三、LVGL 移植和配置（让屏幕和触摸用起来）

LVGL 是一个开源的嵌入式图形库，可以帮我们在屏幕上画出漂亮的按钮、文字、滑块等界面元素。要让它在你的 ESP32-S3 上跑起来，需要完成几步配置：添加库、修改配置文件、告诉 LVGL 如何把图像画到屏幕上、如何读取触摸坐标。

---

1. 在 platformio.ini 中添加依赖（一键下载 LVGL 和驱动库）

打开项目里的 platformio.ini，在 lib_deps 后面加上这三行（如果原来有别的库，就换行添加）：

ini

lib_deps =
    lvgl/lvgl@^8.3.9          ; LVGL 图形库
    bodmer/TFT_eSPI@2.5.0     ; TFT 屏幕显示驱动（兼容各种 SPI 屏幕）
    fbiego/CST816S@^1.1.1     ; CST816S 触摸芯片驱动（如果你的触摸芯片是这个型号）

保存文件后，PlatformIO 会自动下载这三个库到项目的 .pio/libdeps 文件夹里。如果下载慢，参考之前的国内源方法。

---

2. 配置 LVGL 核心文件 lv_conf.h（告诉 LVGL 怎么运行）

LVGL 本身有很多可配置的选项，比如内存大小、是否使用操作系统、刷新速度等。这些配置放在一个叫 lv_conf.h 的文件里。

• 找到模板文件：打开项目里的 .pio/libdeps/esp32-s3-devkitc-1/lvgl 文件夹，里面有个 lv_conf_template.h，把它复制一份到你的项目根目录（和 platformio.ini 同一层），并重命名为 lv_conf.h。
  （如果根目录已经有了，直接打开修改）

• 修改配置：用 VSCode 打开 lv_conf.h，找到下面几项并修改：

  • 第1步：启用 LVGL
    文件开头有一行 #if 0，把它改成 #if 1。这样 LVGL 的配置才会生效。

  • 第2步：让 LVGL 使用 Arduino 的内存管理函数
    搜索 LV_MEM_CUSTOM，把它设为 1，并取消下面两行的注释（或者直接加上）：

    c

    #define LV_MEM_CUSTOM 1
    #define LV_MEM_CUSTOM_INCLUDE <Arduino.h>   // 使用 Arduino 的 malloc/free

  • 第3步：告诉 LVGL 如何获取系统时间（用于动画、长按等）
    搜索 LV_TICK_CUSTOM，设为 1，并添加：

    c

    #define LV_TICK_CUSTOM 1
    #define LV_TICK_CUSTOM_INCLUDE "Arduino.h"
    #define LV_TICK_CUSTOM_SYS_TIME_EXPR (millis())   // 用 Arduino 的 millis() 作为时钟源

  • 其他配置保持默认即可，比如屏幕分辨率、颜色深度等后面会通过代码设置。

小提示：如果你的 ESP32-S3 有 8MB PSRAM，可以再开启 LV_MEM_SIZE 调大内存，但初学者先用默认就好。

---

3. 配置屏幕驱动 TFT_eSPI（告诉驱动你的屏幕型号和接线）

TFT_eSPI 是一个通用的 SPI 屏幕库，支持很多种屏幕驱动芯片（比如 ST7789、ILI9341）。我们需要修改它的配置文件，告诉它用哪种芯片、屏幕尺寸、以及和 ESP32-S3 的引脚连接。

• 找到配置文件：打开 .pio/libdeps/esp32-s3-devkitc-1/TFT_eSPI 文件夹，里面有一个 User_Setup.h，用 VSCode 打开它。

• 修改内容（建议先把原来的内容备份一下，然后按下面步骤修改）：

  • 第1步：选择屏幕驱动芯片
    注释掉其他所有 #define ..._DRIVER 的行，只保留你的屏幕对应的那一行。比如你的屏幕是 ST7789 驱动的（常见于 240x320 的圆屏或方屏），就只保留：

    c

    #define ST7789_DRIVER

  • 第2步：设置屏幕分辨率和颜色顺序
    添加或确认以下几行（根据你的屏幕手册）：

    c

    #define TFT_WIDTH  240   // 屏幕宽度（像素）
    #define TFT_HEIGHT 320   // 屏幕高度（像素）
    #define TFT_RGB_ORDER TFT_BGR   // 颜色顺序，如果颜色显示不对（比如红色变蓝色），就改成 TFT_RGB
    #define TFT_INVERSION_OFF        // 反色开关，如果屏幕颜色反了（白色变黑），就改成 TFT_INVERSION_ON

  • 第3步：设置 SPI 引脚（非常重要！要和你的硬件接线一致）
    找到 #define TFT_MOSI 等引脚定义的地方，改成你的实际接线。以常见的 ESP32-S3 开发板为例（假设 MOSI→7, SCLK→15, CS→4, DC→6, RST→5, BL→16）：

    c

    #define TFT_MOSI 7
    #define TFT_SCLK 15
    #define TFT_CS   4
    #define TFT_DC   6
    #define TFT_RST  5
    #define TFT_BL   16            // 背光引脚
    #define TFT_BACKLIGHT_ON HIGH  // 背光点亮电平（通常是 HIGH）

  • 第4步：设置 SPI 通信速度
    在文件末尾附近，找到 #define SPI_FREQUENCY，可以设成 40000000（40MHz）：

    c

    #define SPI_FREQUENCY  40000000

保存 User_Setup.h。TFT_eSPI 会自动使用这些配置。

---

4. 配置触摸驱动 CST816S（告诉驱动触摸芯片的 I2C 引脚和地址）

如果你的触摸芯片是 CST816S（常见于一些圆屏），需要修改它的头文件。

• 找到头文件：打开 .pio/libdeps/esp32-s3-devkitc-1/CST816S 文件夹，找到 CST816S.h，用 VSCode 打开。

• 修改 I2C 地址：
  搜索 CST816S_ADDRESS，确保它被定义为 0x38（大部分 CST816S 是这个地址）：

  c

  #define CST816S_ADDRESS 0x38

保存文件。后面我们会在代码里设置触摸的引脚（SDA、SCL、RST、IRQ）。

---

5. 编写主程序：注册显示和触摸设备（告诉 LVGL 怎么用它们）

现在我们把 LVGL、屏幕、触摸三者关联起来。LVGL 官方提供了一个 Arduino 例程，我们可以把它复制过来修改。

• 复制例程：打开 .pio/libdeps/esp32-s3-devkitc-1/lvgl/examples/arduino/LVGL_Arduino 文件夹，把里面的 LVGL_Arduino.ino 文件内容全部复制，替换掉你自己 src/main.cpp 的内容。

• 修改屏幕尺寸：
  在文件开头，找到这两行：

  c

  static const uint16_t screenWidth  = 480;
  static const uint16_t screenHeight = 320;

  改成你的屏幕尺寸（比如 240x320）：

  c

  static const uint16_t screenWidth  = 320;   // 注意：这里是宽度，如果屏幕是竖屏，可能宽320高240，根据你的实际调整
  static const uint16_t screenHeight = 240;

  注意：如果你的屏幕是竖屏（比如手机样式），通常宽度小于高度，这里填 width=240, height=320；如果是横屏，则反过来。请根据你的屏幕方向确定。

• 添加触摸对象：
  在文件开头，#include <lvgl.h> 下面，添加触摸库头文件和触摸对象：

  cpp

  #include <CST816S.h>
  CST816S touch(3, 18, 8, 46);   // 参数顺序：SDA, SCL, RST, IRQ（根据你的接线修改）

• 修改触摸回调函数：
  找到 my_touchpad_read 函数，将其内容替换为（根据 CST816S 的数据格式）：

  cpp

  void my_touchpad_read(lv_indev_drv_t *indev_driver, lv_indev_data_t *data) {
      if (touch.available()) {                     // 如果有触摸
          data->state = LV_INDEV_STATE_PR;         // 按下状态
          // CST816S 返回的坐标可能需要调整方向，这里假设触摸的 x 对应屏幕的 y，且镜像
          data->point.x = 320 - touch.data.y;      // 根据你的实际情况调整映射关系
          data->point.y = touch.data.x;
      } else {
          data->state = LV_INDEV_STATE_REL;        // 释放状态
      }
  }

  注意：坐标映射需要根据屏幕和触摸的实际方向调整。上面的例子只是一种可能，如果触摸位置不对，你可能需要交换 x、y，或者用 touch.data.x 直接赋值。

• 修改 setup() 中的触摸初始化：
  找到 tft.setTouch(calData); 那行（大概在例程的 setup 后半部分），把它注释掉，换成：

  cpp

  // uint16_t calData[5] = { 275, 3620, 264, 3532, 1 };
  // tft.setTouch(calData);          // 这是电阻屏的校准，不需要
  touch.begin();                     // 初始化 CST816S

• 最后，添加一个简单的界面来测试：
  在 setup() 末尾（lv_timer_handler(); 之前）添加：

  cpp

  // 创建一个标签显示 "Hello"
  lv_obj_t *label = lv_label_create(lv_scr_act());
  lv_label_set_text(label, "Hello ESP32-S3 + LVGL!");
  lv_obj_align(label, LV_ALIGN_CENTER, 0, -20);

  // 创建一个按钮，点击时在串口打印信息
  lv_obj_t *btn = lv_btn_create(lv_scr_act());
  lv_obj_set_size(btn, 120, 50);
  lv_obj_align(btn, LV_ALIGN_CENTER, 0, 40);
  lv_obj_t *btn_label = lv_label_create(btn);
  lv_label_set_text(btn_label, "Click me");
  lv_obj_center(btn_label);

  // 给按钮添加事件回调
  lv_obj_add_event_cb(btn, [](lv_event_t *e) {
      if (lv_event_get_code(e) == LV_EVENT_CLICKED) {
          Serial.println("Button clicked!");
      }
  }, LV_EVENT_CLICKED, NULL);

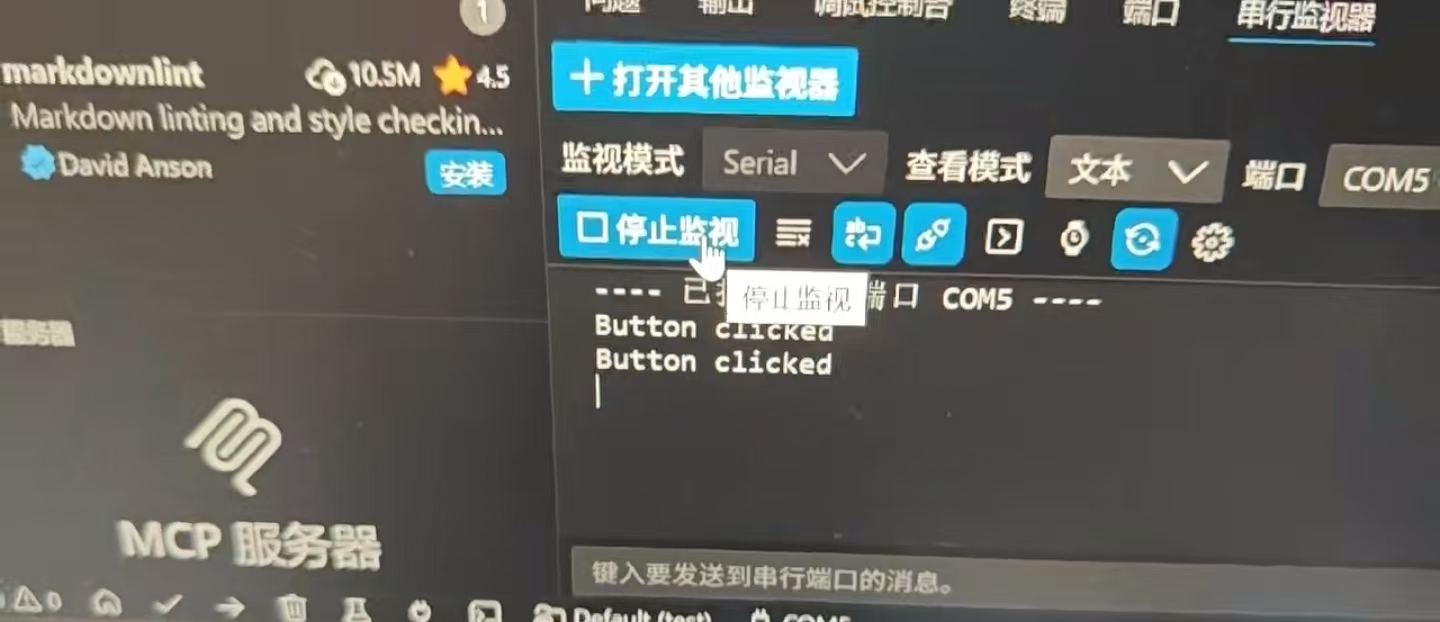

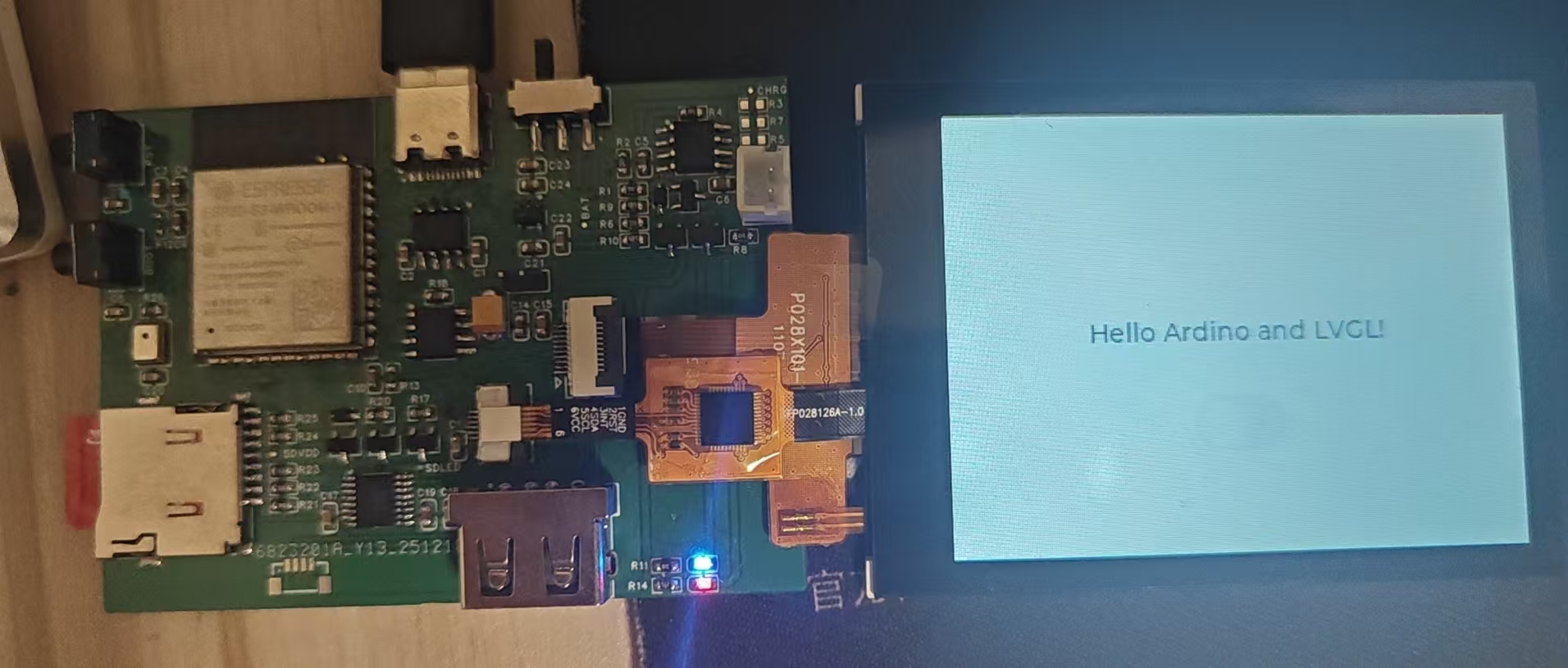

• 保存文件，然后编译上传。如果一切顺利，屏幕会显示文字和一个按钮，触摸按钮时串口会打印 "Button clicked!"。

---

6. 常见问题排查

• 屏幕不亮：检查背光引脚和 TFT_BL 配置是否正确，背光电平是 HIGH 还是 LOW。

• 屏幕显示花屏或颜色不对：尝试修改 TFT_RGB_ORDER 为 TFT_RGB，或者调整 TFT_INVERSION_OFF/ON。

• 触摸没反应：检查 I2C 引脚和地址，用 I2C 扫描程序确认设备地址是否为 0x38。坐标映射可能需要交换 x、y 或取反。

• 编译报错：可能是某个库版本不兼容，可以尝试降低版本（比如 TFT_eSPI 用 2.5.0，LVGL 用 8.3.9）。

---

四、LVGL 部件和事件（开始画界面吧）

LVGL 提供了很多现成的“部件”（Widgets），就像手机 App 里的按钮、滑块、开关等。你只需要创建它们，设置属性，然后处理事件（比如点击、滑动）。

1. 常用部件一览（先认识几个常用的）

部件名称	作用	创建函数
Label（标签）	显示文字	lv_label_create(parent)
Button（按钮）	可点击的区域	lv_btn_create(parent)
Slider（滑块）	滑动调节数值	lv_slider_create(parent)
Switch（开关）	开/关切换	lv_switch_create(parent)
Checkbox（复选框）	多选选项	lv_checkbox_create(parent)
Textarea（文本框）	输入多行文字	lv_textarea_create(parent)
Image（图像）	显示图片	lv_img_create(parent)
Chart（图表）	显示曲线/柱状图	lv_chart_create(parent)
List（列表）	垂直列表	lv_list_create(parent)

每个部件创建时都需要指定一个“父对象”，通常是屏幕本身（lv_scr_act()），也可以是其他容器（比如面板）。

2. 创建、布局与样式（三步搞定一个部件）

2.1 创建对象

cpp

lv_obj_t *btn = lv_btn_create(lv_scr_act());   // 在屏幕上创建一个按钮

2.2 设置大小和位置

cpp

lv_obj_set_size(btn, 120, 50);                 // 宽度120，高度50
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0);      // 居中对齐，偏移(0,0)

对齐方式有很多种，比如 LV_ALIGN_TOP_LEFT（左上角）、LV_ALIGN_BOTTOM_MID（底部中间）等。后面的两个数字是 x 和 y 方向的偏移像素。

2.3 在按钮上添加文字

cpp

lv_obj_t *label = lv_label_create(btn);        // 在按钮上创建标签
lv_label_set_text(label, "Click");              // 设置文字
lv_obj_center(label);                            // 让标签在按钮内居中

2.4 添加样式（可选）

如果你想改变按钮的颜色、圆角、阴影等，可以定义样式并应用：

cpp

static lv_style_t style;
lv_style_init(&style);
lv_style_set_bg_color(&style, lv_color_hex(0xFF0000));   // 红色背景
lv_style_set_radius(&style, 10);                          // 圆角10像素
lv_obj_add_style(btn, &style, 0);                         // 应用样式到按钮

3. 事件回调机制（让部件动起来）

当用户点击按钮、滑动滑块时，LVGL 会产生一个“事件”。你需要为部件注册一个回调函数，在回调里判断事件类型并做出响应。

3.1 注册事件回调

cpp

lv_obj_add_event_cb(btn, my_event_cb, LV_EVENT_CLICKED, NULL);

• btn：要监听的部件。

• my_event_cb：回调函数名。

• LV_EVENT_CLICKED：监听的事件类型（这里只监听点击，你也可以监听多种事件）。

• NULL：用户数据（可传任意指针）。

3.2 编写回调函数

cpp

void my_event_cb(lv_event_t *e) {
    lv_event_code_t code = lv_event_get_code(e);   // 获取事件代码
    if (code == LV_EVENT_CLICKED) {
        Serial.println("Button clicked!");
    }
}

常用事件类型

• LV_EVENT_CLICKED：点击完成（按下并释放）

• LV_EVENT_PRESSED：刚按下

• LV_EVENT_RELEASED：释放

• LV_EVENT_VALUE_CHANGED：值改变（比如滑块滑动）

• LV_EVENT_LONG_PRESSED：长按

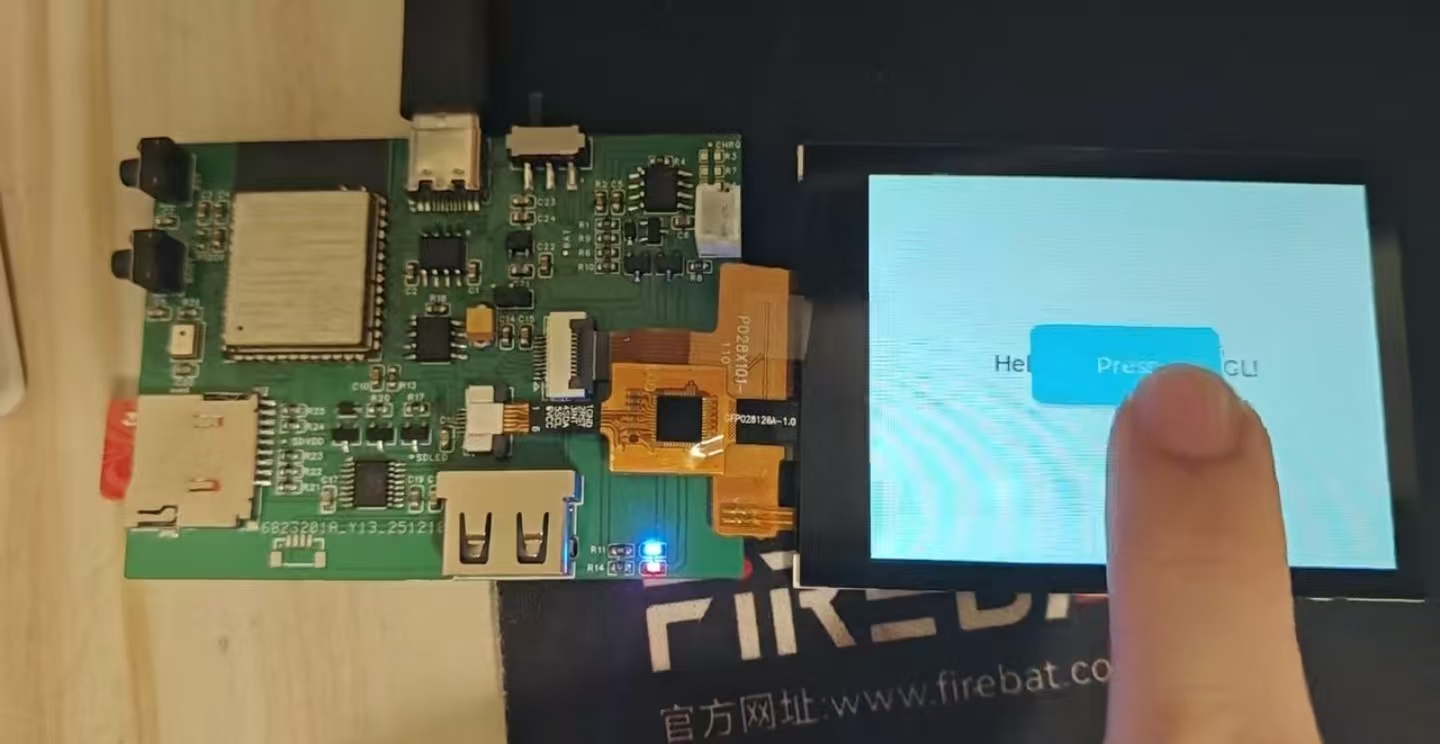

4. 完整示例：一个带事件的按钮

把下面代码放到 loop() 之前（通常放在 setup() 里）：

cpp

// 创建按钮
lv_obj_t *btn = lv_btn_create(lv_scr_act());
lv_obj_set_size(btn, 150, 60);
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0);

// 按钮上的文字
lv_obj_t *label = lv_label_create(btn);
lv_label_set_text(label, "Press me");
lv_obj_center(label);

// 添加点击事件
lv_obj_add_event_cb(btn, [](lv_event_t *e) {
    if (lv_event_get_code(e) == LV_EVENT_CLICKED) {
        Serial.println("Button pressed!");
        // 可以在这里改变按钮文字等
        lv_obj_t *btn = (lv_obj_t*)lv_event_get_target(e);
        lv_obj_t *label = lv_obj_get_child(btn, 0); // 获取按钮的第一个子对象（就是label）
        lv_label_set_text(label, "Clicked!");
    }
}, LV_EVENT_CLICKED, NULL);

这里用了 C++ 的 Lambda 表达式（[](lv_event_t *e){...}），可以让代码更紧凑。如果你不熟悉 Lambda，也可以像前面那样单独写一个函数。

---

5. 试试其他部件：滑块和开关

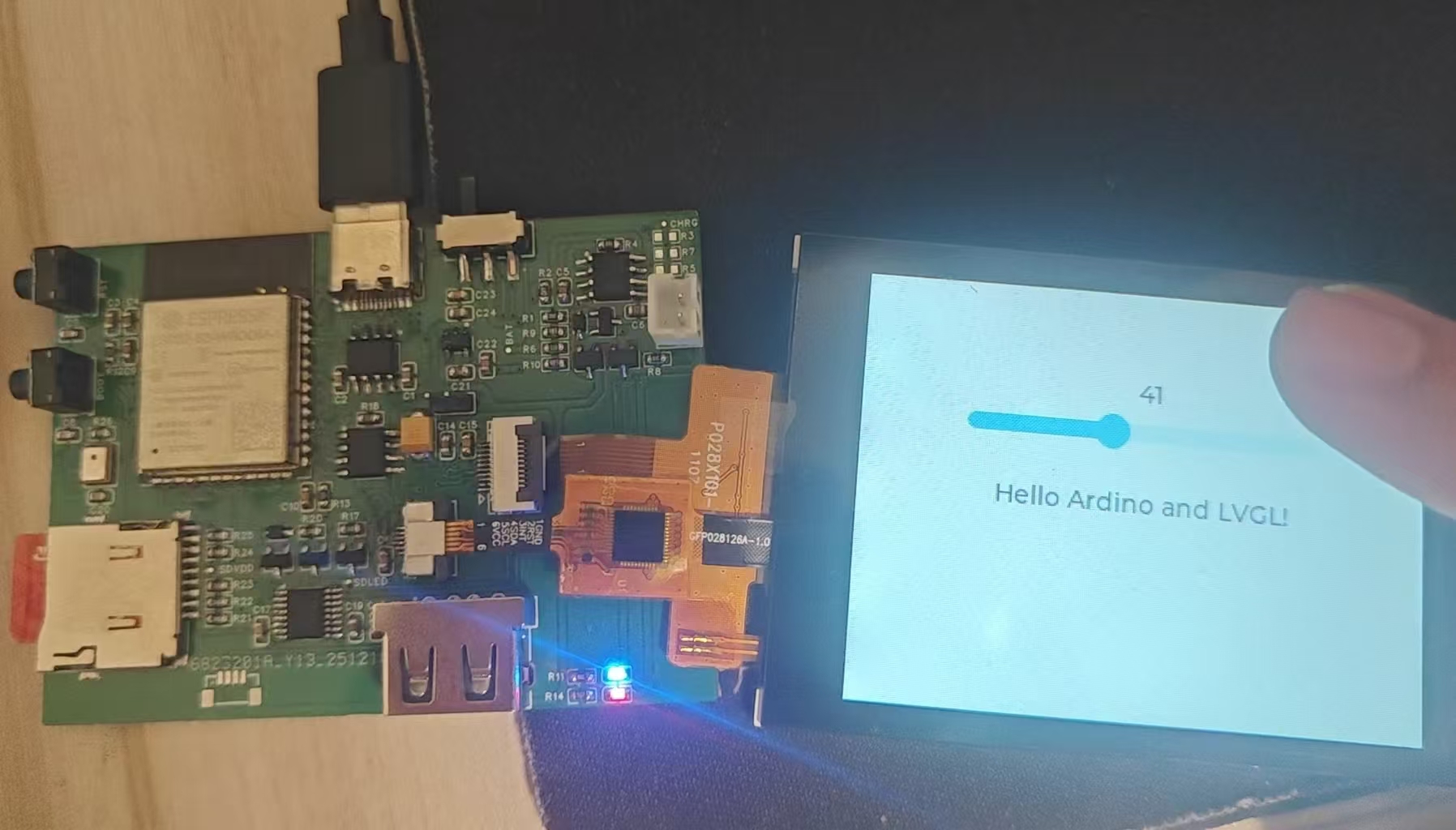

滑块示例

cpp
// 创建滑块
lv_obj_t *slider = lv_slider_create(lv_scr_act());
lv_obj_set_size(slider, 200, 10);
lv_obj_align(slider, LV_ALIGN_CENTER, 0, -40);

// 创建显示数值的标签
lv_obj_t *slider_label = lv_label_create(lv_scr_act());
lv_label_set_text(slider_label, "0");
lv_obj_align_to(slider_label, slider, LV_ALIGN_OUT_TOP_MID, 0, -10);

// 添加值改变事件
lv_obj_add_event_cb(slider, [](lv_event_t *e) {
    lv_obj_t *slider = lv_event_get_target(e);
    char buf[8];
    lv_snprintf(buf, sizeof(buf), "%d", lv_slider_get_value(slider));
    lv_obj_t *label = (lv_obj_t*)lv_event_get_user_data(e);
    lv_label_set_text(label, buf);
}, LV_EVENT_VALUE_CHANGED, slider_label);

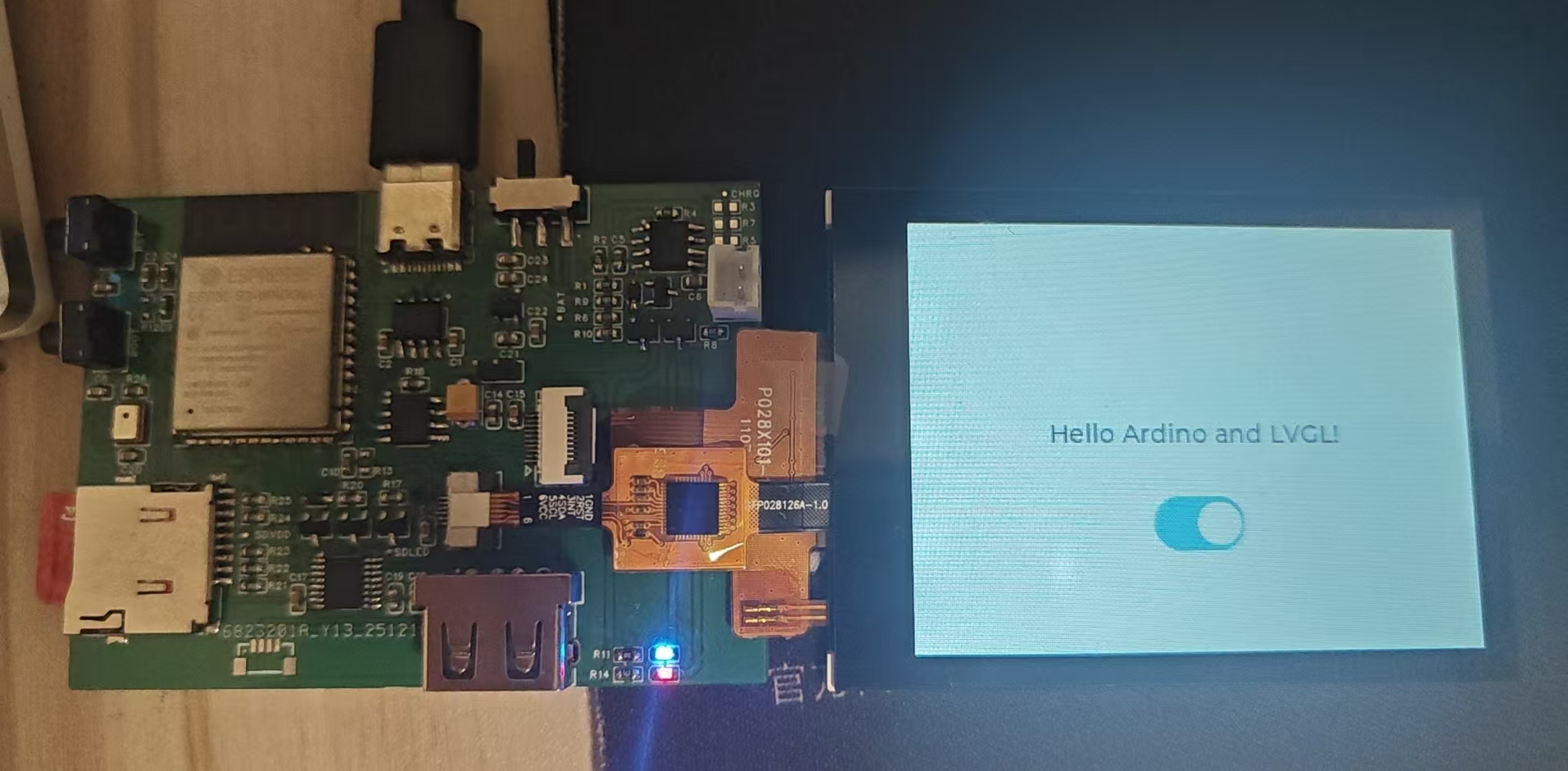

开关示例

cpp

lv_obj_t *sw = lv_switch_create(lv_scr_act());
lv_obj_align(sw, LV_ALIGN_CENTER, 0, 50);

lv_obj_add_event_cb(sw, [](lv_event_t *e) {
    if (lv_event_get_code(e) == LV_EVENT_VALUE_CHANGED) {
        bool state = lv_obj_has_state(lv_event_get_target(e), LV_STATE_CHECKED);
        Serial.println(state ? "ON" : "OFF");
    }
}, LV_EVENT_VALUE_CHANGED, NULL);

---

6. 学习更多

• LVGL 官方文档：https://docs.lvgl.io/（有详细的中文翻译）

• 正点原子的视频教程（就是你截图的那个）也非常好，跟着做能快速上手。

现在，你已经掌握了 LVGL 的基本移植和部件使用方法，可以开始设计自己的智能终端界面了！如果在配置过程中遇到问题，多检查接线和配置文件，一步步排查。祝你开发顺利！
