前言：为什么计算机专业作业，离不开一张合格的系统架构图？

对于计算机专业的大学生而言，从课程设计、课程论文，到最终的毕业设计，几乎每一项核心作业都离不开“系统设计”环节。无论是简单的前后端分离小项目，还是复杂的多模块系统开发，很多同学都会陷入同一个困境：代码能写出来，但说不清系统的整体逻辑；功能能实现，但答辩时无法清晰呈现各模块的关联的关系；甚至出现“代码与设计脱节”，导致作业扣分、毕设返工的情况。

其实，问题的核心在于缺少一个“可视化的系统骨架”——系统架构图。它不仅是作业和论文中不可或缺的核心组件，更是帮你理清开发思路、规范开发流程、顺利通过答辩的关键工具。尤其对于小白同学，一张清晰的架构图能让你快速入门系统设计；对于需要深耕技术的同学，它能帮你梳理前后端、运维等各环节的技术关联，让作业更具专业性和完整性。

一、技术背景与问题引入：大学生作业中，那些被“架构设计”难住的瞬间

1.1 课设常见困境：只懂写代码，不懂“搭框架”

很多同学在做课程设计时，往往是拿到需求就直接上手写代码，忽略了系统架构的设计。比如做一个简单的图书管理系统，只关注前端页面的布局和后端接口的实现，却不清楚前端如何与后端交互、后端如何连接数据库、各模块之间的依赖关系是什么。

这种“头痛医头、脚痛医脚”的开发方式，往往会出现一系列问题：后期添加功能时，需要大面积修改代码；模块之间出现冲突，排查半天找不到问题根源；答辩时，老师提问“你的系统分层设计是什么”“数据流转流程如何”，只能支支吾吾说不清楚，最终影响作业成绩。

1.2 毕设核心痛点：架构不清晰，返工率高

毕业设计作为大学生四年所学的综合体现，对系统架构的要求更高。很多同学在毕设初期，没有进行合理的架构设计，导致后期开发过程中问题不断：比如前后端分离项目中，前端请求格式与后端接口不匹配，反复调试；多模块系统中，模块间耦合度太高，一个模块出错影响整个系统运行；甚至出现“架构设计不符合毕设要求”，被导师要求全部返工，浪费大量时间和精力。

1.3 小白与进阶者的共同需求：简单、实用、专业的架构可视化工具

对于编程小白而言，需要一款能快速上手、无需复杂操作，就能画出规范架构图的工具，帮自己理清思路、完成作业；对于有一定基础的同学，需要工具支持前后端、运维等多技术点的可视化呈现，让架构设计更具专业性，为毕设加分。而系统架构图功能，正是为解决这些问题而生。

二、功能介绍：适配大学生作业的系统架构图，到底能帮你做什么？

2.1 核心功能：快速绘制规范的系统架构图

系统架构图功能核心就是为大学生提供“低门槛、高规范”的架构可视化解决方案，无需掌握复杂的设计工具，就能快速绘制出符合课设、毕设要求的架构图。无论是简单的单体架构、前后端分离架构，还是复杂的微服务架构、分布式架构，都能轻松适配。

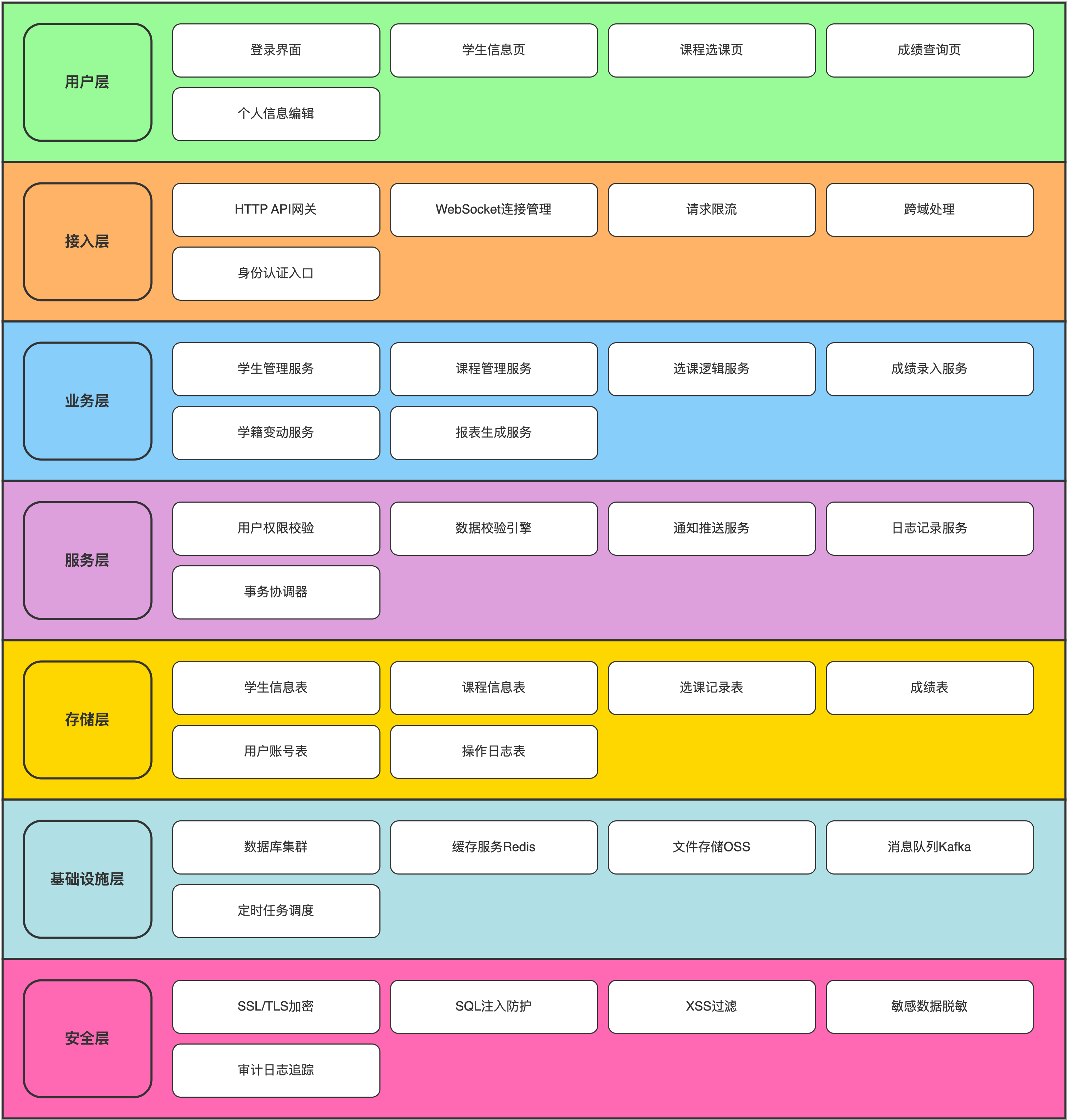

同时，内置了大学生作业常用的架构模板（如图书管理系统、学生管理系统、在线考试系统等），小白同学可以直接套用模板，修改细节即可使用，节省大量设计时间；进阶同学可以自定义模块、调整架构层级，满足个性化的设计需求。

2.2 适配场景：覆盖课设、论文、答辩全流程

针对大学生的核心需求，该功能全面覆盖计算机专业作业的全流程：

课设阶段：帮助梳理开发思路，明确前后端模块划分、数据流转逻辑，避免开发过程中出现逻辑混乱，同时为课程论文提供规范的架构图素材；

毕设阶段：支持复杂系统的架构设计，可清晰呈现微服务拆分、数据库设计、运维部署等环节，让毕设的技术含量更足，答辩时能清晰阐述系统设计思路；

答辩阶段：生成的架构图清晰、专业，可直接插入答辩PPT，帮助老师快速了解你的系统设计，提升答辩通过率。

2.3 附加优势：贴合大学生技术水平，兼顾易用性与专业性

区别于其他复杂的架构设计工具，该系统架构图功能充分考虑了大学生的技术水平，做到“易用不简单”：无需掌握UML建模、架构设计理论，上手就能画；同时支持导出多种格式（PNG、PDF、SVG等），可直接插入论文、PPT，满足作业提交的各种要求；此外，还提供架构设计的基础指导，帮助小白同学快速理解架构设计的核心逻辑。

三、原理说明：深入解析系统架构图，读懂技术底层逻辑

很多同学绘制架构图时，只是“照猫画虎”，不清楚每个模块的作用、各技术点之间的关联，答辩时被老师提问就露怯。下面结合大学生作业中常用的前后端、运维技术点，详细解析系统架构图的核心原理，帮你真正读懂架构设计，而不只是“画个图”。

3.1 架构图的核心逻辑：分层设计，解耦增效

3.1.1 分层设计的本质：让系统更清晰、更易维护

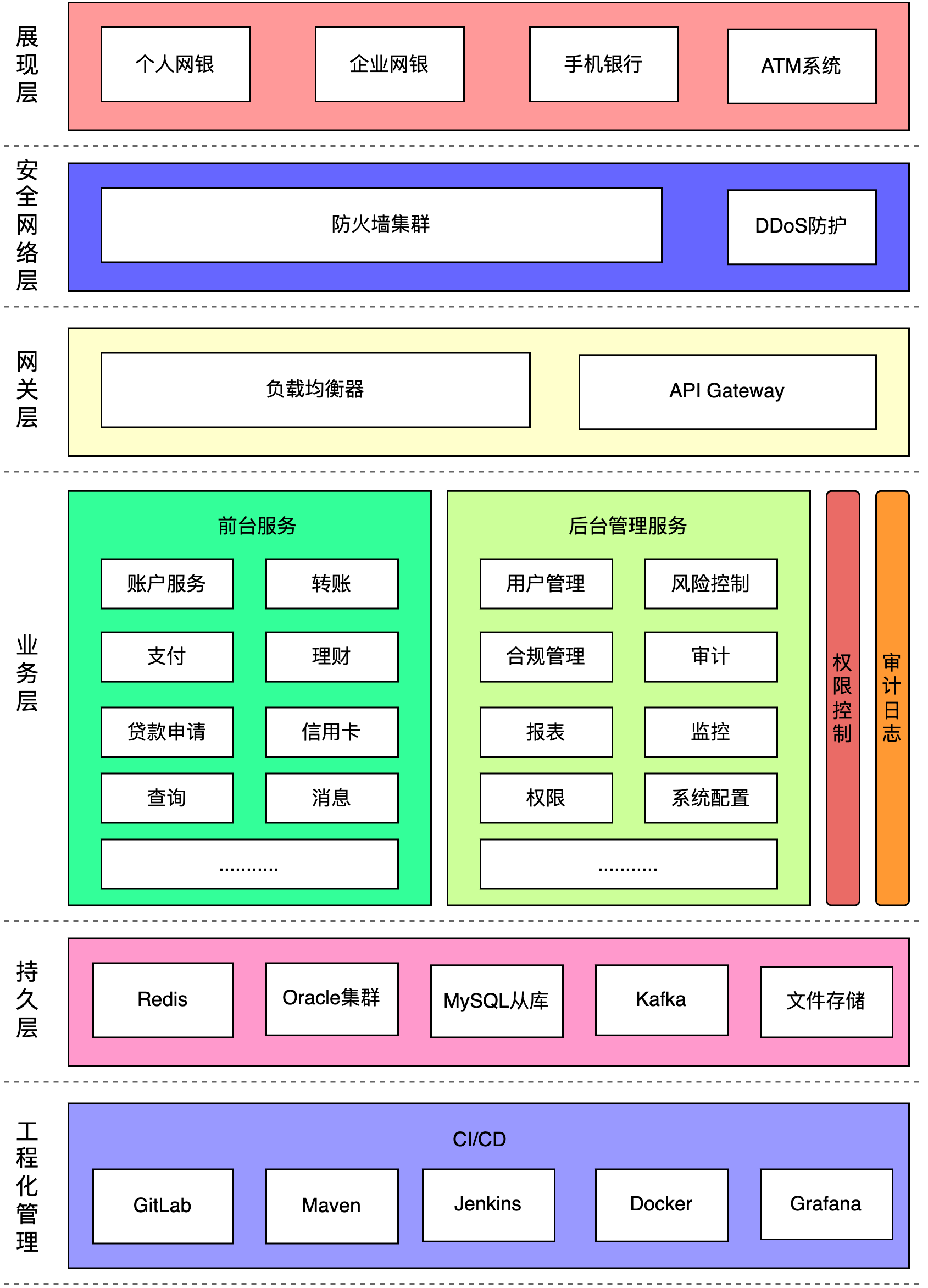

系统架构图的核心设计思想是“分层”，即将整个系统按照功能职责，划分为不同的层级，每个层级只负责特定的功能，层级之间通过规范的接口进行交互，实现“高内聚、低耦合”。这种设计方式，不仅能让系统的逻辑更清晰，还能方便后期的修改和维护——比如修改前端页面，不会影响后端接口；调整数据库，不会影响前端展示，这也是课设、毕设中架构设计的核心要求。

对于大学生作业而言，最常用的分层架构是“三层架构”和“前后端分离架构”，下面分别解析其原理和技术点。

3.1.2 三层架构：大学生课设最常用的基础架构

三层架构是计算机课设中最基础、最常用的架构模式，主要分为表现层、业务逻辑层、数据访问层，每层各司其职，相互配合：

1. 表现层（UI层）：主要负责用户交互，也就是我们看到的前端页面，比如课设中的登录页面、图书查询页面、学生信息录入页面等。技术点主要涉及HTML、CSS、JavaScript、Vue、React等前端技术，核心作用是接收用户的操作指令（如点击登录、查询数据），并将后端返回的数据展示给用户。对于小白同学，无需深入掌握前端框架，只要能理解“前端负责展示和交互”即可。

2. 业务逻辑层（Service层）：作为系统的“核心大脑”，负责处理业务逻辑，比如用户登录时的身份验证、图书借阅时的库存判断、学生成绩的计算等。技术点主要涉及Java、Python、Go等后端编程语言，核心作用是接收表现层传递的指令，调用数据访问层的接口，处理业务逻辑后，将结果返回给表现层。这一层是课设、毕设中体现技术能力的关键，比如毕设中复杂的业务逻辑处理，都需要在这一层实现。

3. 数据访问层（DAO层）：负责与数据库交互，实现数据的增删改查操作，比如查询用户信息、插入图书数据、更新学生成绩等。技术点主要涉及MySQL、SQL Server等数据库，以及JDBC、MyBatis、Django ORM等数据访问框架。核心作用是将业务逻辑层的指令转化为数据库操作，获取数据后返回给业务逻辑层。对于大学生作业而言，掌握基础的SQL语句和数据访问框架，就能完成这一层的设计。

系统架构图会清晰呈现这三个层级的划分，以及各层级之间的数据流：用户通过表现层发起请求，表现层将请求传递给业务逻辑层，业务逻辑层处理后，调用数据访问层操作数据库，数据访问层将查询到的数据返回给业务逻辑层，业务逻辑层再将处理后的结果返回给表现层，最终展示给用户。

3.1.3 前后端分离架构：毕设加分的进阶架构

随着技术的发展，前后端分离架构成为毕设中的热门选择，也是提升毕设技术含量的关键。其核心原理是将前端和后端完全分离，前端作为独立的应用，后端作为接口服务，两者通过HTTP/HTTPS协议进行数据交互，具体原理如下：

1. 前端层：独立部署的前端应用，负责页面展示和用户交互，技术点涉及Vue3、React、Uniapp等前端框架，以及Axios等请求工具。前端不再依赖后端渲染页面，而是通过调用后端提供的接口，获取数据后进行页面渲染，实现“前后端解耦”。比如毕设中的移动端应用、Web端应用，都可以采用这种方式设计。

2. 接口层（API层）：后端提供的接口服务，负责接收前端的请求，处理后返回数据，技术点涉及Spring Boot、Node.js、Flask等后端框架，以及RESTful API、GraphQL等接口设计规范。后端不再负责页面渲染，只专注于接口开发，比如用户登录接口、数据查询接口、数据提交接口等，每个接口对应特定的业务功能。

3. 业务逻辑层与数据访问层：与三层架构类似，负责处理业务逻辑和数据库交互，技术点也基本一致，不同的是，业务逻辑层的结果会通过接口层返回给前端，而不是直接传递给表现层。

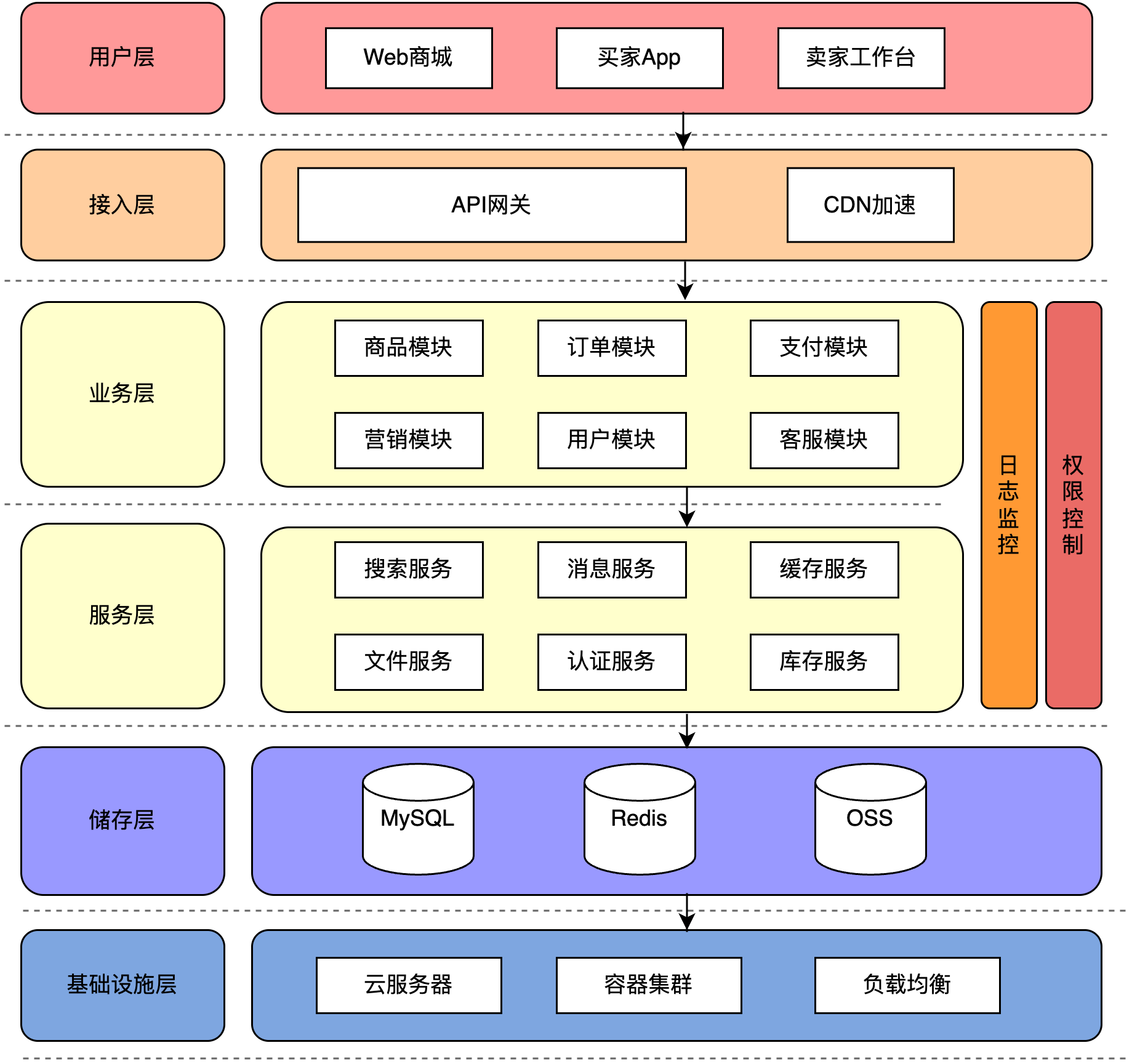

系统架构图会清晰呈现前端应用、接口层、业务逻辑层、数据访问层的层级关系，以及各层之间的接口调用关系，帮助你在毕设中清晰展示前后端分离的设计思路，提升作业的专业性。

3.2 前后端技术点在架构图中的体现：从请求到响应的完整流程

3.2.1 前端请求的发起与传递

在架构图中，前端请求的流程清晰可见：用户在前端页面进行操作（如点击“查询图书”），前端通过Axios等工具发起HTTP请求，请求地址为后端接口的URL（如/api/book/query），请求参数为用户输入的查询条件（如图书名称）。

这里涉及的核心技术点：前端框架的使用（如Vue的v-on指令绑定点击事件）、HTTP请求方法（GET请求用于查询，POST请求用于提交数据）、请求参数的封装（如JSON格式的参数）。对于小白同学，无需深入掌握HTTP协议的底层细节，只要能理解“前端通过接口向后端请求数据”即可。

3.2.2 后端接口的处理与响应

后端接收前端的请求后，会经过接口层、业务逻辑层、数据访问层的处理，最终将结果返回给前端，这一过程在架构图中会清晰呈现：

1. 接口层接收请求：后端通过Spring Boot等框架的@RequestMapping注解，映射前端请求的URL，接收请求参数，比如接收图书查询请求的接口，会获取前端传递的图书名称参数。

2. 业务逻辑层处理：接口层将请求参数传递给业务逻辑层，业务逻辑层根据业务规则进行处理，比如判断图书名称是否为空、是否存在该图书，处理完成后，调用数据访问层的接口查询图书信息。

3. 数据访问层交互：数据访问层通过MyBatis等框架，执行SQL语句，查询数据库中的图书信息，将查询结果返回给业务逻辑层。

4. 后端响应数据：业务逻辑层将处理后的图书信息，通过接口层返回给前端，响应格式通常为JSON，前端接收JSON数据后，渲染到页面上，完成整个请求流程。

系统架构图会标注出每个环节的技术点（如Spring Boot接口、MyBatis查询），以及数据的流转方向，让你在答辩时能清晰阐述“前端请求如何被后端处理”，体现你的技术理解能力。

3.3 运维技术点在架构图中的体现：系统部署与运行保障

对于毕设而言，除了前后端开发，系统的部署与运维也是重要的加分项，而系统架构图会包含运维相关的设计，帮助你呈现完整的系统设计思路，以下是大学生作业中常用的运维技术点及在架构图中的体现：

3.3.1 服务器部署：系统运行的基础

任何系统都需要部署在服务器上才能运行，对于大学生作业而言，常用的服务器部署方式有本地服务器部署和云服务器部署（如阿里云、腾讯云），架构图中会标注服务器的类型（如Tomcat服务器、Nginx服务器）、部署的应用（前端应用、后端应用）。

核心技术点：Tomcat服务器的配置（如端口号设置、应用部署）、Nginx服务器的反向代理（用于前后端分离架构中，转发前端请求到后端接口）。比如在前后端分离架构中，前端应用部署在Nginx服务器上，后端应用部署在Tomcat服务器上，Nginx负责将前端的请求转发到后端接口，架构图会清晰呈现这种部署关系。

3.3.2 数据库部署：数据存储的保障

数据库是系统数据存储的核心，架构图中会标注数据库的类型（如MySQL）、部署方式（单机部署、主从复制），以及与数据访问层的连接关系。对于大学生毕设，单机部署即可满足需求，若想提升技术含量，可以考虑主从复制部署（主库负责写入数据，从库负责查询数据，提升系统性能）。

核心技术点：MySQL数据库的安装与配置、数据库连接池的使用（如Druid连接池，用于提升数据库连接效率）、数据备份策略（如定期备份数据库，防止数据丢失）。这些内容在架构图中进行标注，能体现你对系统运维的考虑，让毕设更具完整性。

3.3.3 系统监控：保障系统稳定运行

对于复杂的毕设系统，系统监控也是重要的运维环节，架构图中会标注监控工具（如Spring Boot Admin），用于监控后端应用的运行状态（如接口响应时间、服务器内存使用情况），及时发现系统异常。

核心技术点：Spring Boot Admin的配置与使用、日志输出（如通过Logback输出系统日志，用于排查问题）。这些内容虽然不是课设的必选项，但在毕设中加入，能显著提升作业的技术含量，体现你的综合能力。

四、总结：一张架构图，搞定大学生计算机作业全流程

对于计算机专业的大学生而言，系统架构图不仅是作业和论文中的“加分项”，更是帮你理清开发思路、提升技术能力的“工具”。它能让你从“只会写代码”，转变为“懂设计、会架构”，无论是课设还是毕设，都能更轻松地完成，顺利通过答辩。

无需担心自己是小白，无需掌握复杂的架构设计理论，借助系统架构图功能，你可以快速绘制规范、专业的架构图，贴合课设、毕设的核心需求，兼顾易用性与专业性。从梳理思路、设计架构，到撰写论文、准备答辩，它能全程陪伴你，帮你搞定计算机专业作业的核心难点，让你的作业更具技术含量，答辩更有底气。
