前言

    📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

        🚀对毕设有任何疑问都可以问学长哦!

       大家好,这里是海浪学长计算机毕设专题,本次分享的课题是

       🎯采用深度学习模型进行心电图疾病预测与识别

项目背景

       心电图（ECG）作为一种重要的心脏疾病检测工具，广泛应用于临床诊断和监测。传统的心电图分析方法依赖于医生的经验，容易受到主观因素的影响，且在处理大量数据时效率低下。随着深度学习技术的迅猛发展，利用深度学习模型进行心电图的自动化分析和疾病预测，成为提升心脏病诊断效率和准确性的有效途径。通过对心电图信号的特征自动提取与分析，深度学习模型能够帮助医生快速、准确地识别潜在的心脏疾病，降低误诊率，提高患者的救治效率。

数据集

       构建数据集时，采用了两种主要的图像采集方法。首先，通过监控视频和相机拍摄特定的心电图样本，虽然可以获取一些样本，但由于数据集中相同类型图像的比例较高，导致广泛性和代表性不足，从而增加了模型过拟合的风险。其次，通过互联网搜索引擎指定关键字搜索相关心电图图像并利用爬虫工具自动下载，这一方法确保了图像数量的充足和多样性，显著提高了数据集制作效率。综合这两种方法，最终构建了一个多样化的数据集，增强了模型的泛化能力，为心电图疾病的预测与识别提供了坚实的基础。

       使用Labelme工具进行图像标注是一种高效且实用的方法。Labelme允许用户对图像中的感兴趣区域进行精确标注，能够快速生成相应的标注文件，这对于后续模型训练至关重要。标注完成后，数据集需要进行合理的划分，通常分为训练集、验证集和测试集，以确保模型在不同数据上的学习和评估效果。一般情况下，训练集占总数据集的70%~80%，验证集和测试集各占10%~15%。

       为了增强数据集的多样性和鲁棒性，数据扩展技术也不可或缺。通过对原始图像进行旋转、平移、缩放、翻转等操作，可以生成更多样本，从而增加模型的泛化能力。这些扩展操作能够帮助模型更好地适应不同的输入情况，提高其在实际应用中的表现

设计思路

       卷积神经网络（CNN）在心电图识别中展现了卓越的性能。心电图信号的特征通常具有时序性和局部性，卷积神经网络利用其特有的卷积层和池化层结构，能够有效地提取信号中的局部特征，并通过层层抽象构建出更加复杂的特征表示。这种特性使得CNN在处理心电图数据时，能够识别出与心脏疾病相关的重要模式，从而实现准确的疾病诊断。此外，卷积神经网络的多层结构使其能够自动学习特征，无需手动设计特征提取器，从而大大提高了心电图识别的效率和准确性。

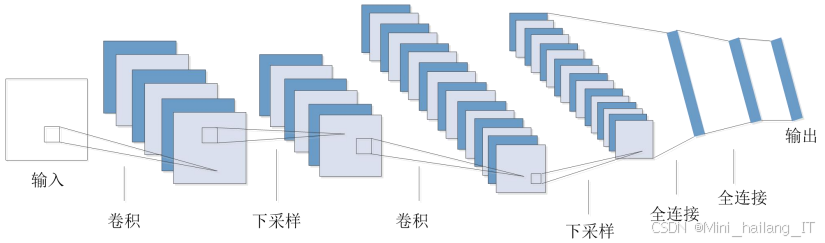

       卷积神经网络的基本结构通常由多个卷积层、激活层、池化层和全连接层组成。卷积层通过滑动卷积核在输入数据上进行卷积操作，提取局部特征；激活层通常采用ReLU激活函数，增加网络的非线性能力；池化层则用于下采样，减少特征维度并防止过拟合。经过多层卷积和池化后，最终通过全连接层将提取到的特征映射到具体的输出类别，完成分类任务。这种层次化的特征学习过程，使得卷积神经网络在心电图识别中能够以高效的方式处理复杂的信号数据，提升了模型的表现和临床应用的可靠性。

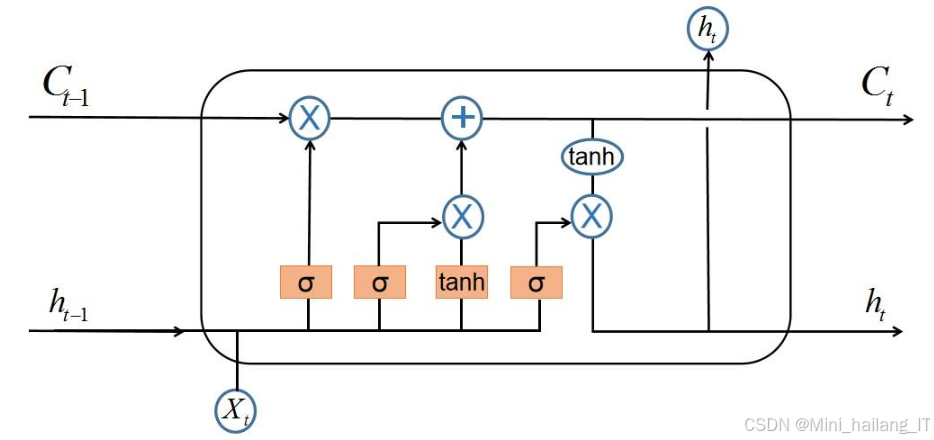

       长短期记忆网络（LSTM）的出现有效地解决了传统循环神经网络在处理长序列数据时所面临的一系列问题，如长期记忆能力不足、梯度消失和梯度爆炸等。这些问题严重影响了循环神经网络的学习效果和性能。而含有LSTM结构的循环神经网络相较于传统结构，展现出了更强的表现能力和稳定性。LSTM之所以能够实现这一点，得益于其独特的门控机制，使得网络能够在长时间内有效地存储和访问信息。这种门控结构由记忆单元、输入门、输出门和遗忘门组成，能够灵活地控制信息的流动和记忆。

       在LSTM结构中，记忆单元是核心组件，它负责存储信息，而输入门、输出门和遗忘门则作为逻辑单元，分别控制信息的添加、提取和删除。这些门的输出不会直接传递给其他神经元，而是通过设置权重与网络的其余部分和记忆单元相连接，从而选择性地记忆和反馈误差。随着梯度下降的过程，这些权重和参数会不断被修正，以优化网络性能。根据谷歌的测试结果，LSTM中各门的重要性排序为遗忘门、输入门和输出门，其中遗忘门的作用尤为关键，帮助模型在学习过程中保留重要信息而丢弃不必要的细节。

       为充分发挥CNN和LSTM的各自优势，提出了一种新的网络模型结构，该结构由多个层次组成，包括输入层、13层一维卷积层、7层池化层、1层LSTM层、13层Batch Normalization层、4层全连接层以及Softmax分类器。具体而言，前面的卷积层负责提取图像的局部特征和模式，通过连续的池化层进一步降低特征维度，增强模型对重要特征的关注。随后，LSTM层对经过处理的特征进行时间序列分析，捕捉信号在时间上的变化规律。

       Batch Normalization层则用于加速训练过程并提高模型的稳定性，通过标准化每层的输入，减缓内部协变量偏移的影响。最后，通过全连接层和Softmax分类器，将提取到的特征映射到具体的类别，完成最终的分类任务。通过不断调整网络结构和模型参数，结合CNN和LSTM的优势，最终实现了一个高效且准确的心电图识别模型。

       在模型训练的初始阶段，首先需要对心电图数据进行准备和预处理。这一步骤包括数据的收集、标注、清洗和增强。收集的数据需要涵盖多种心电图类型，以确保模型的泛化能力。标注过程中，需要为每个样本标记相应的疾病类型。数据清洗则是去除噪声和异常值，确保数据质量。数据增强技术，如随机裁剪、旋转和缩放，可以增加样本的多样性，从而提高模型的鲁棒性。

import numpy as np
from sklearn.preprocessing import LabelEncoder
from keras.preprocessing.image import ImageDataGenerator

# 数据增强示例
datagen = ImageDataGenerator(rotation_range=20, width_shift_range=0.1, height_shift_range=0.1)
# 假设X_train是训练数据
datagen.fit(X_train)

       为了充分发挥CNN和LSTM的各自优势，设计了一种新的网络模型结构。该结构包括输入层、13层一维卷积层、7层池化层、1层LSTM层、13层Batch Normalization层、4层全连接层以及Softmax分类器。卷积层用于提取心电图的局部特征，池化层则降低特征维度。LSTM层对经过处理的特征进行时间序列分析，以捕捉信号在时间上的变化规律。

from keras.models import Sequential
from keras.layers import Conv1D, MaxPooling1D, LSTM, BatchNormalization, Dense, Flatten

model = Sequential()
# 添加卷积层
for _ in range(13):
    model.add(Conv1D(filters=64, kernel_size=3, activation='relu', input_shape=(input_shape)))
    model.add(MaxPooling1D(pool_size=2))
# 添加LSTM层
model.add(LSTM(128, return_sequences=False))
# 添加Batch Normalization层
for _ in range(13):
    model.add(BatchNormalization())
# 添加全连接层
model.add(Dense(128, activation='relu'))
model.add(Dense(num_classes, activation='softmax'))

       在模型结构设计完成后，接下来需要编译和训练模型。编译时需要选择适当的损失函数和优化器。通常情况下，使用交叉熵作为损失函数，Adam作为优化器。训练过程中，通过调整学习率、批量大小和训练轮数等超参数，确保模型能够有效学习到数据中的特征。

model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['accuracy'])

# 开始训练
history = model.fit(X_train, y_train, validation_data=(X_val, y_val), epochs=50, batch_size=32)

       模型训练完成后，需要对其进行评估。使用测试集对模型进行验证，计算准确率、召回率等评价指标。如果评估结果不理想，则需对模型进行优化，包括调整网络结构、增加正则化、使用更先进的优化算法等。模型的评估与优化是一个迭代的过程，旨在提高模型的性能和稳定性。

# 模型评估
test_loss, test_accuracy = model.evaluate(X_test, y_test)
print(f'Test Accuracy: {test_accuracy:.4f}')

       将训练好的模型应用于实际的心电图疾病预测与识别任务中。通过部署在服务器或嵌入式设备上，用户可以实时获取心电图分析结果。模型的最终目标是为心脏疾病的早期识别和诊断提供有力支持，从而提升医疗服务的效率和准确性。

# 预测示例
predictions = model.predict(new_data)
predicted_classes = np.argmax(predictions, axis=1)

海浪学长项目示例：
