作者的话

ADAU1761是ADI公司音频DSP处理器，SigmaDSP系列里可以说价格最便宜的一颗，零售价10块钱？或者更低？用得人非常多，但是我看似乎全网就我做了一块教新手入门，以及让用户能快速评估这颗DSP性能的板，有这么神秘吗？这颗甜品DSP我觉得有必要科普一下，到底怎么去做开发，在我看来这颗真的是有手就行。

ADAU1761，ADI给他的一句话定义是：集成 PLL 的 SIGMADSP® 立体声、低功耗、96 KHZ、24 位音频编解码器，但我觉得定义成codec显然是不合适的，因为他有海量的DSP算法，而不仅仅只是做ADDA。所以我更愿意称他为自带codec的音频DSP。

正因为他是一颗有海量算法的DSP，又自带了codec，价格且是最底，开发有手就行，所以很有竞争力。

这个系列用到的硬件有

ADAU1761评估板：https://item.taobao.com/item.htm?id=38240607959&spm=a1z10.5-c.w4002-5192690539.11.289a24cbZPGllT

USBi仿真器：https://item.taobao.com/item.htm?id=38242936768&spm=a1z10.5-c.w4002-5192690539.11.537e2dbdy3MyZZ

MCU控制卡：https://item.taobao.com/item.htm?id=599032051661&spm=a1z10.5-c.w4002-5192690539.19.5b4c629cPjln3G

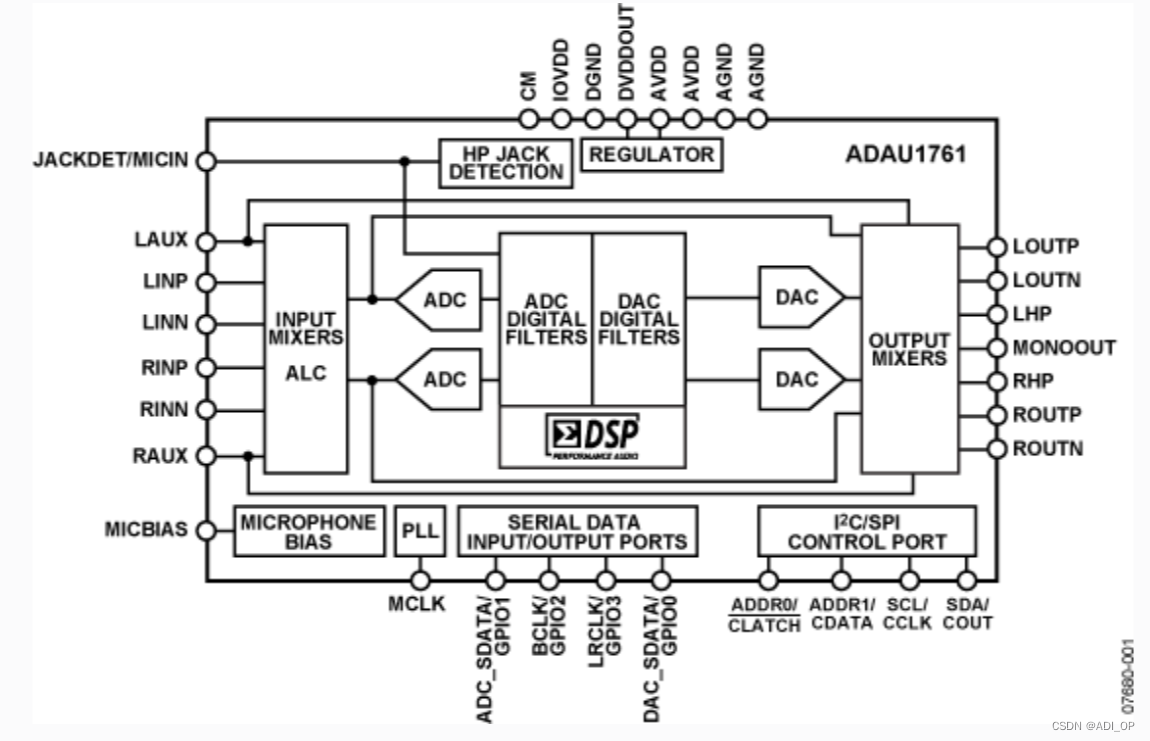

芯片系统框图

芯片特点

1）SigmaDSP 28 / 56位、50 MIPS 数字音频处理器
2）可利用 SigmaStudio 图形工具实现完全编程
3）24 位立体声音频 ADC 和 DACSNR：>98 dB SNR
4）采样速率范围：8 kHz 至 96 kHz
5）低功耗：7 mW 录音、7 mW 回放（48 kHz、1.8 V）
6）6 个模拟输入引脚，可配置为单端或差分输入
7）灵活的模拟输入/输出混频器
8）立体声数字麦克风输入
9）模拟输出：2 路差分立体声、2 路单端立体声、1 路单声道耳机驱动器输出
10）PLL 支持的输入时钟范围：8 MHz 至 27 MHz
11）模拟自动电平控制(ALC)
12）麦克风偏置基准电压
13）模拟和数字 I/O：1.8 V 至 3.65 V
14）I2C 和 SPI 控制接口
15）数字音频串行数据 I/O：立体声和时分多路复用(TDM)模式
16）软件可控无杂音静音功能
17）软件关断
18）GPIO 引脚用于数字控制和输出

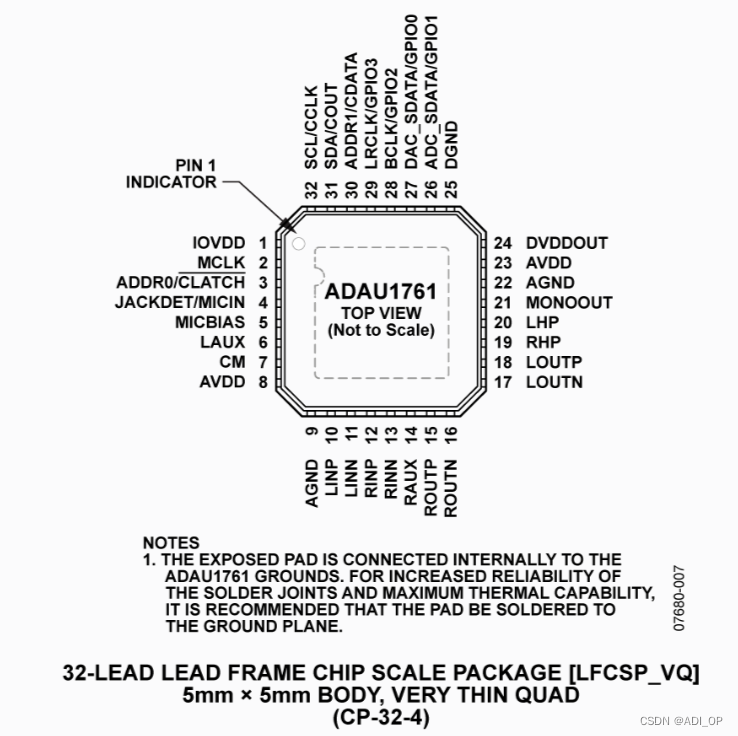

19）32 引脚、5 mm × 5 mm LFCSP 封装
20）工作温度范围：−40°C 至 +85°C

以上ADI自己总结的，我来提炼一下重点：

1）8K到96K采样率，可调
2）可以做1.8V的低功耗设计
3）模拟2进2出
4）有IIS和TDM

ADAU1761是一款低功耗、集成数字音频处理功能的立体声音频编解码器，支持立体声48 kHz录音和回放，采用1.8 V模拟电源供电，功耗为14mW。立体声音频ADC和DAC支持8 kHz至96 kHz范围内的采样速率，并支持数字音量控制。

SigmaDSP®内核具有28位处理特性（56位双精度）。系统设计人员可以利用这款处理器，通过均衡、多频段压缩、限幅和第三方算法来弥补麦克风、扬声器、功放和听音环境的实际限制，从而明显改善音质体验。

可利用SigmaStudio™图形开发工具对ADAU1761进行编程。该软件含有滤波器、动态处理器、混频器和低层次DSP功能等音频处理模块，可快速开发自定义信号流程。

录音路径包括一个集成麦克风偏置电路和六路输入。可以在ADC之前将这些输入混频和多路复用，或者可将其配置为旁路ADC。ADAU1761含有一路立体声数字麦克风输入。

ADAU1761内置五个高功率输出驱动器（两个差分、三个单端），支持立体声耳机、听筒或其它输出传感器。该器件还支持交流耦合或无电容配置。所有模拟输出均支持独立精密电平控制。输出混频器级允许音频灵活路由。

产品应用

• 智能电话和多媒体电话
• 数码相机和数码摄像机
• 便携式媒体播放器和便携式音频播放器
• 电话配件

这是ADI觉得应该应用的领域，我从接触的客户来看，这颗DSP更多用在耳机，调音器等音频应用。

另外ADI的A2B系统都用他当codec。

后面的整个系列文章，讲从硬件设计、软件编程，程序开发技巧等多方面去讲这颗DSP。
