一、100W以上充电的独特安全挑战

        当充电功率跨过100W门槛，安全风险的复杂性和严重性都进入了全新量级。根据UL 62368-1标准，100W是PS2与PS3能量源等级的分界线——PS3能量源等级（100W及以上）意味着设备和线缆发生点火和火灾蔓延的风险显著升高，相应的安全评估要求也更为严格。USB PD规范允许提供高达240W的功率，但当功率达到这些水平时，线缆或设备中的缺陷有可能导致过热甚至火灾。

具体而言，100W以上快充面临的安全挑战主要来自以下几个方面：

1. 线缆过载与过热风险

        USB Type-C接口的针脚间距仅为0.5毫米，远小于传统USB Type-A的2.5毫米。这种紧凑设计虽有利于小型化，却显著增加了针脚变形或异物卡入的风险，导致电源线与地线之间形成电阻性故障，引发危险温升。在100W以上的高功率传输中，即使毫欧级的接触电阻也会产生可观的热量，若热量无法及时散出，线缆温度可能急剧上升。

2. 接口污染与微短路风险

        粉尘、汗渍等污染物进入USB-C连接器的狭小空间后，可能在充电接口处的VBUS和GND之间形成微短路。当电流通过微短路点时，局部温度迅速攀升，可能损坏正在充电的设备，甚至引发火灾。

3. 假冒线缆的隐形威胁

        大量涌入市场的未经认证产品是另一个严重的安全隐患。这些假冒线缆在传统的5V电压下可能看似正常工作，但随着电压升高至20V甚至48V，设计缺陷便会暴露无遗。有报道显示，使用假冒充电产品已导致设备损坏、过热和火灾事故。

二、eMarker芯片：PD快充安全的“守门人”

        面对上述安全挑战，USB-IF在协议层面制定了强制性的安全机制。USB PD协议明确规定：功率大于60W（20V 3A）或数据传输速率大于USB2.0的USB-C线缆，均须加装专用的电子标签芯片（eMarker），以保障大功率电能传输、高速率数据传输的可靠性与安全性。

        eMarker芯片的核心工作原理并不复杂却至关重要。当主机或充电器通过CC线读取到线材标记为5A capable时，才会允许输出更高功率；若未检测到eMarker，系统会自动将电流限制在3A（约60W），以避免过热或线材损坏。换句话说，eMarker就像线缆的“身份证”，向充电系统报告线缆的功率承载能力、数据传输速率以及厂商信息，使系统能够判断是否安全启用高功率模式。这正是USB-C在安全设计上的核心机制——没有eMarker，就没有100W+快充。

三、CH254：为100W+充电构建完整安全防线

        作为国内率先通过USB-IF PD3.1认证的eMarker芯片之一，CH254为100W以上PD充电提供了一套从身份识别到主动防护的完整安全方案。

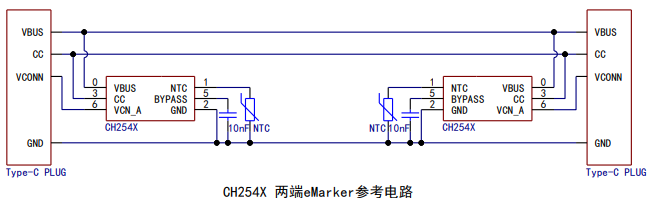

参考电路



        CH254芯片内部集成VCONN二极管、Ra电阻、VBUS供电单元和高 压LDO，可以单芯片工作，无需外围器件。设备通过Type-C接口中的VBUS线为CH254供电后，通过CC引脚与CH254进行通讯，实现eMarker相关功能。

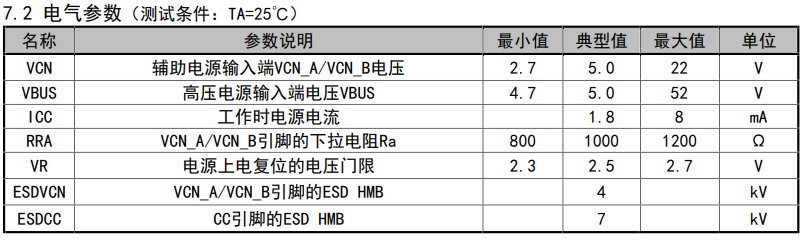

核心规格与认证保障

        CH254是一款支持温度保护的USB Type-C线缆电子标签芯片，支持USB Type-C 2.1标准及USB PD 3.1标准，已通过USB-IF PD3.1认证，TID号为10502。这一认证意味着CH254在电气性能、协议兼容性和安全性方面均通过了USB-IF的严格测试，为采用该芯片的线缆产品提供了官方背书。

        CH254的VBUS引脚最大耐压值能达到52V，可用于240W（48V5A）功率的Type-C线缆。

高集成度与精简设计

CH254芯片内部集成了VCONN二极管、Ra电阻、VBUS供电单元和高压LDO，采用超小型DFN封装，可单芯片工作，无需外围器件。这种高集成度设计不仅降低了线缆制造商的BOM成本和设计复杂度，还减少了因外围元件失效而引入的额外风险点。

高压耐受能力

针对PD 3.1 EPR规范中48V高电压的应用场景，CH254X的VBUS支持至高52V输入电压供电，完全覆盖240W（48V 5A）功率的Type-C线缆需求。芯片引脚同样具备高耐压设计——VCONN引脚耐压25V，CC引脚耐压28V，VBUS引脚耐压56V。这种宽裕的耐压余量为线缆在高电压运行中的电气安全提供了坚实保障。

温度保护与功率控制

        CH254最核心的安全特性在于其主动的温度保护机制。芯片支持外部NTC热敏电阻，可实现多档温度检测及功率控制功能。当NTC检测到Type-C端子温度异常升高时，芯片可主动向充电系统发送信号，触发功率降级或切断输出，有效防止因过热导致的线缆损坏或安全事故。

灵活的配置能力

        CH254出厂时内部烧录有默认配置，并支持芯片、端子或成品线缆通过Type-C接口进行配置数据的更新烧写，每一片CH254除默认配置外还支持至多5次配置数据的更新烧写，并具有数据锁定功能。这为线缆厂商提供了充分的定制化空间，可以根据不同产品定位和市场需求灵活配置功率档位、厂商信息等参数。

四、行业应用与市场认可

        CH254的可靠性已在主流品牌产品中得到验证。知名品牌贝尔金推出的240W快充编织数据线，其内部搭载的正是沁恒CH254X E-Marker芯片。这款数据线支持PD3.1 240W满血快充，通过了8万次弯折和2万次插拔测试，数据线支持智能调节电流实现过温保护，确保了数据传输与充电的稳定性和安全性。

        充电头网在评测中指出，数据线作为整套快充系统重要的一环，正逐渐从之前的传输通道变为具备协议识别、安全防护的器件之一。CH254X E-Marker芯片是实现USB PD3.1高功率、安全快充的核心保障。
