SM2212EK，典型应用场景：
照明品类：T5/T8 灯管、球泡灯、吸顶灯、筒灯、台灯
场景：家居、商业、办公、工业照明，尤其适合低成本、无频闪、两段切换需求。

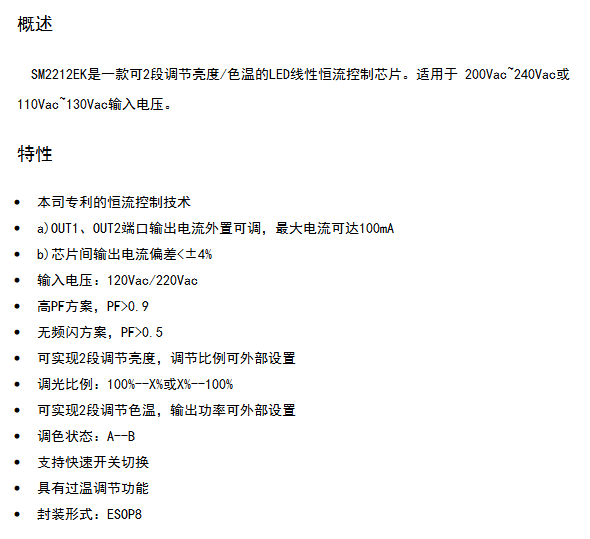

SM2212EK是一款可2段调节亮度/色温的LED线性恒流控制芯片。适用于 200Vac~240Vac或110Vac~130Vac输入电压。通过快速开关电源实现 2 段亮度 / 色温切换，单路最大 100mA，芯片间电流偏差 <±4%，适合低成本、无频闪、高 PF 的照明应用。

典型应用电路：

2段开关调光电路图(高PF) ：

   2 段开关调光电路图(无频闪) ：

  2段开关调色电路图(高PF) ：

 2段开关调色电路图(无频闪)：

设计与应用要点
电路架构采用 AC 线性恒流拓扑，无需变压器、电感与电解电容，BOM 极简；核心器件：输入整流桥、限流电阻、REXT1/REXT2、输出 LED 串、芯片供电电路。
关键参数计算
输出电流：按 Iout=0.6V/REXT 选择 REXT1/REXT2，确保单路≤100mA。
输入限流：根据总功率与输入电压选择合适的限流电阻，防止电流过大。
LED 串配置：根据输入电压与 LED 正向电压确定串联数量，确保芯片工作在恒流区。
PCB 与 EMI
功率环路短而粗，减小损耗与干扰。
REXT 采样线远离功率环路，避免噪声耦合。
输入整流桥与限流电阻靠近输入端口，优化布局。
必要时增加 X 电容、共模电感优化 EMI。

选型与替换建议
功能升级：SM2213EK（3 段调光 / 调色）、SM2215EM（多段 + 智能控制）。
封装兼容：ESOP8 直焊，替换同封装线性 LED 驱动 IC 时，需按 SM2212EK 规格书调整 REXT 电阻与 LED 串配置。
功率扩展：单路需 > 100mA 或总功率 > 10W，改用 SM2289EM 等大功率线性驱动或开关电源方案。
