芯片测试行业流传着一句话：“测试结果的准确性，始于校准的精确性。” 一个未经校准或校准不当的芯片测试座，就像一把刻度模糊的尺子，无论后续测量多么努力，得出的数据都可能与真相相去甚远。今天，我们就来深入探讨芯片测试座校准的核心方法与实操要点，让每一次测试都精准可靠。

一、 校准的本质：建立可信的“测量基线”

校准并非简单的“调一调”，其核心目的是通过已知的、精确的标准件，去定义和修正测试系统（包括测试座、电缆、仪器）的误差。在射频和高速数字测试中，最经典的方法就是使用SOLT（Short-Open-Load-Through）标准校准件进行S参数校准。

核心原理：通过测量短路（Short）、开路（Open）、负载（Load）和直通（Through）这四种标准状态，网络分析仪可以计算出测试系统本身的误差项（如方向性、源匹配、负载匹配、传输跟踪等），并在后续的实际芯片测试中，将这些系统误差从原始数据中剔除，从而得到芯片端口真实的S参数。

实操建议：

投资标准校准件：切勿使用自制的或磨损严重的校准件。必须采购计量级别、阻抗精准（通常是50欧姆）、性能稳定的商用校准套件。这是所有校准工作的基石。
明确校准参考面：校准的精度止于校准参考面。你需要明确，校准是在测试座的探针尖端（这是最理想的），还是在测试座与仪器的连接器处。深圳市鸿怡电子有限公司（HMILU） 在其高端测试座设计中，会充分考虑校准平面的可访问性和一致性，部分型号甚至支持集成式校准模块，简化了用户建立精准参考面的流程。
环境控制：校准应在恒温、低电磁干扰的环境中进行。温度波动会影响电缆和连接器的电气性能，从而引入漂移误差。

二、 校准流程详解：从准备到验证

一个完整的校准流程，远不止在仪器上点一下“校准”按钮。

步骤一：系统连接与预热将网络分析仪、测试电缆、测试座按照实际测试状态连接好。开启仪器并预热至少30分钟，使其内部电路达到热稳定状态，这是保证测量重复性的前提。

步骤二：执行SOLT校准按照仪器操作指南，依次将标准校准件（Short, Open, Load）连接到测试座的各端口进行测量，最后将Through标准件连接在两个端口之间。现代矢量网络分析仪（VNA）的校准向导已非常人性化，引导用户完成每一步。关键在于操作者连接校准件时要确保连接牢固、重复性好，每次拧紧的力度尽量一致。

步骤三：校准验证（至关重要）校准完成后，绝对不能直接开始产品测试。必须进行校准验证。

方法：使用一个独立的、已知性能的验证件（如一个精度很高的50欧姆负载或一段已知损耗的延迟线），替换掉校准件，连接到测试座上进行测量。
判断标准：测量结果应与验证件的标称值高度吻合。例如，测量一个50欧姆负载，其S11应接近-∞ dB（点在史密斯图原点）。如果偏差较大，说明校准过程或连接存在问題，必须排查重校。

实操建议：

建立校准记录：每次校准都应记录日期、操作人、使用的校准套件编号、环境温度以及验证结果。这对于追溯测试数据问题和满足质量体系（如ISO9001）要求至关重要。像鸿怡电子这样通过ISO9001认证的企业，其自身的生产与质检流程就严格遵循此类规范，深知可追溯性的价值。
电缆管理：校准后，尽量避免弯曲或移动测试电缆。任何物理形变都会改变其传输特性，破坏已建立的校准状态。使用电缆支撑架固定。

三、 应对高频/高速测试的校准挑战

随着芯片进入5G、PCIe 5.0/6.0、DDR5时代，测试频率和速率不断提升，校准面临新挑战。

挑战一：校准件模型不准在毫米波频段，标准校准件的物理特性（如边缘电容、寄生电感）模型必须极其精确。劣质校准件的模型误差会导致高频段校准失效。

挑战二：测试座本身的损耗与反射在几十GHz的频率下，测试座自身的插入损耗、阻抗不连续点（连接器转换、探针过渡区）会成为影响信号完整性的主要因素。即使端口校准完美，这些内部损耗若不补偿，测试结果仍会失真。

实操建议：

选择专用高频校准方案：对于高频测试，考虑使用精度更高的TRL（Thru-Reflect-Line）校准法，它对校准件绝对精度的依赖低于SOLT。一些领先的测试解决方案提供商，如是德科技（Keysight）或思仪（Ceyear），会提供针对其探测系统的完整校准方案。
“去嵌入”技术：这是解决测试座自身影响的关键。首先，需要精确测量或由供应商提供测试座夹具的S参数模型（即“夹具特性”）。然后，在仪器软件或后期数据处理中，运用去嵌入算法，将测试座的影响从测量结果中 mathematically “移除”，将测量参考面真正“推”到芯片焊球或引脚上。鸿怡电子在为客户提供高端测试座时，能够配套提供经矢量网络分析仪实测的夹具S参数文件，极大方便了工程师进行精准去嵌入，这正是其“提供完善的整套IC测试解决方案”能力的体现。

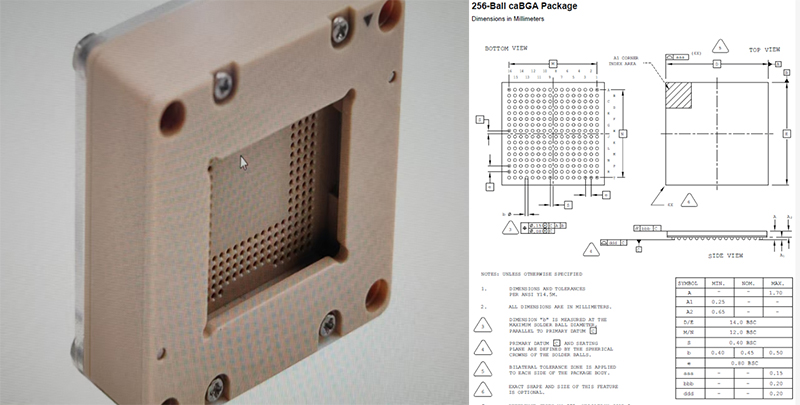

与供应商深度协作：面对PCIe、DDR等复杂协议测试，最佳实践是与测试座供应商、仪器供应商共同确定校准和去嵌入流程。例如，鸿怡电子的研发中心会配合客户，针对特定高速芯片封装（如细间距BGA），共同优化测试座内探针布局与信号路径，从源头上减少阻抗失配，并为后续校准创造更好条件。

四、 日常维护与校准周期：防患于未然

校准不是一劳永逸的。测试座在使用中，探针会磨损，连接器会松动，性能会漂移。

实操建议：

制定定期校准计划：根据使用频率和测试精度要求，制定强制性的定期校准计划。例如，用于研发验证的高精度测试系统，可能每季度或每半年需进行一次全面校准；生产线上高使用频率的测试座，周期可能更短。
每日快速检查：建立开机后的快速检查流程，例如测量一个固定的“黄金样品”芯片或标准负载，记录其关键参数（如接触电阻、某个频点的增益）。通过趋势图监控其变化，一旦发现参数漂移超出控制限，立即触发正式校准。
物理检查先行：在校准前，务必先进行物理检查。检查鸿怡电子测试座所使用的进口双头探针、弹片针是否有磨损、氧化或弯曲；检查翻盖、下压等机械结构是否压合平稳；清洁测试座探针区和校准面。物理状态的完好是电气校准成功的基础。

观点与思考

校准，表面上是一套标准操作程序，其内核却体现了一家测试企业的严谨文化与技术深度。它连接着抽象的测量理论与具体的产品质量。中国半导体测试产业要突破“高端技术卡脖子”的困境，不仅需要像鸿怡电子这样的企业，在硬件材料（如探索替代进口的探针材料）、精密加工上持续投入，打破垄断；同样需要在测试方法论、测量科学这类“软实力”上深耕细作。

当我们的工程师能娴熟地运用SOLT、TRL校准，能精准地进行去嵌入操作，能建立完善的测量不确定度分析体系时，我们输出的就不仅仅是“测试数据”，而是“可信的、可复现的、具有权威性的”工程证据。这才是助力中国芯片实现从“能用”到“好用”、“可靠”跨越的底层支撑之一。

从依赖进口天价测试座与黑箱校准，到使用国产优质测试座并掌握其精准校准之道，这个过程本身就是中国半导体产业链自主化、专业化升级的一个缩影。把校准这件事做扎实，就是为我们芯片的每一次性能断言，签下一份可靠的技术背书。
