在智能手表自动唤醒的晨曦中，在共享单车精准计费的滴答声里，甚至在地球轨道卫星的深空日志内——实时时钟（RTC）如同芯片中的隐形心脏，默默维系着时间的绝对权威。今天，我们深入芯片设计底层，解析这个“时间IP”的不可替代性。
　　
一、RTC的终极使命：时间秩序的终极守卫者​
　　核心作用：
　　１.　绝对时间锚点​
　　区别于普通计时器（RTT）的相对计时，RTC提供年/月/日/时/分/秒的完整日历功能。
　　工业级场景中，电网调度指令的毫秒级同步、金融交易时间戳的不可篡改性，均依赖RTC的绝对时间基准。
　　２.　断电续航的“时间胶囊”​​
　　通过独立VBAT引脚+纽扣电池供电，即使主芯片掉电，RTC仍可持续运行数年（典型功耗 0.5μA~2μA）。
　　案例：共享单车若用普通定时器，断电即“失忆”；而RTC能在休眠中精准计算计费时长。
　　
二、RTC的三大芯片级“超能力”​​
　　独特设计揭秘：
　　１.　32.768kHz晶振：时间精度的灵魂​
　　频率玄机：32768 = 215，15次分频后精准生成1Hz秒脉冲。

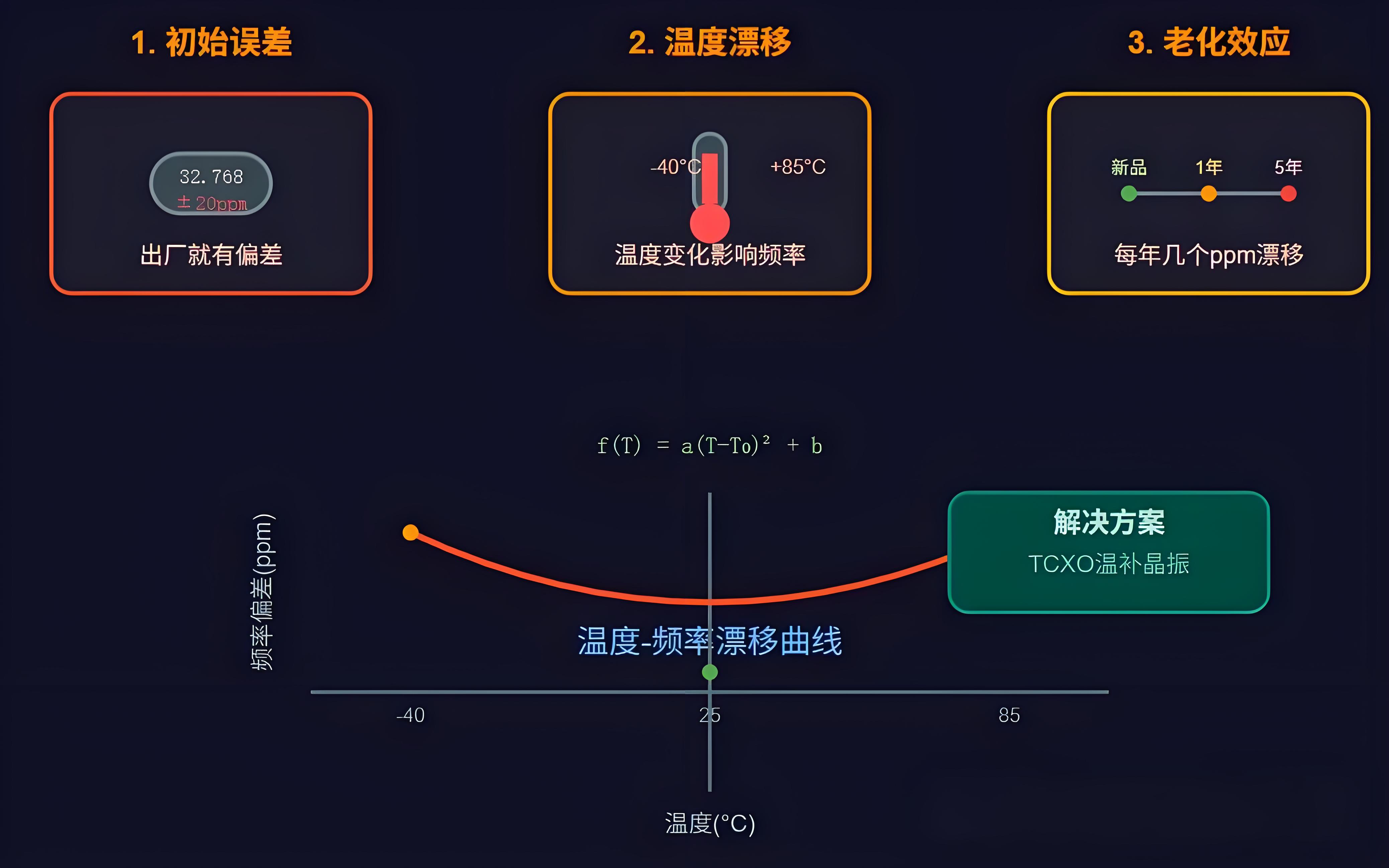

　　精度博弈：普通晶振温漂±100ppm（月误差≈260秒），而RTC集成温度补偿晶振（TCXO）可将误差压缩至±5ppm（月误差≈1.3秒）。
　　２.　双时钟域抗干扰架构​
　　物理隔离：RTC核心与APB总线通过异步接口隔离，避免主频干扰时钟精度。

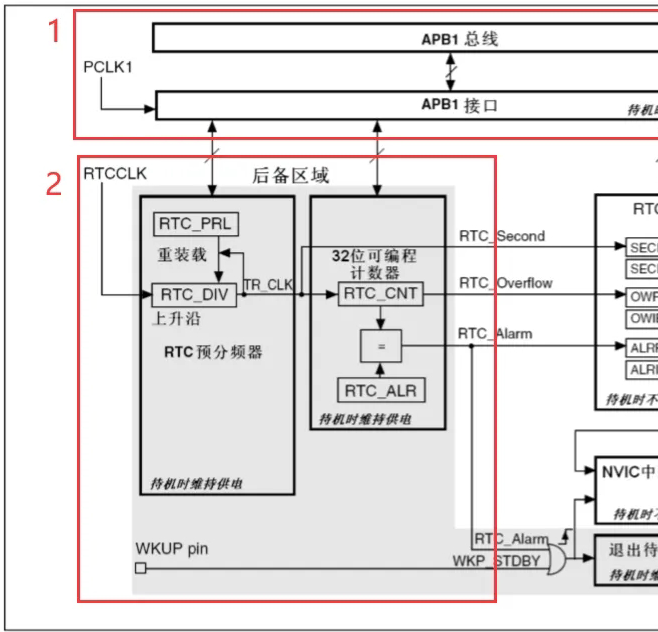

RTC核心与总线接口物理隔离
　　３.　防篡改安全堡垒​
　　寄存器锁死机制：关键寄存器（如计数器）可永久写保护，防止恶意修改时间。
　　入侵检测：外壳开启或电压异常时自动冻结时间寄存器，确保医疗设备、智能电表数据可信。
　　
三、芯片设计中的RTC vs. RTT：本质差异决定生死场景​

RTC在关键场景不可替代
　　
四、工程师的噩梦：RTC精度保卫战​
　　芯片设计中的两大挑战：
　　１.　晶振驯服计划​
　　动态预分频校准：检测晶振误差后，动态调整预分频系数（如从32768→32781），实现μs级平滑纠偏。
　　跳秒暴击：粗暴的秒计数器±1跳变可能导致日志系统断档，高端RTC已硬件集成亚秒补偿寄存器。

２.　Y2038末日预言​
　　32位计数器将在2038年溢出，新一代RTC正升级64位计数器（可计时2920亿年）。
　　历史教训：NASA深空探测器因32位RTC溢出失联，芯片设计需前瞻寿命。
　　
五、未来战场：RTC的智能化跃迁​
　　AI自校准：通过板载温度传感器动态预测晶振漂移，误差逼近0.1ppm。
　　加密时间戳：区块链设备中，RTC生成不可伪造的安全时间凭证。
　　纳功耗突破：新型氧化铪基RTC电路将待机功耗压至0.1μA（实验室数据）。
　　
结语​
　　从确保疫苗冷链监控不断档，到守护卫星轨道日志不混乱——RTC以芯片级的时间信仰，在无声中维系智能世界的秩序。当万物互联的时代加速到来，这颗“芯脏”的每一次搏动，都将成为数字文明的基石。
