前言

前面介绍了基于Cix P1芯片的整体Bring Up需要事项，以及BU过程中GPIO合入配置。本文中主要深入的介绍BU过程中Uefi的模组配置规则。

一、有哪些SOC 模组需要配置

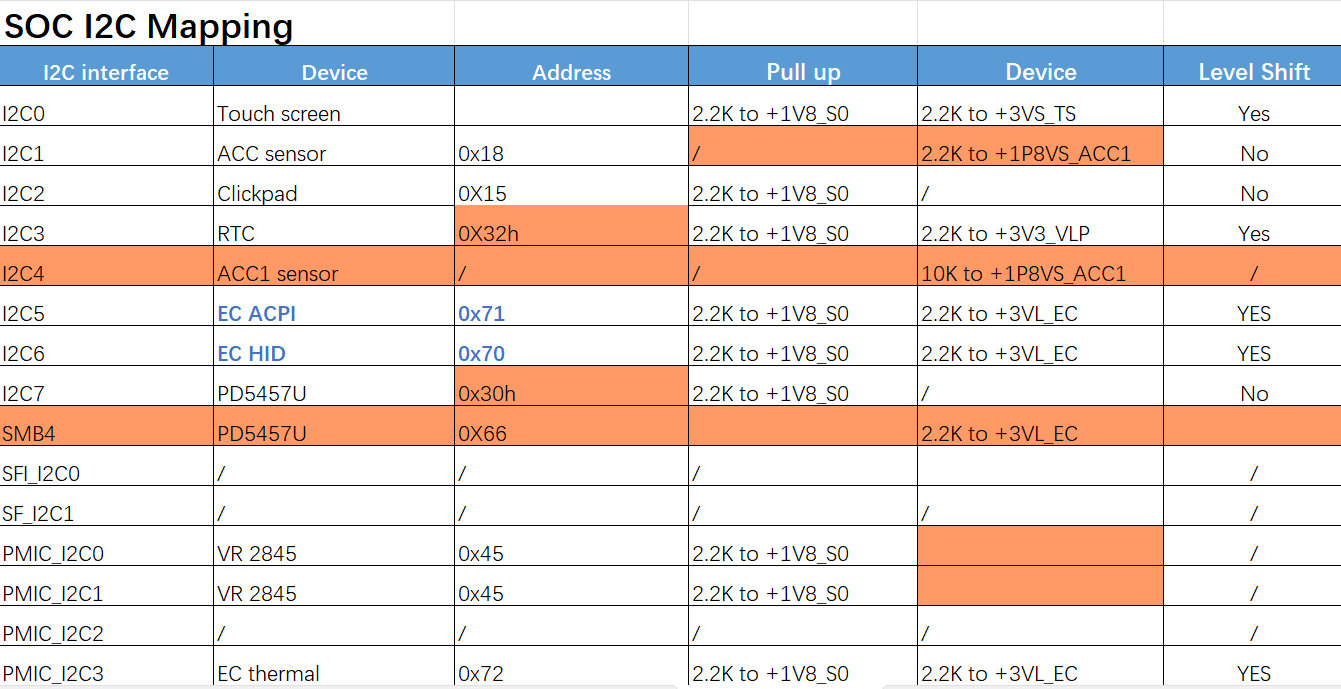

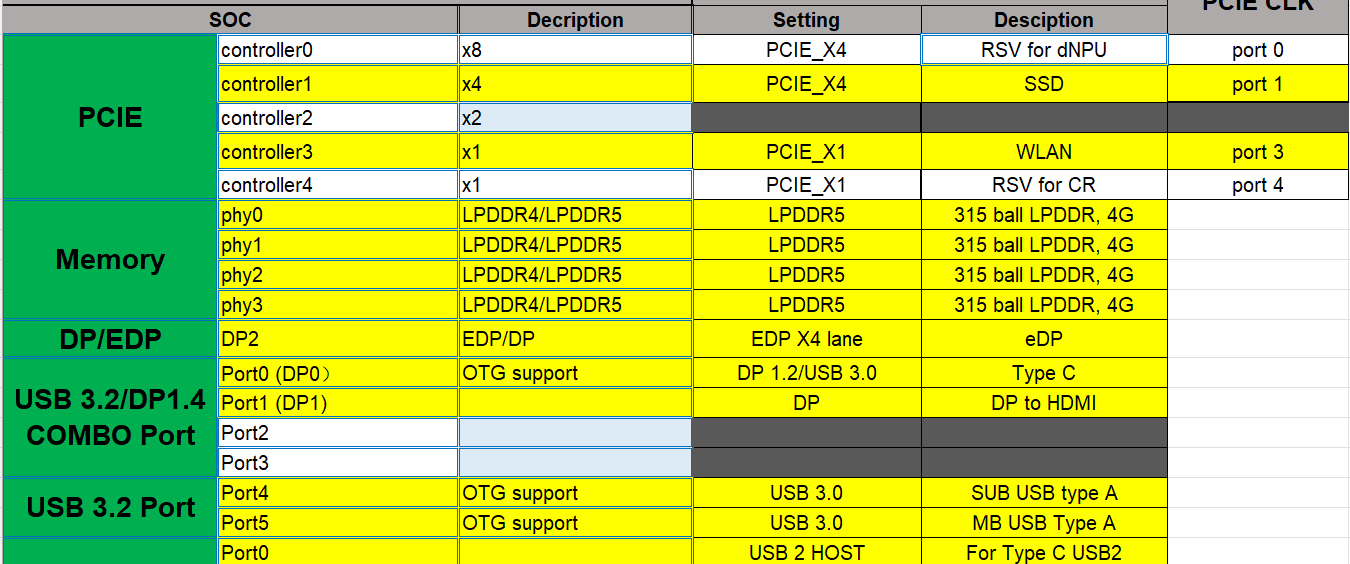

首先客户已经提供了模组的mapping信息，比如PCIE、USB、I2C等，和前一章节对应的PCIE<–>port对应关系一致，X4是port1对应的是SSD的CLK, 前面配置好了pio reset pin，还有USB, PD, EC等需要根据实际需要来决定是都要Enable。

二、Uefi Enable USB/GMAC

1.以USB为例

代码如下（示例）：SOC持10个USB Port

• 4个USB TypeC Port: USBC0 supports dual-role mode, USBC1/USBC2/USBC3 are host mode only
• 2个USB3.2 Gen2 TypeA Port: Support 10Gbps port and dual role mode
• 4个USB2.0 Port: Host mode only

参考平台提供了如下USB 配置项，每个配置项的意义如下：

  # USBC0
  gCixTokenSpaceGuid.PcdUsbCDrdControl0Enable|TRUE
  gCixTokenSpaceGuid.PcdUsbCDrdControl0DataRole|TRUE
  # USBC1
  ... ...

2.DTS enable usb

以USB C0为例，其对应的GPIO pin就是CPIO036

{ 36,  INPUT,             INOUT_VALUE_DEFAULT, INTERRUPT_ENABLE_DEFAULT, INTERRUPT_TYPE_DEFAULT }, //

DTS中需要配置对应的GPIO Function：

&sky1_usbss_0 {
	sof_clk_freq = <8000000>;
	lpm_clk_freq = <32000>;
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_usb0>;
	oc-gpio = <&s5_gpio0 25 IRQ_TYPE_LEVEL_LOW>;
	status = "okay";
};

pinctrl_usb0: pinctrl_usb0_oc_grp {
	sky1,pins = <
		CIX_PAD_GPIO036_FUNC_GPIO036 (PULL_UP|DS_LEVEL4)
	>;
};

总结

以上就是今天要讲的内容，本文仅仅简单介绍了usb为例的UEFI gpio map，以及DTS中配置对应的GPIO Func。
