西门子1200plc的自由口通讯经典样例程序。 该程序可用于西门子1200plc与任何设备自由口通讯，程序可作为模板，只需要轻松的修改增减报文即可使用。 本程序已测试使用串口助手与西门子1200plc进行自由口通讯的相互发送和接收数据。 采用轮询机制来实现多条报文的收发。 程序可作为模板，轻松的照着增加报文即 本程序为1200为主站，首先发送报文，从站（串口助手）接收报文，随即反馈发送给plc报文。

先看核心逻辑：主站先手发数据，从站收到后秒回。整个过程用轮询机制跑，就跟打乒乓球似的你来我往。重点是这个结构足够灵活，想加新报文直接往里塞就行，跟搭积木似的简单。

硬件组态先配好串口参数，波特率这些老生常谈的就不啰嗦了。直接看程序结构：

// 全局数据块
TYPE T_CommData :
STRUCT
    SendBuffer : ARRAY[1..5] OF STRING(50); // 5条待发报文
    RecvBuffer : ARRAY[1..5] OF STRING(50); // 接收缓冲区
    CurrentIndex : INT := 1;               // 当前处理报文序号
    CommState : INT := 0;                  // 通讯状态机
END_STRUCT
END_TYPE

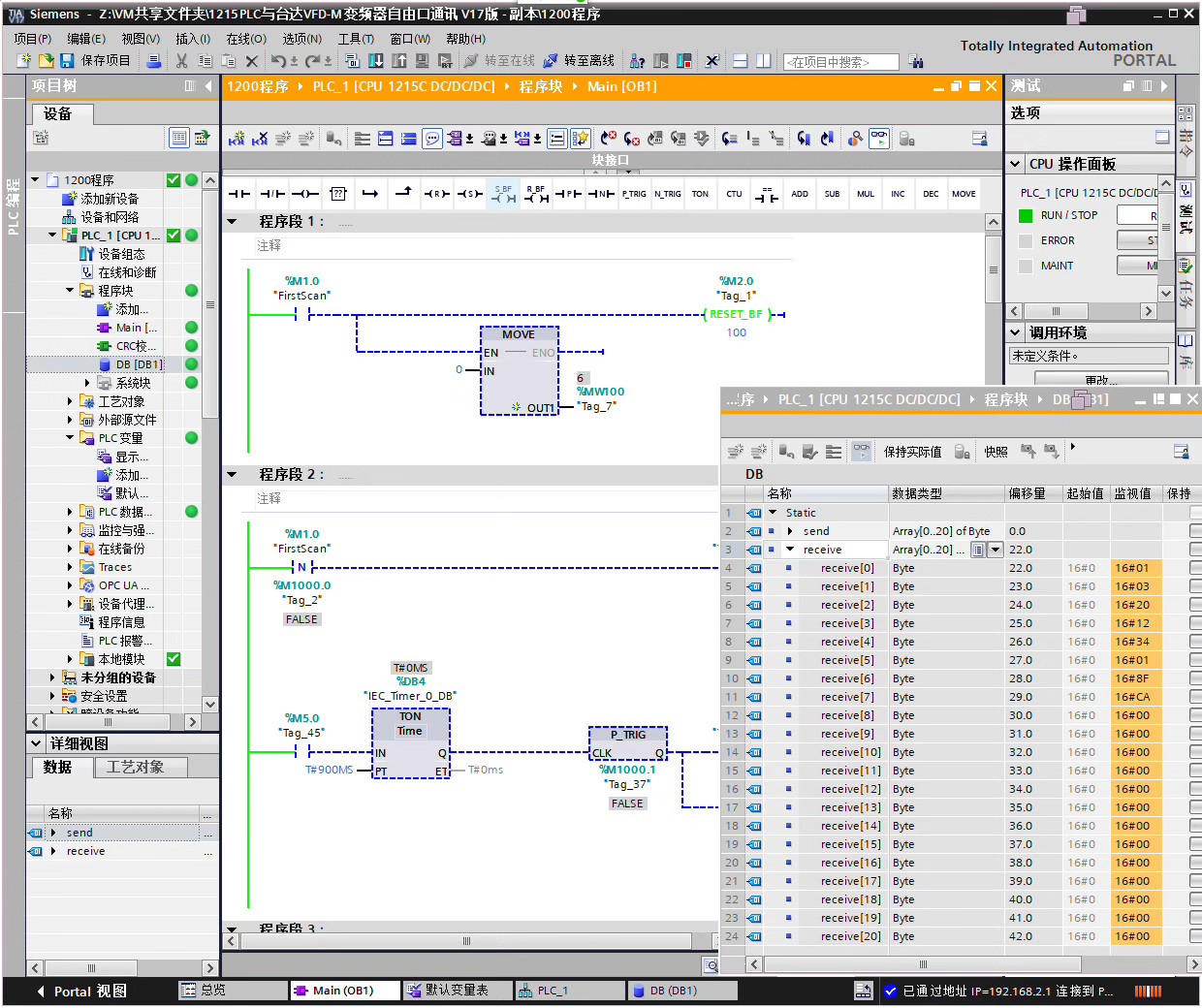

状态机才是灵魂，看这个轮询逻辑：

CASE CommState OF
0: // 初始化
    TCON_CTRL(REQ:=TRUE, DONE=>#Done);
    IF #Done THEN
        CommState := 10;
    END_IF

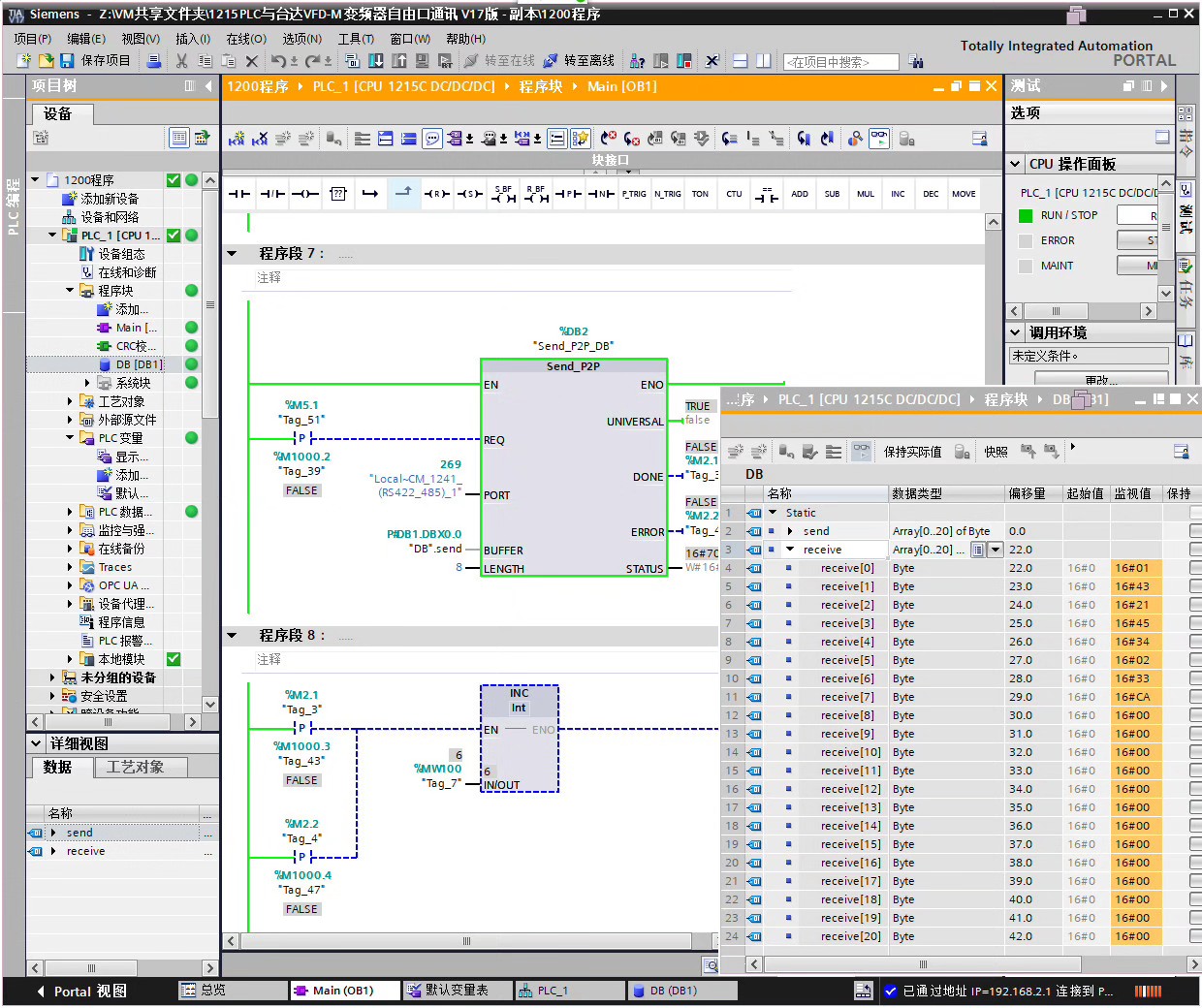

10: // 发送报文
    IF NOT SendBusy THEN
        SEND_PTP(
            REQ:=TRUE,
            BUFFER:=SendBuffer[CurrentIndex],
            LENGTH:=LEN(SendBuffer[CurrentIndex]),
            DONE=>#SendDone);
        CommState := 20;
    END_IF

20: // 等待发送完成
    IF #SendDone THEN
        RCV_PTP(ENABLE:=TRUE);  // 开启接收
        CommState := 30;
        T#1s_Timer(IN:=TRUE);   // 启动超时计时
    END_IF

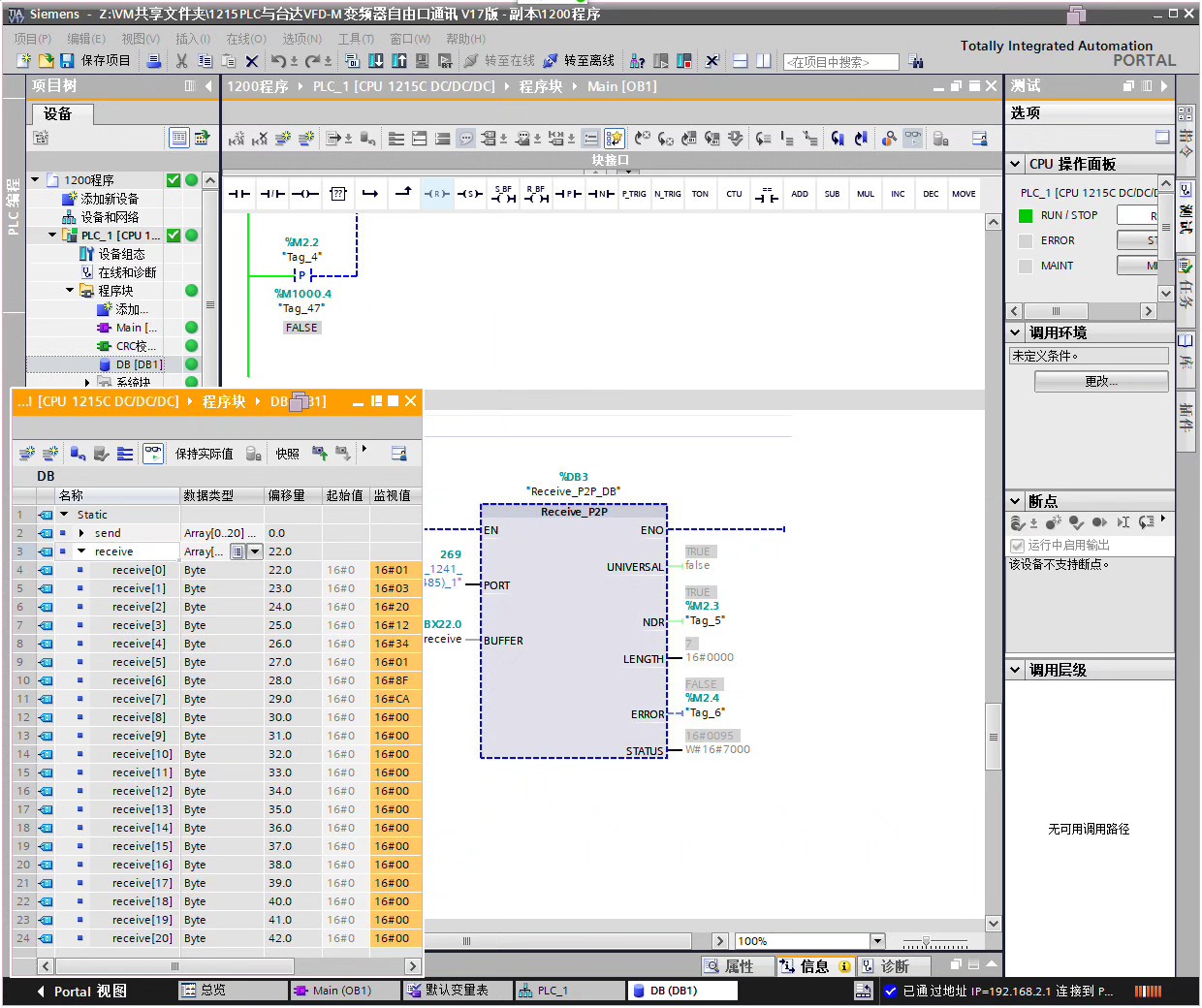

30: // 接收处理
    IF RCV_COMPLETE OR T#1s_Timer.Q THEN
        IF RCV_COMPLETE THEN
            RecvBuffer[CurrentIndex] := RCV_DATA;
        END_IF
        CurrentIndex := CurrentIndex MOD 5 + 1; // 轮询下一个
        CommState := 10;
    END_IF
END_CASE

这个状态机妙在超时保护机制，1秒收不到数据自动切下条报文，防止程序卡死。SENDPTP和RCVPTP这对好基友配合默契，注意发送完成后要立即激活接收，就像发完快递得盯着物流信息一样。

重点说下数据解析的骚操作：

// 接收数据预处理
VAR
    RawData : ARRAY[1..100] OF BYTE;
    ASCII_Str : STRING(100);
END_VAR

FOR i := 1 TO RCV_LEN DO
    ASCII_Str[i] := BYTE_TO_CHAR(RawData[i]);
END_FOR

这段把原始字节流转成ASCII字符串，实测比直接用字符串接收更稳定。特别是处理Modbus设备时，经常得拆解字节数据，这么搞准没错。

实际应用时踩过的坑：

1. 报文字符串别超过硬件缓存区大小，1200的RS485模块默认是2048字节
2. 发送间隔至少留50ms，给硬件缓冲腾地儿
3. 用RCV_PTP的ENABLE参数控制接收启停，比用指令触发更丝滑
4. 校验和必须做！血的教训，曾经因为漏校验导致产线误动作

扩展报文数量？简单到爆：

// 新增第六条报文
SendBuffer[6] := '新的报文内容';
// 修改轮询计算
CurrentIndex := CurrentIndex MOD 6 + 1;

记住同步改接收缓冲区数组大小，别整出数组越界这种低级错误。

最后说个骚操作：用这个模板对接过扫码枪、电子秤、变频器，甚至通过转接模块跟三菱PLC搞基。关键是把对方设备的协议格式吃透，剩下的就是字符串拼接的体力活了。
