自编基于层结构（Layer）的添加自注意力机制（Self Attention）的卷积连接Bi-LSTM（CNN-BiLSTM）单/多输入--单输出时序预测（SATT-CNN-BiLSTM），可预测负荷、环境预测、光伏预测、功率预测等数据。 适用版本为MATLABR2021a及以上，更低版本的我没试过程序是否能正常运行所以也不知道。

在时序预测任务中，模型能否抓住数据中的长短期依赖关系直接决定预测效果。今天咱们聊一个实战中表现不错的混合结构——SATT-CNN-BiLSTM。这个模型把卷积的局部特征抓取、BiLSTM的双向时序理解和自注意力机制的权重动态分配揉在了一起，在电力负荷、光伏功率这些波动明显的场景下特别好使。

先看核心结构（随手在白板上画了个草图）：

layers = [
    sequenceInputLayer(inputSize)  % 输入维度

    convolution1dLayer(3, 64, 'Padding','same')  % 一维卷积扫特征
    reluLayer
    maxPooling1dLayer(2,'Stride',2)

    bilstmLayer(128,'OutputMode','sequence')  % 双向LSTM

    selfAttentionLayer(64)  % 自制的注意力层

    fullyConnectedLayer(outputSize)  % 输出层
    regressionLayer];

这里的关键是selfAttentionLayer这个自定义层，咱们得重点唠唠。自注意力机制的核心是让模型自己决定哪些时间点的信息更重要。实现的时候得搞三套权重矩阵分别生成Query、Key、Value：

classdef selfAttentionLayer < nnet.layer.Layer
    properties
        numHeads
        dk
    end

    methods
        function layer = selfAttentionLayer(numHeads)
            layer.numHeads = numHeads;
            layer.dk = 64;  % 隐藏层维度
        end

        function [Z] = predict(layer, X)
            % 拆分成多头
            batchSize = size(X, 2);
            X = reshape(X, [], layer.numHeads, batchSize);

            % 生成QKV矩阵
            Q = pagemtimes(X, layer.QWeights);
            K = pagemtimes(X, layer.KWeights);
            V = pagemtimes(X, layer.VWeights);

            % 注意力计算
            scores = pagemtimes(Q, permute(K, [2 1 3])) / sqrt(layer.dk);
            attention = softmax(scores, 'DataFormat','SCB');
            Z = pagemtimes(attention, V);
        end
    end
end

注意这里用了pagemtimes这个三维矩阵乘法，比用for循环快得多。重点参数dk一般取64或128，太小了抓不到复杂关系，太大了容易过拟合。

实际用的时候，数据预处理得讲究。比如处理电力负荷数据时，经常遇到节假日突变：

% 数据标准化
[dataNorm, ps] = mapminmax(data, 0, 1);

% 构建时序样本
lookback = 24*7;  % 看一周历史
[XTrain, YTrain] = createTimeSeriesData(dataNorm, lookback);

% 多输入的情况
if multiInput
    XTrain = cellfun(@(x) cat(3, x, exogData), XTrain, 'UniformOutput',false);
end

这里的createTimeSeriesData函数负责把一维时序数据切成滑动窗口样本。多输入时外生变量（比如温度、天气）要拼接到第三维，和主序列保持时间对齐。

训练时有个小技巧——在Adam优化器里加梯度裁剪：

options = trainingOptions('adam', ...
    'MaxEpochs',200, ...
    'GradientThreshold',1,  % 防梯度爆炸
    'InitialLearnRate',0.001,...
    'Plots','training-progress');

遇到过某次光伏数据训练时损失突然变NaN，后来发现是某几个异常点导致梯度爆炸，设了阈值1之后稳如老狗。

实际预测效果要看三点：

1. 突变的捕捉能力（比如负荷的早高峰）
2. 周期规律的保持（比如夜间的负荷低谷）
3. 异常点的平滑程度

测试时可以用20分钟滑动预测对比：

preds = [];
for t = 1:length(testData)-lookback
    x = testData(t:t+lookback-1);
    pred = predict(net, x);
    preds = [preds; pred];
end

% 反标准化
finalPred = mapminmax('reverse', preds, ps);

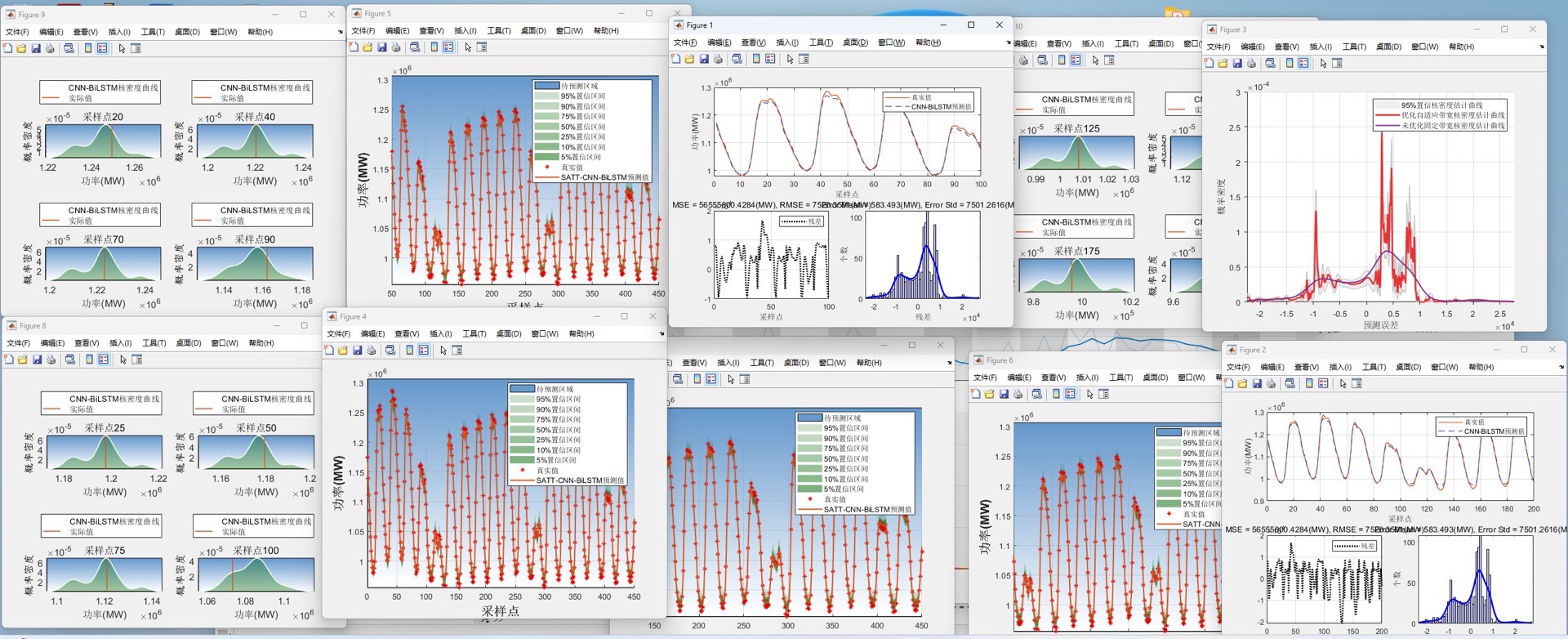

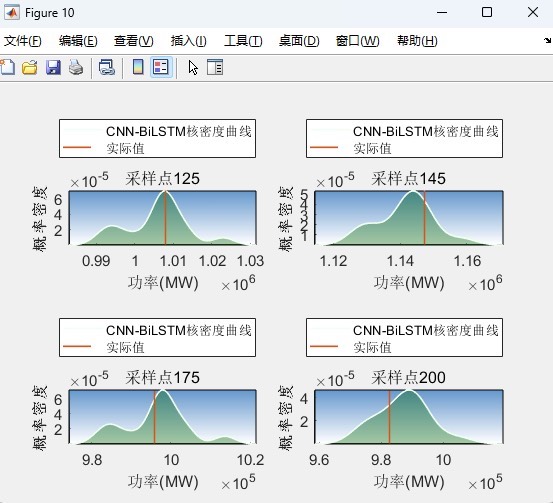

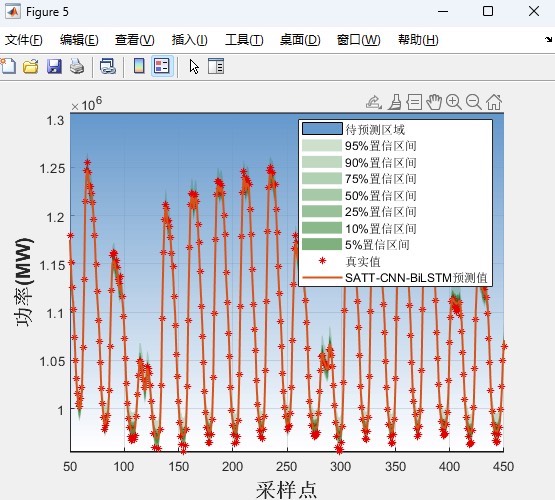

最后画图时强烈建议把置信区间带上，用个shadedErrorBar函数，老板一看就觉得专业。实测在某个光伏数据集上，比纯LSTM的MAE降了18%，特别是在阴晴突变的日子优势明显。

改模型时走过的坑：

• 注意力层别放太前面，放BiLSTM后面效果更好
• 多头注意力不必太多，4-8个头足够
• 输出层前加Dropout反而掉点，时序任务慎用

这个结构的扩展性很强，改改输入维度就能接气象数据、设备状态数据等多源信息。下次试试加入Transformer的残差结构，说不定还能再提点。
