产品描述

JW77198B是一种同步整流器，用于回弹的二次侧整流。通过驱动一个内部的MOSFET，JW77198B与传统的二极管整流器相比，能够显著提高效率。当JW77198B感知到内部MOSFET小于-300mV的VDS时，它会打开内部MOSFET。一旦VSW大于-10mV，JW77198B将关闭内部的MOSFET。JW77198B支持多种操作模式，如DCM、CrCM、CCM和准谐振控制器等。通过实现瓦专有技术，JW77198B能够处理CCM操作。JW77198B有SOP-8软件包。

产品特点

支持DCM、准共振、CrCM和CCM操作

支持回飞拓扑

输出电压直接供电VCC

低静止电流

低电压保护装置

为CCM操作的快速驱动能力

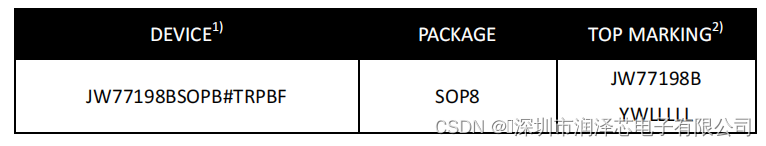

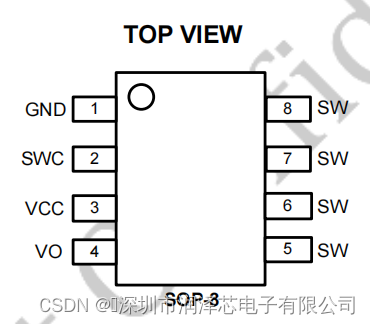

SOP-8包装

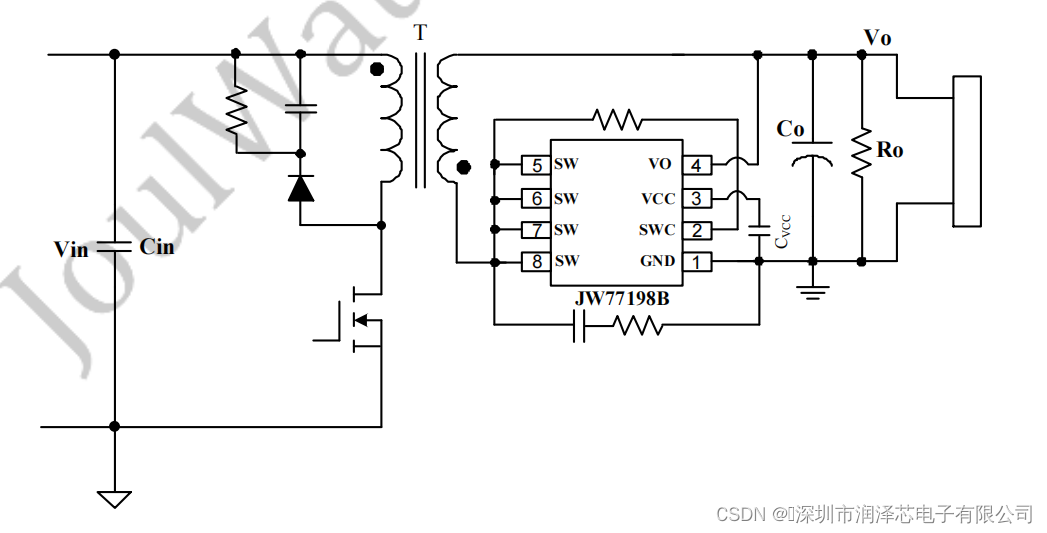

JW77198B是一种同步整流器，它与内部MOSFET结合，可以取代肖特基势垒二极管。在回弹变频器中采用时，它支持DCM、CrCM、（准共振）和CCM等所有操作

在启动期间，当VCC低于启动电压时，外部MOSFET被关闭。电流在VCC达到启动电压Vcc_startup之前流过阀体二极管。

当VCC低于UVLO阈值时，外部MOSFET被关闭并在内部拉低。一旦VCC超过启动电压Vcc_startup，该部件将再次被激活。

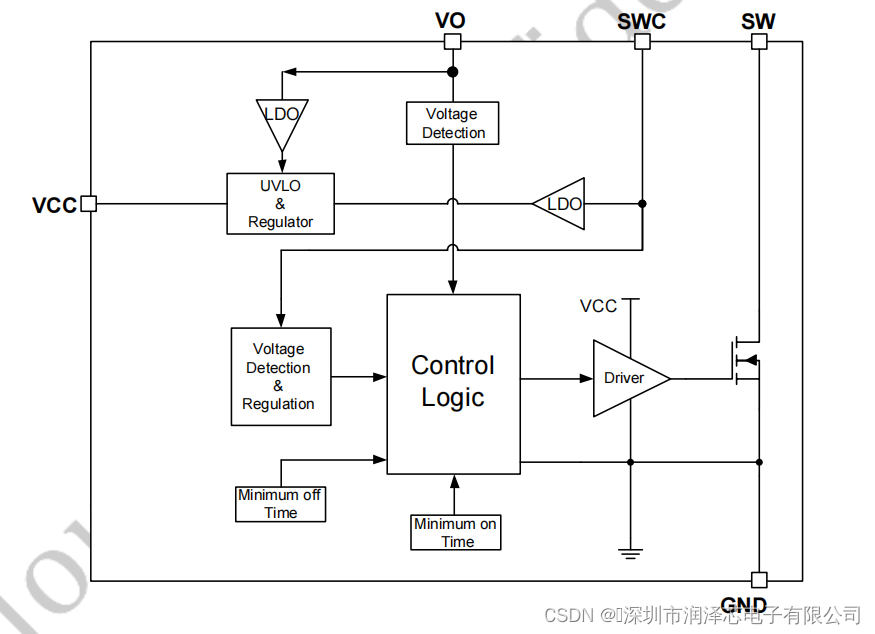

JW77198B有两个内部的LDO来为VCC大头针充电。当VO低于4.3V时，JW77198B可以在SR关闭期间通过连接到SWC引脚的内部LDO自行供电，这意味着主侧MOSFET被打开，SWC呈正电压。在SR开启期间，在VCC和GND之间需要一个电容器来存储能量和供给IC。

另一个内部LDO从VO连接到VCC，当VO高于4.3V时，它给VCC引脚充电。
