Ψ₀ (Psi 0) 是面向“人形机器人” 移动+操作 的VLA模型，🚀支持全身控制的，实现 上肢操作+下肢移动

• 三系统架构
  • System 2：2B参数Qwen3-VL-2B VLM骨干，提取视觉-语言特征
  • System 1：500M参数MM-DiT流基动作专家，预测全身动作块，输出36维的动作块
  • System 0：基于RL的下层控制器（AMO），输出15DoF下肢关节角

层级化控制：System 2负责感知语义与理解（VLM），System 1负责全身动作规划（VLA，上肢直接输出控制），System 0负责下肢稳定控制（获取VLA的部分输出，进一步编码为电机信息）

论文地址：Ψ₀ : An Open Foundation Model Towards Universal Humanoid Loco-Manipulation

开源地址：https://github.com/physical-superintelligence-lab/Psi0

实践复现:《VLA 系列》复现 Ψ₀ | Psi0 | 通用人形机器人 | 移动操作模型

一、模型架构

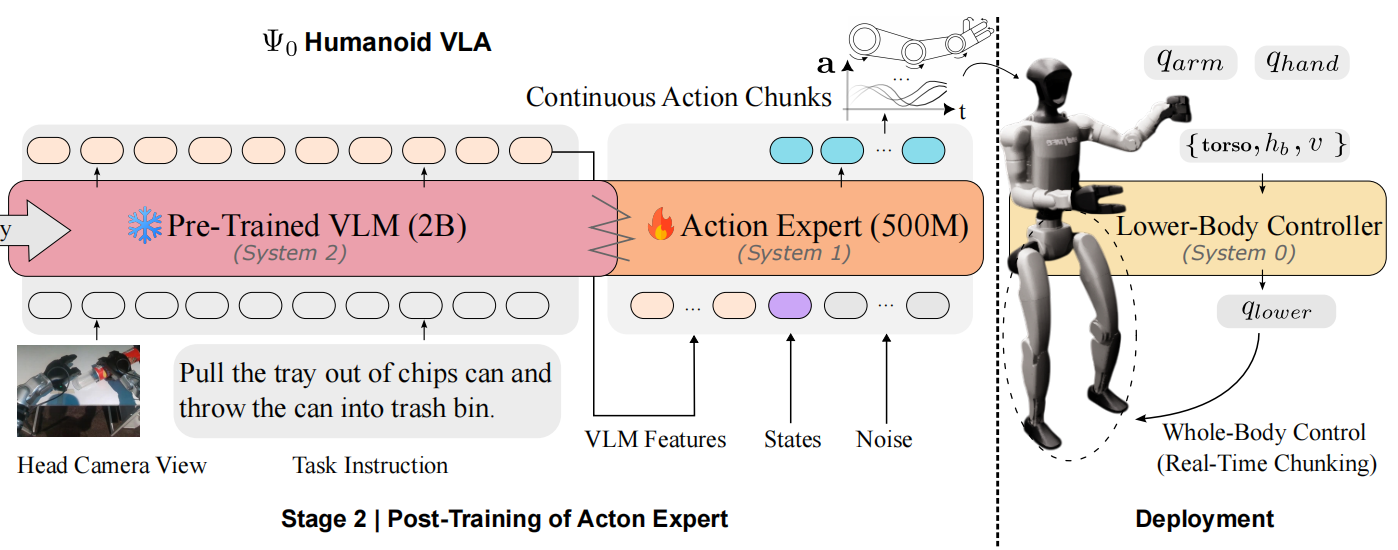

Ψ₀采用层级化三系统架构，是面向人形机器人的视觉-语言-动作（VLA）基础模型，通过清晰的输入输出接口实现感知-规划-控制的全闭环：

$$\text{视觉+语言指令+本体状态}\stackrel{\text{System 2}}{\to }\text{VLM Features}\stackrel{\text{System 1}}{\to }36\text{维关节空间动作块}\stackrel{\text{拆分}}{\to }\{\begin{array}{l}\text{28维上肢/手部动作（直接执行）}\\ \text{8维躯干/下肢高层指令}\stackrel{\text{System 0}}{\to }15\text{维下肢关节角度}\end{array}\stackrel{\text{融合}}{\to }\text{43自由度全身控制动作}$$

• System 2（VLM骨干）：感知输入 → 视觉-语言融合特征输出，是后续动作生成的条件基础，后训练/微调阶段参数完全冻结
• System 1（MM-DiT动作专家）：融合特征+本体状态+训练噪声 → 36维连续动作块输出，是连接通用语义与机器人具身控制的核心，仅在后训练/微调阶段更新参数
• System 0（下层RL控制器）：8维躯干/下肢高层指令 → 15维下肢关节角度输出，复用AMO开源控制器，保证人形机器人移动与操作的稳定性，无需微调

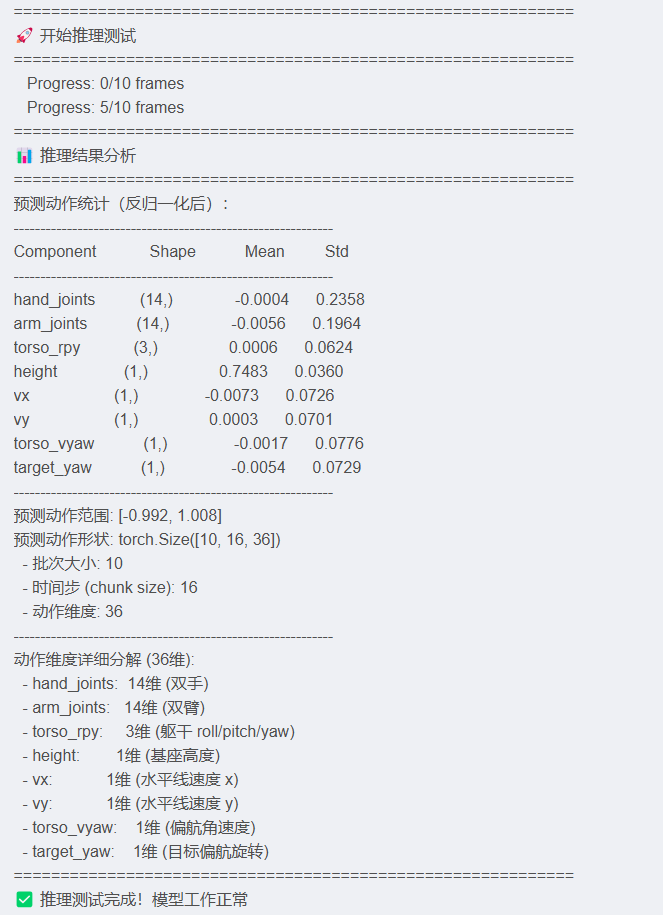

其中，✅ 36维连续动作块，表示的是:

• hand_joints: 14维 (双手)
• arm_joints: 14维 (双臂)
• torso_rpy: 3维 (躯干三维角度 roll/pitch/yaw)
• height: 1维 (基座高度)
• vx: 1维 (水平线速度 x)
• vy: 1维 (水平线速度 y)
• torso_vyaw: 1维 (偏航角速度)
• target_yaw: 1维 (目标偏航旋转)

1.1、System 2：视觉-语言主干（Pre-Trained VLM）

核心定位：通用感知与语义特征提取器，是模型的大脑感知层，基于开源Qwen3-VL-2B-Instruct微调实现；

• 仅在预训练阶段更新参数，后训练/部署阶段参数完全冻结，不参与机器人控制阶段的任何参数更新。

• 负责将视觉观察与语言指令编码为融合特征，为System 1提供任务语义与场景视觉的条件输入。

输入与观察空间

符号	物理含义	自由度/类型	输入阶段说明
$\ell$	自然语言任务指令	文本序列	预训练阶段为视频描述，后训练/部署阶段为面向机器人的任务描述（如"抓取杯子并倒入水"）
$I_t$	头载相机当前图像	视觉RGB图像	第一视角环境观测，预训练阶段为人类/机器人视角，部署阶段为机器人Intel RealSense D435i相机视角
$o_t$	当前时刻复合观察	图像+本体感受状态	整体感知输入，融合视觉$I_t$与本体状态$q_t$，是后训练/部署阶段的核心输入
$q_t$	全身本体感受状态	复合状态量	仅包含上肢关节状态、躯干滚转/俯仰/偏航姿态、机器人基座高度，无下肢状态（论文明确定义）

1. 预训练阶段（Stage 1：学习人类操作先验）

• 视觉输入：EgoDex（829h人类第一视角操作视频）+ Humanoid Everyday（31h人形机器人数据） 视频帧，缓解人机视觉观测差距，捕捉人类手物交互的自然运动模式
• 语言输入：视频对应的文本描述（Video Description），与人类操作动作一一对应
• 监督信号：离散动作令牌（Discrete Action Tokens），由FAST算法对48DoF人机统一动作空间的连续动作编码得到（压缩至≈20令牌，L1重建损失0.005），用于自回归预测训练
• 核心操作：微调Qwen3-VL-2B-Instruct，仅训练其单步离散动作令牌预测能力，不做动作块预测，降低计算开销

2. 后训练/部署阶段（Stage 2 + Deployment：适配机器人控制）

• 视觉输入：机器人头载相机实时图像 $I_t$（Intel RealSense D435i）
• 语言输入：面向机器人的自然语言任务指令 $\ell$
• 本体输入：机器人实时本体感受状态 $q_t$
• 核心操作：无监督信号，仅将$I_t+\ell +q_t$编码为视觉-语言融合特征（VLM Features），作为System 1的固定条件输入，参数全程冻结

输出

• 预训练阶段：单步离散动作令牌，用于自回归预测的损失计算，核心目标是让模型学习视觉+语言→人类操作动作的语义映射，而非生成可执行动作
• 后训练/部署阶段：视觉-语言融合特征（VLM Features），高维隐藏特征向量，融合任务语义、视觉场景信息、人类运动先验，是System 1生成机器人动作的核心条件输入，无其他输出

1.2、System 1：动作专家（MM-DiT Action Expert）

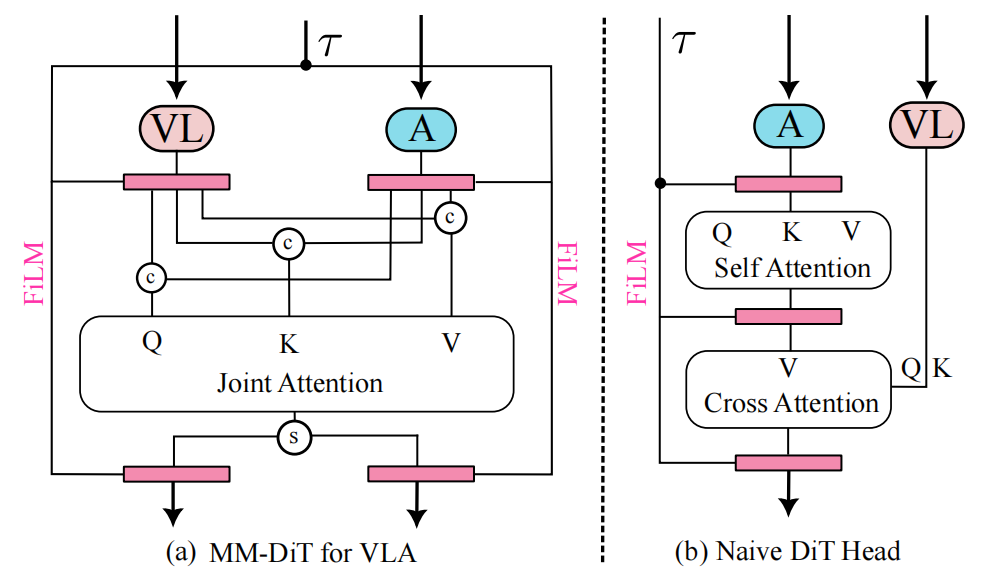

核心定位：机器人专属动作生成器，是模型的动作规划层，基于**流基多模态扩散变换器（MM-DiT）**实现（≈500M参数）；

负责将System 2的通用融合特征转化为机器人关节空间36维连续动作块 $\mathbf{a}\in {\mathbb{R}}^{36}$，仅在后训练和微调阶段更新参数，预训练阶段未参与。

输入空间

符号	物理含义	自由度/类型	说明
VLM Features	视觉-语言融合特征	高维向量	来自冻结的System 2，作为动作生成的核心条件特征
$q_t$	全身本体感受状态	复合状态量	机器人当前上肢关节、躯干姿态、基座高度的实时状态，后训练/部署阶段的必选输入
$ϵ$	高斯噪声	${\mathbb{R}}^{36}$	仅后训练阶段输入，用于流匹配损失计算，生成带噪动作$a_t^{\tau }$
$\tau$	流时间步	$[0,1]$均匀采样	仅后训练阶段输入，用于流匹配训练的时间条件调制

1. 后训练阶段（Stage 2：学习机器人具身动力学）

• 核心输入：冻结的VLM Features + 机器人实时本体状态$q_t$ + 高斯噪声$ϵ$ + 流时间步$\tau$
• 监督信号：真实机器人36维关节空间连续动作块 ${\mathbf{a}}_{t:t+H}$（$H$为预测视野）
• 核心操作：基于流匹配损失${\mathcal{L}}_{fm}$训练MM-DiT，学习从带噪动作$a_t^{\tau }=\tau a_t+(1-\tau )ϵ$还原真实机器人动作，实现视觉-语言特征→机器人关节动作的映射

2. 部署阶段（Deployment：实时生成平滑动作块）

• 核心输入：System 2实时输出的VLM Features + 机器人实时本体状态$q_t$
• 关键优化：引入训练时实时动作分块（RTC），基于已执行动作块预测未来动作块，抑制推理延迟导致的动作抖动
• 核心操作：无任何噪声输入（流基MM-DiT部署阶段无需噪声采样），直接输出平滑的36维连续动作块${\mathbf{a}}_{t:t+H}$，适配30Hz实时控制

输出：动作空间 $\mathbf{a}\in {\mathbb{R}}^{36}$

System 1输出连续动作块（Continuous Action Chunks） ${\mathbf{a}}_{t:t+H}$（未来$H$步的全身动作序列）

按控制逻辑拆分为28维直接执行动作(上肢) 和 8维高层指令(下肢) ：$14+14+3+1+1+1+1+1=36$ 维。

符号	物理含义	自由度	控制逻辑/接收方
${\mathbf{q}}_{hand}$	双手灵巧手目标关节角度	${\mathbb{R}}^{14}$	直接执行：驱动双手14个关节，实现精细手物交互
${\mathbf{q}}_{arm}$	双臂目标关节角度	${\mathbb{R}}^{14}$	直接执行：驱动双臂14个关节，实现上肢空间位置控制
${\mathbf{torso}}_{rpy}$	躯干滚转/俯仰/偏航目标姿态	${\mathbb{R}}^3$	传给System 0：8维高层指令之一，调整躯干姿态适配操作
$h_b$	机器人基座目标高度	${\mathbb{R}}^1$	传给System 0：8维高层指令之一，调整整体垂直操作高度
$v_x$	基座$x$方向水平线速度	${\mathbb{R}}^1$	传给System 0：8维高层指令之一，控制机器人前后移动
$v_y$	基座$y$方向水平线速度	${\mathbb{R}}^1$	传给System 0：8维高层指令之一，控制机器人左右平移
$v_{yaw}$	基座绕垂直轴偏航角速度	${\mathbb{R}}^1$	传给System 0：8维高层指令之一，控制机器人实时转向
$p_{yaw}$	基座目标偏航角	${\mathbb{R}}^1$	传给System 0：8维高层指令之一，定义机器人期望朝向

关键说明：System 1不直接输出下肢关节角度，仅输出28维上肢/手部直接执行动作和8维躯干/下肢高层指令；

8维高层指令是System 0的唯一输入，无其他额外指令。

动作维度	具体构成	对应机器人部位
28DoF	$q_{hand}$(14DoF×2)+$q_{arm}$(14DoF×2)	双手（14个活动关节）+双臂（14个活动关节）
3DoF	$tors{o}_{rpy}$	躯干（滚转、俯仰、偏航）
5DoF	$h_b$（底座高度）+$v_x/v_y$（水平线速度）+$v_{yaw}$（偏航角速度）+$p_{yaw}$（目标偏航）	机器人底座+下肢运动指令

---

1.3、System 0：下肢控制器（Lower-Body Controller）

核心定位：底层稳定控制器，是模型的硬件执行层，复用开源AMO RL-based tracking policy作为核心控制器（AMO非System 0别名），无需随模型微调，负责将System 1输出的8维躯干/下肢高层指令转化为安全、稳定的下肢关节角度，保证人形机器人移动与操作的整体平衡。

输入（修正核心错误：删除q_lower输入，q_lower为System 0输出）

System 0的输入为System 1输出的8维躯干/下肢高层指令，无其他本体状态或环境反馈输入（论文明确采用off-the-shelf AMO控制器，直接映射高层指令到下肢关节角）：
{ t o r s o r p y , h b , v x , v y , v y a w , p y a w } ∈ R 8 \{\boldsymbol{torso}_{rpy}, h_b, v_x, v_y, v_{yaw}, p_{yaw}\} \in \mathbb{R}^8 {torsorpy​,hb​,vx​,vy​,vyaw​,pyaw​}∈R8

输出

• 下肢关节角度：${\mathbf{q}}_{lower}\in {\mathbb{R}}^{15}$，论文明确定义为3维腰部关节角度 + 12维腿部关节角度，是驱动机器人下肢运动的直接控制量。

全身控制动作融合（修正维度描述错误）

System 1输出的28维上肢/手部直接执行动作，与System 0输出的15维下肢关节角度融合，形成43自由度全身控制动作，完全适配Unitree G1人形机器人硬件，融合公式与论文一致：

$$\underset{{\mathbf{q}}_{arm}（双臂）}{\underbrace{14}}+\underset{{\mathbf{q}}_{hand}（双手）}{\underbrace{14}}+\underset{{\mathbf{q}}_{lower}（下肢，System0生成）}{\underbrace{15}}=43$$

关键说明：躯干姿态${\mathbf{torso}}_{rpy}$由System 0结合8维高层指令统一处理，融入下肢关节角度的映射过程，并非单独作为自由度参与43维计算，论文中43维为上肢28维+下肢15维的固定硬件维度。

1.3、输入输出总结

输入空间

系统	输入符号/量	物理含义	阶段适用
System 2	$\ell +I_t+q_t$	语言指令+视觉图像+本体状态	后训练/部署
System 2	人类/机器人视频帧+视频描述	视觉+语言预训练数据	预训练
System 1	VLM Features + $q_t+ϵ+\tau$	融合特征+本体状态+噪声+流时间步	后训练
System 1	VLM Features + $q_t$	融合特征+本体状态（RTC优化）	部署
System 0	8维躯干/下肢高层指令	${\mathbf{torso}}_{rpy}+h_b+v_x+v_y+v_{yaw}+p_{yaw}$	后训练/部署

动作输出空间

符号	维度	所属系统	控制方式
$\mathbf{a}\in {\mathbb{R}}^{36}$	36DoF	System 1	关节空间连续动作块
${\mathbf{q}}_{arm}/{\mathbf{q}}_{hand}$	28DoF	System 1	直接执行
8维高层指令	8DoF	System 1	传给System 0
${\mathbf{q}}_{lower}$	15DoF	System 0	底层关节控制
全身控制动作	43DoF	System 1+System 0	融合执行

二、分阶段训练

这是Ψ₀能用极少数据实现SOTA性能的关键，针对“人机数据异质、联合训练低效”的痛点，

• 提出 “预训练（学人类知识）-后训练（学机器人控制）-微调（适配具体任务）” 的三阶段训练策略，

• 全程解耦学习目标、冻结已训练模块、只针对目标模块更新，

• 最大化异质数据的利用效率，核心数据量仅为829小时人类第一视角视频+30小时真实机器人数据（约为现有模型的1/10）。

阶段1：基于人类第一视角视频的VLM预训练（System 2）

核心目标

让System 2学习人类操作的任务语义+与机器人任务对齐的视觉表征，无需学机器人控制，只需要掌握“人类怎么做操作任务”的先验知识。

关键技术细节

1. 选用高质量数据：核心用EgoDex数据集（829小时人类第一视角灵巧操作视频，如开门、拿杯子、拧瓶盖），补充Humanoid Everyday数据集（31小时人形机器人数据），减少人机视觉差距；
2. 统一人机动作表征：设计48DoF的任务空间动作表征，兼容人类手部和机器人末端执行器（均定义为“手腕位姿+指尖位置”），实现人机数据的联合训练；
3. FAST动作令牌化：解决高维动作计算成本高的问题——用50万条随机动作训练FAST令牌器，将连续的48DoF动作压缩为约20个离散令牌，且L1重建损失仅0.005（压缩后几乎无信息损失）；
4. 仅预测单步动作：预训练时只让VLM自回归预测单步动作令牌，而非动作块，大幅降低计算成本（因为预训练只需要学语义，不需要学长时程控制）。

训练配置

64张A100 GPU训练10天，学习率1e-4，全局批次1024，保证训练效率和效果。

阶段2：基于真实机器人数据的动作专家后训练（System 1）

核心目标

让System 1学习人形机器人的具身动力学，能将System 2的VL特征转化为机器人关节空间的精准动作，全程冻结System 2的参数（避免破坏已学的人类知识）。

关键技术细节

1. 冻结VLM骨干：只从头训练System 1的MM-DiT，不改动System 2，保证人类先验知识不丢失；
2. 流匹配损失训练：针对机器人连续动作生成的需求，采用流匹配损失替代传统扩散损失，核心逻辑是“让模型学习从带噪声的动作中还原真实的机器人关节动作”，生成的动作更平滑、更适配真实机器人控制；
3. 任务无关的跨任务数据：用Humanoid Everyday数据集的真实机器人数据训练，让动作专家学习通用的机器人控制能力，而非单一任务。

训练配置

32张A100 GPU训练30小时，学习率1e-4，全局批次2048，快速学完机器人通用控制能力。

阶段3：基于少量域内数据的动作专家微调（System 1）

核心目标

让模型快速适配具体的真实世界移动操作任务，仅微调System 1，无需改动System 2，实现“少量数据快速适配”。

关键技术细节

1. 仅微调动作专家：System 2和System 0均冻结，只更新System 1的参数，训练成本极低；
2. 少量高质量遥操作数据：每个任务仅用80条遥操作轨迹数据，远少于现有模型的海量数据需求；
3. 适配长时程任务：微调4万步，采用余弦学习率调度，让模型能生成超2000步的长时程动作块（30Hz下约1分钟的连续操作）。

训练核心优势：三阶段层层递进，先学通用的人类知识，再学通用的机器人控制，最后学具体的任务适配，每一步都不做无用功，从根本上解决了传统模型“人机数据混合训练、两种知识相互干扰”的问题，实现了极致的数据效率。

3、三大落地关键技术优化

Ψ₀的设计不仅关注"训练性能"，更关注真实世界的部署落地——机器人模型的核心价值是在真实世界中稳定执行任务。

三大关键技术，分别解决推理抖动、遥操作数据质量低、动作特征融合效率差的实际问题，让模型从"实验室训练"真正走到"真实机器人执行"。

三大技术的协同关系

┌─────────────────────────────────────────────────────────────┐
│  训练阶段                                                    │
│  ┌─────────────┐    ┌─────────────┐    ┌─────────────────┐ │
│  │  EgoDex预训练 │ → │ Humanoid后训练 │ → │ 任务特定微调      │ │
│  │  (VLM主干)   │    │ (MM-DiT头)   │    │ (RTC+高质量数据) │ │
│  └─────────────┘    └─────────────┘    └─────────────────┘ │
│         ↑                    ↑                    ↑         │
│    学习视觉-语言-动作关联   MM-DiT架构优化      定制化遥操作采集 │
│                                                      RTC训练 │
└─────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────┐
│  部署阶段                                                    │
│  ┌─────────────┐    ┌─────────────┐    ┌─────────────────┐ │
│  │  VLM编码    │ → │ MM-DiT解码   │ → │ RTC平滑执行      │ │
│  │  (理解任务)  │    │ (生成动作)   │    │ (消除抖动)       │ │
│  └─────────────┘    └─────────────┘    └─────────────────┘ │
│         ↑                    ↑                    ↑         │
│    System 2: 慢思考      System 1: 快生成      System 0: 稳定控制 │
│    (2B参数, ~160ms)      (500M参数)           (RL策略, 实时)   │
└─────────────────────────────────────────────────────────────┘

三大技术形成完整闭环：

• MM-DiT解决"生成质量"问题，让动作精准
• 定制化遥操作解决"数据质量"问题，让微调有效
• RTC解决"执行平滑"问题，让部署稳定

三者缺一不可，共同支撑Ψ₀在真实世界长时程任务中的SOTA性能（平均成功率比第二名GR00T-N1.6高40%+）。

3.1、训练时实时动作分块（RTC, Real-Time Chunking）：解决模型推理抖动问题

待解决问题：推理延迟导致的"停-想"行为

Ψ₀整体参数量超25亿（VLM 2B + Action Expert 500M），单次前向推理耗时约160ms。在真实部署中，这会产生严重的时间错位问题：

• 机器人在等待推理结果时，必须暂停当前动作执行（“停”）
• 获得新动作块后，再启动执行（“想”）
• 这种"停-想"循环导致运动抖动、轨迹不连续，甚至引发物理碰撞

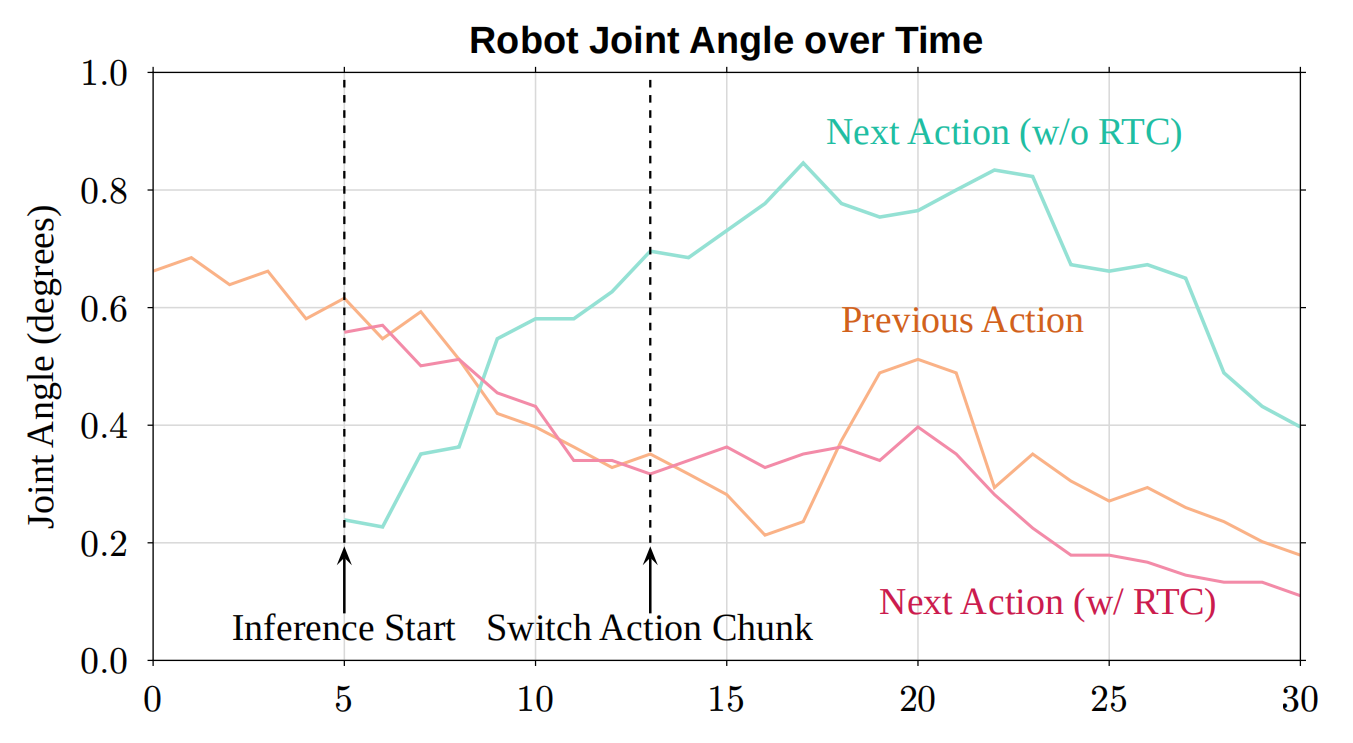

如下图所示，无RTC时，连续两个动作块在切换点出现显著偏差（青色线"Next Action (w/o RTC)"），机器人关节角度发生跳变。

上面图的关键对比：

• 青色线（无RTC）：两个动作块在切换点偏差巨大
• 红色线（有RTC）：连续动作几乎重合，偏差被抑制

场景	无RTC	有RTC
动作曲线	锯齿状，切换点跳变	平滑曲线，无缝衔接
机器人表现	"停-启"卡顿，易碰撞	丝滑运动，连续执行
长时程任务	早期失败（抖动导致物体掉落）	稳定完成2000+步
物理安全	抖动可能导致硬件损伤	平滑运动保护机器人

核心技术细节：训练时模拟推理延迟

Ψ₀采用训练时RTC（而非测试时梯度引导），核心机制如下：

数学建模：

• 设动作块预测时域为 $H$，执行时域为 $s$（$s<H$，保证动作重叠）
• 最大推理延迟为 $d_{\max }\in [0,H-s)$，单位为时间步
• 训练时，对每个样本随机采样延迟 $d\sim \text{Uniform}(0,d_{\max })$

噪声掩码策略：

• 标准流匹配目标：${\mathcal{L}}_{fm}=\mathbb{E}\left[\Vert v_{\rho }^{flow}({\mathbf{z}}_t,{\mathbf{a}}_t^{\tau },\tau )-(ϵ-{\mathbf{a}}_t)\Vert \right]$
• RTC修改：将动作块前 $d$ 个token的扩散噪声直接替换为已执行动作的真实值，并在损失计算中 掩码（mask out） 这些token
• 这强制模型学习：基于已确定执行的动作前缀，预测与之平滑衔接的后续动作

与测试时RTC的对比：

方法	原理	缺点	Ψ₀选择
测试时RTC	推理时用梯度引导，强制动作连续性	需要迭代优化，增加推理延迟，不稳定	❌ 未采用
训练时RTC	训练时模拟延迟，模型原生学习平滑性	无需额外推理开销，稳定性高	✅ 采用

实际效果：从"卡顿抖动"到"丝滑执行"

• 有RTC：连续动作块之间的偏差被强烈抑制（图4红色线），机器人运动平滑，能稳定完成2000+步的长时程任务
• 无RTC：动作切换点出现大幅跳变（图4青色线），导致抖动、卡顿，甚至物理碰撞

RTC是Ψ₀能在真实世界部署的必备基础优化，没有它，大模型的推理延迟将使长时程任务无法完成。

如果上面看不太懂，没关系，看下面的，更通俗易懂

A、先理解核心矛盾：模型推理需要时间，但机器人不能停

时间线对比

理想情况（无限算力，推理时间为0，控制频率30Hz≈33ms/步，动作生成之间没有时间相隔）：
时间: 0ms    33ms   66ms   100ms  133ms  166ms
动作: [====动作块A====][====动作块B====][====动作块C====]
执行: ↑执行A↑          ↑执行B↑          ↑执行C↑
      无缝衔接，完美！

现实情况（Ψ₀推理耗时160ms，控制频率30Hz≈33ms/步）：
时间: 0ms    33ms   66ms   100ms  133ms  166ms  200ms
动作: [====动作块A====]
执行: ↑执↑行↑A↑(前3步)  ???    ???    ???    [====动作块B====]
                          ↑机器人卡住！↑      ↑执行B↑

问题：从第4步到第6步，机器人没有新动作，只能"停"

关键洞察：推理160ms ≈ 5个控制周期，机器人执行完动作块A的前几节后，必须等待新动作块B生成，这段时间机器人只能冻结或重复旧动作，导致抖动。

---

B、RTC的解决思路：让动作块"重叠"，平滑过渡

核心思想：动作块A还没执行完，就开始生成动作块B

无RTC（动作块不重叠）：
动作块A: [a0, a1, a2, a3, a4, a5, a6, a7]  (8步)
执行:    [↑↑↑↑↑↑↑↑]  执行完A，停！等B生成...

动作块B:                          [b0, b1, b2, b3, b4, b5, b6, b7]
执行:                             [↑↑↑↑↑↑↑↑]  执行完B，停！等C...

问题：A和B之间有空档，机器人"停-启"抖动

有RTC（动作块重叠，执行s步，预测H步，s < H）：
动作块A: [a0, a1, a2, a3, a4, a5, a6, a7]  H=8步
执行:    [↑↑↑]                          只执行前s=3步

动作块B:      [b0, b1, b2, b3, b4, b5, b6, b7]
             ↑b0=a3, b1=a4, b2=a5↑           (与前3步重叠)
执行:         [↑↑↑]                          执行前3步...

动作块C:           [c0, c1, c2, c3, c4, c5, c6, c7]
                  ↑c0=b3, c1=b4, c2=b5↑
执行:              [↑↑↑]...

效果：机器人永远有动作执行，不会"停"！

---

C、RTC的关键：训练时就要"教"模型怎么重叠

为什么不能只在推理时做重叠？

如果只在推理时简单拼接，会出现动作不连续：

 naive重叠（无RTC训练）：
动作块A最后3步: [0.5, 0.6, 0.7] (某个关节角度)
动作块B前3步:  [0.2, 0.3, 0.4] (模型预测，不知道A的结尾)

拼接点: ...0.6, 0.7 | 0.2, 0.3...
              ↑跳变！从0.7跳到0.2，机器人抖动

无RTC的问题：两次预测"各说各话"

第1次预测（t=0时刻）：
观察图片 + 指令"拿杯子" → 模型输出动作块A
动作块A: [0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8]  (某个关节角度值)

执行: [0.1, 0.2, 0.3]  ← 执行前3步，机器人手臂移动到0.3

160ms后，第2次预测（t=160ms时刻）：
观察新图片 + 指令"拿杯子" → 模型输出动作块B
动作块B: [0.25, 0.15, 0.35, 0.45, 0.55, 0.65, 0.75, 0.85]

问题出现了！
第1次预测的第3步是 0.3
第2次预测的第0步是 0.25

拼接: ...0.2, 0.3 | 0.25, 0.15...
                 ↑跳变！从0.3降到0.25，机器人会"抖"一下

为什么会这样？

• 两次预测时，模型不知道对方预测了什么
• 各自独立优化，没有"连续性约束"
• 就像两个人接力跑步，没有交接棒训练，容易掉棒

---

D、RTC训练：强制模型"交接棒"

核心思想：训练时，让模型看到"我已经执行到0.3了，请从0.3继续"

RTC训练的具体步骤：

1. 从训练数据中取一个真实动作块（ground truth）：
   GT: [0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8]

2. 随机选一个延迟d（比如d=2），模拟"已经执行了2步"：
   已执行: [0.1, 0.2]  ← 确定已知，不再改变

3. 构造训练输入：
   - 前d=2步：用真实值 [0.1, 0.2]（不加噪声，是确定的）
   - 后面6步：加噪声，变成 [0.35, 0.45, 0.55, 0.65, 0.75, 0.85]（随机噪声）

   输入动作块: [0.1, 0.2, 0.35, 0.45, 0.55, 0.65, 0.75, 0.85]
              ↑已知    ↑从这里开始去噪

4. 模型任务：预测噪声，去噪后得到：
   预测输出: [0.1, 0.2, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9]
            ↑保持    ↑必须与0.2平滑衔接！

5. 损失计算：只算后面6步的误差，前2步mask掉（因为已经执行完了）
   Loss = || [-, -, 0.4-0.4, 0.5-0.5, 0.6-0.6, 0.7-0.7, 0.8-0.8, 0.9-0.8] ||
          ↑mask   ↑只算这些

---

E、对比图：无RTC vs 有RTC训练

无RTC训练（模型"蒙眼"预测）

训练样本：
输入: [???, ???, ???, ???, ???, ???, ???, ???]  (全是噪声，不知道上下文)
       ↓
模型: "我从头预测，随便生成一个合理的轨迹"
       ↓
输出: [0.15, 0.25, 0.35, 0.45, 0.55, 0.65, 0.75, 0.85]

问题：这个输出和上一次预测没关系！
上次预测结尾: 0.3
这次预测开头: 0.15
拼接跳变: 0.3 → 0.15 ❌

有RTC训练（模型"知道"从哪继续）

训练样本（d=2）：
输入: [0.1, 0.2, ???, ???, ???, ???, ???, ???]
       ↑已知起点  ↑要预测后面
       ↓
模型: "我已经在0.2了，必须从0.2平滑延续"
       ↓
输出: [0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8]

验证：和上次预测完美衔接！
上次预测结尾: 0.2
这次预测开头: 0.2
拼接: 0.2 → 0.2 ✓ 无缝！

---

F、RTC的随机性：模拟各种延迟情况

训练时，每次随机选d（0到d_max之间）：

样本1: d=0（刚启动，没有已执行动作）
输入: [???, ???, ???, ???, ???, ???, ???, ???]  (标准训练)

样本2: d=2（执行了2步）
输入: [0.1, 0.2, ???, ???, ???, ???, ???, ???]

样本3: d=5（执行了5步，快执行完了）
输入: [0.1, 0.2, 0.3, 0.4, 0.5, ???, ???, ???]

效果：模型学会在任何"已执行前缀"条件下，都能平滑延续！

---

H、部署时的实际流程

时间: 0ms                    160ms                  320ms
     ↓                        ↓                      ↓
观察: 看到杯子在桌上          看到手靠近杯子          看到手指接触杯子
     ↓                        ↓                      ↓
模型: 预测动作块A              预测动作块B             预测动作块C
     [a0,a1,a2,a3,a4,a5,a6,a7] [b0,b1,b2,b3,b4,b5,b6,b7] [c0,c1,c2,c3,c4,c5,c6,c7]
     ↓                        ↓                      ↓
RTC: 前0步已知（d=0）         前3步已知（d=3）         前3步已知（d=3）
     输入: [???...]           输入: [a0,a1,a2,???...]  输入: [b0,b1,b2,???...]
     ↓                        ↓                      ↓
执行: [a0,a1,a2]             [b0,b1,b2]              [c0,c1,c2]
     ↑↑↑                      ↑↑↑                     ↑↑↑
     实际: a0=0.1, a1=0.2, a2=0.3   b0=0.3, b1=0.4, b2=0.5   c0=0.5, c1=0.6, c2=0.7
           ↑注意！b0=a2=0.3           ↑注意！c0=b2=0.5

轨迹: 0.1 → 0.2 → 0.3 → 0.3 → 0.4 → 0.5 → 0.5 → 0.6 → 0.7
                      ↑无缝！              ↑无缝！

---

RTC训练 = 每次训练时，随机"冻结"动作块的前几帧为真实值，让模型学习"从这里往后怎么接"，这样部署时就能用上一帧的结尾作为下一帧的开头，实现永不中断的平滑运动。

3.2、 定制化遥操作框架：解决高质量数据采集问题

待解决问题：现有遥操作系统的三大痛点

现有方案存在根本性缺陷，导致采集的微调数据质量低：

现有方案	问题	后果
端到端全身映射（如TWIST2）	直接映射人类全身动作，噪声大、易摔倒	数据不稳定，机器人频繁失衡
显式基座分离（如AMO）	需额外控制器或多操作员配合	操作复杂，数据一致性差
简化手部控制（用夹爪代替灵巧手）	丢失手指精细动作信息	无法完成拧瓶盖、拉抽屉等灵巧操作

核心技术细节：单操作员+三模块分离架构

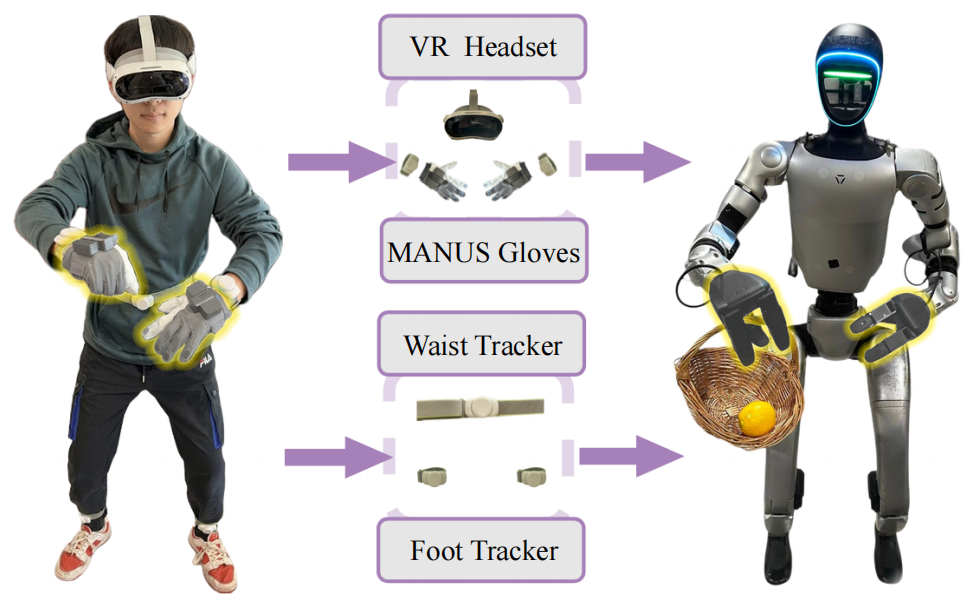

Ψ₀设计了一套**“分而治之”**的遥操作框架（如下图所示），将全身控制解耦为三个独立模块，各用最优硬件采集：

┌─────────────────────────────────────────────────────────┐
│                    人类操作员（单人）                      │
├─────────────────┬─────────────────┬─────────────────────┤
│   上肢姿态模块   │   灵巧手部模块   │    下肢运动模块      │
├─────────────────┼─────────────────┼─────────────────────┤
│ PICO VR头显     │ MANUS数据手套   │ 腰部追踪器          │
│ + 手腕追踪器    │ (双手)          │ + 脚部追踪器        │
├─────────────────┼─────────────────┼─────────────────────┤
│ ↓ 逆运动学(IK)  │ ↓ 直接映射      │ ↓ 提取速度/朝向指令  │
│ 求解7+7=14DoF   │ 14DoF手指关节   │ 传递给System 0      │
│ 手臂+3DoF躯干   │ (每手7DoF)      │ (RL-based控制器)    │
└─────────────────┴─────────────────┴─────────────────────┘
                           ↓
              合并为36DoF动作指令 → 机器人执行

关键设计决策：

1. 上肢：IK求解而非直接映射

   • 人类与机器人手臂长度、关节限制不同，直接映射会导致奇异点
   • 用VR头显和手腕追踪器获取末端执行器位姿，通过IK求解机器人关节角，保证运动学可行性

2. 手部：MANUS手套直接捕捉

   • 每手指3个关节，双手共14DoF
   • 直接映射到机器人灵巧手，保留全部精细操作能力
   • 解决视觉追踪的遮挡问题（手掌与物体自遮挡）

3. 下肢：高层指令而非低层关节

   • 不直接控制15DoF腿部关节
   • 而是提取水平速度 $(v_x,v_y)$、偏航角速度 $v_{yaw}$、目标偏航 $p_{yaw}$、躯干姿态 $tors{o}_{rpy}$、基座高度 $h_b$ 共8DoF指令
   • 传递给System 0（AMO的RL策略），由其负责稳定底层控制

实际效果：高质量数据的三大保障

保障	说明
稳定性	下肢由专用RL控制器负责，避免直接映射导致的摔倒
表达性	14DoF灵巧手控制，支持拧、拉、捏等精细操作
效率性	单操作员即可完成全身控制，数据采集成本大幅降低

采集的遥操作数据质量高、动作平滑、任务完成度高，为后续微调提供了优质的数据基础（每个任务80条轨迹）。

---

3.3、 MM-DiT动作头：解决动作-认知特征融合效率低问题

待解决问题：朴素DiT的"弱条件化"缺陷

传统朴素DiT（Diffusion Transformer）原本用于文本条件图像生成（如Stable Diffusion），直接迁移到VLA存在结构性缺陷：

朴素DiT架构（下面图b所示）：

• 视觉-语言（VL）特征仅作为Cross-Attention的K/V
• 动作（A）特征通过Self-Attention处理
• 问题：VL特征对动作的 conditioning 是"间接的"，无法深度指导动作生成

这导致高精度操作任务（如拧水龙头需协调多关节、拉托盘需力控制）频繁失败。

核心技术细节：MM-DiT的双流联合设计

MM-DiT（Multi-Modal Diffusion Transformer）基于Stable Diffusion 3的架构，针对VLA场景做关键适配（图3a）：

架构对比：

组件	朴素DiT	MM-DiT
时间条件化	仅调制动作特征	双流FiLM调制：分别调制VL特征和A特征
特征交互	Cross-Attention（VL→A单向）	Joint Global Attention（VL↔A双向）
信息融合	浅层、单向	深层、双向、全局

技术细节展开：

1. 双调制FiLM（Feature-wise Linear Modulation）

   • 流时间步 $\tau$ 的特征经过MLP后，生成缩放因子 $\gamma$ 和偏置 $\beta$
   • 分别应用于VL分支和A分支：$\text{FiLM}(x,\gamma ,\beta )=\gamma \odot x+\beta$
   • 这让视觉-语言特征和动作特征各自适配扩散过程的时间动态

2. 联合全局注意力（Joint Global Attention）

   • 将VL token和A token拼接为统一序列
   • 在每个Transformer块中，执行全局自注意力（而非分离的Self-Attention + Cross-Attention）
   • 注意力权重计算：$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$
   • 效果：VL特征和动作特征在每一层都深度交互，视觉-语言"认知"直接指导动作"生成"

数学流程：

输入: VLM特征 z_t, 噪声动作 a_t^τ, 时间步 τ
      ↓
[VL分支] ← FiLM(τ) → [A分支]
      ↓                    ↓
   VL tokens             A tokens
      └────────┬───────────┘
               ↓
        Joint Global Attention
               ↓
        预测噪声 ε (即动作修正量)

实际效果：高精度灵巧操作的关键

消融实验（Table I）显示：

配置	右臂拾取	左臂拾取	双臂搬运	整体成功率
朴素DiT	1/10	1/10	1/10	0/10
MM-DiT	9/10	2/10	3/10	2/10
+ Post-Training	8/10	6/10	6/10	6/10
+ RTC	9/10	9/10	10/10	9/10

• MM-DiT vs 朴素DiT：成功率从0%提升至20%+，是从"完全失败"到"基本可用"的关键跃迁
• 在高精度任务（如Task 1拧水龙头、Task 8拉托盘）中，MM-DiT的优势更加明显

MM-DiT的深度特征融合能力，让VLM的"认知理解"真正转化为"精准关节控制"，是实现灵巧操作的核心架构创新。

分享完成~

还是推荐进行复现和实践部署：

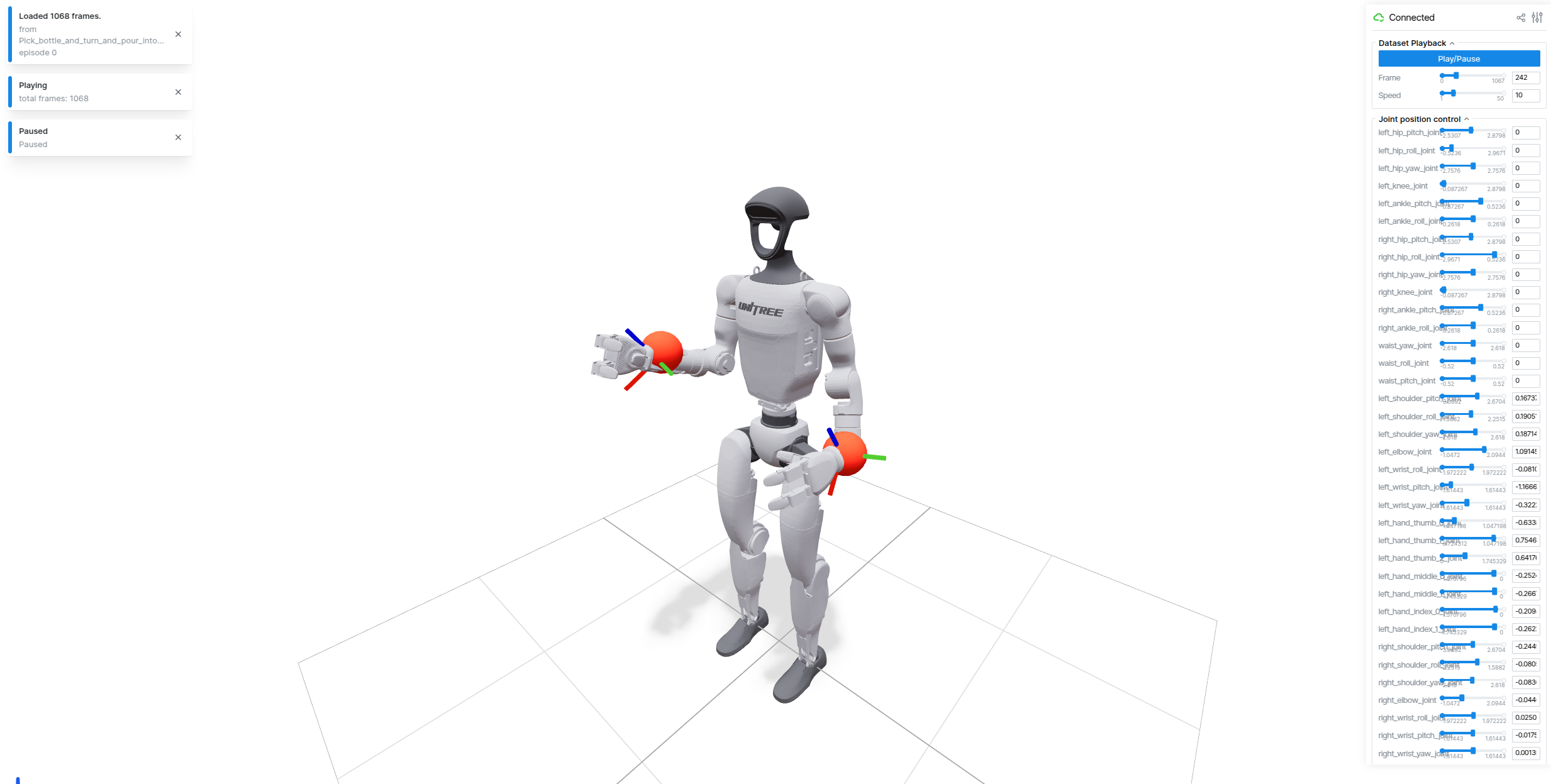

《VLA 系列》复现 Ψ₀ | Psi0 | 通用人形机器人 | 移动操作模型

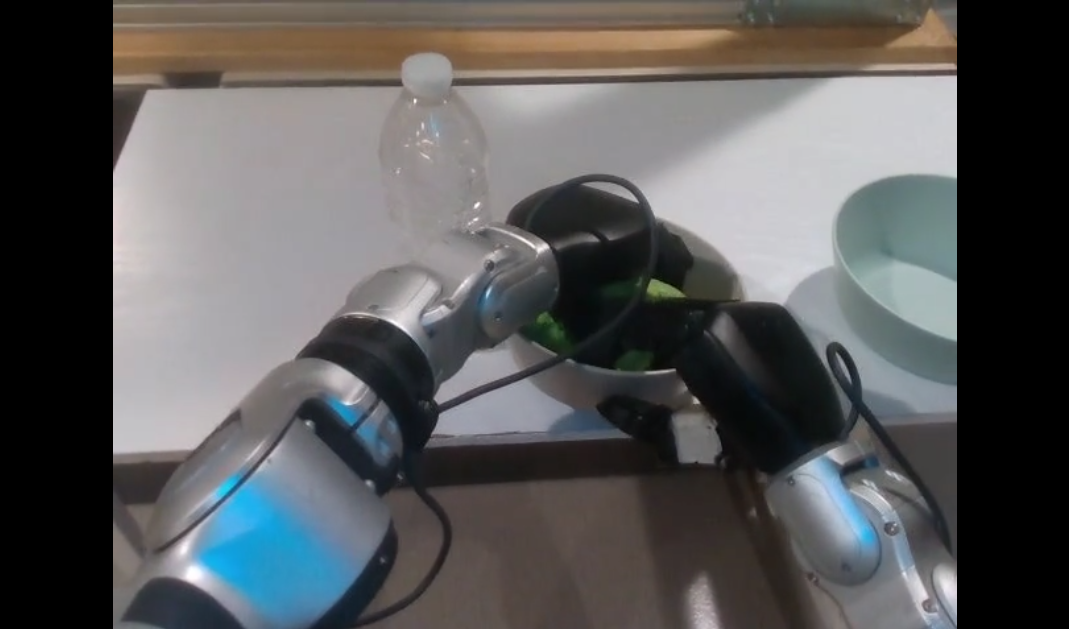

示例数据，双手协调，一手稳定，一手擦拭

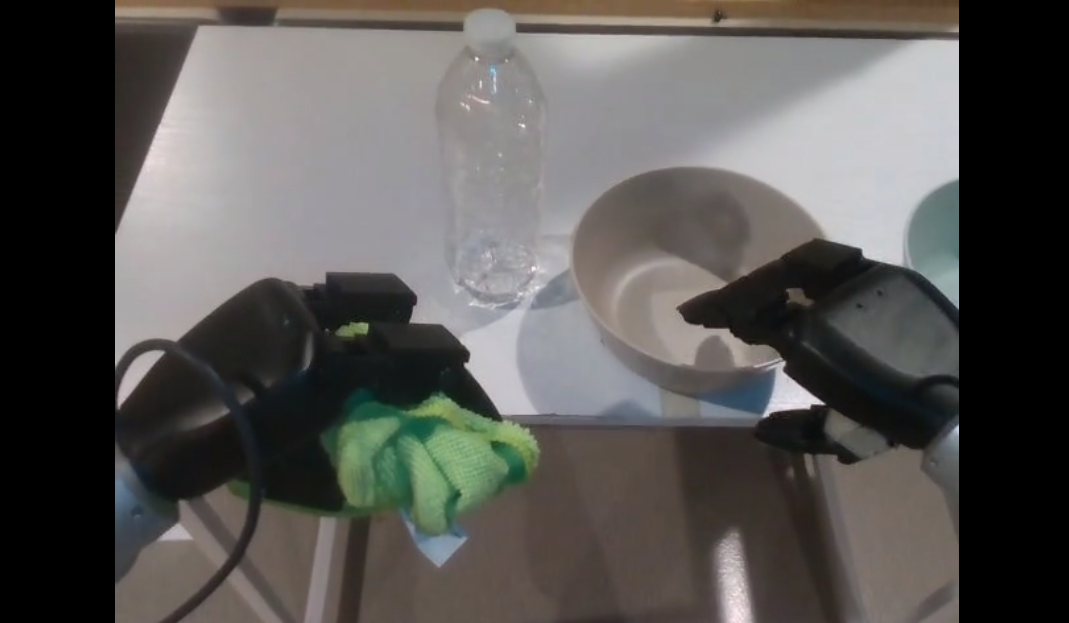

双手协调，开始擦拭

后续继续更新~
