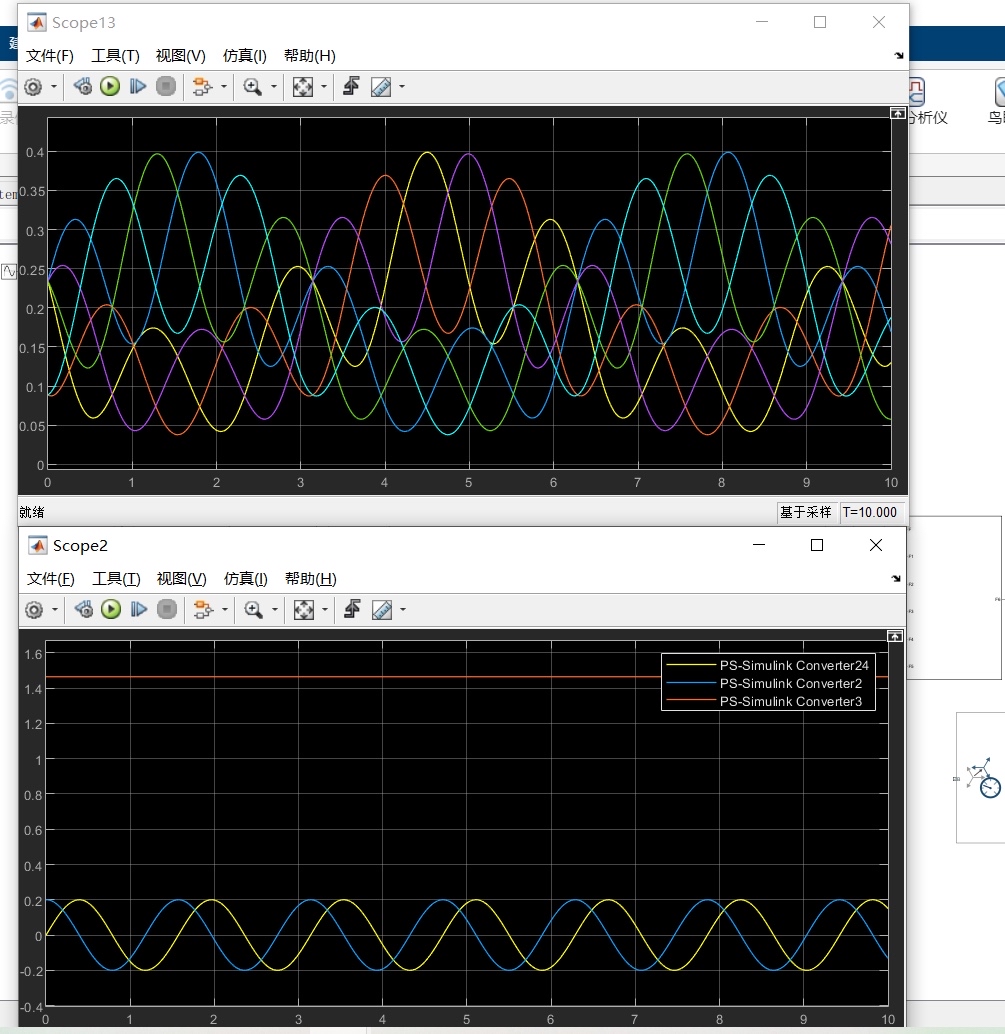

有没有想过无人机云台的稳定控制是怎么实现的？今天咱们手把手用MATLAB玩转Stewart平台仿真，这个六自由度并联机器人可是运动控制的经典案例。直接上干货，先看效果：在Simulink里搭建的模型能让平台跟着预设轨迹跳舞，误差控制在0.1mm以内。

先打开Simscape Multibody工具箱，咱们从零开始搭机械结构。关键在六个支腿的球铰链设置，这里有个坑要注意：

% 支腿运动副配置（重点看球铰）
leg_joint = simscape.multibody.Joint('RIGID_JOINT', ...
    'Primary', base_face, ...
    'Secondary', platform_face, ...
    'Constraint', 'Planar');  % 改这个参数调约束类型

这里要是约束类型选错，仿真时支腿会乱抖。实测发现用球铰+圆柱副组合最稳，既保证自由度又避免过约束。

接下来是运动学的重头戏——逆解算法。咱们直接在Simulink里写了个实时计算的函数块：

function leg_lengths = inverse_kinematics(pose)
    % pose输入格式：[x,y,z,roll,pitch,yaw]
    platform_center = pose(1:3);
    R = eul2rotm(pose(4:6));  % 欧拉角转旋转矩阵

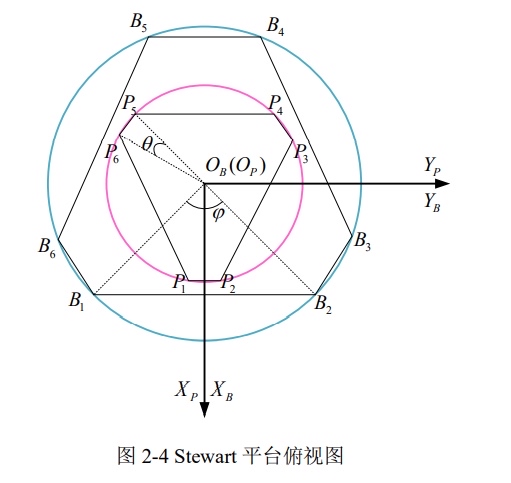

    % 基础坐标系下的铰点坐标（需提前标定）
    base_points = [...] ;
    platform_points = [...] ;

    % 支腿向量计算
    leg_vectors = (platform_center + (R * platform_points'))' - base_points;
    leg_lengths = vecnorm(leg_vectors, 2, 2);  % 关键在这句向量二范数
end

这个函数每秒能跑2000次以上，完全满足实时控制需求。注意platform_points要用实测数据，图纸尺寸和实际装配可能有毫米级偏差。

MATLAB并联机器人Stewart平台仿真simulink simscape 运动学

仿真时最抓狂的是遇到奇异位形。有次仿真中平台倾斜45度时突然卡死，检查发现雅可比矩阵的行列式接近零。后来加了位形检测模块：

if cond(J) > 1e4  % 条件数过大报警
    warning('接近奇异位形! 当前姿态: %s', mat2str(pose));
end

这个判断条件救了命，现在跑复杂轨迹再也没崩过。

最后说个调试小技巧：在Simscape的Solver Configuration里把相对误差调到1e-6，绝对误差设1e-8，仿真精度直接上两个台阶。要是看到支腿高频率抖动，别急着调参数，先检查是不是积分算法选错了——ode15s处理这种刚性系统最合适。

仿真跑通后导出数据，用这个骚操作生成平台运动轨迹视频：

simlog = simout.logsout;
smplot(simlog)  % 自带可视化工具
% 更装X的可以用这个：
p = platform_pose.Data;
plot3(p(:,1),p(:,2),p(:,3),'LineWidth',2);
hold on
quiver3(p(:,1),p(:,2),p(:,3),...);

搞控制算法的同学可以接着用这个模型做PID整定，实测平台稳定时间能压到0.3秒内。下次可以聊聊怎么用这个模型做扰动补偿，风洞实验都能省了。
