基于单片机的自动搬运机器人设计

一、系统设计背景与需求分析

在工业生产、仓库管理等场景中，传统货物搬运多依赖人工或大型自动化设备：人工搬运存在效率低、劳动强度大、易受疲劳影响导致货物损坏等问题，尤其在重复性搬运任务中，人力成本与出错率居高不下；而大型自动化搬运设备（如AGV）虽效率高，但成本昂贵、体积大，难以适配小型车间、便利店仓库等狭窄空间。基于此，设计一款以单片机为核心的小型自动搬运机器人，兼具低成本、灵活性与实用性，具有显著的场景适配价值。

该系统需满足四大核心需求：一是自动导航，能沿预设路线（如地面黑线）或简单自主规划路径移动，无需人工操控；二是货物交互，可精准识别货物位置并完成抓取、搬运、卸货动作；三是安全避障，在移动过程中遇到障碍物（如货架、人员）时能及时停车或绕行；四是稳定运行，适配5-10kg的常见货物重量，且在室内复杂环境（如地面轻微凸起、光线变化）下保持功能稳定。同时，系统需控制硬件成本，便于中小商户或小型车间推广使用。

二、系统硬件设计

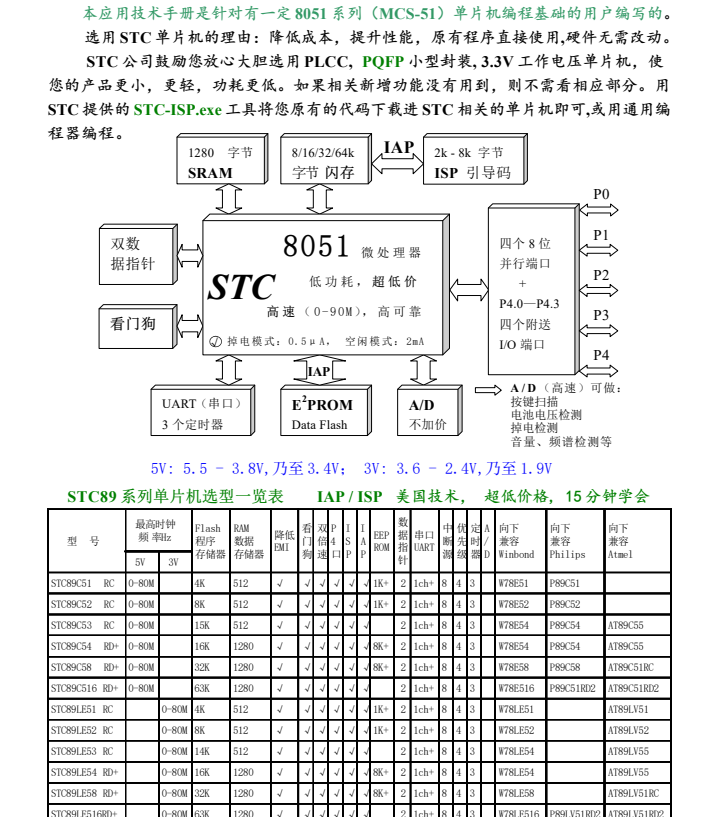

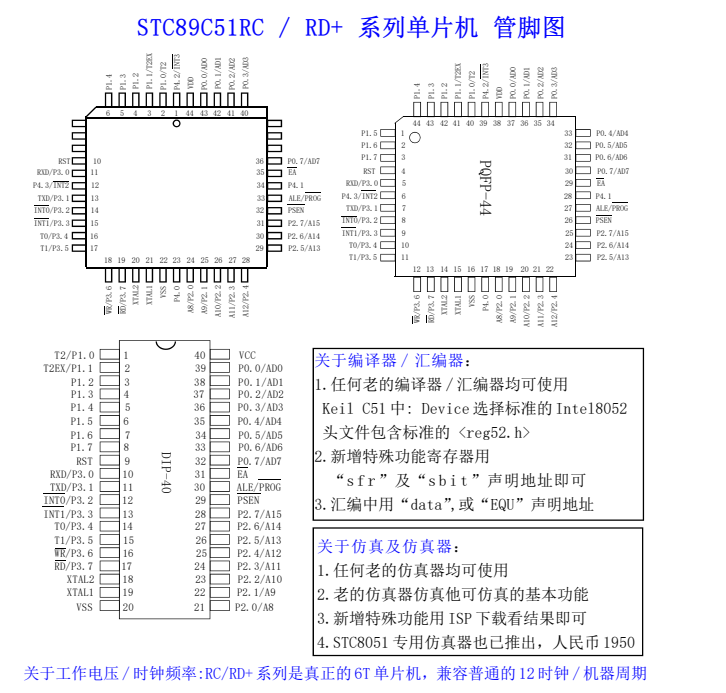

系统硬件以AT89S52单片机为控制核心，该型号单片机具备8K字节Flash存储、多组I/O接口与定时器，能满足机器人多模块协同控制需求，且价格低廉、开发难度低，适合小型设备设计。围绕单片机，硬件系统分为四大功能模块：

动力模块采用2组直流减速电机（分别控制机器人左右轮），搭配L298N电机驱动板实现电机转速与转向控制——驱动板通过单片机I/O口接收控制信号，可输出正反转电流，带动机器人实现前进、后退、左转、右转动作；电机选用带编码器的型号，能实时反馈转速数据至单片机，辅助调节移动速度，避免因负载变化导致的速度偏差。

感知模块包含三类传感器：红外循迹传感器（安装于机器人底部），通过检测地面预设黑线的反射光信号，为导航提供位置参考；HC-SR04超声波传感器（安装于机器人前端），通过发射与接收超声波计算与前方物体的距离，实现避障功能，探测距离范围2cm-400cm，精度可达±0.5cm；红外接近传感器（安装于机械爪附近），用于检测货物是否到达抓取位置，触发抓取动作。

执行模块采用2自由度小型舵机控制的机械爪，舵机通过PWM信号接收单片机指令，可实现爪子开合与角度调整，最大抓取力度适配10kg货物；机械爪安装于机器人顶部的小型升降台（由微型步进电机驱动），可调节抓取高度，适配不同高度的货物存放台。

电源模块选用12V锂电池组，通过稳压模块分别为单片机（5V）、电机（12V）、传感器（5V）供电，确保各模块电压稳定，单次充电可支持4-6小时连续工作，满足单日搬运需求。

三、系统软件设计思路

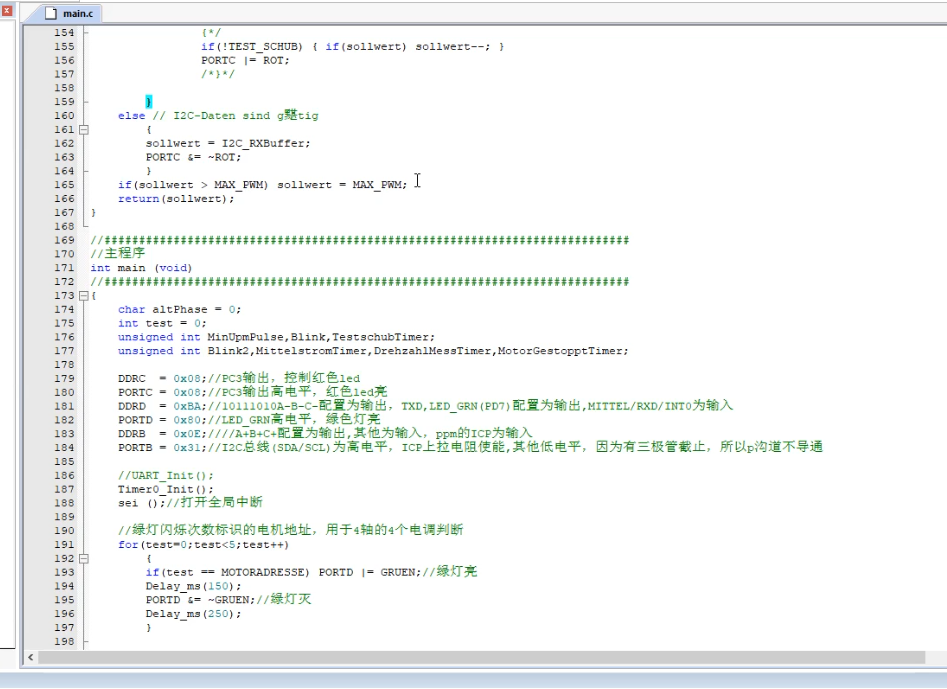

系统软件以C语言为开发语言，基于Keil C51开发环境编写，采用“主程序+子程序”的模块化设计，核心逻辑围绕“导航-感知-执行”闭环展开，确保各模块协同响应。

软件首先执行系统初始化：完成单片机I/O口（定义电机、传感器、舵机控制引脚）、定时器（设置电机转速调节周期、超声波测距周期）、传感器（校准红外循迹阈值、超声波测距参数）的初始化配置，使各模块进入就绪状态。初始化后，程序进入循环等待模式，优先响应导航指令。

导航控制子程序是核心：红外循迹传感器实时采集地面光信号，若检测到黑线（预设路线），单片机通过对比左右传感器的信号强度，判断机器人是否偏离路线——若左侧传感器未检测到黑线，说明机器人偏右，单片机控制左电机加速、右电机减速，调整方向回正；若右侧传感器未检测到黑线，则反之。若无需循迹（如手动指定目的地），可通过单片机串口接收外部指令（如通过电脑或手机APP发送），控制电机按指定方向移动。

避障与抓取子程序同步运行：超声波传感器每50ms完成一次测距，若检测到前方障碍物距离小于30cm，单片机立即发送停车信号至电机，并通过串口输出“避障提示”；待障碍物移除后，重新启动导航。当红外接近传感器检测到货物（距离小于10cm），单片机触发抓取动作：先控制升降台步进电机转动，将机械爪调整至货物高度，再发送PWM信号至舵机，使机械爪闭合抓取货物；抓取后，通过超声波导航至卸货点，舵机复位松开货物，完成一次搬运。

此外，软件加入容错处理：若机械爪抓取后传感器未检测到“货物存在”信号（可能因抓取不稳），程序自动重试抓取动作（最多3次）；若电机连续10秒未接收到有效导航信号，自动触发停车，避免机器人失控。所有搬运记录（如搬运次数、货物重量估算）可通过单片机串口上传至上位机，便于用户统计工作效率。

四、系统功能测试与优化方向

为验证系统实用性，在模拟仓库环境（设置地面黑线导航路线、3个货物存放台、2个模拟障碍物）中进行功能测试，核心测试结果如下：一是导航精度，机器人沿5米长黑线移动，重复测试20次，最大偏离距离不超过5cm，到达指定位置的误差小于10cm，满足小型空间导航需求；二是避障效果，面对不同高度（30cm-80cm）的障碍物，超声波传感器均能在30cm处触发停车，响应时间小于0.2秒；三是抓取成功率，针对5kg以内、不同形状（方形纸箱、圆柱形塑料桶）的货物，抓取成功率达90%，仅在货物表面过滑时出现抓取不稳（可通过更换防滑机械爪垫改善）；四是续航能力，满电状态下可连续完成30次搬运（单次搬运距离10米），续航时间约5小时，符合设计预期。

基于测试结果，系统可从三方面优化：一是导航升级，增加蓝牙模块，实现手机APP远程控制与路径规划，摆脱对地面黑线的依赖，适配无预设路线的场景；二是感知增强，加入重量传感器（安装于机械爪），实时检测货物重量，避免超载导致电机损坏；三是自动化升级，增加自动充电模块，当锂电池电压低于10V时，机器人自动导航至充电座充电，无需人工干预。

综上，基于单片机的自动搬运机器人成本低（硬件总成本约300元）、操作简单、适配小型空间，能有效替代人工完成重复性搬运任务，可广泛应用于小型仓库、便利店、实验室等场景，为低成本自动化搬运提供可行方案。
