第三章 存储系统

一、基本概念

（一）存储体系层级结构

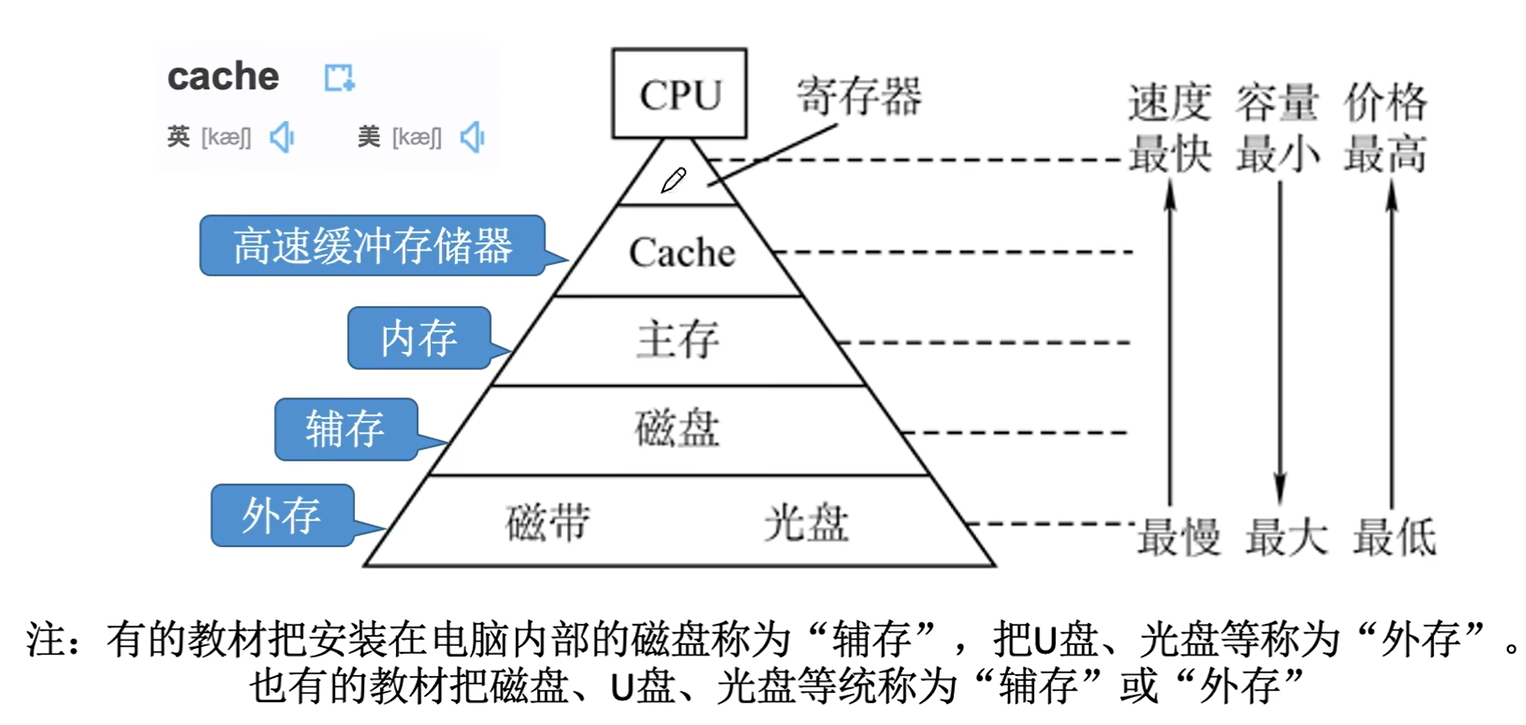

1.总体架构

从靠近CPU 到远离CPU ，存储层级依次为：Cache（高速缓冲存储器）→ 主存（内存，如内存条）→ 辅存（外存，像硬盘、U盘 等） ，还有更底层的磁带、光盘等，构成一个金字塔形结构，越往上速度越快、成本越高、容量越小，越往下速度越慢、成本越低、容量越大。速度最快的是寄存器，是连接CPU与主存储器的关键缓冲部件

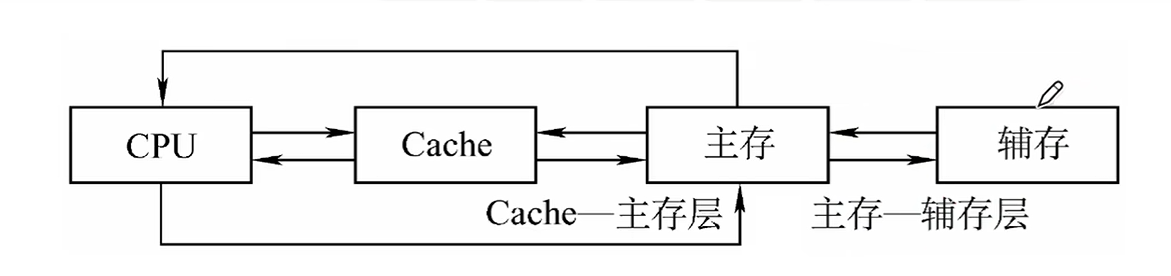

2.各层级作用与关联

1. Cache - CPU：Cache 是为缓解CPU（是芯片）快速运算与主存较慢读写速度的矛盾，存储CPU 近期要频繁访问的数据和指令，让CPU 能更快获取，减少等待主存读写的时间。
2. CPU - 主存：CPU可直接读/写主存中的数据
3. Cache - 主存：存在Cache - 主存层次，涉及Cache 命中率等概念，用于高效利用Cache ，当CPU 访问数据时，先查Cache ，命中则直接用，未命中再去主存找并更新Cache 。
4. 主存 - 辅存：主存 - 辅存层次借助虚拟存储技术，把主存和辅存统一管理，让程序以为有超大容量主存可用，实现存储扩充 ，比如硬盘作为辅存，可暂存主存放不下但需处理的数据，在需要时调入主存。辅存中的数据要调入主存后才能被CPU访问


（二）存储器的分类

除了按照层次分类外，存储器还可以按以下标准分类：

1.按存储介质分类：

• 半导体存储器（主存、Cache），以半导体器件存储信息
• 磁表面存储器（磁盘、磁带），以磁性材料存储信息
• 光存储器（以光介质存储信息），以光介质存储信息
  存储器的功能：存放二进制信息（0和1组合表示）。按存储介质分类：

2.按存取方式分类：

• 随机存取存储器(Random Access Memory, RAM) 读写任意存储单元所需时间与存储单元所在物理位置无关，如常见的内存，可随时读写数据 。
• 串行访问存储器：
  读写某个存储单元所需时间与存储单元的物理位置有关。
  • 顺序存取存储器（Sequential Access Memory, SAM） 读写一个存储单元所需时间取决于存储单元所在的物理位置
  • 直接存取存储器（Direct Access Memory, DAM） 既有能直接找到需读写存储单元所在区域，也有按顺序方式存取的特点，例如磁盘，通过磁头寻道找到大致区域后，再在该区域顺序读写数据。
• 相联存储器（Associative Memory） 可按内容访问的存储器（Content Addressable Memory，CAM），能以存储内容为依据快速检索，比如按内容检索存储地址进行读写，“快表”就是一种相联存储器 。

3.按信息的可更改性分类：

• 读写存储器（Read/Write Memory） 即可读，也可写（如：磁盘、内存、Cache），能灵活地写入和读取数据，满足程序运行中数据修改、更新需求 。
• 只读存储器（Read Only Memory） 一般只能读，不能写（如：实体音乐专辑通常采用CD-ROM，实体电影采用蓝光光碟，BIOS通常写在ROM中），但事实上，很多ROM也可以多次读写，只是比较麻烦。

4.按信息的可保存性分类：

• 易失性存储器 断电后，存储信息消失的存储器（主存、Cache），其工作依赖于供电，断电数据就丢失 。
• 非易失性存储器 断电后，存储信息依然保持的存储器—（磁盘、光盘），能长期保存数据，不受断电影响 。
• 破坏性读出 信息读出后，原存储信息被破坏（如DRAM芯片，读出数据后要进行重写，因为读出过程会破坏存储单元内的电荷状态 ）。
• 非破坏性读出 信息读出后，原存储信息不被破坏（如SRAM芯片、磁盘、光盘，读出操作不影响存储内容，可多次读取 ）。

（三）存储器的性能指标

1. 存储容量：存储字数(存储单元的个数)×字长（如(M×b)位 ），体现存储器能存储数据的总量。
2. 单位成本：每位价格=总成本/总容量，用于衡量存储成本高低。
3. 存储速度：数据传输率=数据的宽度(存储字长)/存储周期。

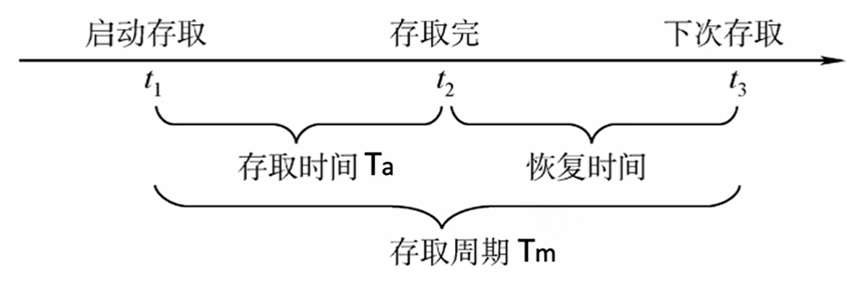

   存储周期指存储器进行一次完整的读/写操作所需的全部时间，存取时间是从启动一次存储操作到完成该操作经历的时间，分读出时间和写入时间 。
   • 存取时间 (T_a)：从启动一次存储操作到完成该操作所经历的时间，包含读出时间和写入时间。
   • 存取周期 (T_m)：又称读写周期或访问周期，是存储器进行一次完整的读写操作所需的全部时间，即连续两次独立地访问存储器（读或写操作）之间所需的最小时间间隔。

     主存带宽（(B_m) ）：主存带宽又称数据传输率，表示每秒从主存进出信息的最大数量，单位为字/秒、字节/秒（(B/s) ）或位/秒（(b/s) ） 。

二、主存储器基本组成

（一）基本元件及原理

1. MOS管
   可理解为电控开关，当输入电压达到特定阈值时，MOS管能够导通，在半导体存储等电路里，是实现数据存储与控制的基础元件，常和电容配合工作 。
2. 电容
   与MOS管协同构成存储元，利用电容存储电荷的特性表示二进制信息，比如带电状态可表示“1”，放电后可表示“0” ，是存储元实现数据存储的关键部分。

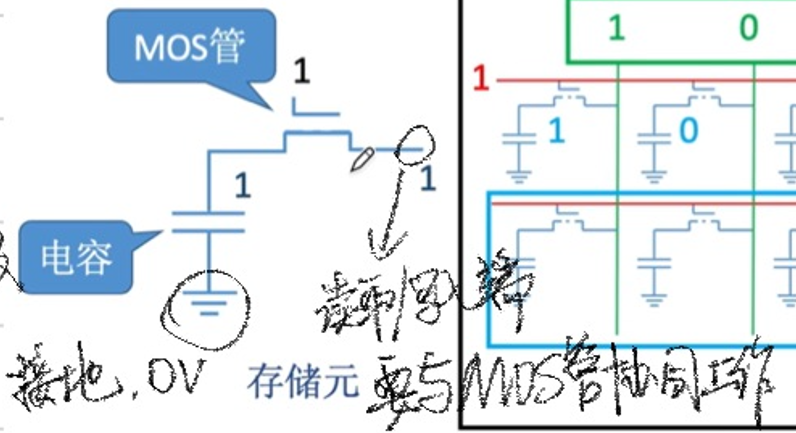

3. 存储元

4. 存储体（存储矩阵）
   大量存储元的集合，是实际存放数据的物理空间，可看作由众多存储单元组成的阵列结构，为数据存储提供“容器” 。

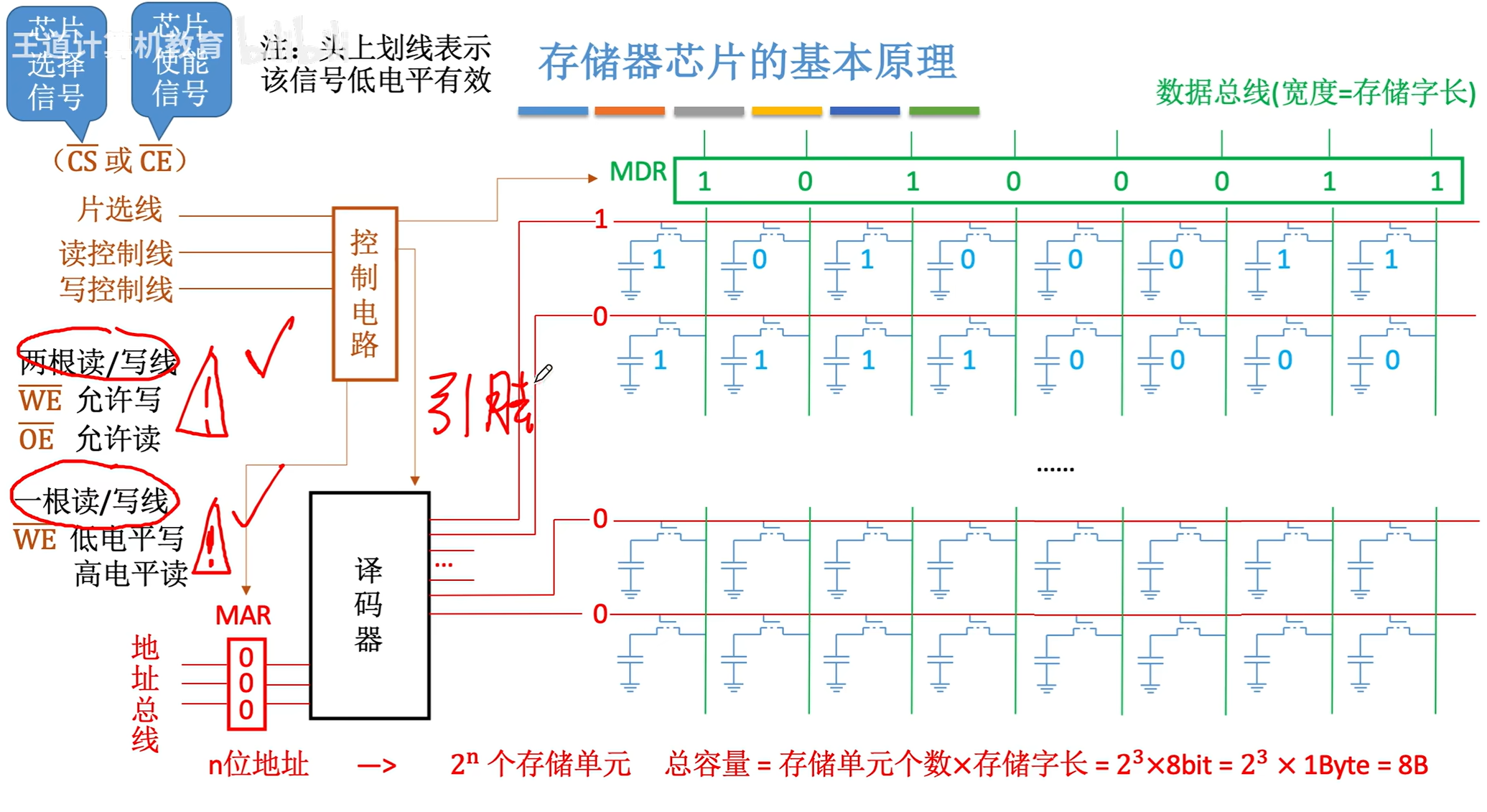

（二）存储器芯片的基本原理

1.核心概念与基础参数

• 存储容量表示
  存储器芯片容量常见表述如 8K×8位 、8K×1位 、64K×16位 等，含义为存储单元个数 × 存储字长 。

  • 以 8K×8位 为例：8K 是存储单元数量（8K = 2¹³ ，即 13 位地址可寻址），8位 是每个单元存储字长，总容量为 2¹³×8bit = 8KB （1Byte = 8bit ）。

• 关键信号与引脚

  每根线都会对应一个金属引脚，此外，芯片还有供电引脚、接地引脚

  • 地址总线：传输要访问的存储单元地址，n位地址总线 可对应 2ⁿ 个存储单元 ，地址送入 MAR（地址寄存器） ，经译码器定位单元。和CPU连接。
  • 数据总线：宽度等于存储字长，用于传输读写的数据，和 MDR（数据寄存器） 交互，实现数据收发。和CPU连接。
  • 读/写控制线：控制芯片读写操作，如 WE（写使能，低电平写） 、OE（读使能，低电平读） ，配合时序决定数据流向。
  • 片选线（CS 或 CE）：决定芯片是否工作，初始常为高电平（芯片未选中）；需访问时，片选线变低电平，选中对应芯片。
  • 电源与接地引脚：保障芯片供电稳定，让电信号可靠传输（笔记中“保证电信号能在稳定状态下传输” ）。

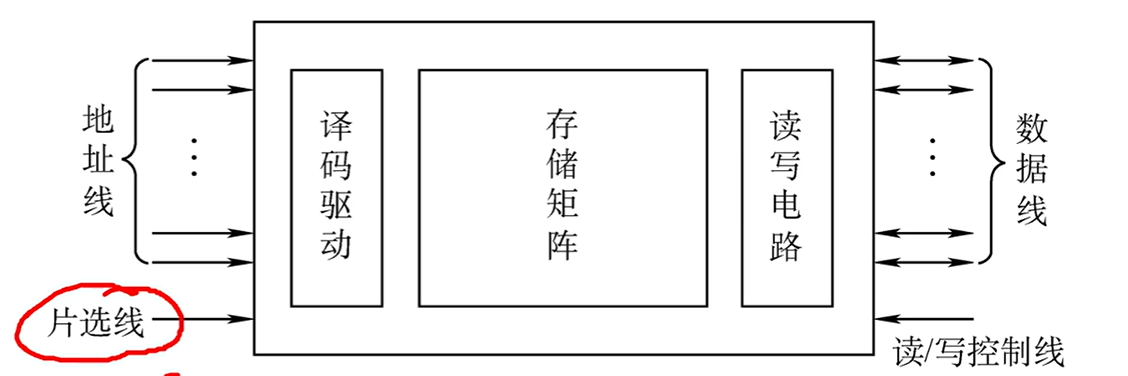

2.芯片内部结构与工作流程

• 内部模块

  • 存储矩阵：大量存储单元组成，是实际存储数据的“仓库”，按地址矩阵式排列。
  • 译码驱动器：接收地址总线信号，经译码器后选中存储矩阵中对应单元，配合读写电路操作。驱动器用来确保译码器输出的高电平信号稳定有效（把电信号放大），常接在译码器后。
  • 读写电路：连接存储矩阵与数据总线，写操作时将数据总线数据写入存储单元；读操作时从存储单元读出数据到数据总线。
  • 控制电路：整合读/写、片选等信号，协调各模块时序，保障读写流程有序,保证电信号能在稳定状态下传输。

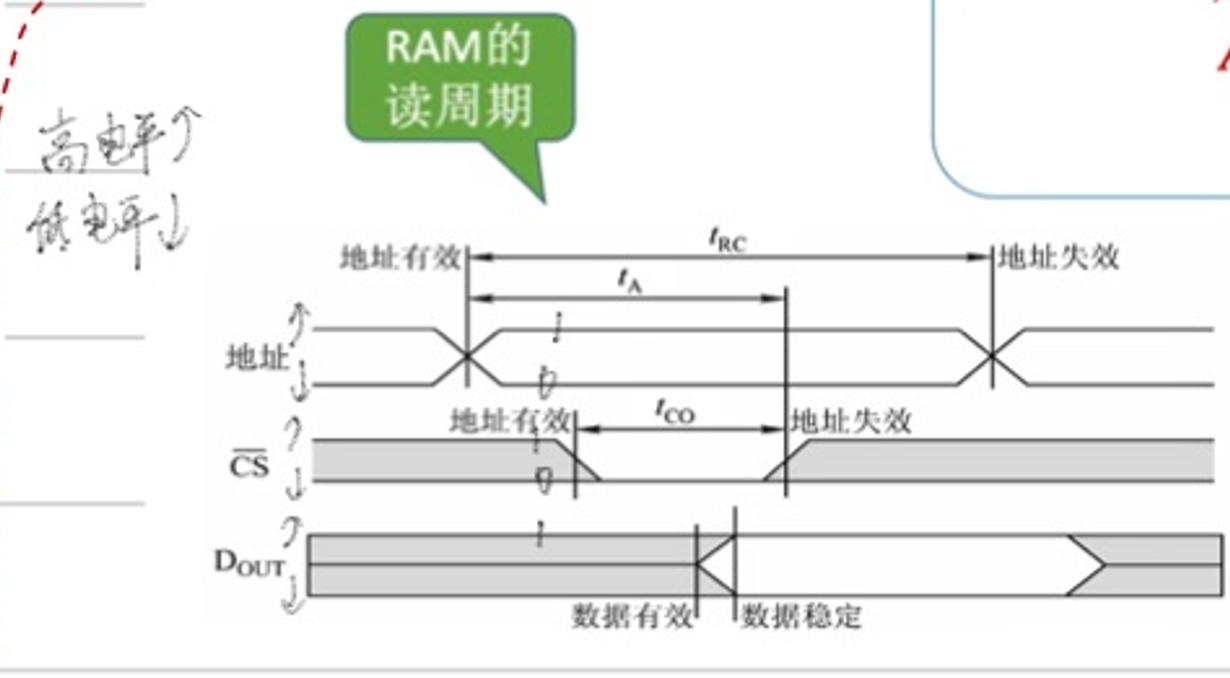

• 读写流程（以读为例）

  • 地址输入：CPU 把存储单元地址通过地址总线 送至芯片，地址存入 MAR 。
  • 芯片选中：片选线 置低电平，选中当前芯片；若为高电平，芯片不响应操作。
  • 读控制：OE（读使能） 置低电平，触发读操作，控制电路 协调译码驱动器选中目标单元。
  • 数据输出：存储单元数据经读写电路 处理，通过数据总线 传输到 MDR ，供 CPU 或其他部件使用。
    （写操作类似，WE（写使能） 置低电平，数据从 MDR 经数据总线、读写电路写入存储单元 ）

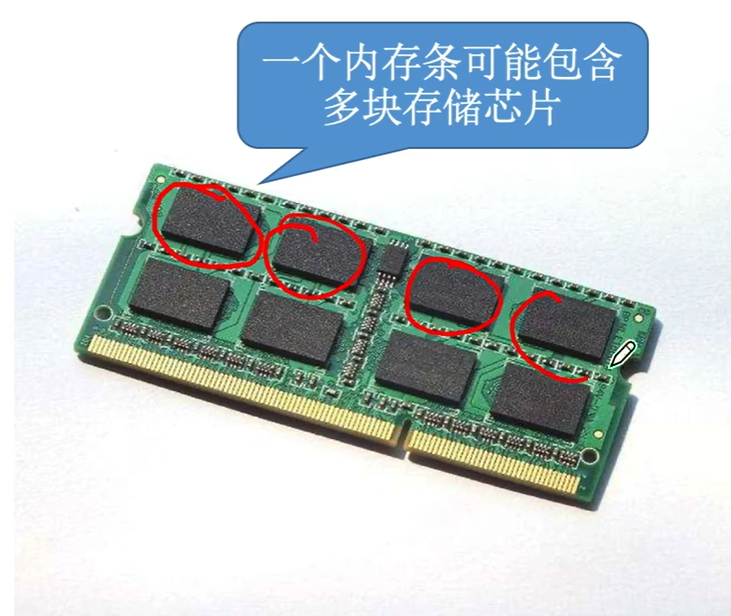

3.内存条与芯片关联

一个内存条可能包含多块存储芯片 ，通过合理布局与电路设计，让多芯片协同工作，扩展存储容量与带宽。使用时，系统通过地址、控制信号等，协调访问不同芯片，提升整体存储能力。

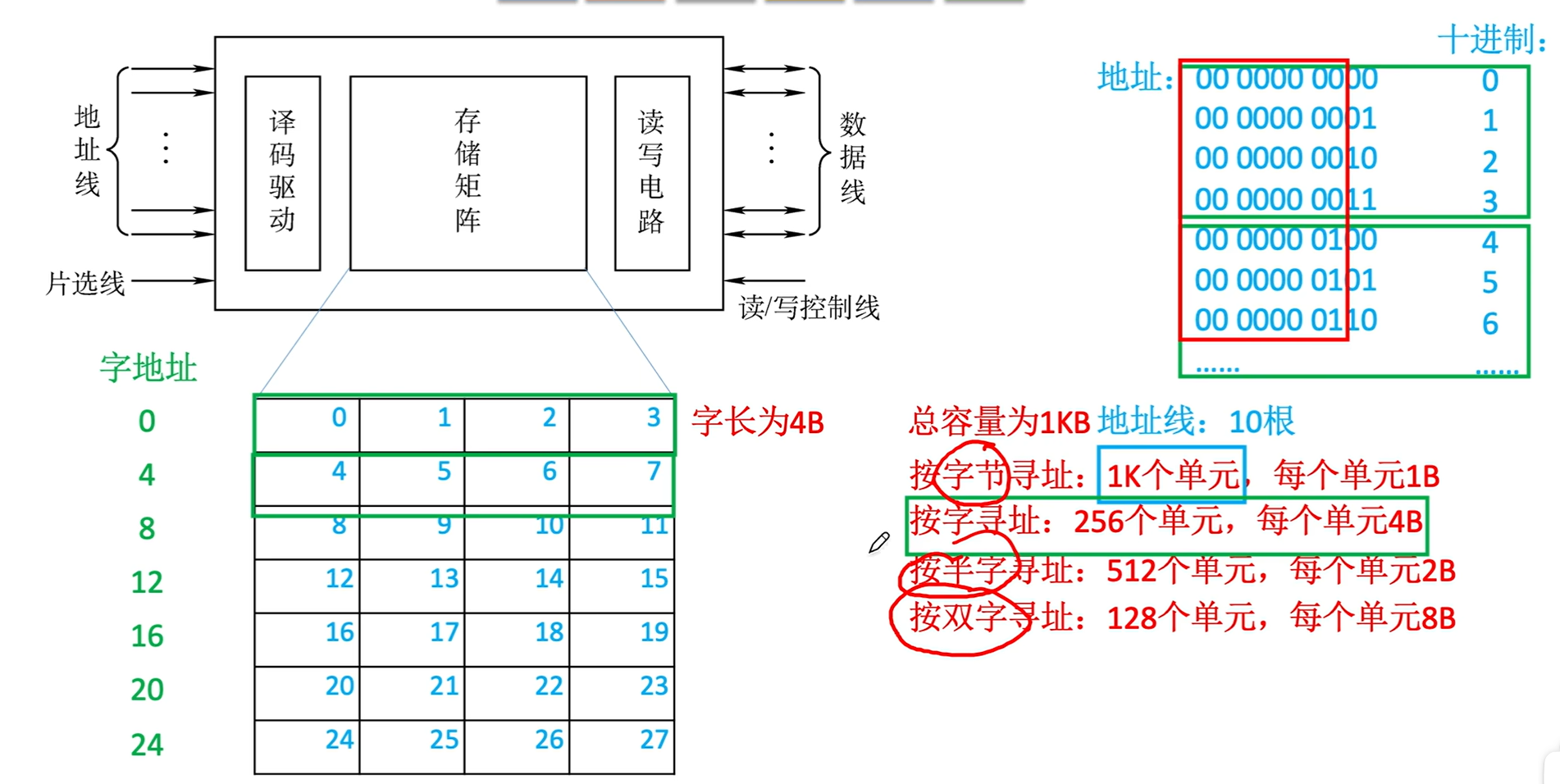

（三）寻址

三、SRAM与DRAM（随机存储器）

（一）核心区别

DRAM芯片：常用于主存储器，使用栅极电容存储信息，靠电容电荷状态保存数据 。
SRAM芯片：常用于Cache使用双稳态触发器存储信息，利用触发器的两种稳定状态（如高、低电平 ）存储数据 。
核心区别在于：存储信息的元件本质不同（电容 vs 触发器 ），这导致后续性能差异 。

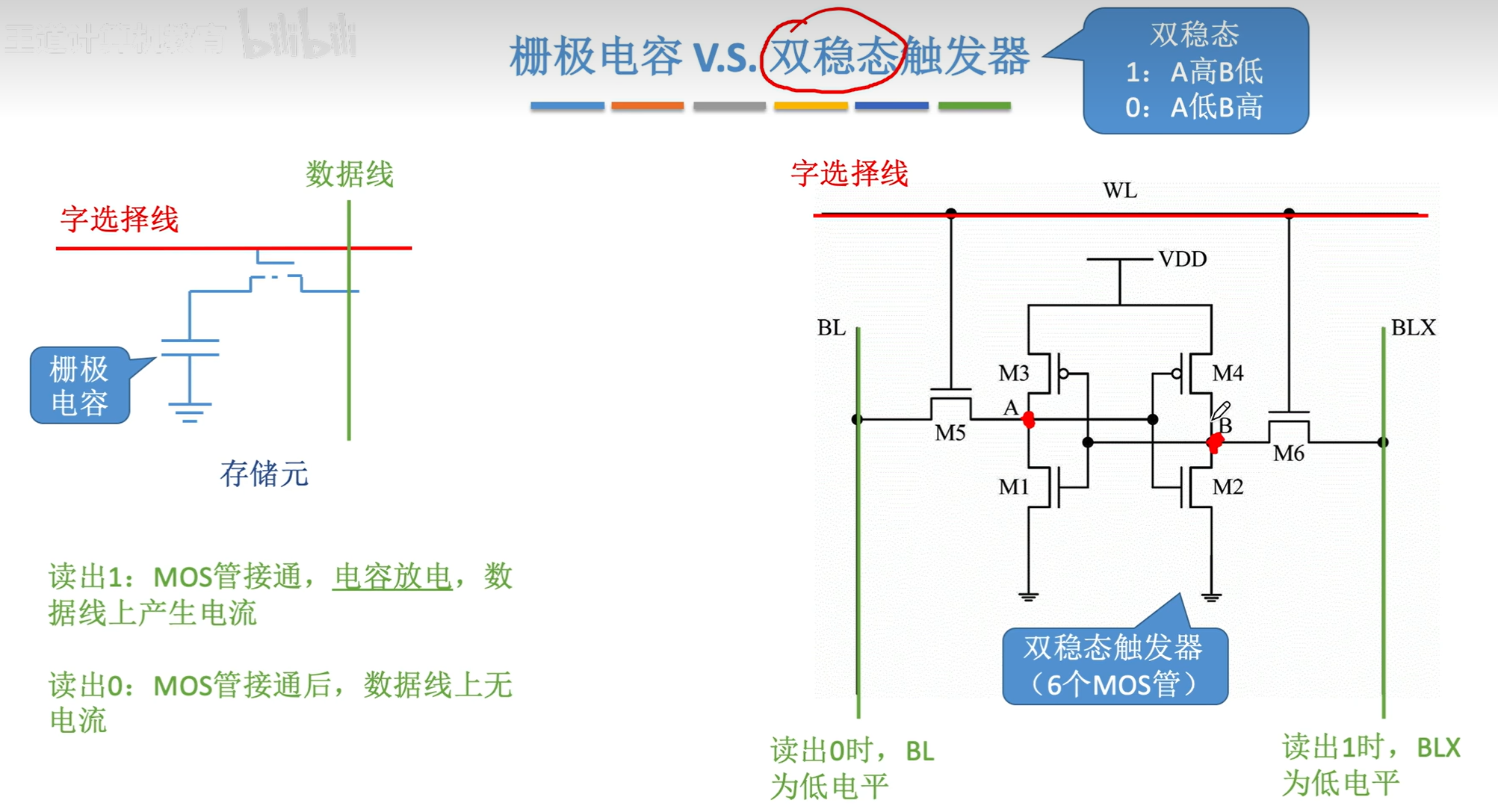

（二）栅极电容 VS 双稳态触发器

• 栅极电容：靠电容存储电荷，结构简单，集成度高，制造成本低，功耗低，但读出信号时，电容放电，信息被破坏，是破坏性读出，因此读出后，应有重写操作，这导致读写速度慢。
• 双稳态触发器（如NMOS实现 ）：由多个MOS管组成，有两条数据线，结构相对复杂，集成度受限，但状态稳定，无需频繁刷新，读写速度快。只要不断电，触发器的状态就不会改变。

（三）工作原理与特性对比

类型特点	SRAM（静态RAM）	DRAM（动态RAM）
存储信息元件	触发器	电容
破坏性读出	非（读出数据不破坏原存储状态）	是（读出后电容电荷流失，需再生）
读出后需要重写？（再生）	不用	需要
运行速度	快	慢
发热量	大	小
存储成本	高	低
易失/非易失性存储器？	易失（断电后信息消失）	易失（断电后信息消失）
需要“刷新”？	不需要	需要
送行列地址	同时送（容量小，地址少）	分两次送（容量大，地址多）
常用场景	常用作Cache	常用作主存

(现在的主存通常采用SDRA)

（四）读写原理

• SRAM读/写：
  读：通过字选择线选通，双稳态触发器状态输出到数据线，因触发器状态稳定，读出后数据不丢失，无需再生 。
  写：字选择线选通，数据线信号写入触发器，改变其稳定状态。写0：BL低电平，BLX高电平；写1：BL高电平，BLX低电平
• DRAM读/写：
  读：字选择线激活，MOS管导通，电容电荷经位线放电，产生电流被检测为数据（但此过程使电容电荷减少，属于破坏性读出，需后续“再生” ） 。
  写：字选择线激活，MOS管导通，数据线电平控制电容充电（写“1”充电，写“0”放电 ） 。
  刷新：因电容电荷会泄漏（约2ms内电荷流失 ），需定期（小于2ms ）对DRAM所有存储单元重新充电，补充电荷，保证数据不丢失 。

（五）DRAM的刷新

刷新基本概念

1. 刷新频率：
   • 一般 2ms 内要完成全部行的刷新（因电容电荷泄漏特性，需定期补充电荷保证数据不丢失 ）。
   • 每次刷新一行的存储单元（不同 DRAM 结构对应不同行规模 ）。
2. 刷新条件与判断
   • 有硬件支持时，读出一行的信息后重新写入，占用 1 个读/写周期（利用读写操作同时完成刷新 ）。
   • 无硬件支持时，需专门的“刷新周期”，仅完成刷新操作（如只输出行地址，进行刷新 ）。

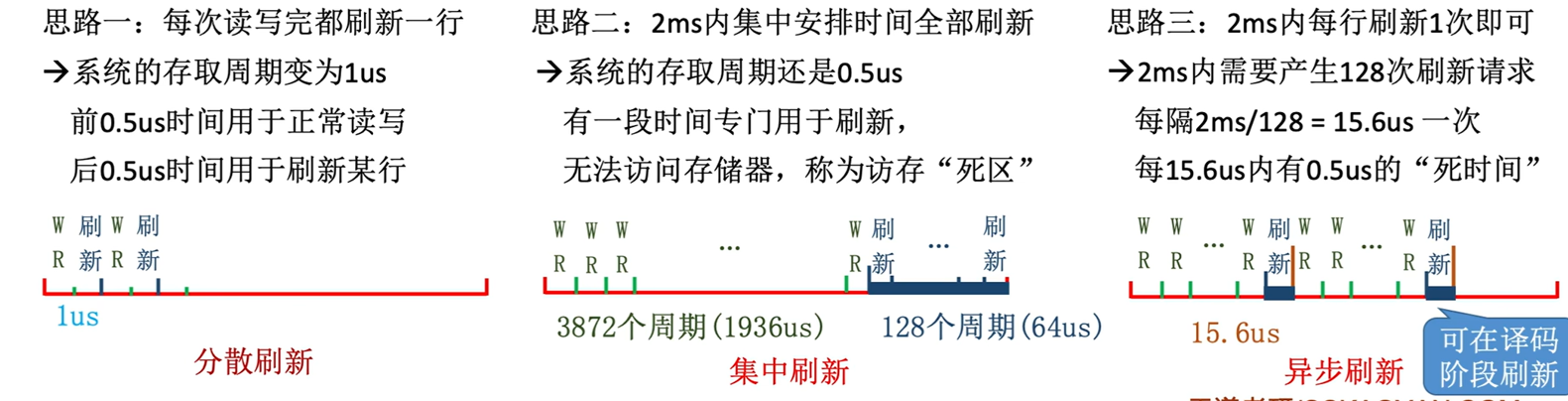

刷新策略对比

刷新策略	特点	死时间	适用场景
分散刷新	每个存取周期刷新一行	每个周期有刷新耗时（如 50ns ），但分散到全程	对实时性要求不高，追求简单控制
集中刷新	2ms 内集中一段时间刷新所有行	集中段内无法读写（如 51.2μs 死时间 ）	对性能波动容忍度高，硬件控制简单
异步刷新	每行按间隔（2ms/行数 ）刷新	死时间短（单个周期级 ）	对实时性和效率都有要求的系统

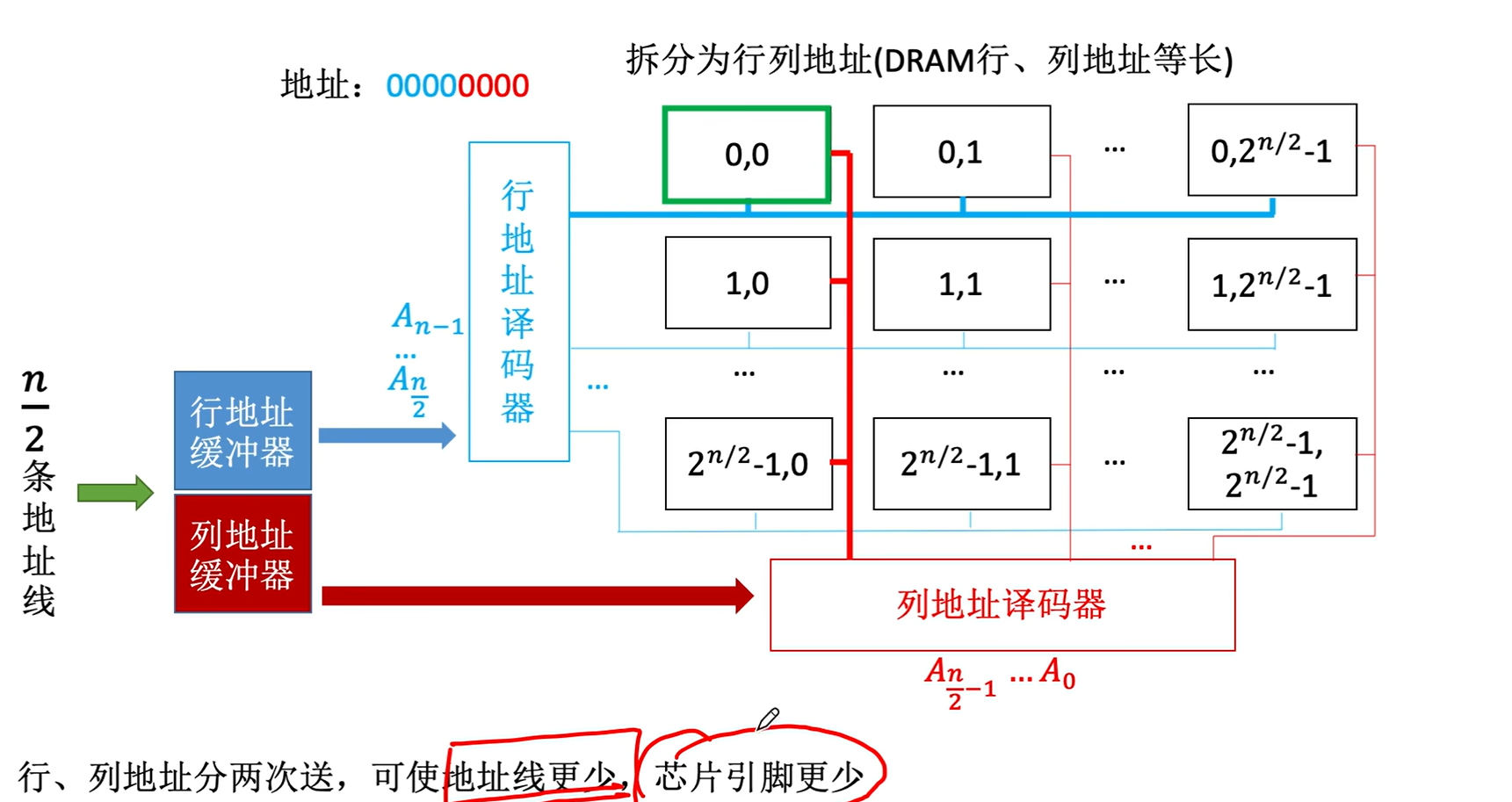

（六）、DRAM 的地址复用技术

地址复用原理

• DRAM 地址分为行地址和列地址（如行地址 A0 - A9 、列地址 A10 - A19 等，具体位数依芯片定 ）。
• 通过行地址锁存器、列地址锁存器，分两次传送地址（先送行地址，锁存后送列地址 ），利用多路地址线（如系统 2 条地址线，配合分时复用 ），减少芯片引脚数量（地址引脚可复用行、列地址 ）。
• 流程：地址信号先送行地址锁存器，锁存行地址用于选通存储矩阵的行；再送列地址锁存器，锁存列地址选通列，行、列地址分两次送，可使地址线更少，芯片引脚更精简 。

地址复用优势

• 减少芯片引脚数量：无需为行、列地址单独设置大量引脚，降低芯片设计复杂度和成本 。
• 适配系统地址总线：可与 CPU 等部件的地址总线高效配合，利用分时复用传输行、列地址 。

四、只读存储器ROM

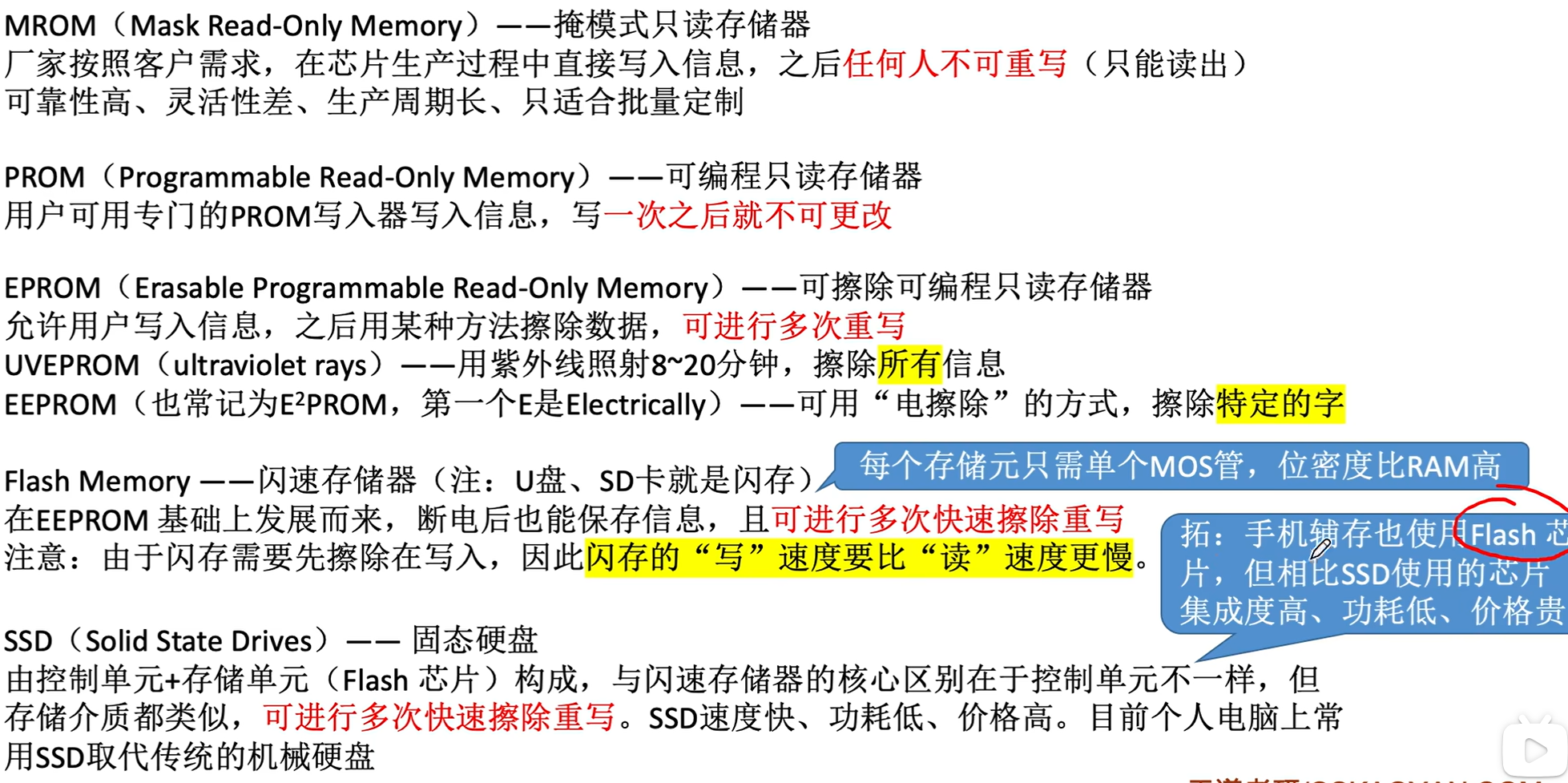

（一）各类 ROM 介绍

（二）ROM 共性与核心区别

• 共性：断电后数据不丢失，属于非易失性存储器，适合存储固定程序、固件等 。
• 核心区别：在于内容改写的方式与灵活性，从 MROM 完全不可改，到 PROM 一次改写，再到 EPROM 紫外线擦除、EEPROM/Flash 电擦写，灵活性逐步提升 。

（三）计算机内的重要 ROM（以主板 BIOS 为例 ）

• 功能：存储“自举装入程序”，计算机启动时，先从 BIOS 读取引导程序，再从辅存中加载操作系统到 RAM 并运行（开机） 。
• 意义：属于计算机“主存”体系的一部分（虽物理独立，但逻辑上是启动关键），保障系统从断电到开机的初始化、引导流程。逻辑上，主存由RAM+ROM组成，且二者常统一编址

五、双端口RAM与多模块存储器

（一）双端口 RAM

基本概念与特性

双端 RAM 具备两套独立的地址线、数据线和读写控制线，可支持两个 CPU 或功能部件同时访问存储单元。但当两个端口同时访问同一存储单元时，会产生访问冲突，需通过“忙”信号（如 BUSY 标识 ）进行仲裁，一个端口访问时，另一个端口需等待，保障数据一致性 。

应用场景与优势

适用于多处理器共享存储等高并发访问场景，能提升存储访问的并行度，让不同处理器可同时读写不同存储区域，加速数据交互与处理流程 。

（二）多体并行存储器

多体并行存储器可简单类比为**“多根内存条并行工作”** ，通过多个存储体（如M₀、M₁、M₂、M₃ ）协同，提升数据存取效率，关键区分高位交叉编址与低位交叉编址两种模式。

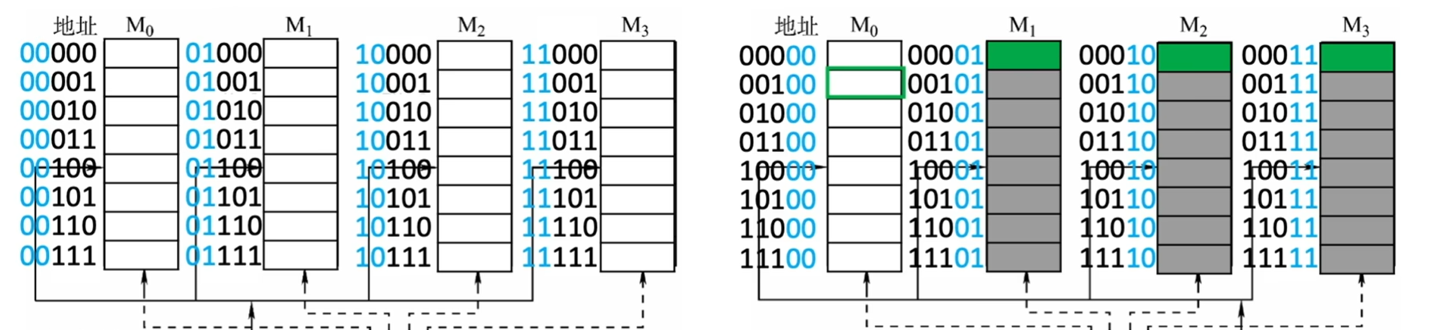

编址模式对比

高位交叉编址

• 地址结构：地址高位表示体号，低位表示体内地址 。例如地址 00100 ，高位选体，低位定位体内部单元。
• 访问特点：连续访问时，通常同一存储体需完成存取（含恢复时间）后，才能访问下一个地址 。因相邻地址大概率属于同一“体”，存取n个存储字耗时≈nT（T为存取周期 ），效率较低，基本被淘汰

低位交叉编址

• 地址结构：地址低位表示体号，高位表示体内地址 。地址按存储体数量“分散”，如 4 个体时，地址 0、4、8… 对应M₀，1、5、9… 对应M₁ 等。
• 访问特点：连续访问时，无需等待存储体恢复即可访问下一个体（因相邻地址一般属于不同体 ）。存取n个存储字耗时≈T + (n-1)τ（τ为存取时间，T为存取周期 ，且T > τ ），接近流水线工作模式，大幅提升效率，是多体并行“提速”的核心设计。

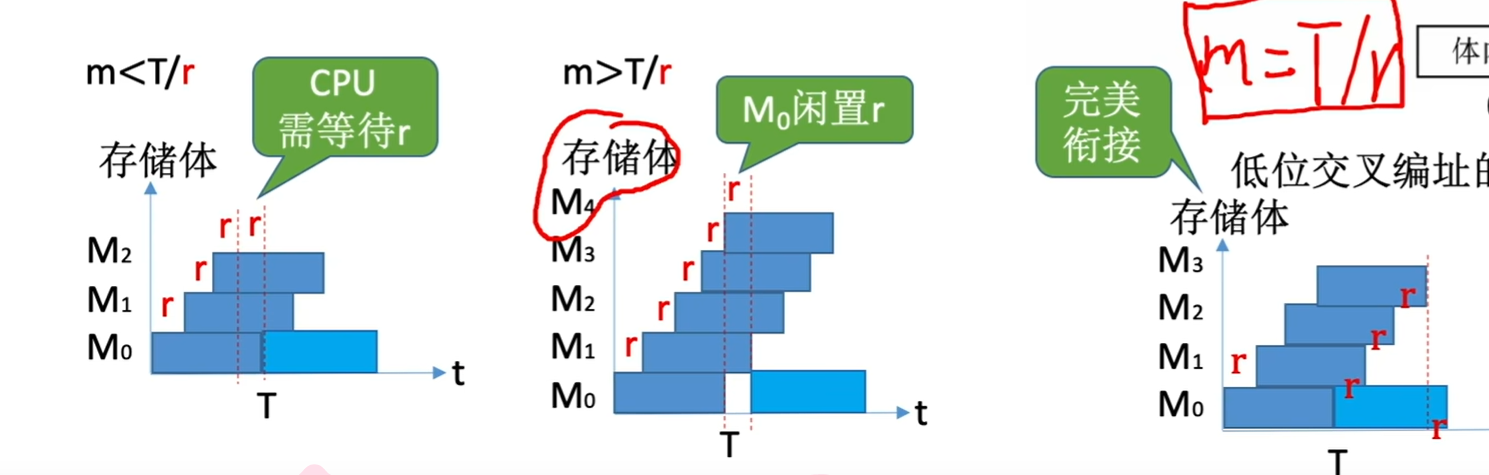

流水线条件与模块数计算

为实现流水线不间断（即前一个体读写未结束，下一个体可接力），需满足：

• 若存取周期为T，存取时间为t ，则模块数 m ≥ T/t（存取不停顿）。
• 若存取周期为T，总线传输周期为t ，同理需 m ≥ T/t（传输不停顿）。

  通过合理设置模块数m，可实现“完美衔接”（m = T/t 时，各体流水线无闲置）；若m < T/t ，CPU 需等待（存储体未准备好）；若m > T/τ ，会出现存储体闲置（资源浪费 ）。

效率提升逻辑

低位交叉编址的多体并行，利用“相邻地址分散到不同体”的特性，让存储体无需等待完整周期恢复，就能接力处理下一个地址，宏观上使“读写一个字的时间接近t” ，突破单存储体的存取速度限制，显著提升存储器带宽与整体存取效率。

(三)多模块存储器

多模块存储器分类与核心差异

多体并行存储器

可理解为多个独立“小存储器”（模块）并行工作，每个模块具备：

• 相同容量与存取速度；
• 独立读写控制电路、地址寄存器、数据寄存器；
• 支持并行工作（同时操作不同模块） 或交叉工作（按地址交叉访问） ，灵活适配不同场景。

关键优势：访问某存储字时，可精准定位模块读取，无需额外读取无关数据。

单体多字存储器

• 结构特点：单个存储模块内，每个存储单元存 m 个字，总线宽度也为 m 个字，一次读/写必取连续 m 个字 。
• 核心局限：若目标数据不在“连续 m 字”范围内，无法单独读取某个字 ，且可能被迫读取无关数据（因总线宽度固定，需按 m 字批量传输 ）。

两类存储器对比

类型	多体并行存储器	单体多字存储器
访问灵活性	可精准访问单个字，按需选模块	仅能批量访问连续 m 字，无法单独取
数据关联性	访问目标字时，不涉及无关数据	易读取无关数据（因批量传输）
存取效率逻辑	靠模块并行提升吞吐量	靠“单次多字传输”提升名义效率
适用场景	通用存储、随机访问（如内存主存）	需连续数据批量读写场景（如特定缓存）

(两者的读取速度一样)

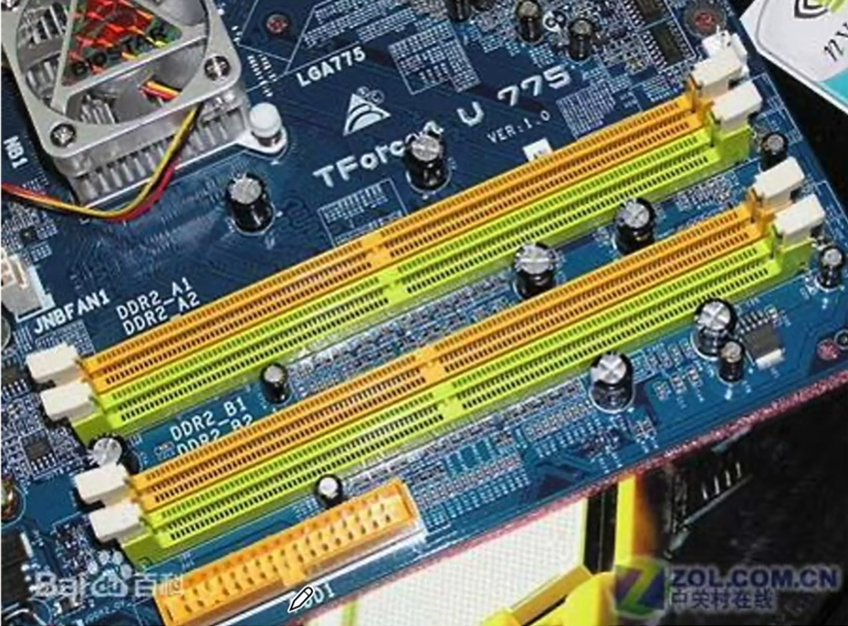

内存条（属于主存）插法与交叉编址实现

高位交叉 vs 低位交叉

• 高位交叉（单纯扩容）：插入内存条时，选不同颜色插槽但同组通道（如 A1 + A2 ），地址高位选模块，实现“容量叠加”。
• 低位交叉（双通道/多通道）：插入内存条时，选同颜色插槽、同主频率/容量（如 A1 + B1/A2 + B2 实际要看主板推荐），地址低位选模块，让访问“分散到多模块并行”，提升带宽。
• 双通道对比单通道，已能满足需求，提升明显，多通道提升不明显
• 在同一通道插入的，只会提高这一通道的容量，并且采用高位交叉编址

实操 Tips

买内存条时，优先选同品牌、同容量、同主频率的，若不同：

• 高频条会降频适配低频条；
• 容量不同以“最小容量 × 2”为准（如 8G + 16G ，实际按 8G×2 工作 ），多余的部分变成单通道。

六、主存储器与 CPU 的连接

（一）现代计算机的寄存器集成

现在计算机中，MDR、MAR多集成在CPU内部，作为CPU与主存交互的“桥梁”，部分还包含缓存功能，加速数据访问。而存储芯片上则只有一个普通的寄存器（暂存输入、输出数据）

（二）多芯片扩展

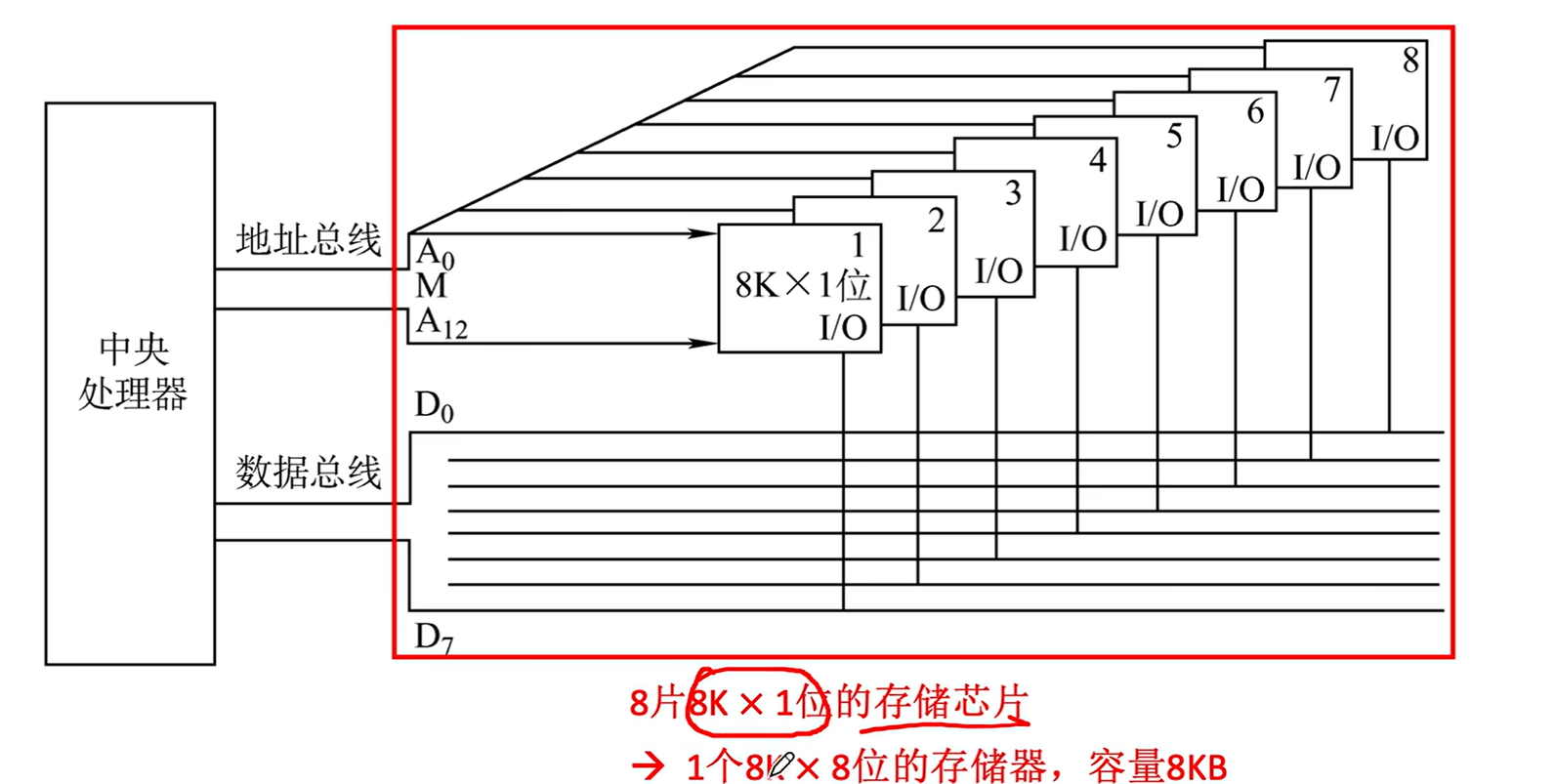

1. 位扩展（增加主存存储字长）

• 原理：将多个同容量、同字长芯片“并联”，扩展数据总线宽度。如用8个8×1位芯片，组成8×8位主存，每个芯片负责1位数据，同时读写，提升字长 。
• 作用：匹配CPU数据总线宽度，增强单次数据传输能力，更好发挥数据总线传输能力

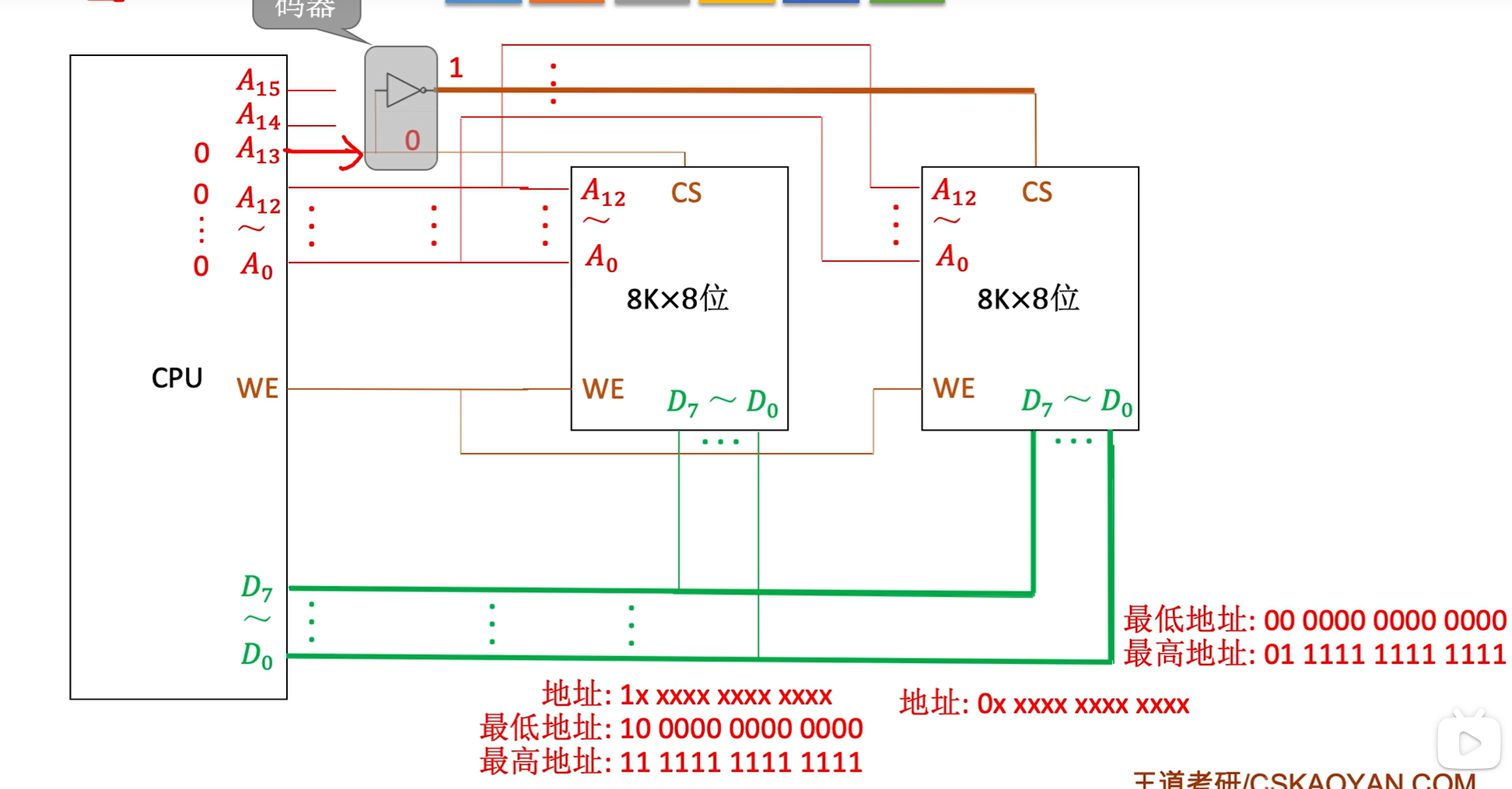

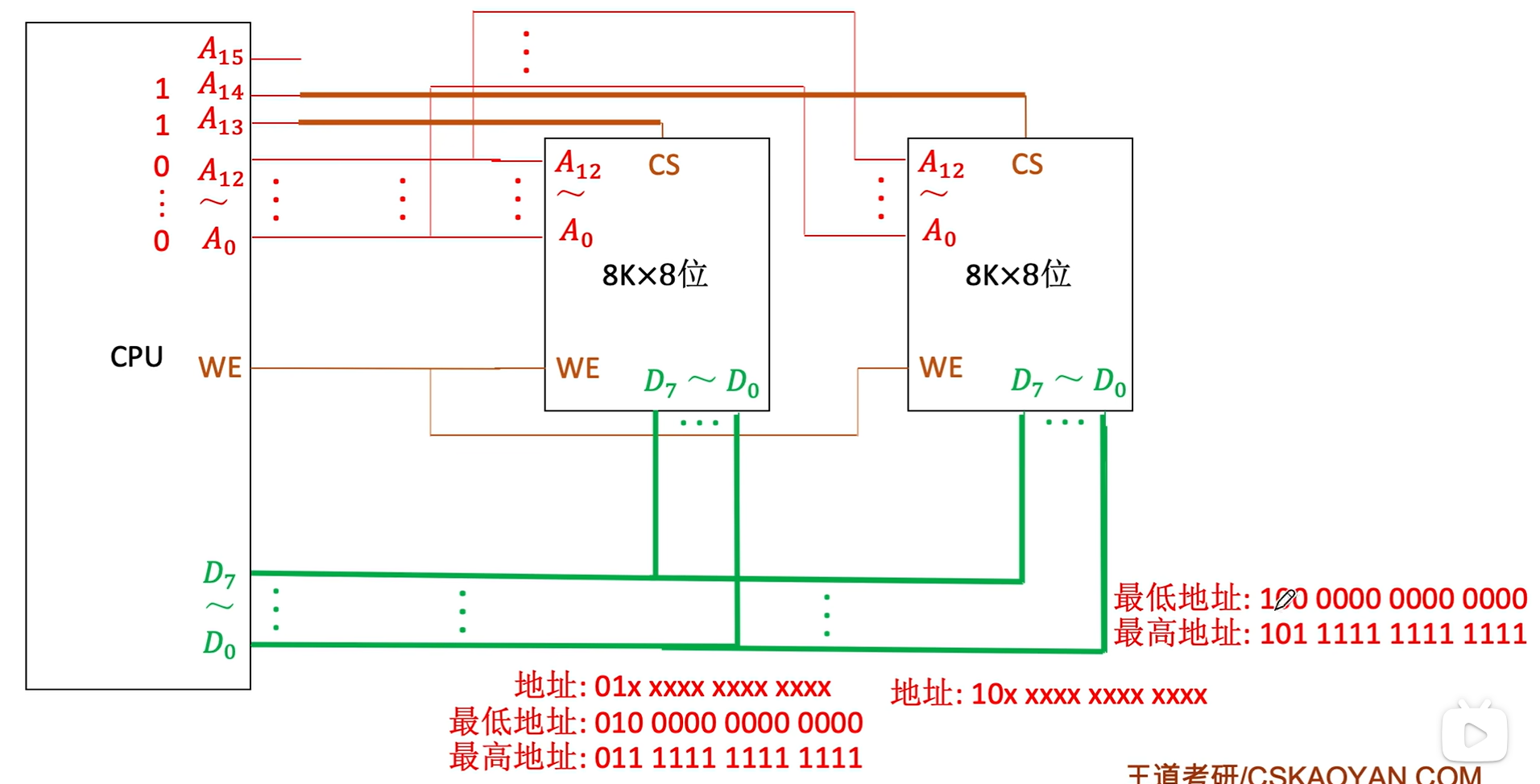

2. 字扩展（增加主存存储字数）

• 原理：将多个同字长芯片“串联”，扩展地址空间。如用8个1×8位芯片，组成8×8位主存，通过片选信号选通不同芯片，增加存储单元数量 。
• 片选实现方式：
  • 线选法：n条地址线直接选n个芯片，电路简单，但地址空间不连续

  • 译码片选法：n条地址线经译码器生成2ⁿ个选片信号，电路复杂，但地址空间连续

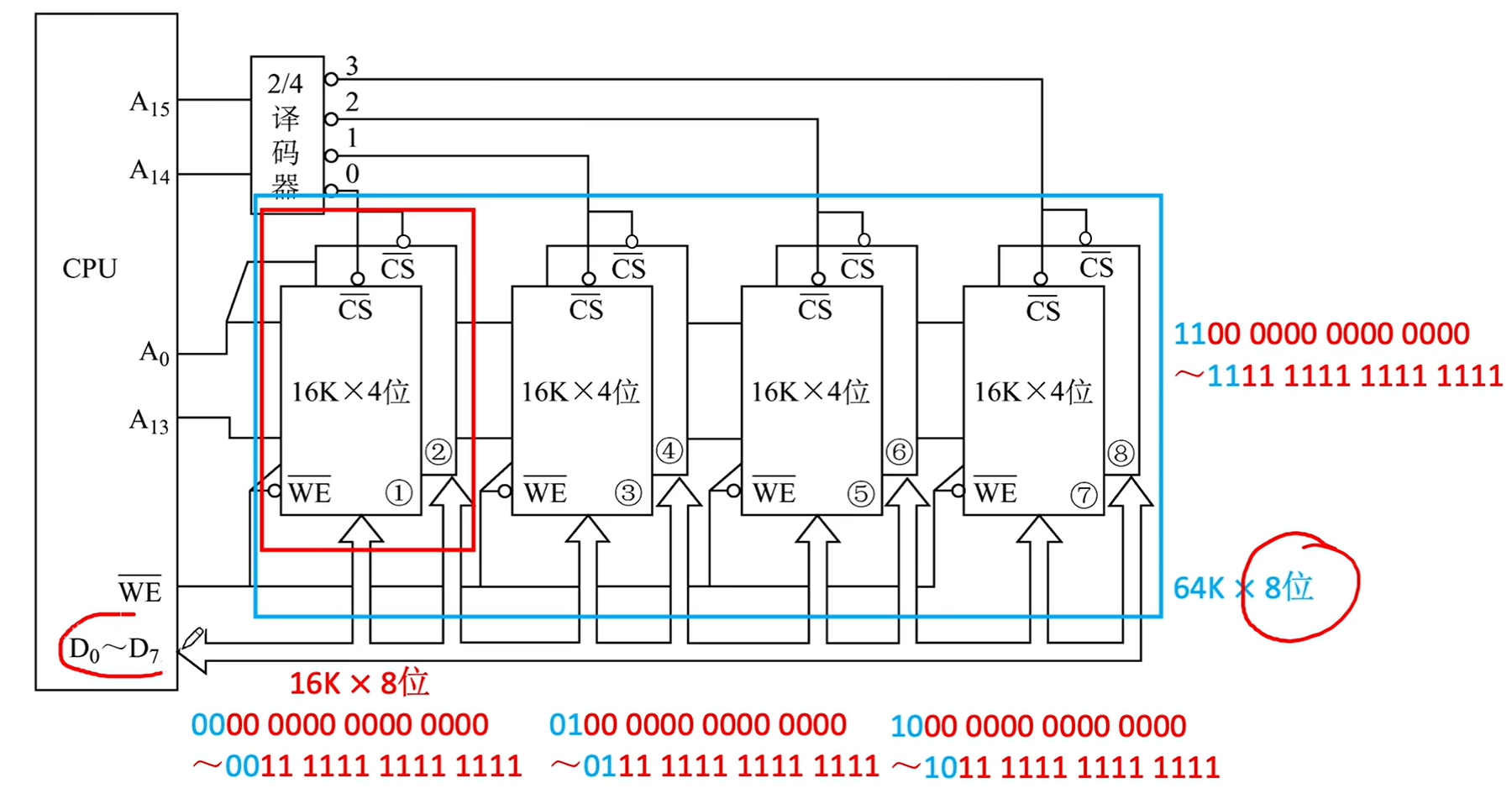

3. 字位同时扩展扩展

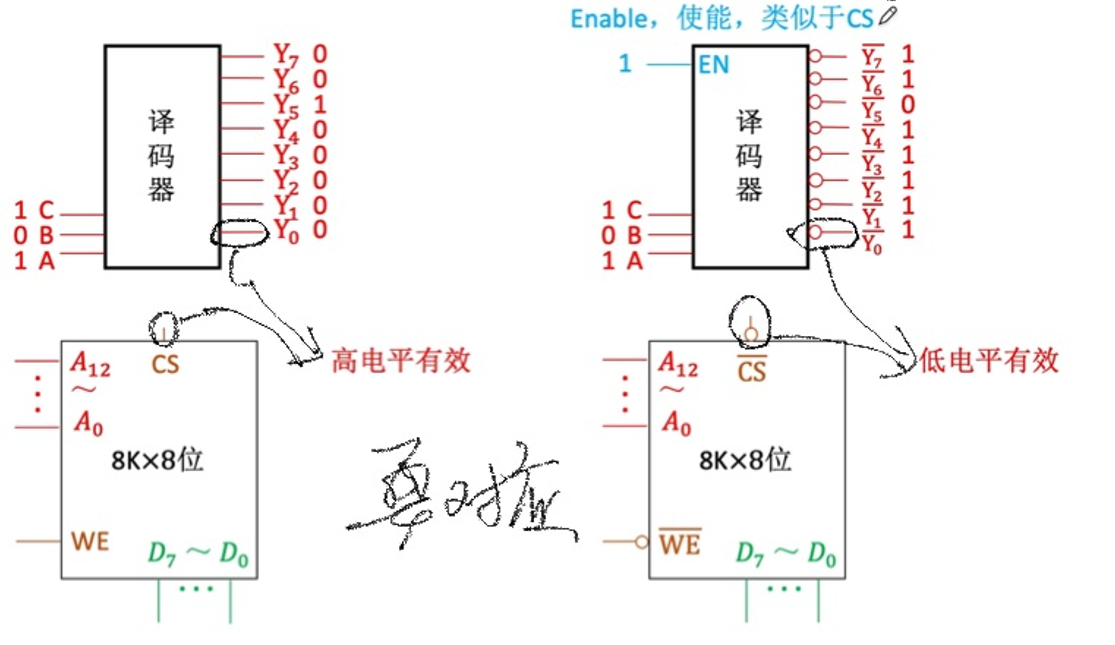

（三）译码器

1.译码器作用

将CPU输出的高位地址译码，生成片选信号，选中对应存储芯片，实现多芯片字扩展时的地址空间管理。

2.使能信号

CPU可以通过使能信号控制片选信号的生效时间。CPU先送出地址信号，稳定后发出使能信号

七、外存储器

（一）外存储器概述

外存储器又称为辅助存储器，用于长期存储大量数据，可作为输入/输出设备。目前主要使用磁表面存储器，常见类型包括磁盘存储器（如硬盘），利用磁记录原理存储信息，通过磁头读写磁盘表面的磁化区域实现数据交互。

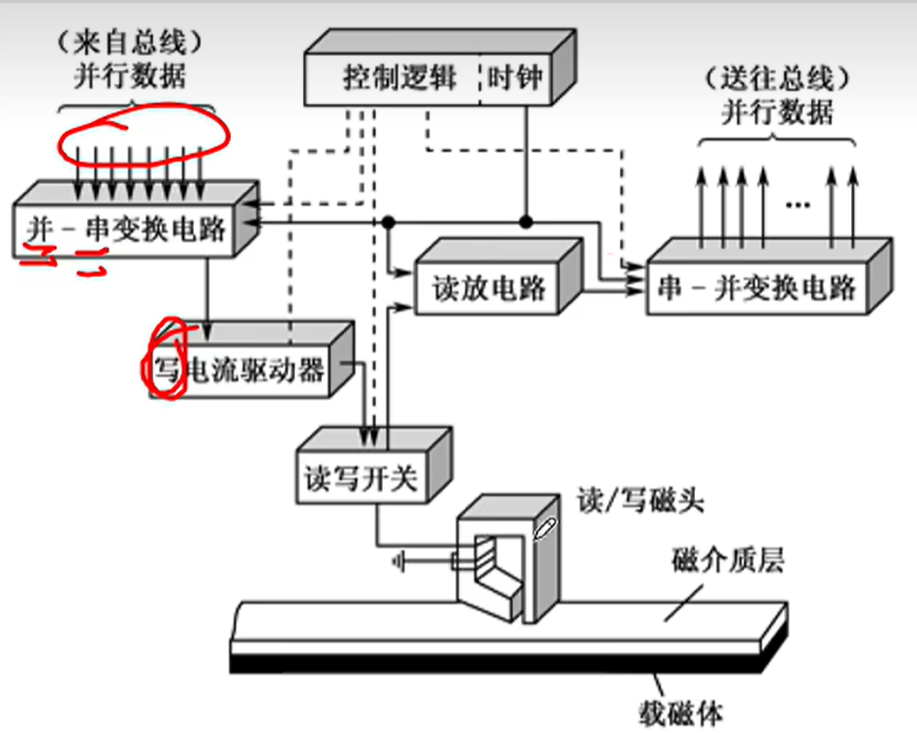

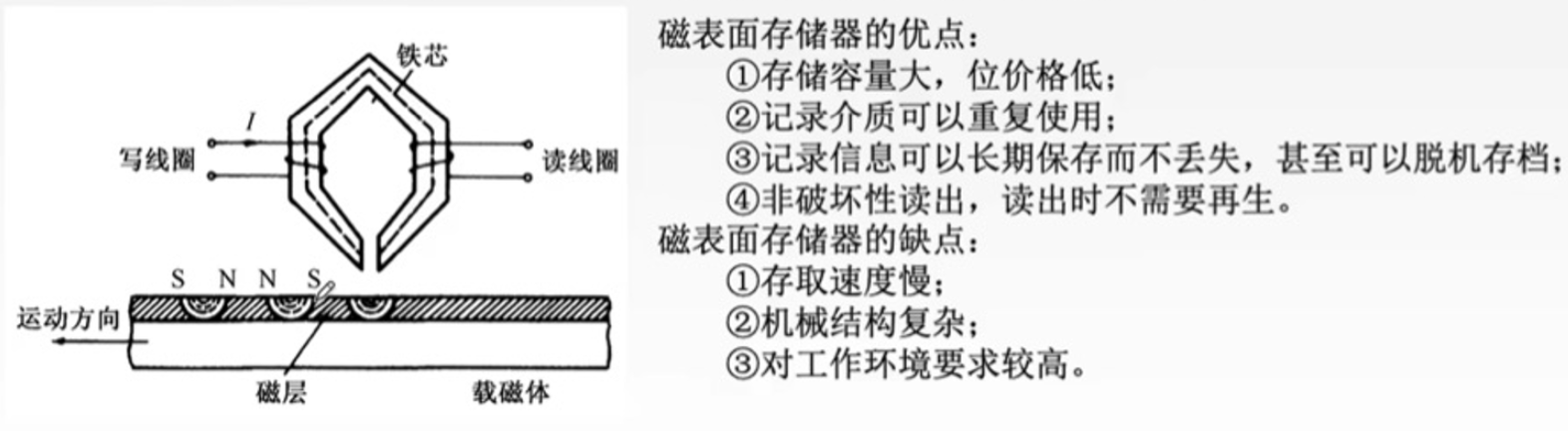

（二）磁表面存储器

• 盘片：表面涂覆磁性材料，是数据存储的物理载体，通过磁层磁化方向变化记录“0”和“1” 。
• 磁头：负责读写数据，悬浮于盘片表面，写入时改变磁层磁化状态（通电线圈，电生磁），读取时感应磁场变化转换为电信号（切割磁感线）。
• 驱动机构：包含主轴（带动盘片旋转）、磁头臂（带动磁头寻道），保障磁头精准访问盘片指定位置 。

（三）磁盘存储器

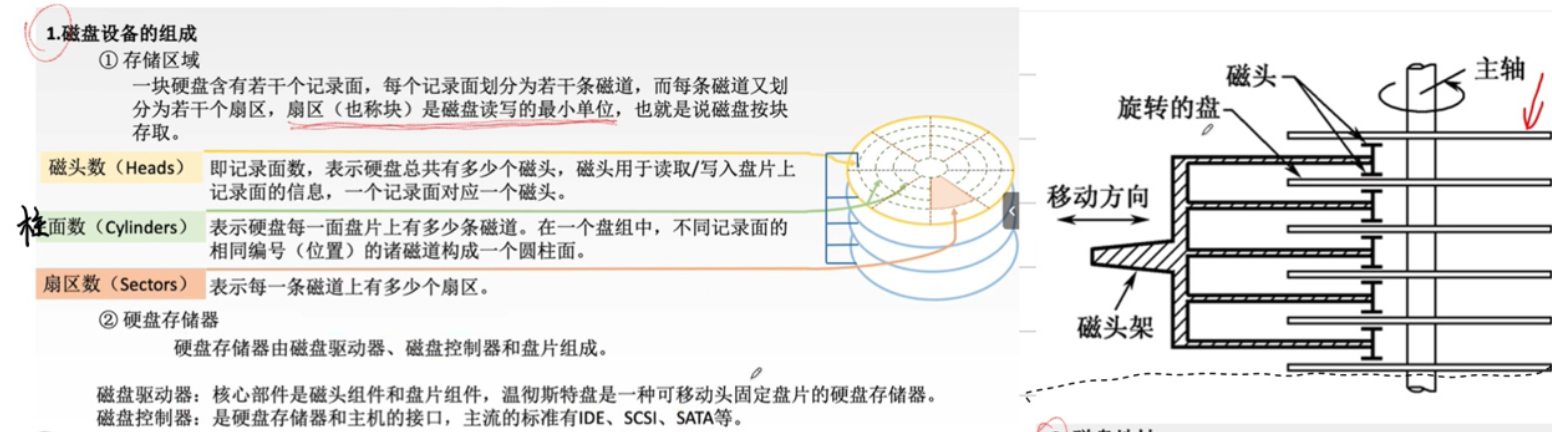

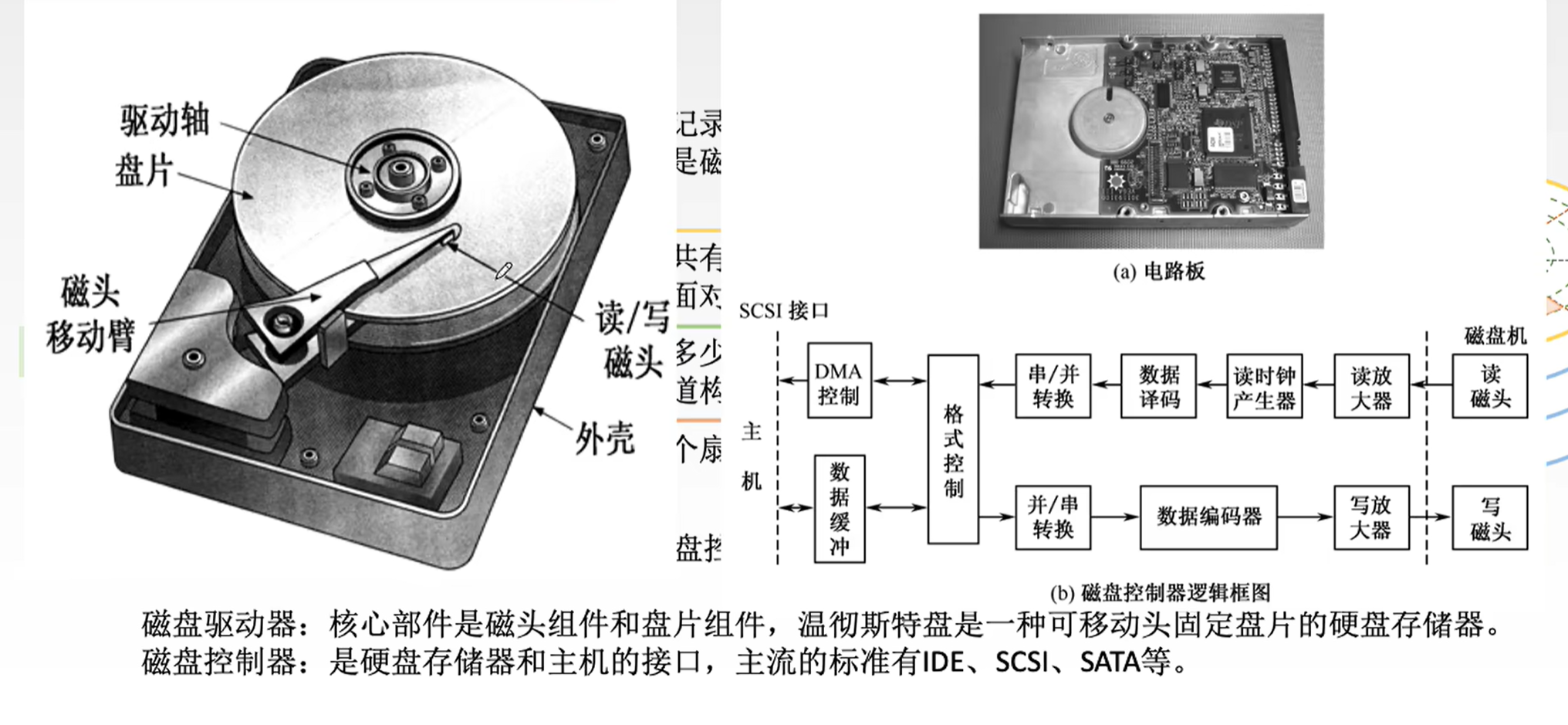

1.磁盘的物理组成

2.磁盘的性能指标

• 存储容量
  总容量 = 记录面数 × 磁道数（柱面数）× 扇区数 × 扇区容量 。
  (例：若硬盘有4个记录面，每个柱面8000个磁道，每个磁道64个扇区，扇区容量512字节，则总容量 = 4×8000×64×512 Byte 。)
  磁盘容量有格式化和非格式化之分。

  • 非格式化容量是指磁记录表面可以利用的磁化单元总数，即设计容量。
  • 格式化容量是指按照某种特定的记录格式所能存储信息的总量，实际使用中，并非使用所有容量，部分容量留作备用，应对扇区损坏

• 记录密度
  指盘片单位面积上记录的二进制的信息量，通常以道密度、位密度和面密度表示：

  • 道密度：是沿磁盘半径方向单位长度上的磁道数
  • 位密度：是磁道单位长度上能记录的二进制代码的位数
  • 面密度：是位密度和道密度的乘积
  • 注意：同一扇区的每一道的二进制位数一样。因此，磁盘所有磁道记录的信息量一定是相等的，并不是圆越大信息越多，故每个磁道的位密度都不同。越内侧的磁道位密度越大。

• 平均存取时间
  =寻道时间（磁头移动到目的磁道）+旋转延迟时间（磁头定位到所在扇区）+传输时间（传输数据所花费的时间）


• 数据传输率
  磁盘存储器在单位时间内向主机传送数据的字节数，称为数据传输率。

  • 假设磁盘转速为r（转/秒），每条磁道容量为N个字节，则数据传输率为rN

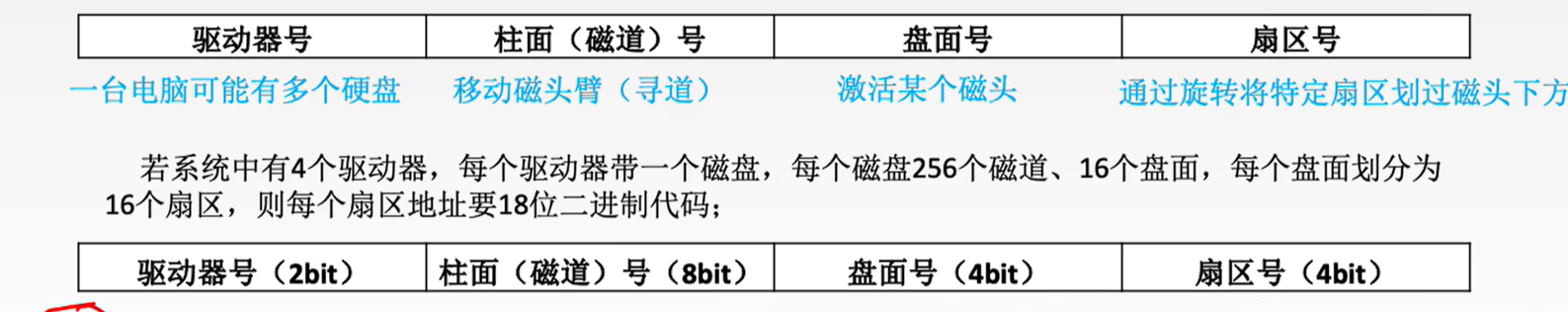

3.磁盘地址

主机向磁盘控制器发送寻址信息，磁盘地址一般如图所示:

4.磁盘的工作过程

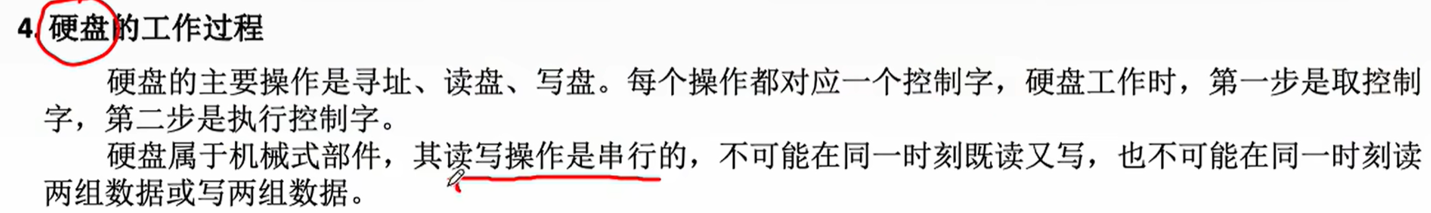

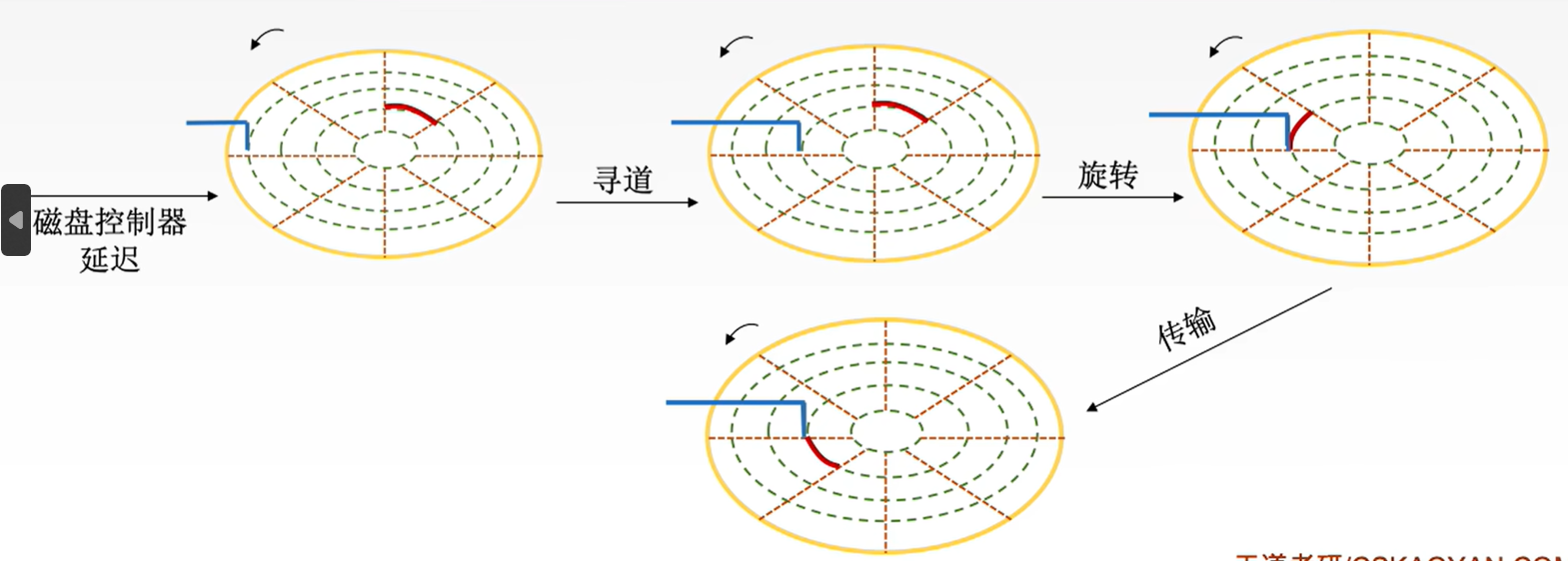

（四）磁盘阵列

1.RAID 基本概念

RAID（Redundant Array of Inexpensive Disks，廉价冗余磁盘阵列 ）：将多个独立物理磁盘组成独立逻辑盘，数据在多个物理盘分割交叉存储、并行访问，具备更好存储性能、可靠性和安全性 。

2.RAID 分级及特点

RAID的分级如下。在RAID1~RAID5中的几种方案中，无论何时有磁盘损坏，都可以随时拔出受损的磁盘再插入好的磁盘，而数据不会损坏。

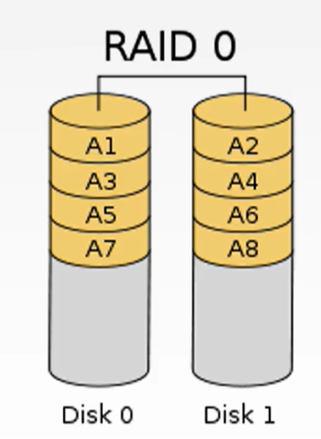

RAID 0

• 特点：无冗余和无校验的磁盘阵列。把连续多个数据块交替存放在不同物理磁盘扇区，多个磁盘交叉并行读写。
• 优势：扩大存储容量，提升磁盘数据存取速度。
• 不足：没有容错能力，若有磁盘损坏，数据易丢失。
• 示意图：

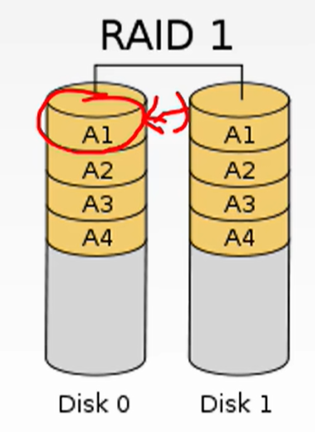

RAID 1

• 特点：镜像磁盘阵列，很粗暴，存两份数据。为提升可靠性，两个磁盘同时读写、互为备份，一个磁盘故障，可从另一磁盘读数据，两个磁盘当一个盘用，容量减少一半。
• 示意图：

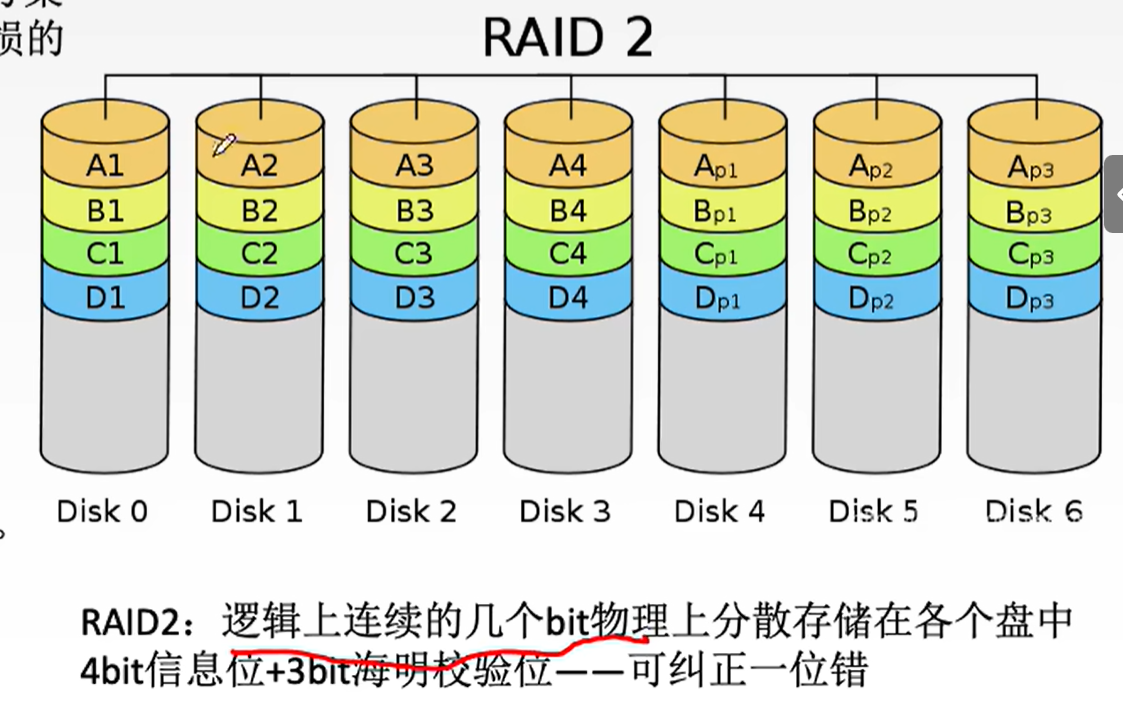

RAID 2

• 特点：采用纠错的海明码的磁盘阵列。逻辑上连续的几个 bit 物理上分散存储在各个盘中，4bit 信息位 + 3bit 海明校验位 —— 可纠正一位错 。
• 示意图：


RAID 3

• 特点：位交叉奇偶校验的磁盘阵列（笔记中未详细展开，可补充：以位或字节为单位交叉存储数据，同时设置专门校验盘存储奇偶校验信息，用于数据恢复 ）。

RAID 4

• 特点：块交叉奇偶校验的磁盘阵列（笔记中未详细展开，可补充：按块交叉存储数据，有专门校验盘，针对块级别的数据进行奇偶校验 ）。

RAID 5

• 特点：无独立校验的奇偶校验磁盘阵列（笔记中未详细展开，可补充：将校验信息分散存于各个磁盘，没有专门校验盘，兼具一定性能和容错能力 ）。

（五）固态硬盘（SSD）

1.SSD 基础概念

固态硬盘（SSD），基于闪存技术（Flash Memory ），属于电可擦除 ROM（EEPROM ），是计算机存储设备，和机械硬盘有明显差异。
(闪存因可快速整块擦除、数据状态切换高效，早期突出“擦写速度快如闪烁”的特性得名，经市场传播固定为通用称呼。)

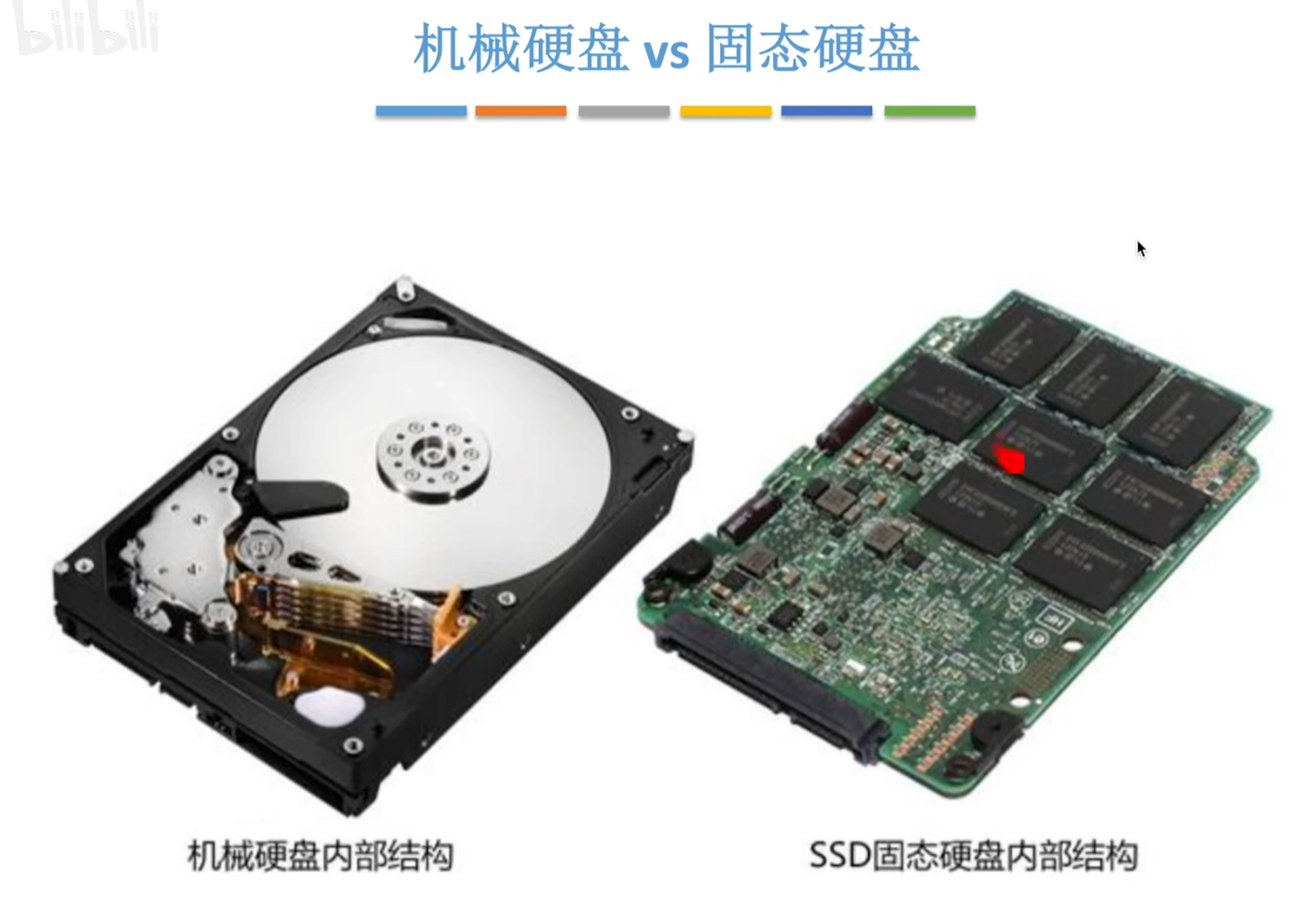

2.SSD 与机械硬盘对比

内部结构差异

• 机械硬盘：
  由盘片、磁头、电机等机械部件构成，读写基本单位是扇区（Sector）（通常 512B 或 4KB ），磁头通过寻道、旋转盘片，定位到对应扇区完成数据读写；
• SSD 固态硬盘：
  基于闪存芯片，读写单位是页（Page，通常 4KB - 16KB ），擦除单位是块（Block，包含多个页 ） 。
  因闪存特性，写入前需先擦除块（擦除后页才能写入新数据 ），且擦除时要把块内有效数据先迁移到其他空闲块，这是 SSD 特有的“写前擦除”流程，和机械硬盘完全不同 。

读写特性差异

• 机械硬盘：
  • 读写靠磁头寻道，有机械运动，随机读写慢，且磁头易磨损，读写次数多会影响寿命 。
• SSD 固态硬盘：
  • 靠电控制访问位置，随机访问时间短，读写性能好；但存在“一个块被擦写过多次（重复写同一块 ）可能会坏掉”的情况，不过寿命受多种因素影响，合理使用也较耐用 。

其他特性对比

• SSD 安静无噪音、耐摔抗震、能耗低，但成本更高；机械硬盘则相反，因有机械结构，怕震动，有噪音，能耗相对高 。

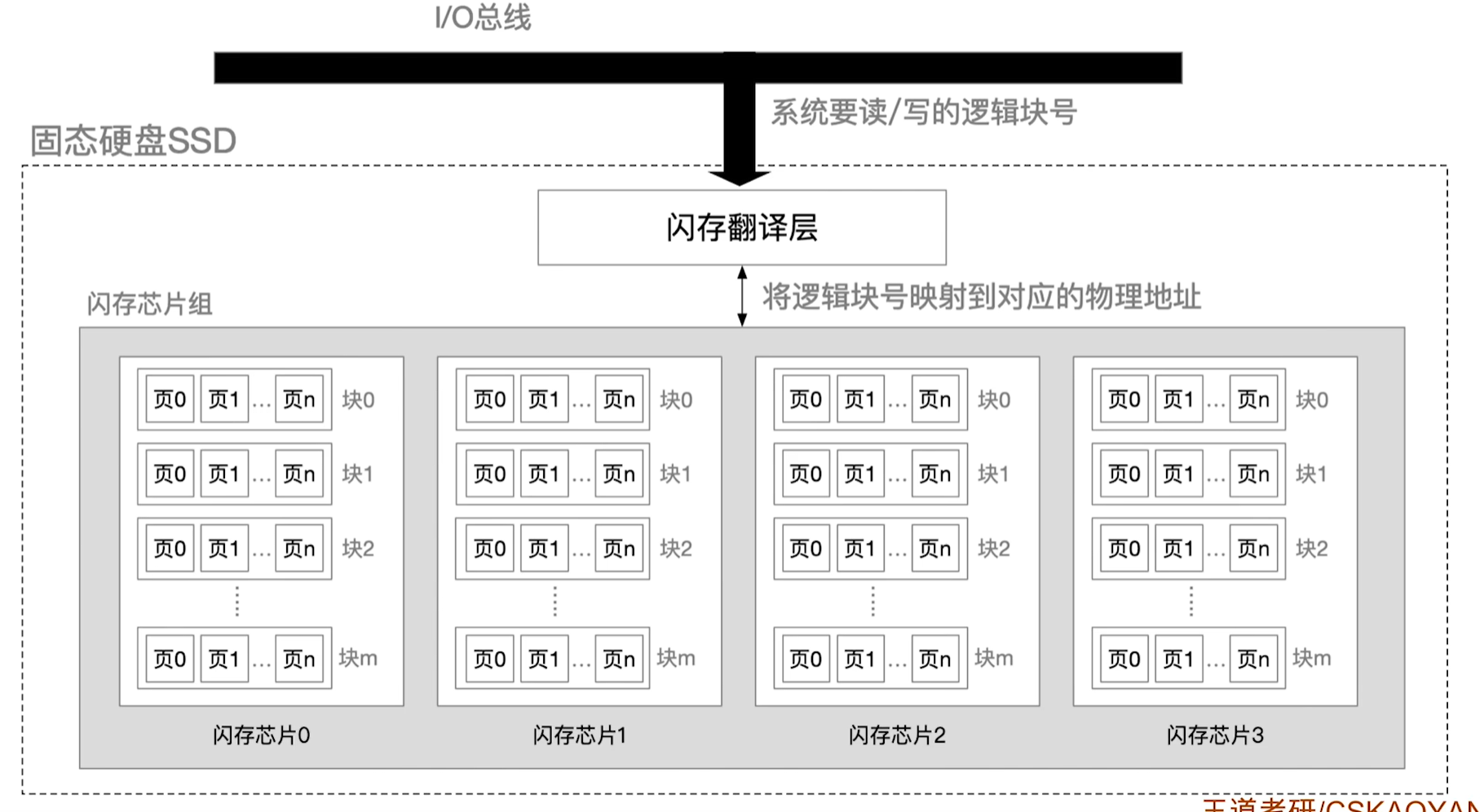

3.SSD 组成与工作原理

组成

• 闪存翻译层：负责翻译逻辑块号，找到对应页（Page ）。
• 存储介质：多个闪存芯片（Flash Chip ），每个芯片包含多个块（block ），每个块包含多个页（page ） 。
• I/O 总线：用于数据传输等操作 。
•

工作流程

1. 系统要读/写逻辑块号，经闪存翻译层，将逻辑块号映射到对应的物理地址。
2. 存在“磨损均衡”需求：
   • 若一直写同一物理块，该块易坏，所以要把数据迁移到其他闪存芯片（新位置也需是“擦干净”状态 ）。
   • 迁移时，块的编号与页的编号要和原来一致，在迁移的对应页中写入数据，再擦除原来块的位置，同时，逻辑块号对应的物理地址也会改变，映射到新的物理地址。
   • 这里逻辑块号所映射的物理地址是可变化的，以此实现磨损均衡，延长 SSD 寿命 。

磨损均衡技术

• 动态磨损均衡：写入数据时，优先选累计擦除次数少的块/闪存块 。
• 静态磨损均衡：SSD 空闲时对数据重排、迁移，让老的/访问少的块来承担以读为主的存储任务，让新擦除的块承担更多写任务 ，目的是让各个块的擦写次数尽量均匀，提升整体使用寿命 。

八、Cache

（一）Cache 存在的背景——存储系统问题

在双端口 RAM 应用、多级存储体系架构下，存储系统面临 核心矛盾：CPU 高性能需求 与 存储设备性能短板 不匹配，具体体现为以下问题：

1.带宽供需失衡问题

CPU 运算速度持续提升（如高频多核处理器），但外设与内存间的数据传输通道（带宽）有限。

• 表现：CPU 处理完数据，需等待外设/内存缓慢传输新数据，形成“运算空转”；或大量数据涌入时，通道拥堵导致传输延迟剧增。
• 本质：信息流量（CPU 与外设交互的数据量）和带宽（单位时间传输速率）不匹配，限制系统整体效率。

2.存储容量与速度的“剪刀差”问题

存储设备存在 速度 - 容量负相关 特性：

• 高速存储（如寄存器、SRAM）：速度接近 CPU 运算周期（ns 级），但成本高、容量极小（寄存器通常几十 - 几百字节，SRAM 缓存也仅 MB 级）。
• 低速存储（如硬盘、SSD）：容量可达 TB 级，但读写延迟高（硬盘 ms 级，SSD 虽低但仍比 SRAM 慢百倍）。
• 矛盾：CPU 需高频访问数据，却受限于高速存储容量；大容量存储又因速度慢，无法及时响应 CPU 需求，形成“容量够的速度不够，速度够的容量不够”的两极分化。

3.程序访问的“局部性浪费”问题

程序运行遵循 局部性原理（时间局部性：近期访问数据可能再次访问；空间局部性：访问数据的邻近区域可能被访问），但传统存储体系未针对性优化：

• 表现：CPU 频繁访问少量“热点数据”，却需从低速存储全量加载，导致大量无关数据占用带宽和高速存储资源，形成“层次热点”。
• 本质：存储体系未对“局部性数据”做高效缓存，浪费高速存储容量，也让 CPU 承受不必要的延迟。

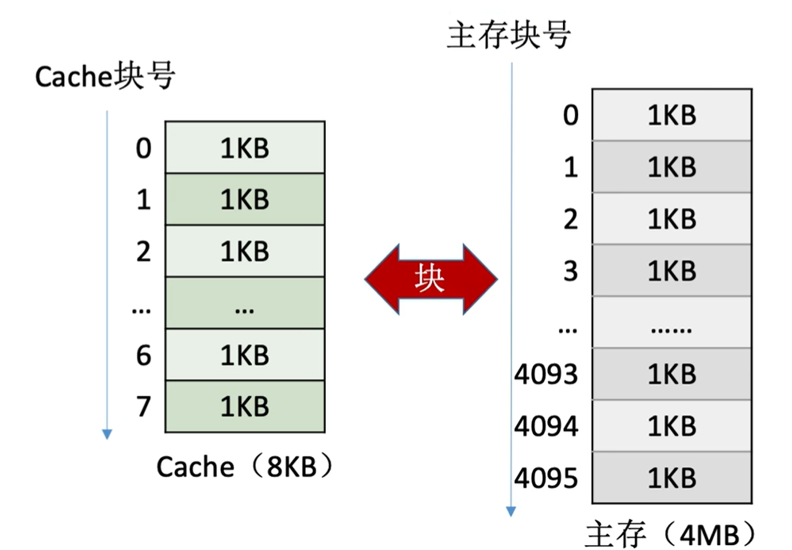

（二）Cache 工作原理

Cache（高速缓存）是 解决存储系统矛盾的核心技术，通过“数据分层缓存 + 局部性利用”，弥合 CPU 与存储设备的性能 gap。

1.基本逻辑

Cache 作为 CPU 与内存（主存）间的高速缓冲层（通常用 SRAM 实现，速度接近 CPU），遵循以下流程：
访问优先查 Cache：CPU 读取数据时，先检查 Cache 中是否存在。

• 命中：直接从 Cache 快速读取（ns 级延迟）。
• 未命中：从内存加载数据块到 Cache，再供 CPU 使用（需处理“替换策略”，后续展开）。

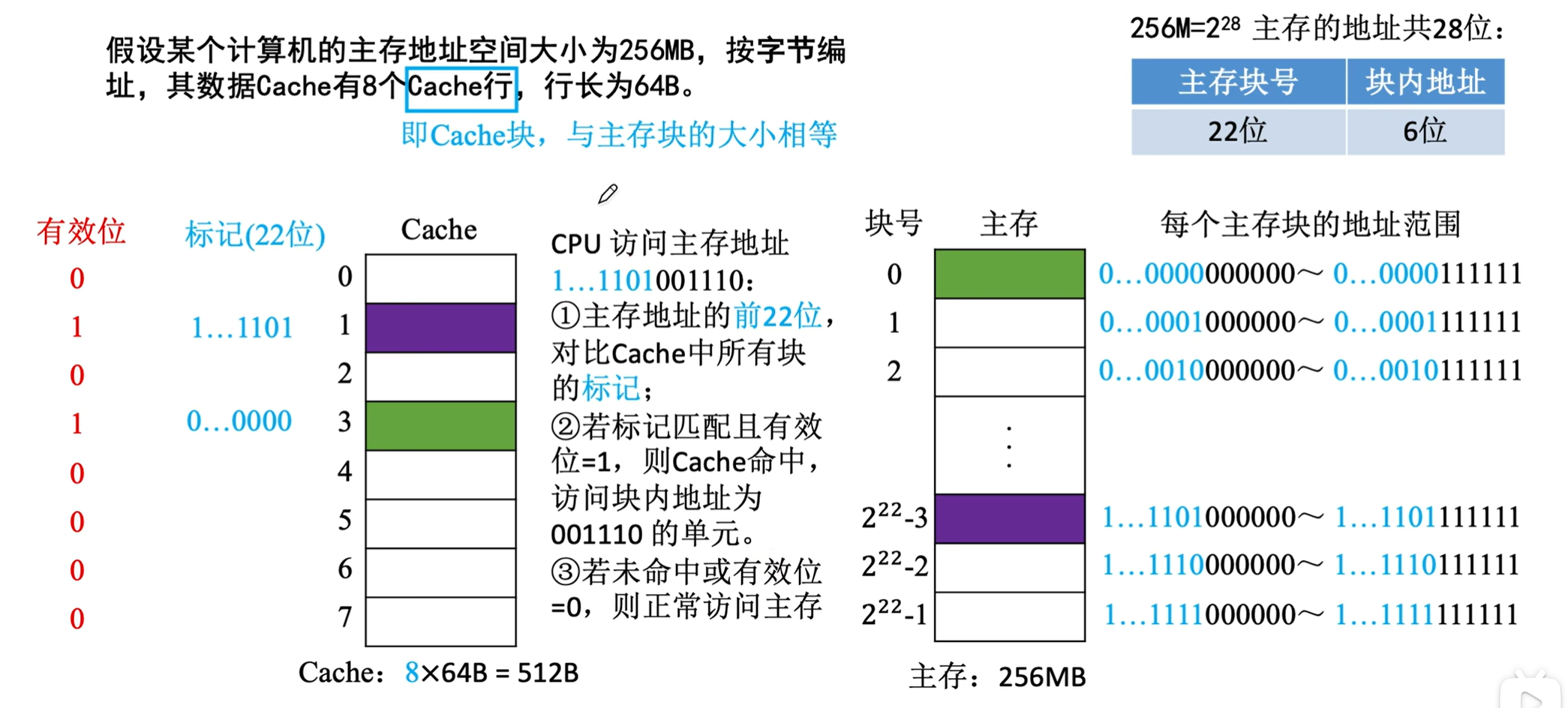

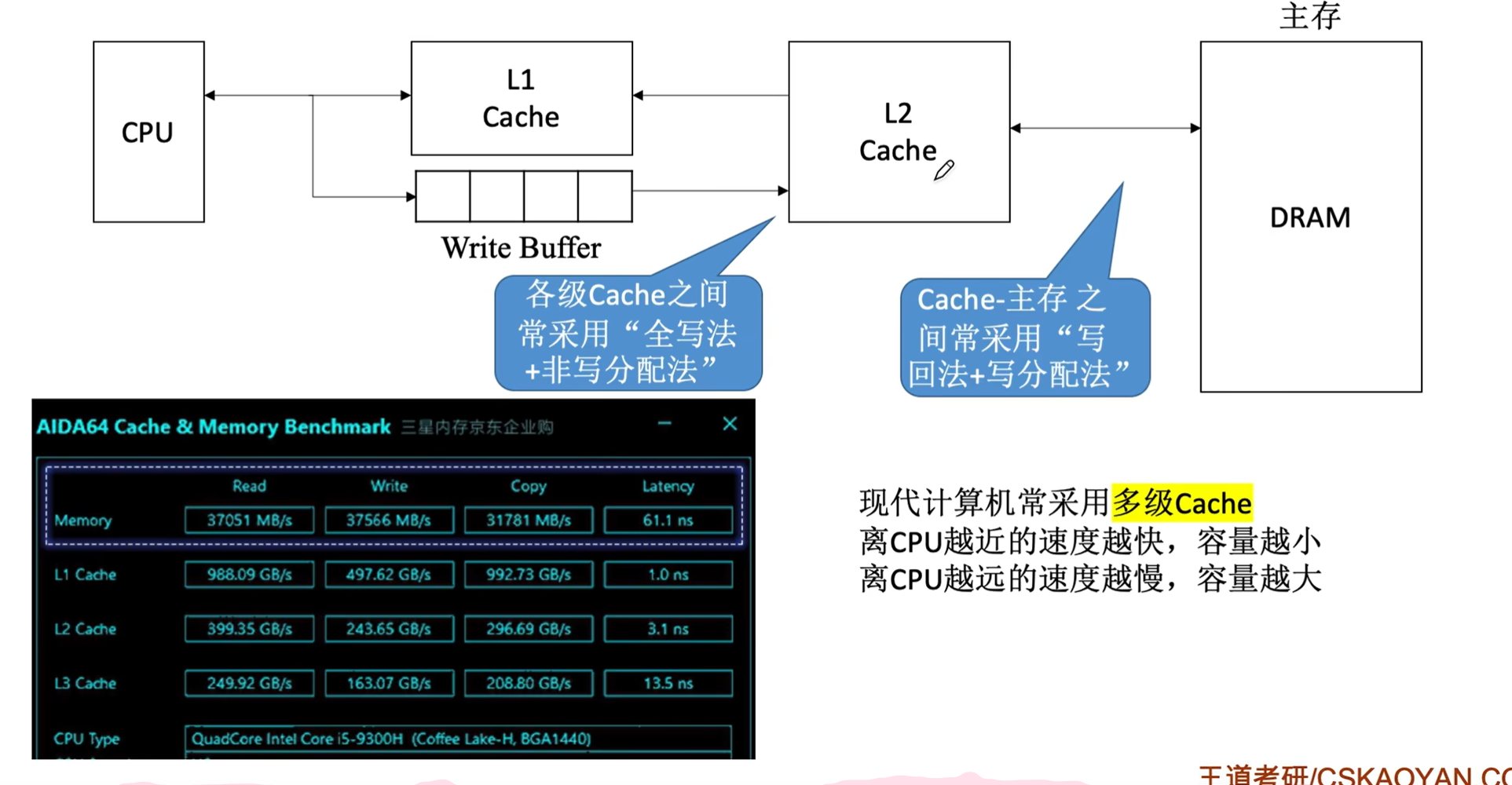

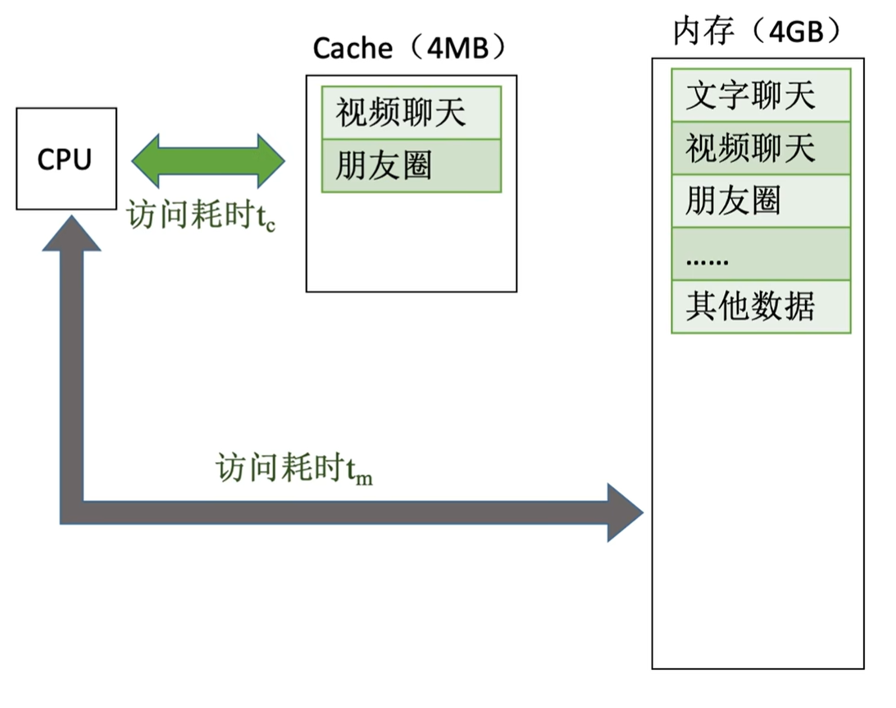

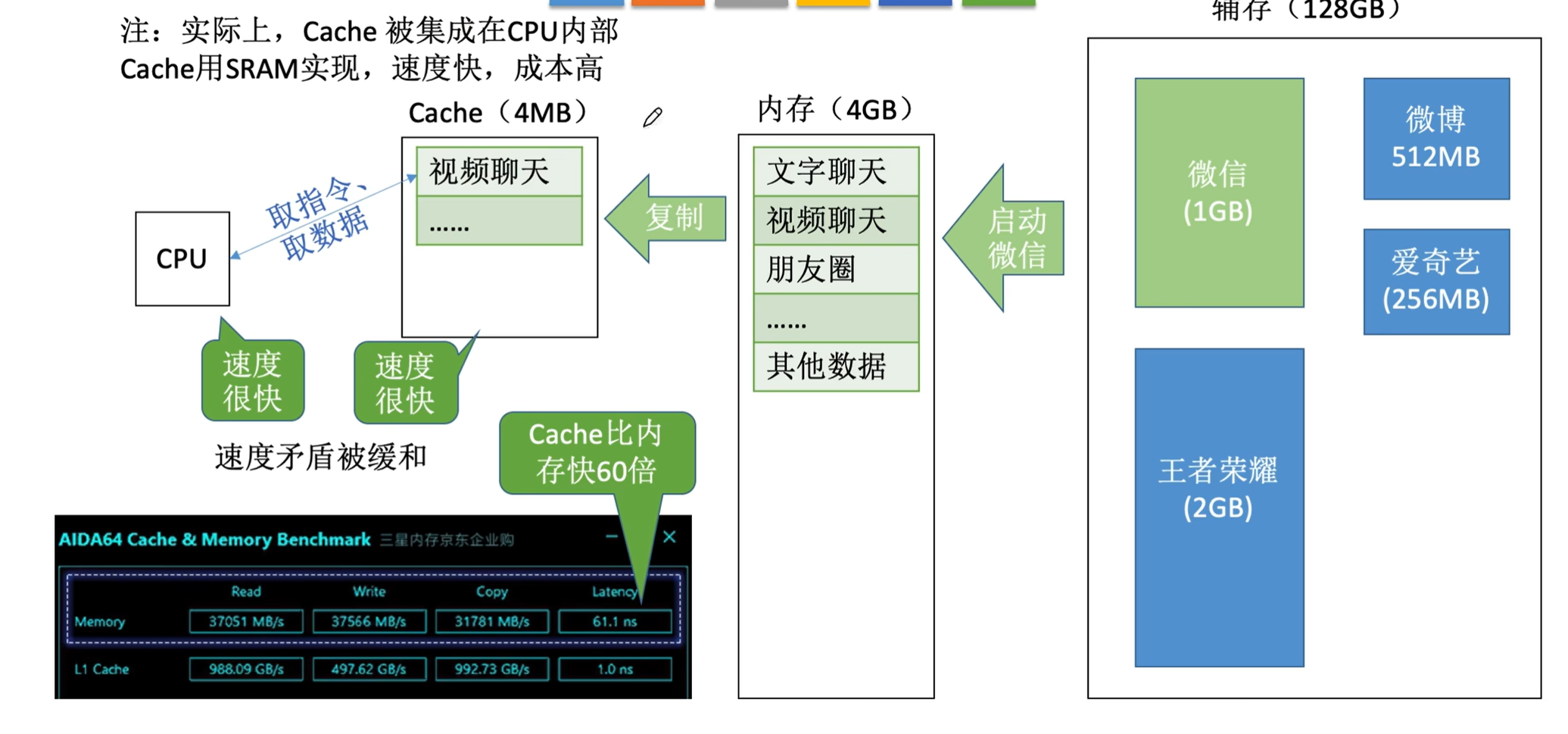

结合示意图理解数据流向：

2.性能分析

• 用 命中率（Hit Rate） 衡量 Cache 效率，公式：
  $$H=\frac{N_{\text{cache命中次数}}}{N_{\text{cache命中次数}}+N_{\text{内存访问次数}}}$$

  • 理想状态：命中率越高，CPU 访问数据越接近“无延迟”，系统性能越好。
  • 实际影响因素：程序局部性强弱、Cache 容量大小、替换策略优劣、映射方式设计等。

• 平均访问时间（$t$）
  根据 访问策略 不同，平均访问时间有两种计算逻辑：

  • 串行访问（先查 Cache，未命中再查主存）：
    $$t=H\cdot t_c+(1-H)\cdot (t_c+t_m)$$

  • 并行访问模型（同时查 Cache 和主存，命中则终止主存访问）:
    $$t=H\cdot t_c+(1-H)\cdot t_m$$


（三）Cache——主存

基于局部性原理，为高效利用 Cache 缓存“热点数据”，主存与 Cache 之间以“块”为单位进行数据交换 。

1.块的定义与划分

• 主存分块：将主存存储空间按固定大小“分块”（如示例中每 1KB 为一块 ）。
  • 若主存地址共 22 位（如4MB 主存，$4M=2^{22}$ ），块内地址占 10 位（对应 $1K=2^{10}$ 大小 ），则块号占 12 位（$22-10=12$ ），主存总块数为 $2^{12}=4096$ 块 。
• Cache 分块：Cache 也按相同大小分块（行），如示例中 Cache 为 8KB，每块 1KB，则 Cache 共 $8K/1K=8$ 块（行 ）。

2.被访问主存块的调入机制

每次被访问的主存块，一定会被立即调入 Cache 。

规则含义

当 CPU 访问主存某地址时，会先定位到对应主存块（根据地址拆解的块号 ）：

• 若该块已在 Cache 中（命中 ）：直接从 Cache 读写数据。
• 若该块不在 Cache 中（未命中 ）：会立即将整个主存块调入 Cache（前提：Cache 有空闲块；若满则触发“替换策略”，淘汰旧块后调入 ）。

与局部性原理的关联

程序访问具有时间局部性（近期访问数据可能再次访问 ）和空间局部性（访问数据的邻近区域可能被访问 ）：

• 调入“被访问主存块”时，相当于把 CPU 近期/邻近可能访问的数据，提前缓存到 Cache，利用局部性原理提升后续访问效率。

（四）Cache与主存的映射方式

为高效利用 Cache 容量，主存与 Cache 以 “块” 为单位交互（如每块 1KB），数据交换时整“块”搬运。常见映射策略如下：

1.全相联映射

• 规则：主存中任意一块，可放入 Cache 任意一块位置。
• 优势：灵活性高，理论命中率最优（只要 Cache 有空间，就能缓存热点块）。
• 劣势：硬件实现复杂（需遍历所有 Cache 块查找数据），访存延迟高（实际难用于大 Cache）。

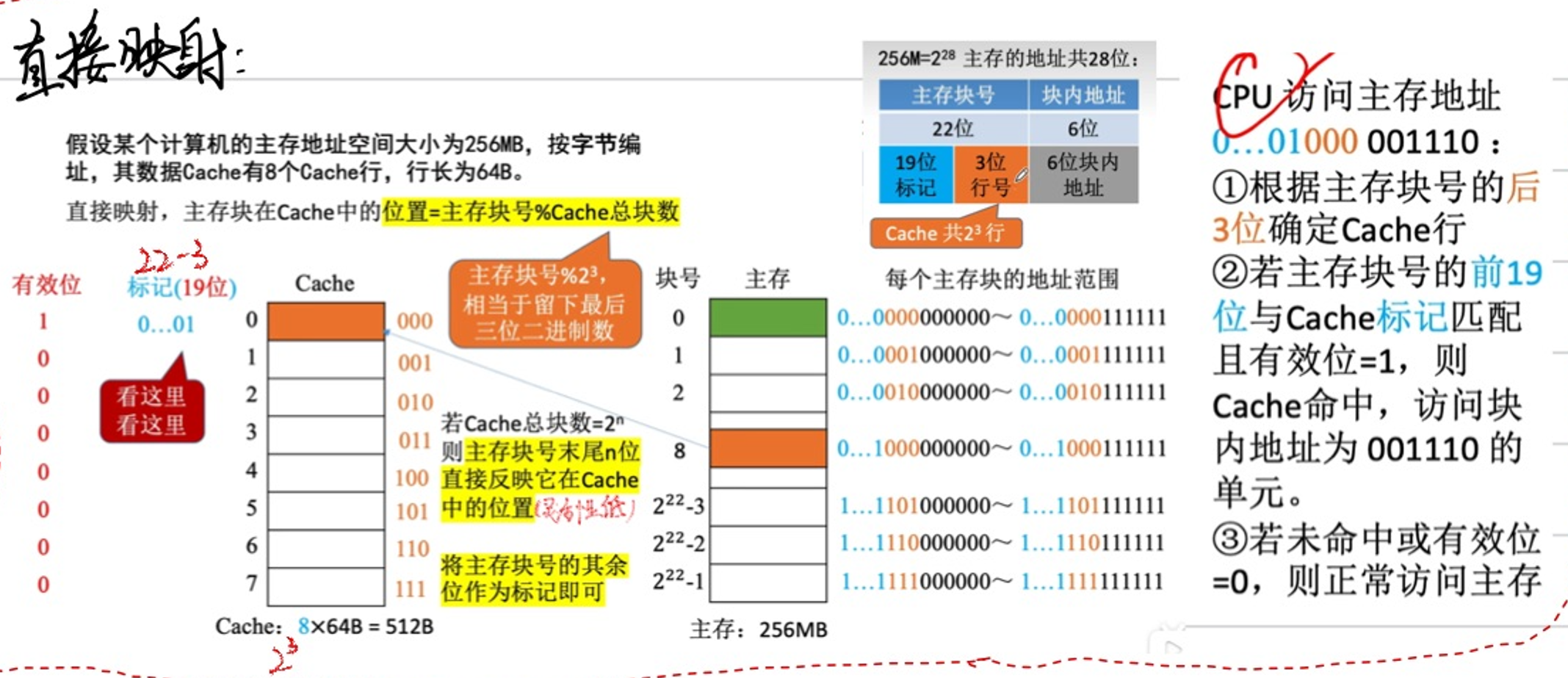

2.直接映射

• 规则：主存块号对 Cache 块数取模，强制对应唯一 Cache 块（如主存块号 $i$，Cache 块数 $n$，则 Cache 块号 = $i\%n$）。
• 优势：硬件实现简单（无需遍历，直接计算地址），访存延迟低。
• 劣势：易冲突（同余数的主存块竞争同一块 Cache），可能降低命中率（如循环访问不同主存块，却共享同一 Cache 块）。

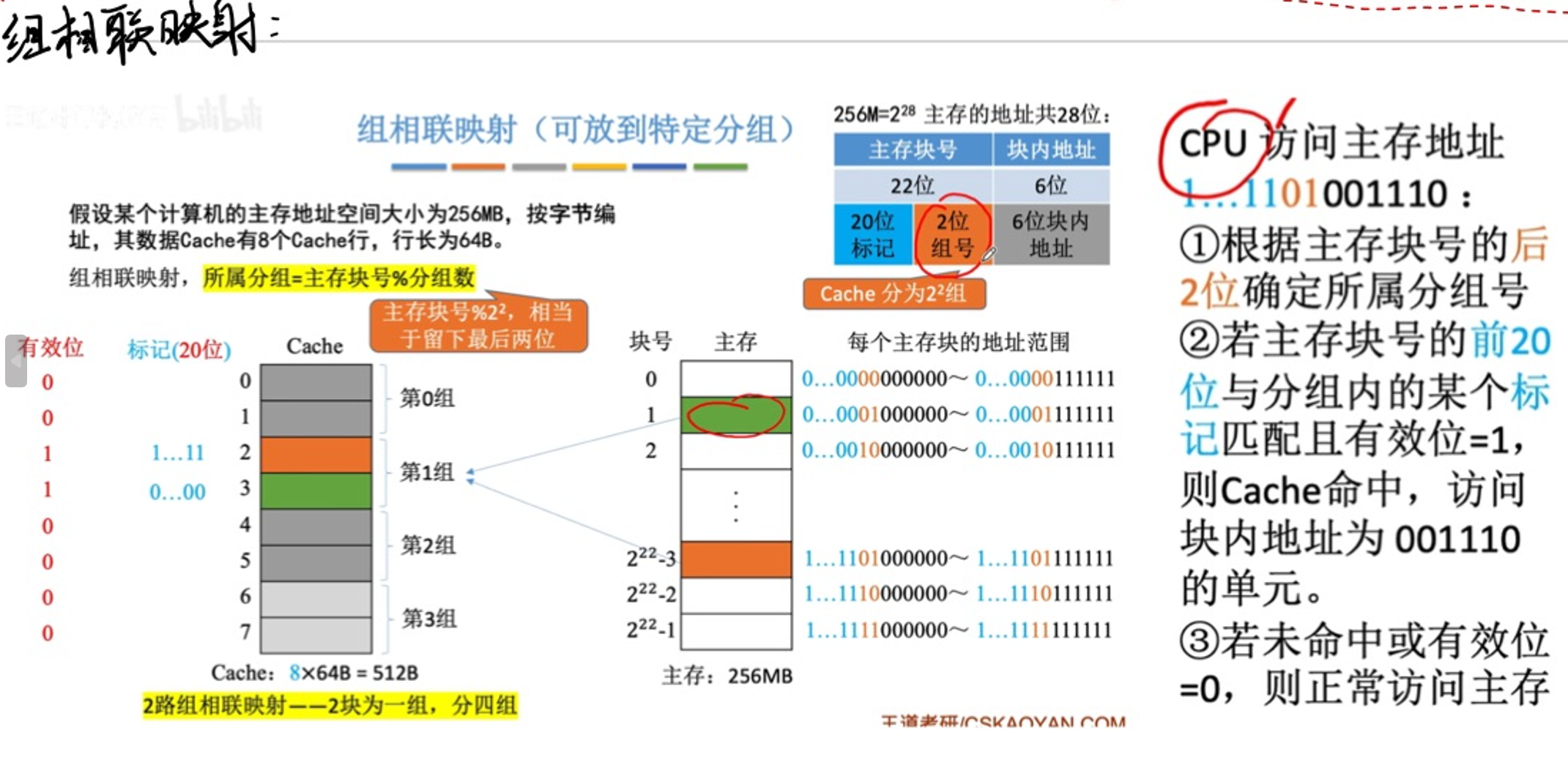

3.组相联映射

• 规则：先将主存和 Cache 分组，主存块按“组号”映射到 Cache 对应组，组内块可全相联（块能放组内任意位置）。
  流程：主存块号 → 组号（主存块号对“组数”取模）→ 组内全相联查找。
• 优势：平衡直接映射（硬件简单）与全相联（命中率高）的优点，实际系统中应用最广（如 CPU 缓存多为组相联）。
• 示例逻辑：
  1. CPU 访问地址拆解：主存块号（找组） + 组内块号 + 块内地址
  2. 先定位 Cache 组，再在组内遍历查找数据。


（五）Cache替换算法

Cache 替换算法是解决 Cache 满时，如何选择淘汰块的策略，直接影响 Cache 命中率和系统性能。核心目标是利用程序局部性原理，优先保留“未来可能被访问”的块，减少未命中次数。

1.算法分类与原理

随机算法（RAND, Random）

• 规则：Cache 满时，随机选一块替换。
• 特点：
  • 实现最简单，无需记录访问历史。
  • 缺点：完全不考虑局部性原理，可能淘汰“高频访问块”，命中率低、性能不稳定。

先进先出算法（FIFO, First In First Out）

• 规则：Cache 满时，淘汰最先被调入的块（按调入顺序，“队首”块被淘汰 ）。
• 特点：
  • 实现简单（维护调入顺序队列即可 ）。
  • 缺点：未利用局部性原理，最早调入的块可能仍是“高频访问块”（如循环访问数据 ）。
  • 抖动现象：频繁出现“刚被替换的块又被调入”的情况（因未区分访问频率 ）。

近期最少使用算法（LRU, Least Recently Used）

• 规则：为每个 Cache 块设计数器，记录“多久未被访问”；Cache 满时，淘汰计数器最大（最久未用 ） 的块。
• 原理：基于局部性原理，认为“近期被访问的块，未来更可能被访问”。

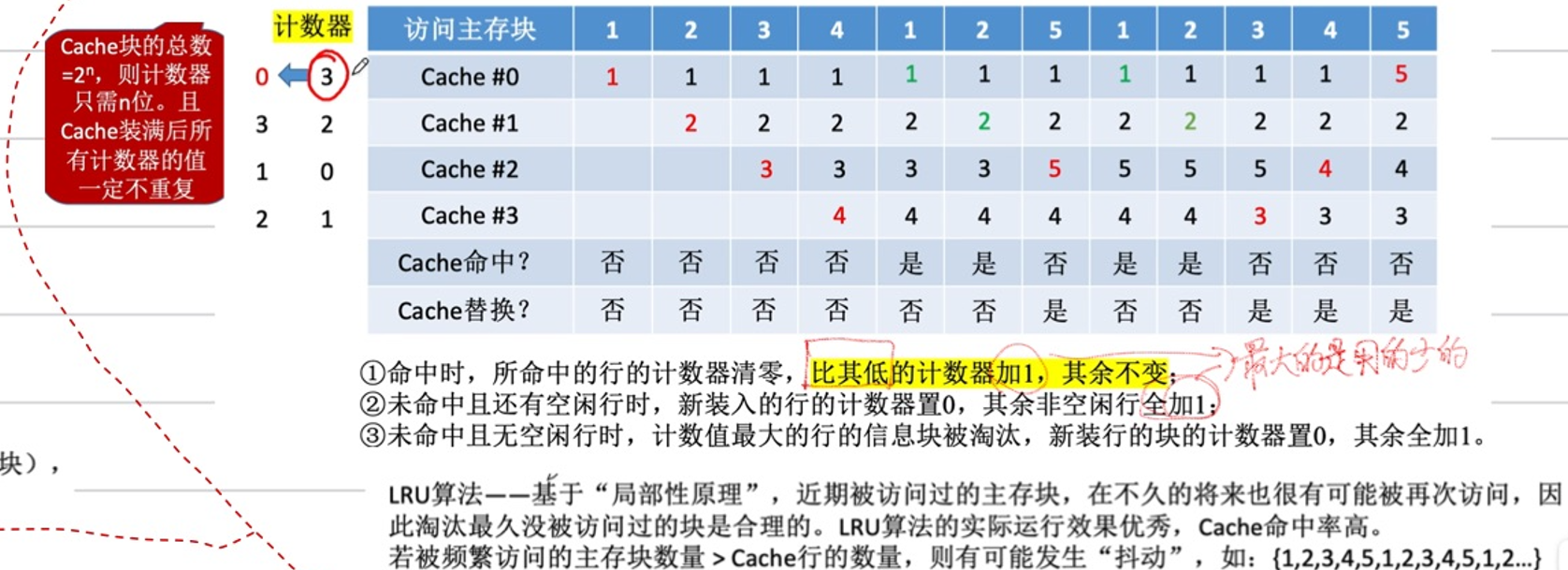

• 示例流程（4 个 Cache 块，访问序列 1,2,3,4,1,2,5,1,2,3,4,5 ）：

  • 特点：命中率高，贴合局部性原理，但需硬件维护计数器（复杂度较高 ）。

最不经常使用算法（LFU, Least Frequently Used）

• 规则：为每个 Cache 块设计数器，记录“被访问总次数”；Cache 满时，淘汰计数器最小（访问次数最少 ） 的块。

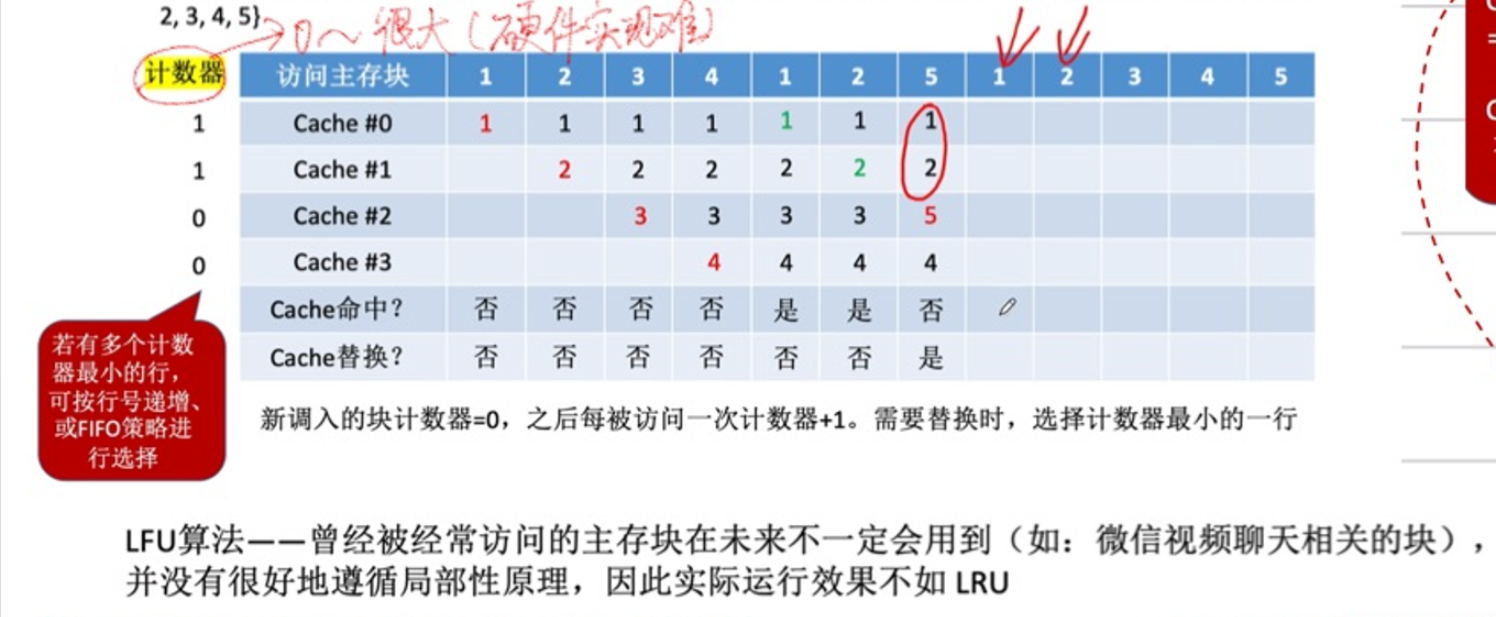

• 示例流程（4 个 Cache 块，访问序列 1,2,3,4,1,2,5,1,2,3,4,5 ）：

  • 缺点：未区分“近期访问”和“历史访问”，可能淘汰“曾经少用但近期需要”的块（如微信视频聊天块长期少用，但突然需要时被误删 ），实际效果不如 LRU。

（六）Cache写策略

Cache 写策略分为 写命中（CPU 写 Cache 中已有的数据）和 写不命中（CPU 写 Cache 中没有的数据），不同场景对应不同策略。

1.写命中策略

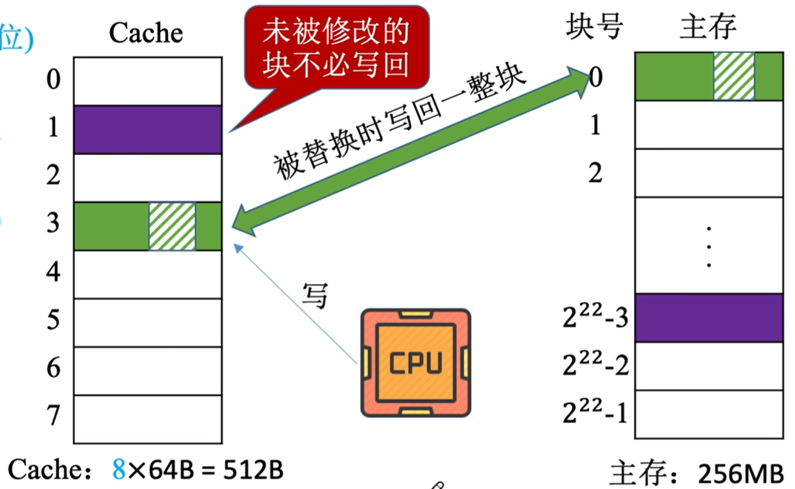

写回法（Write-Back）

• 规则：CPU 写 Cache 命中时，只修改 Cache 内容，不立即写回主存；当该块被替换（从 Cache 淘汰）时，才写回主存。
• 关键标记：需为 Cache 块设置 脏位（Dirty Bit），标记“是否被 CPU 修改过”（脏位=1 表示需写回主存 ）。
• 优点：减少主存写操作（仅替换时写回 ），提升写速度，降低主存带宽压力。
• 缺点：存在“Cache 与主存数据不一致”风险（若系统崩溃，未写回的数据会丢失 ）。
• 示意图：

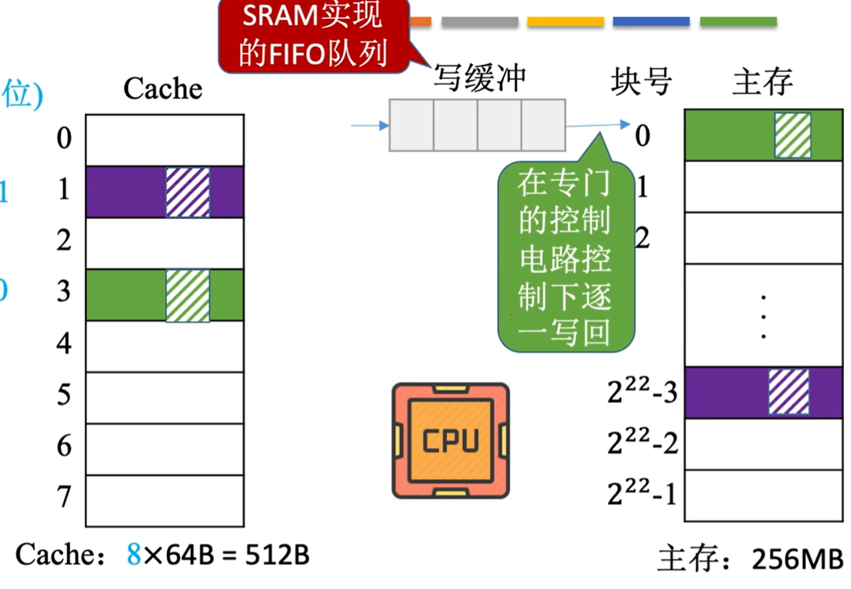

全写法/写直通法（Write-Through）

• 规则：CPU 写 Cache 命中时，同时修改 Cache 和主存（数据立即同步到主存 ）。
• 优化：通常配合 写缓冲（Write Buffer），CPU 把数据写入 Cache 和写缓冲后即可继续执行，写缓冲异步写回主存，减少 CPU 等待时间。
• 优点：保证 Cache 与主存数据实时一致，无需脏位，硬件实现简单。
• 缺点：增加主存写操作（每次写命中都触发 ），若写操作频繁，可能会因为写缓冲饱和而发生阻塞
• 示意图：


2.写不命中策略

写分配法（Write-Allocate）

• 规则：CPU 写 Cache 不命中时，先把主存对应块调入 Cache，再执行写操作（后续按“写命中策略”处理，通常搭配写回法 ）。
• 原理：利用空间局部性，调入主存块后，未来可能再次访问该块，提升后续命中率。
• 适用场景：搭配写回法时，可减少主存写次数（因写操作先缓存到 Cache ）。

非写分配法/不按写分配（Not-Write-Allocate）

• 规则：CPU 写 Cache 不命中时，直接写回主存，不调入 Cache。
• 原理：避免因“写操作”频繁调入不常用块，占用 Cache 空间（适合写操作多、局部性弱的场景 ）。
• 适用场景：通常搭配全写法使用（因全写法本身需同步主存，调入 Cache 无明显收益 ）。

（七）多级Cache
