芯谷科技--DCDC电源管理芯片MC34063A
·
概述：
MC34063A 为一单片 DC-DC 变换集成电路，内含温度补偿的参考电压源（1.25V）、比较器、能有效限制电流及控制工作周期的振荡器，驱动器及大电流输出开关管等,外配少量元件，就能组成升压、降压及电压反转型 DC-DC 变换器。
二、MC34063A应用方案如下：

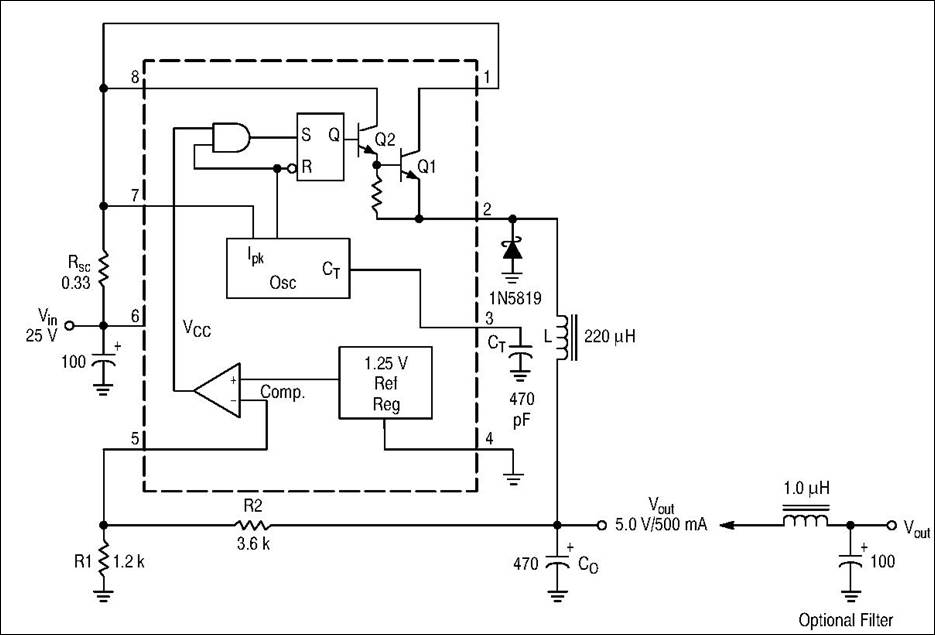

1、基本应用线路图如下：
2、上述应用线路在DEMO板上测试参数如下：
|
参数 |
单位 |
MC34063A |
测试条件 |
|
振荡频率 |
KHz |
40KHz |
Io=1A,PIN2脚 |
|
输出电压1 |
V |
4.991 |
Io=1A |
|
输出电压2 |
V |
5.02 |
Io=0A |
|
效率 |
% |
75 |
Io=1A |
|
线性调整率 |
% |
2.3 |
Vin=9~25V,Io=100mA |
|
负载调整率 |
% |
1 |
Vcc=12V,Io=100~500mA |
|
输出纹波1 |
mVp-p |
48 |
Vcc=9V,Io=100mA |
|
输出纹波2 |
mVp-p |
150 |
Vcc=15V,Io=100mA |
|
输出纹波3 |
mVp-p |
40 |
Vcc=9V,Io=0mA |

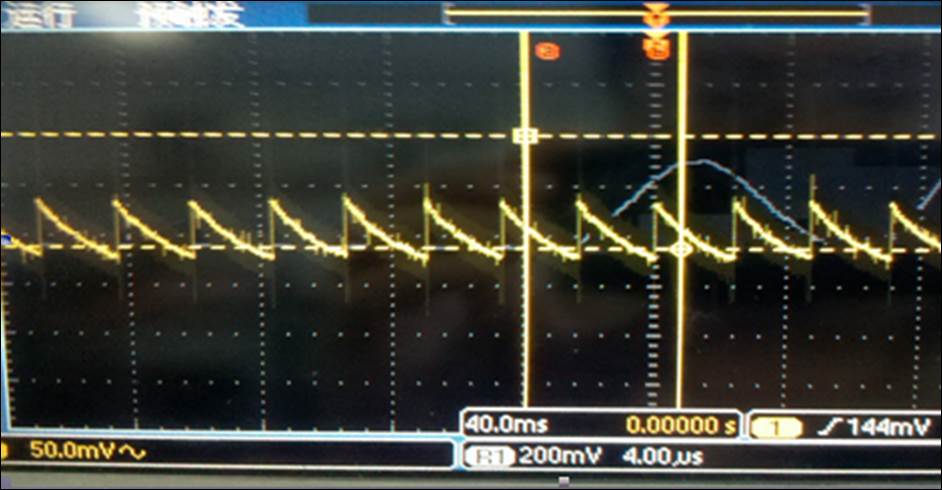

3、在DEMO板上，测试空载纹波，MC34063A输出纹波正常，具体见下图。
