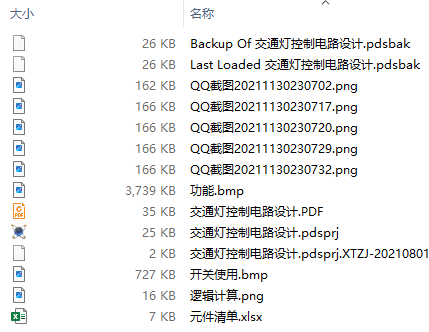

基于数字电路的交通灯（protues8.6）proteus、 1763-基于数字电路的交通灯（protues8.6）proteus、物料清单 资料介绍： 基于数字电路的交通灯（protues8.6） 数字电路交通灯 1、可以设置各方向通行时间和黄灯时间 2、使用2个数码管显示绿灯时间和黄灯时间 设计思路：（1）时钟控制计数器进行倒计时，每一次倒计时到0的时候输出一个控制脉冲A （2）脉冲A通过计数器进行计数，一共计数4次，每次输出一个信号状态，每个信号代表系统状态：东西通行、东西黄灯、南北通行、南北黄灯 （3）根据这4个状态得出交通灯的控制逻辑，从而直接控制LED点亮 （4）每个状态都对应一个装载值，这个装载值可以通过拨码开关设置 每次状态切换的时候就进行一次时间装载 有哪些资料： 1、仿真工程文件 2、元器件清单 3、逻辑计算

在十字路口的红绿灯里，藏着个有趣的数字世界。今天我们用Proteus里的74LS芯片搭建一个会"思考"的交通灯控制器，让它像交警一样指挥交通。不需要写代码，全靠数字电路的真功夫。

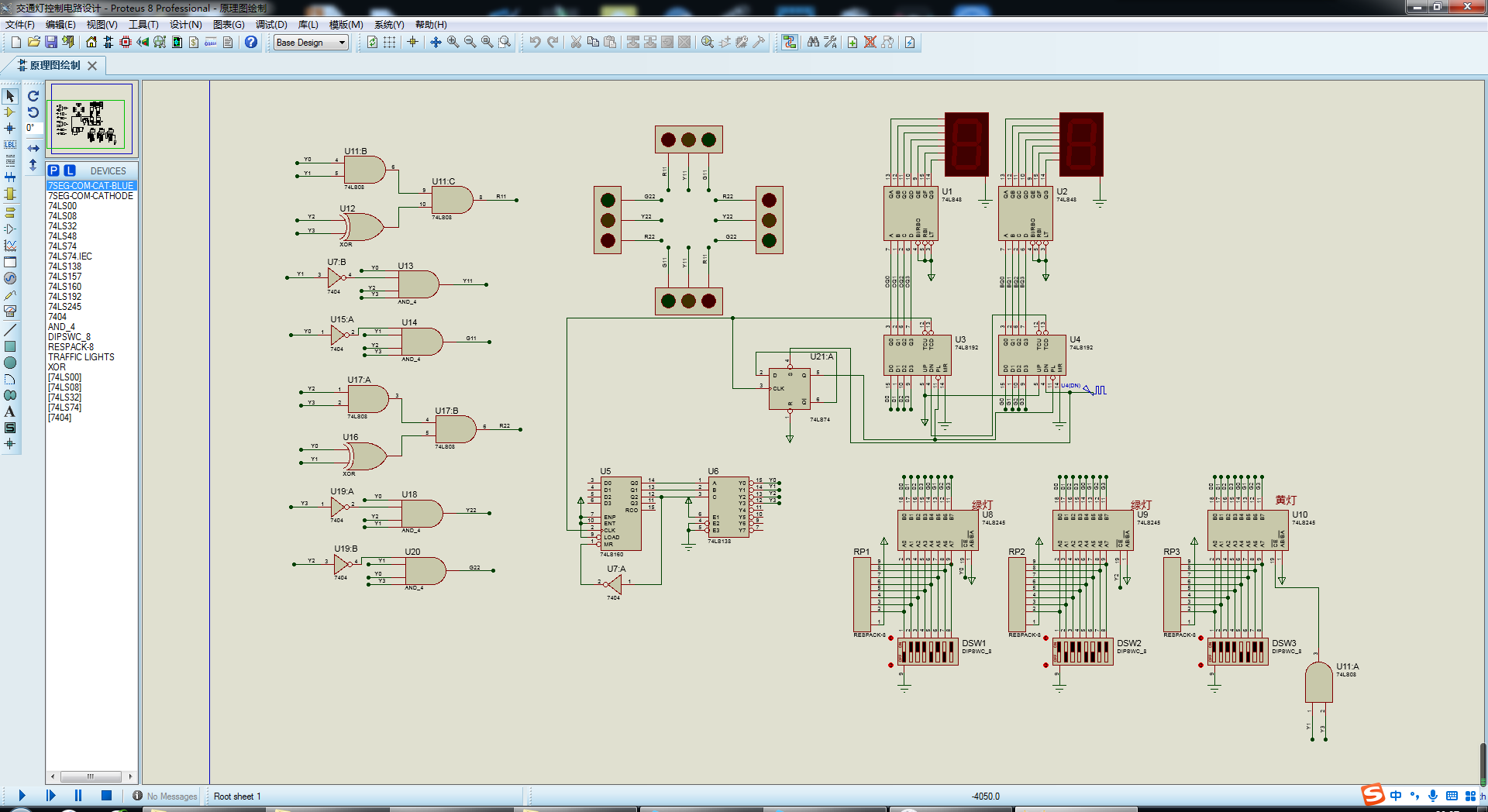

核心架构就像个机械钟表（图1：系统框图）

系统的心脏是555定时器产生的秒脉冲，它驱动着74LS190计数器做减法。当倒计时归零的瞬间，会触发两个重要动作：通过74LS123单稳态电路产生装载脉冲，同时用74LS161状态计数器切换红绿灯状态。

// 举个状态切换的栗子（实际用硬件实现）
always @(posedge clk) begin
    case(current_state)
        2'b00: next_state = (timer_done) ? 2'b01 : 2'b00; // 东西绿灯转黄灯
        2'b01: next_state = (timer_done) ? 2'b10 : 2'b01; // 黄灯转南北绿灯
        //...其他状态类似
    endcase
end

时间设置暗藏玄机（图2：拨码开关电路）

用四个拨码开关组成BCD码输入，74LS283加法器负责把开关状态转换成装载值。比如当设置"25秒"时，实际电路会执行(0010 <<4) + 0101的位运算，这里用异或门实现进位修正。

数码管显示有机关（图3：显示驱动电路）

两片74LS48驱动共阴极数码管，这里有个小技巧：当黄灯亮起时，用JK触发器控制显示切换。东西方向的绿灯倒计时结束后，个位数码管会立即显示黄灯设定时间，十位则保持显示0。

状态机才是灵魂所在（图4：逻辑方程推导）

基于数字电路的交通灯（protues8.6）proteus、 1763-基于数字电路的交通灯（protues8.6）proteus、物料清单 资料介绍： 基于数字电路的交通灯（protues8.6） 数字电路交通灯 1、可以设置各方向通行时间和黄灯时间 2、使用2个数码管显示绿灯时间和黄灯时间 设计思路：（1）时钟控制计数器进行倒计时，每一次倒计时到0的时候输出一个控制脉冲A （2）脉冲A通过计数器进行计数，一共计数4次，每次输出一个信号状态，每个信号代表系统状态：东西通行、东西黄灯、南北通行、南北黄灯 （3）根据这4个状态得出交通灯的控制逻辑，从而直接控制LED点亮 （4）每个状态都对应一个装载值，这个装载值可以通过拨码开关设置 每次状态切换的时候就进行一次时间装载 有哪些资料： 1、仿真工程文件 2、元器件清单 3、逻辑计算

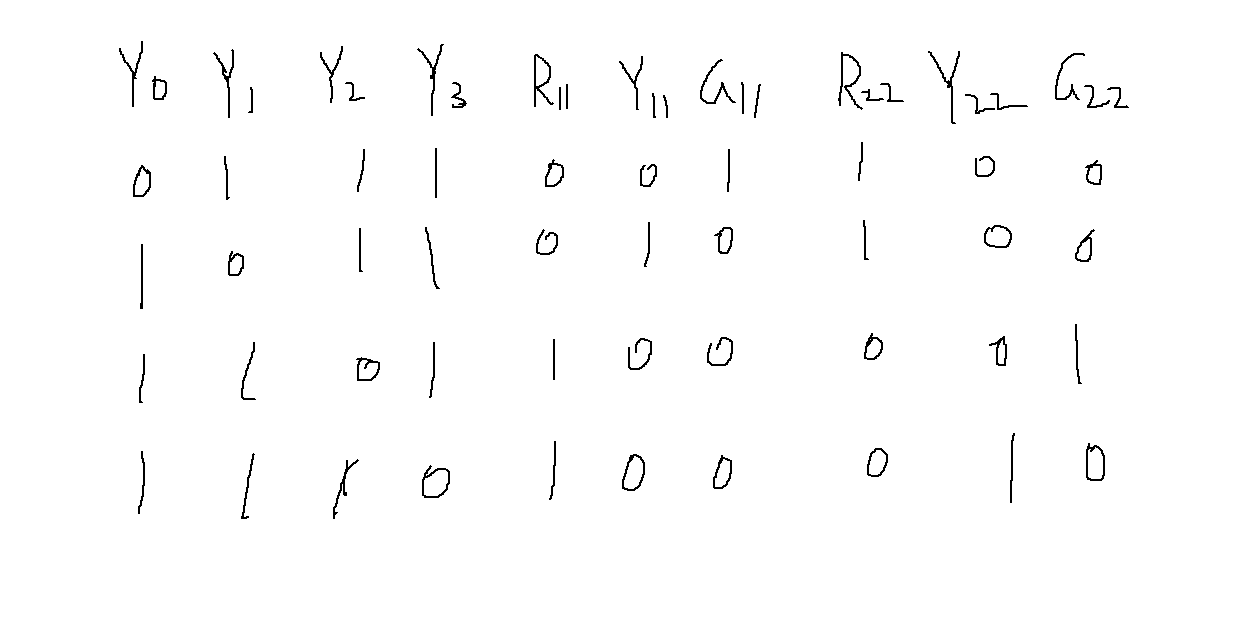

根据真值表推导出逻辑方程：

东西绿灯 = Q1'·Q0'

南北黄灯 = Q1·Q0

用74LS00与非门实现时要注意信号相位，这里需要插入反相器修正逻辑极性。实测中发现状态切换时会出现毛刺，后来在反馈回路加入0.1uF电容才稳定下来。

调试时遇到的坑：

1. 74123单稳态电路的RC参数需要反复调整，最终确定R=10kΩ，C=47μF
2. 数码管显示出现鬼影，解决方法是在7448输出端串联220Ω电阻
3. 倒计时归零时出现状态回跳，通过给计数器CLR引脚加滤波电容解决

电路彩蛋：

在测试过程中，意外发现把状态计数器的Q1接到蜂鸣器，能模拟真实的倒计时提示音。后来特意在黄灯阶段加入了这个"滴滴"声效，让仿真更加真实。

（文末彩蛋：在Proteus里把时钟频率调快10倍，你会看到红绿灯像迪厅灯光一样狂闪，实测有效！）

后记：这个设计虽然用基础芯片实现，但包含了状态机、时序控制、人机交互等核心思想。下次可以尝试用PLD器件重构，或者加入紧急车辆优先通行功能，让这个交通大脑更智能。
