高速画板-PMU模块PCB布局布线1-分析ACT8846芯片
·
一、ACT8846 芯片核心定位与核心特性
ACT8846 是 Analog Devices（ADI）推出的高集成度多输出 PMU（电源管理单元），专为嵌入式系统（如消费电子、工业控制、物联网设备）设计，核心功能是将单路输入电压转换为多路稳定的直流输出，为系统核心芯片（MCU、FPGA、处理器）、外设（传感器、通信模块、LED 驱动）提供精准、低噪的供电。
结合补光灯项目（需多路供电：如 MCU 3.3V、蓝牙模块 3.3V、LED 驱动控制电路 5V、传感器 2.8V 等），ACT8846 的集成特性可大幅简化电源系统设计，减少外围元件数量，提升供电稳定性。
核心关键特性（决定 PCB 布局布线逻辑）：
- 输入电压范围：2.7V ~ 5.5V（兼容锂电池 3.7V 标称电压、USB 5V 输入）；
- 输出通道配置：
- 4 路 DC-DC 降压转换器（高效大电流通道）：输出电压 0.8V ~ 3.3V 可调，每路最大输出电流 1.5A（支持并联扩容）；
- 2 路 LDO 线性稳压器（低噪声小电流通道）：输出电压 1.2V ~ 3.3V 可调，每路最大输出电流 300mA；
- 效率与噪声：
- DC-DC 通道效率高达 95%（大电流场景优势明显），开关频率 1.2MHz/2.4MHz 可选（高频便于滤波，减小电感电容体积）；
- LDO 通道输出噪声低至 30μVrms（适合敏感电路，如传感器、RF 模块）；
- 保护功能：内置过流保护（OCP）、过压保护（OVP）、热关断保护（TSD）、欠压锁定（UVLO），提升系统可靠性；
- 控制功能：支持 I2C 通信配置输出电压、使能 / 关断通道、监控供电状态（便于软件管理电源）。
二、ACT8846 引脚功能解析（按 “电源路径 + 控制信号” 分类，关联 PCB 设计）
ACT8846 常见 48 引脚 QFN 封装（4mm×4mm），引脚按功能可分为 5 类，每类引脚的功能及 PCB 布局注意事项如下：
1. 电源输入引脚（VIN 相关）
| 引脚名称 | 功能说明 | PCB 布局要点 |
|---|---|---|
| VIN1~VIN3 | 主电源输入引脚（三路并联，增强电流承载能力），接收 2.7V~5.5V 输入电压 | 1. 三路 VIN 引脚需短接后连接输入电源（如锂电池 3.7V 或 5V 升压输出）；2. 输入侧必须并联 “10μF 钽电容 + 0.1μF X7R 陶瓷电容”，电容紧贴 VIN 引脚（走线≤3mm），滤除输入噪声；3. 输入走线采用宽铜皮（≥1.5mm，1oz 铜厚），减少压降（总输入电流可达 3~4A）。 |
| PVIN1~PVIN4 | DC-DC 通道的功率输入引脚（对应 4 路 DC-DC 转换器），需与 VIN 相连 | 1. 直接短接至 VIN 网络，避免长走线（减少功率损耗）；2. 每个 PVIN 引脚旁可并联 0.1μF 陶瓷电容（可选），进一步滤除高频噪声。 |
2. DC-DC 输出与储能引脚（核心功率路径）
| 引脚名称 | 功能说明 | PCB 布局要点 |
|---|---|---|
| SW1~SW4 | 4 路 DC-DC 转换器的开关节点（高频开关，1.2MHz/2.4MHz），连接外部储能电感 | 1. 最关键引脚：SW 引脚到电感的走线需 “最短、最粗、直”（铜皮≥1mm），开关节点铜皮面积尽量小（≤0.5cm²），减少高频辐射；2. 电感需紧贴 SW 引脚（间距≤2mm），避免过孔（过孔会引入寄生电感）；3. 开关节点周围避免走敏感信号线（如 I2C、反馈线、LDO 输出线），可铺地铜皮隔离（隔离带≥2mm）。 |
| LX1~LX4 | DC-DC 输出引脚（经过电感储能、续流后的电压输出），连接输出滤波电容和负载 | 1. 每个 LX 引脚旁并联 “10μF 钽电容 + 0.1μF 陶瓷电容”（滤波组合），电容紧贴 LX 引脚和地平面；2. 输出走线按负载电流设计宽度（1A 对应 1mm 铜皮），优先布通，远离 SW 节点；3. 若多通道输出同一电压（如 DC-DC1 和 DC-DC2 均输出 3.3V），LX1 和 LX2 可短接后再分发给负载，提升电流能力。 |
3. LDO 输出引脚（低噪声敏感通道）
| 引脚名称 | 功能说明 | PCB 布局要点 |
|---|---|---|
| LDO1_OUT、LDO2_OUT | 2 路 LDO 的输出引脚，提供低噪声稳定电压 | 1. 输出侧并联 “1μF 钽电容 + 0.1μF 陶瓷电容”，电容紧贴引脚（走线≤2mm），滤除 LDO 输出的低频纹波；2. 走线远离 DC-DC 的 SW 节点和功率回路（间距≥3mm），避免高频干扰；3. 若给敏感电路（如蓝牙 RF 模块、传感器）供电，LDO 输出走线需单独布线，串联磁珠（100Ω@100MHz）抑制干扰。 |
4. 控制与反馈引脚（信号完整性关键）
| 引脚名称 | 功能说明 | PCB 布局要点 |
|---|---|---|
| FB1~FB4 | DC-DC 通道的反馈引脚（采样 LX 输出电压，调整 PWM 占空比稳定电压） | 1. 反馈电阻（分压用，调整输出电压）需紧贴 FB 引脚和 LX 引脚，形成 “最小反馈回路”（面积≤0.3cm²）；2. FB 走线 “短、细、直”（铜皮≥0.2mm），远离 SW 节点和功率走线，避免平行走线（平行长度≤2mm）；3. 禁止在 FB 走线上打过多过孔，避免引入干扰导致输出电压波动。 |
| I2C_SDA、I2C_SCL | I2C 通信引脚（配置芯片参数、监控状态），属于低速敏感信号 | 1. 采用差分走线（等长、等距，间距≥0.2mm），长度≤10cm；2. 靠近引脚端并联 4.7kΩ 上拉电阻和 0.1μF 去耦电容（滤除 I2C 总线噪声）；3. 远离 DC-DC 开关节点和功率回路，走线时尽量避开大电流铜皮。 |
| EN1~EN6 | 通道使能引脚（高电平使能，低电平关断对应 DC-DC/LDO 通道） | 1. 若无需软件控制，可直接接 VIN（常使能）；若需 GPIO 控制，走线远离干扰源；2. 使能引脚旁可并联 10nF 电容，滤除高频噪声导致的误触发。 |
5. 接地引脚（电源完整性核心）
| 引脚名称 | 功能说明 | PCB 布局要点 |
|---|---|---|
| GND、PGND1~PGND4 | 芯片地引脚（GND 为信号地，PGND 为 DC-DC 功率地） | 1. 单点汇流：所有 PGND 和 GND 引脚短接后，通过单个或多个过孔连接到地平面（避免地环路）；2. 地平面需完整（多层 PCB 单独规划地平面），功率地铜皮面积≥1cm²，降低接地阻抗；3. 输入 / 输出滤波电容的接地端直接连接地平面（过孔靠近电容，避免长地线），形成 “电容 - 引脚 - 地” 的最短回路。 |
三、ACT8846 的内部功能模块与 PCB 布局关联

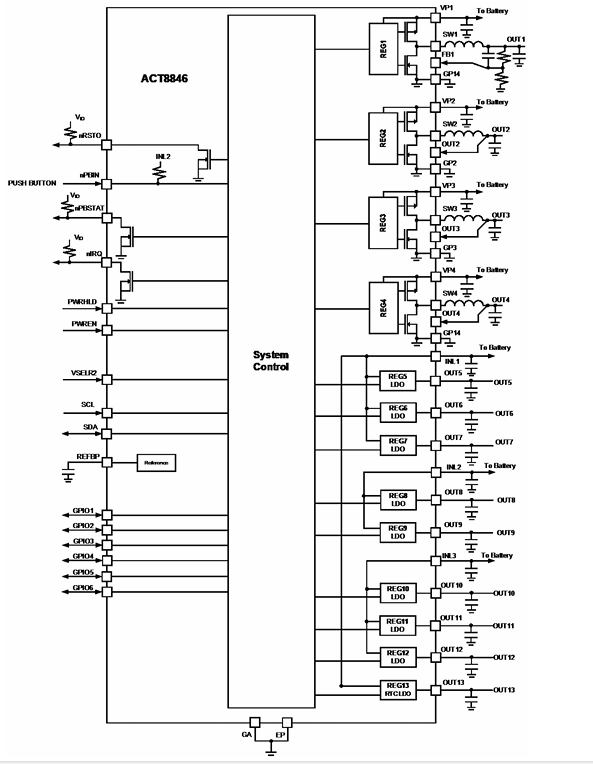

ACT8846 内部集成 4 路 DC-DC + 2 路 LDO，PCB 布局需围绕 “功率回路最小化、干扰隔离、低噪通道保护” 展开，核心模块与布局逻辑：
- DC-DC 功率模块：
- 每路 DC-DC 对应 “VIN→PVIN→SW→电感→LX→负载→GND” 的功率回路，需将 “芯片 SW 引脚→电感→LX 引脚→滤波电容→GND” 压缩在最小空间（环路面积≤1cm²），减少高频辐射和压降；
- 电感选型建议用屏蔽电感（避免磁场干扰），电感下方避免走任何信号线。
- LDO 低噪模块：
- LDO 内部线性调整管发热较小，但对干扰敏感，需与 DC-DC 功率模块保持≥3mm 距离，或用地线隔离；
- 给敏感负载供电时，LDO 输出可增加 “RC 滤波”（1kΩ 电阻 + 10nF 电容），进一步降低噪声。
- 控制逻辑模块：
- I2C 通信、反馈信号属于低电平小信号，需远离功率回路和开关节点，走线时优先走内层（多层 PCB），利用地平面屏蔽。
四、ACT8846 与补光灯项目的适配性（实战关联）
多路供电，ACT8846 可针对性配置输出通道，布局布线需结合负载特性：
| 输出通道 | 负载对象 | 配置建议 | PCB 布局要点 |
|---|---|---|---|
| DC-DC1 | LED 驱动芯片（如 PT4115）供电（5V/3.3V） | 输出 5V，最大电流 1.5A | 走线宽≥1.5mm，滤波电容紧贴 LX1 引脚，远离 SW1 节点；与 LED 驱动功率回路保持隔离。 |
| DC-DC2 | MCU 核心供电（3.3V） | 输出 3.3V，电流 0.5A | 滤波电容用 “10μF 钽电容 + 0.1μF 陶瓷电容”，走线短直（≤5mm），靠近 MCU VCC 引脚。 |
| DC-DC3 | 蓝牙模块供电（3.3V） | 输出 3.3V，电流 0.3A | 与 DC-DC2 并联输出（提升电流冗余），走线串联 100Ω 磁珠，远离 SW 节点和 LED 功率回路。 |
| LDO1 | 亮度传感器 / 温度传感器供电（2.8V） | 输出 2.8V，电流 0.1A | 单独布线，远离数字电路和功率回路，输出端并联 1μF 低噪声电容（NP0 材质）。 |
五、ACT8846 PCB 布局布线核心原则（总结）
- 功率优先：DC-DC 通道的 SW→电感→LX 功率回路优先布通，保证 “最短、最粗、最小环路”，抑制高频干扰；
- 噪声隔离：
- 开关节点（SW）与敏感信号（FB、I2C、LDO 输出）保持≥2mm 距离，用地平面隔离；
- 模拟负载（传感器）供电通道与数字负载（MCU）、功率负载（LED 驱动）分开布线，避免交叉；
- 滤波电容布局：所有输入 / 输出滤波电容必须 “紧贴对应引脚 + 短路径接地”，避免长走线引入寄生参数；
- 接地优化：采用完整地平面，功率地与信号地单点汇流，降低地电位差；
- 散热设计：QFN 封装的芯片底部裸露焊盘（Thermal Pad）需焊接到地平面，并通过多个过孔（≥4 个）连接内层地，增强散热（多通道满负荷输出时发热明显）。
后续可基于此芯片分析，展开 PMU 模块的详细布局步骤、层叠设计、EMC 优化技巧，如需进一步细化某部分（如 DC-DC 环路布局、I2C 走线防护），可随时告知！
