1. 六自由度机械臂建模与仿真（MATLAB Robotics Toolbox）

MATLAB代码示例：

% 六自由度机械臂建模与运动学分析

clc; clear;

% 加载Robotics Toolbox
if ~exist('rtb_robot', 'file')
    error('Robotics Toolbox未安装，请先安装并加载工具箱！');
end

% 定义DH参数 (Denavit-Hartenberg Parameters)
L(1) = Link([0, 0, 0, pi/2], 'standard');
L(2) = Link([0, 0, 0.4318, 0], 'standard');
L(3) = Link([0, 0.15005, 0.02032, pi/2], 'standard');
L(4) = Link([0, 0.4318, 0, -pi/2], 'standard');
L(5) = Link([0, 0, 0, pi/2], 'standard');
L(6) = Link([0, 0, 0, 0], 'standard');

% 创建机械臂对象
robot = SerialLink(L, 'name', 'SixDOF_Arm');

% 显示机械臂结构
figure;
robot.plot([0, 0, 0, 0, 0, 0]); % 初始状态
title('六自由度机械臂初始状态');

% 正运动学计算
q = [pi/4, pi/6, pi/3, pi/4, pi/6, pi/3]; % 关节角度
T = robot.fkine(q); % 计算末端位姿
disp('末端位姿矩阵 T:');
disp(T);

% 逆运动学求解
T_target = transl([0.5, 0.5, 0.5]); % 目标位置
q_inv = robot.ikine(T_target); % 求解逆运动学
disp('逆运动学解 q_inv:');
disp(q_inv);

% 绘制机械臂目标状态
figure;
robot.plot(q_inv);
title('六自由度机械臂目标状态');

---

2. ROS机械臂仿真（MoveIt + Gazebo）

（1）创建URDF模型

以下是一个简单的URDF文件定义六自由度机械臂：

<robot name="six_dof_arm">
  <link name="base_link">
    <visual>
      <geometry>
        <cylinder length="0.1" radius="0.2"/>
      </geometry>
    </visual>
  </link>
  <joint name="joint1" type="revolute">
    <parent link="base_link"/>
    <child link="link1"/>
    <origin xyz="0 0 0.1" rpy="0 0 0"/>
    <axis xyz="0 0 1"/>
    <limit lower="-3.14" upper="3.14" effort="10" velocity="1"/>
  </joint>
  <!-- 添加其他关节和链接 -->
</robot>

（2）启动Gazebo仿真

在终端中运行以下命令启动仿真环境：

roslaunch your_package_name gazebo.launch

（3）结合MoveIt进行轨迹规划

安装MoveIt并配置机械臂的运动规划插件：

roslaunch your_package_name moveit_planning_execution.launch

---

3. SLAM导航与路径规划（ROS + Cartographer/Gmapping）

（1）安装Cartographer

sudo apt-get install ros-<your_ros_version>-cartographer

（2）启动SLAM建图

roslaunch cartographer_ros demo_backpack_2d.launch

（3）保存地图

rosrun map_server map_saver -f my_map

（4）路径规划与导航

启动导航堆栈：

roslaunch your_package_name navigation.launch

---

4. 四旋翼无人机仿真（ROS + Gazebo + PX4）

（1）安装PX4固件

git clone https://github.com/PX4/PX4-Autopilot.git
cd PX4-Autopilot
make px4_sitl_default gazebo

（2）启动Gazebo仿真

roslaunch px4 mavros_posix_sitl.launch

（3）控制无人机

通过MAVROS发送指令：

import rospy
from geometry_msgs.msg import PoseStamped

def move_drone():
    rospy.init_node('move_drone', anonymous=True)
    pub = rospy.Publisher('/mavros/setpoint_position/local', PoseStamped, queue_size=10)
    rate = rospy.Rate(10)

    pose = PoseStamped()
    pose.pose.position.x = 0
    pose.pose.position.y = 0
    pose.pose.position.z = 2  # 起飞到2米高度

    while not rospy.is_shutdown():
        pub.publish(pose)
        rate.sleep()

if __name__ == '__main__':
    try:
        move_drone()
    except rospy.ROSInterruptException:
        pass

---

5. 视觉抓取与目标检测（OpenCV + YOLO）

Python代码示例：

import cv2
import numpy as np

# 加载YOLO模型
net = cv2.dnn.readNet("yolov3.weights", "yolov3.cfg")
layer_names = net.getLayerNames()
output_layers = [layer_names[i[0] - 1] for i in net.getUnconnectedOutLayers()]

# 加载类别标签
with open("coco.names", "r") as f:
    classes = [line.strip() for line in f.readlines()]

# 打开摄像头
cap = cv2.VideoCapture(0)

while True:
    ret, frame = cap.read()
    height, width, channels = frame.shape

    # 检测目标
    blob = cv2.dnn.blobFromImage(frame, 0.00392, (416, 416), (0, 0, 0), True, crop=False)
    net.setInput(blob)
    outs = net.forward(output_layers)

    # 解析检测结果
    class_ids = []
    confidences = []
    boxes = []
    for out in outs:
        for detection in out:
            scores = detection[5:]
            class_id = np.argmax(scores)
            confidence = scores[class_id]
            if confidence > 0.5:
                center_x = int(detection[0] * width)
                center_y = int(detection[1] * height)
                w = int(detection[2] * width)
                h = int(detection[3] * height)
                x = int(center_x - w / 2)
                y = int(center_y - h / 2)
                boxes.append([x, y, w, h])
                confidences.append(float(confidence))
                class_ids.append(class_id)

    # 非极大值抑制
    indexes = cv2.dnn.NMSBoxes(boxes, confidences, 0.5, 0.4)

    # 绘制边界框
    for i in range(len(boxes)):
        if i in indexes:
            x, y, w, h = boxes[i]
            label = str(classes[class_ids[i]])
            confidence = confidences[i]
            color = (0, 255, 0)
            cv2.rectangle(frame, (x, y), (x + w, y + h), color, 2)
            cv2.putText(frame, f"{label} {confidence:.2f}", (x, y - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.5, color, 2)

    # 显示结果
    cv2.imshow("Frame", frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

---

总结

上述代码涵盖了机械臂建模、正逆运动学分析、轨迹规划、SLAM导航、无人机仿真、路径规划、视觉抓取、目标检测等内容。

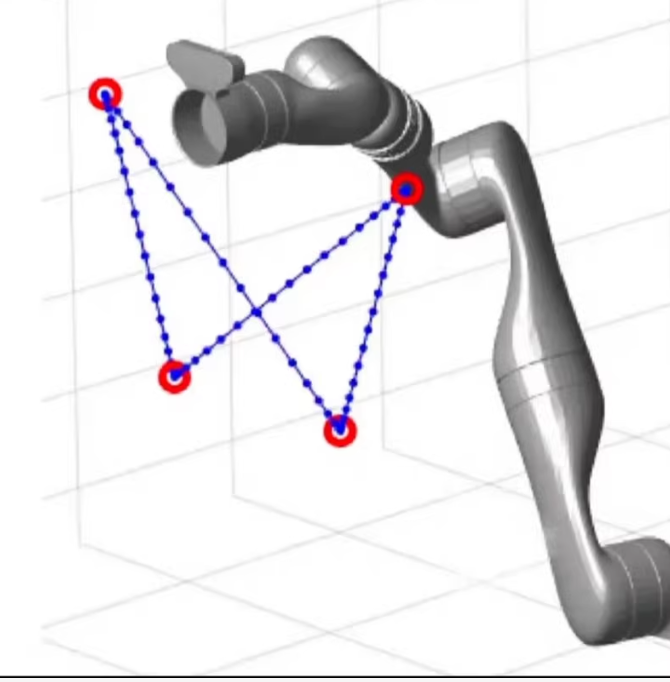

这张图片展示了一个六自由度机械臂及其轨迹规划。为了帮助您更好地理解如何在MATLAB中实现这样的轨迹规划，

MATLAB 示例代码

步骤 1: 安装并加载Robotics Toolbox

。

步骤 2: 定义DH参数

根据提供的机械臂结构图，我们可以定义每个关节的DH参数。

步骤 3: MATLAB代码示例

% 加载Robotics Toolbox
if ~exist('rtb_robot', 'file')
    error('Robotics Toolbox未安装，请先安装并加载工具箱！');
end

% 定义DH参数 (Denavit-Hartenberg Parameters)
L(1) = Link([0, 0, 0, pi/2], 'standard');
L(2) = Link([0, 0, 0.4318, 0], 'standard');
L(3) = Link([0, 0.15005, 0.02032, pi/2], 'standard');
L(4) = Link([0, 0.4318, 0, -pi/2], 'standard');
L(5) = Link([0, 0, 0, pi/2], 'standard');
L(6) = Link([0, 0, 0, 0], 'standard');

% 创建机械臂对象
robot = SerialLink(L, 'name', 'SixDOF_Arm');

% 显示机械臂结构
figure;
robot.plot([0, 0, 0, 0, 0, 0]); % 初始状态
title('六自由度机械臂初始状态');

% 正运动学计算
q = [pi/4, pi/6, pi/3, pi/4, pi/6, pi/3]; % 关节角度
T = robot.fkine(q); % 计算末端位姿
disp('末端位姿矩阵 T:');
disp(T);

% 逆运动学求解
T_target = transl([0.5, 0.5, 0.5]); % 目标位置
q_inv = robot.ikine(T_target); % 求解逆运动学
disp('逆运动学解 q_inv:');
disp(q_inv);

% 绘制机械臂目标状态
figure;
robot.plot(q_inv);
title('六自由度机械臂目标状态');

% 轨迹规划
q_start = [0, 0, 0, 0, 0, 0];
q_end = [pi/2, pi/3, pi/4, pi/6, pi/4, pi/3];

% 时间设置
t = linspace(0, 5, 100); % 5秒内生成100个点

% 轨迹规划
[q, qd, qdd] = jtraj(q_start, q_end, t);

% 动画显示
figure;
for i = 1:length(t)
    clf;
    robot.plot(q(i, :));
    title(['时间: ', num2str(t(i)), ' 秒']);
    drawnow;
end

ROS 仿真示例

步骤 1: 创建URDF模型

创建一个简单的URDF文件定义六自由度机械臂：

<robot name="six_dof_arm">
  <link name="base_link">
    <visual>
      <geometry>
        <cylinder length="0.1" radius="0.2"/>
      </geometry>
    </visual>
  </link>
  <joint name="joint1" type="revolute">
    <parent link="base_link"/>
    <child link="link1"/>
    <origin xyz="0 0 0.1" rpy="0 0 0"/>
    <axis xyz="0 0 1"/>
    <limit lower="-3.14" upper="3.14" effort="10" velocity="1"/>
  </joint>
  <!-- 添加其他关节和链接 -->
</robot>

步骤 2: 启动Gazebo仿真

在终端中运行以下命令启动仿真环境：

roslaunch your_package_name gazebo.launch

步骤 3: 结合MoveIt进行轨迹规划

安装MoveIt并配置机械臂的运动规划插件：

roslaunch your_package_name moveit_planning_execution.launch

总结

上述代码涵盖了机械臂建模、正逆运动学分析、轨迹规划等内容，并提供了ROS结合URDF和MoveIt的基本框架。
