随着人们生活水平的提高，音箱的用途越来越广泛，在靓丽的长者达人广场舞群体身旁，在户外的商业活动场合，在各种专业的弹奏演唱表演现场等，总会出现各式各样的户外拉杆音箱。

接下来，我带大家介绍一套完整的户外拉杆音箱方案，内置FP5207非同步升压控制IC，具备响应迅速、好用便携、音响声亮等特点，满足不同功率需求。

一、拉杆音箱概述

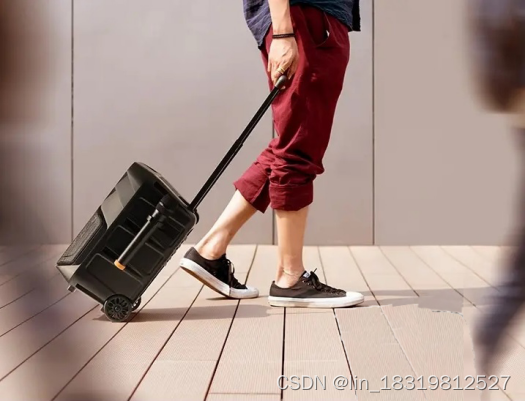

拉杆音箱通常为一种带有拉杆和轮子的无线音箱，由于拖拉方便，易于移动，并且在室外可以提供足够的响度，拉杆音箱广泛应用于各种户外活动中，如广场舞、演唱会、婚礼、会议、瑜伽练习等。拉杆音箱的主要消费市场在中国，也出口到东南亚，欧美等地区。

为同时满足便携性需求并提供足够的功率，拉杆音箱通常配备了12V铅酸电池。在电源直供的时候，一般的功放芯片输出功率100W左右。超过100W的功率，现阶段市场上主要采用升压芯片FP5207+音频功率放大器的组合解决方案。对于100W以上的拉杆音箱，12V电池不足以给后级的音频功放提供足够的功率，需要升压芯片FP5207将电池电压升压至15V至24V以满足不同功率需求。

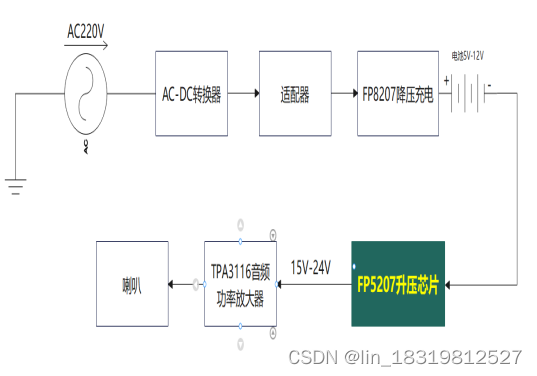

图1所示为典型的拉杆音箱电源系统示意图：

图 1

二、升压芯片FP5207在拉杆音箱中的应用

FP5207是台湾远翔设计生产的全新一代非同步升压控制IC，在拉杆音箱的运用中具有以下优势:

低启动电压 2.8V；

工作电压范围 5V~24V；

反馈电压 1.2V (±2%)；

关机耗电流小于 3μA；

可调工作频率 100kHz~1000kHz；

内置软启动；

输入低电压保护(UVP)；

可调过电流保护(OCP)；

过温保护(OTP)；

配合适的MOS管可以实现100W-300W的大功率，适用于大功率的拉杆音箱。



对于大功率的用电器而言，FP5207外置MOS可以完美的解决大功率问题，外置MOS可以承担更大的电流，整个电路的效率相对来说会更高，通过以上图片的对比，可以知道FP5207的运用范围更广适配性更高，并且可以完美的升压稳压。

三、FP5207的其他实际运用

电源升压控制：通讯设备电源、移动电源、工业控制设备电源等。

汽车电子设备：汽车导航系统中的电源系统、 车载音箱电源系统、车载视频电源系统等。

拉杆音箱：音箱电源系统

摄像机与图像处理设备中的电源系统等等。

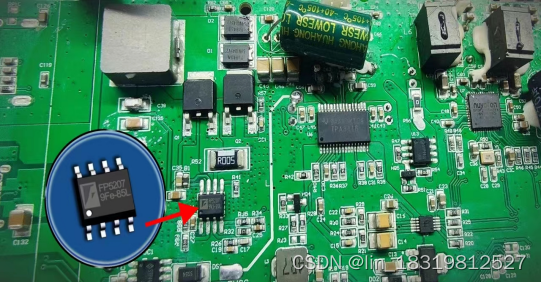

图2是FP5207芯片在PCB板中的具体位置：

图 2

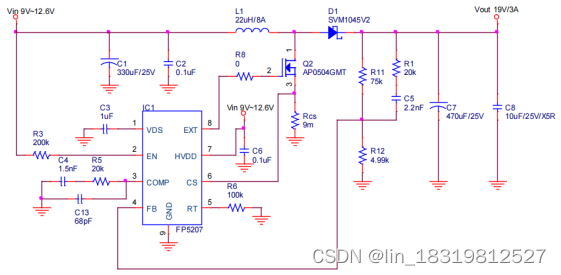

FP5207电路原理图：

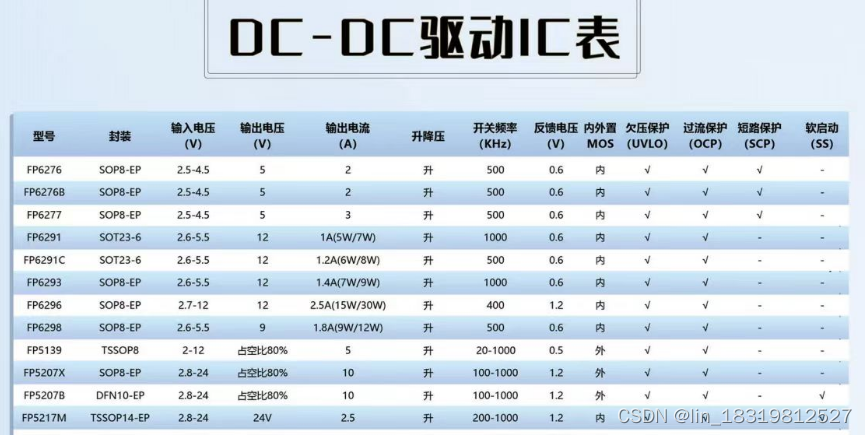

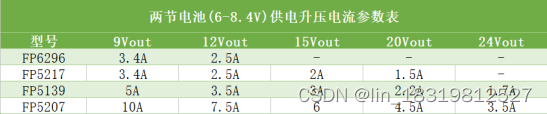

下面是和FP5207相同类型的升压芯片选型表：

以上就是户外拉杆音箱方案开发的全部内容分享，如果您有其他问题需要了解，可随时联系我 ！
