芯片定位

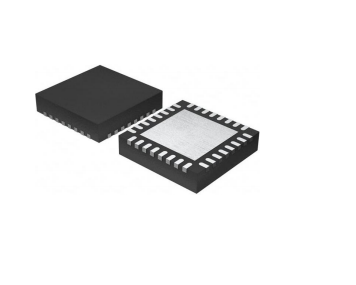

GC6129B是高集成度双通道步进电机驱动芯片，采用QFN32(5×5mm)封装，专为精密运动控制系统设计，特别适用于摄像机变焦/对焦系统、云台等低噪声应用场景。

核心参数

• 驱动能力：双路0.6A微步进驱动 + 1路DC电机驱动（IR-CUT）

• 细分控制：256微步/步，支持SPI参数配置

• 工作电压：

  • 数字逻辑：3.0-3.6V

  • 电机驱动：3.0-5.5V

• 导通阻抗：1.4Ω（典型值）

• 附加功能：2路LED驱动（30mA/路）

关键技术创新

1. 超低噪声架构：

   • 内置20MHz振荡器（可调范围20-28MHz）

   • 可编程PWM频率（寄存器PWMMODE[4:0]）

2. 智能保护机制：

   • 过温保护（169℃关断）

   • 双重欠压锁定（VDD5:2.27V，MVCCx:2.20V）

3. 灵活控制接口：

   • 8MHz SPI总线（时序参数见P8）

   • 16位控制寄存器（功能映射见P9-10）

典型应用对比

开发建议

1. PCB设计：电机电源引脚需就近布置≥10μF去耦电容

2. 寄存器配置：

   • 通过21H地址调整振荡器频率

   • 使用24H/29H设置微步细分模式

3. 散热管理：芯片结温超过155℃时触发TSD保护

该芯片凭借高集成度和SPI可编程特性，显著简化了精密运动控制系统的设计复杂度。
