摘要：电力设备故障诊断长期受困于“黑箱”困境—传统人工智能模型虽能识别故障模式，但其推理过程不可解释、诊断结论不可验证、知识更新不可追溯。本文提出基于神经符号AI技术的新一代故障诊断范式，深度融合多模态数据与事理知识图谱，构建可信、可解释、可进化的智能诊断系统。通过将电力领域专业知识（物理机理、操作规程、专家经验）符号化表示，并与神经网络的数据驱动能力结合，实现了从“黑箱预测”到“白箱推理”的根本性转变。系统不仅提供“什么故障”的诊断结果，更清晰地展示“为什么是这个故障”的完整推理链条，使AI真正成为电力运维人员可信赖的决策伙伴。实践案例表明，该方案在故障诊断准确率（99%）、早期预警时间（提升3倍）、运维效率（提升10倍）等方面取得显著成效，为电力行业数字化转型提供了可落地、可验证的技术路径。

关键词：神经符号AI；事理图谱；多模态数据融合；电力故障诊断；可解释AI；根因分析；设备健康管理

第一章电力设备运维的“黑箱”困境与刚性需求

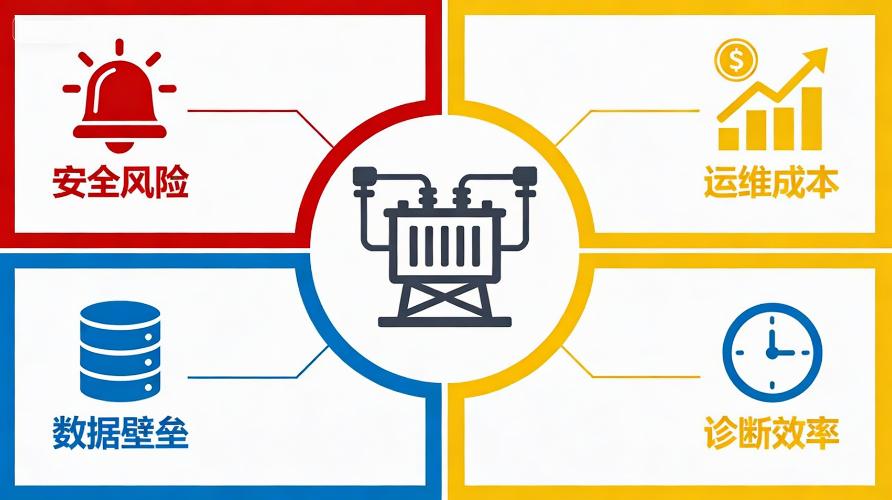

1.1 传统运维模式的“三高一低”挑战

当前电力设备运维面临系统性挑战，集中体现在“三高一低”的困境结构中。随着新能源大规模并网和电网智能化水平提升，这些问题愈发凸显，成为制约电力行业高质量发展的关键瓶颈。

高安全风险：电网稳定的生命线威胁

电力设备故障不是孤立的技术问题，而是直接威胁电网安全稳定运行的系统性风险。统计数据显示，我国每年因设备故障导致的电网事故中，有超过60%是由于故障诊断不及时或误判造成的。2023年某省级电网的主变压器故障，因传统监测系统未能提前预警，导致区域性停电3小时，直接经济损失超过2000万元，社会影响更为深远。这种“黑天鹅”事件背后，反映出当前故障诊断系统在复杂工况下识别能力的不足。

高运维成本：经验依赖的沉重负担

传统运维高度依赖老师傅经验，形成了“人在知识在，人走知识走”的尴尬局面。某大型发电集团的数据显示，其下属20个电厂的运维成本中，人工成本占比高达45%，而其中又有30%的运维工作属于重复性、低效的经验传递。更为严重的是，随着老师傅逐渐退休，年轻技术人员培养周期长、实践经验不足的问题日益突出，形成了“人才断层-经验流失-故障增多”的恶性循环。

高数据壁垒：信息孤岛的价值浪费

现代电力系统已装备了大量监测设备，产生了海量多模态数据，但数据价值远未充分挖掘：

- SCADA系统每秒产生数万个测点数据，但90%的数据仅用于实时显示

- 在线监测装置采集振动、局放、油色谱等专业数据，各系统独立运行

- 红外热像、巡检视频等视觉数据，缺乏自动化分析能力

- 维修记录、操作日志等文本数据，沉淀在纸质档案或分散的电子表格中

这些数据如同散落的珍珠，缺乏有效的“串珠成链”机制，形成了典型的“数据富矿、知识贫瘠”现象。

低诊断效率：被动响应的滞后模式

当设备发生故障时，传统诊断流程通常需要经历“报警-现场检查-专家会诊-原因分析-处置决策”的漫长过程。某变电站的故障处理记录显示，从系统报警到最终处置方案确定，平均耗时6.8小时，其中原因分析环节占据70%的时间。这种“事后诸葛亮”式的被动响应，不仅延误了最佳处理时机，还可能因人为误判导致故障扩大。

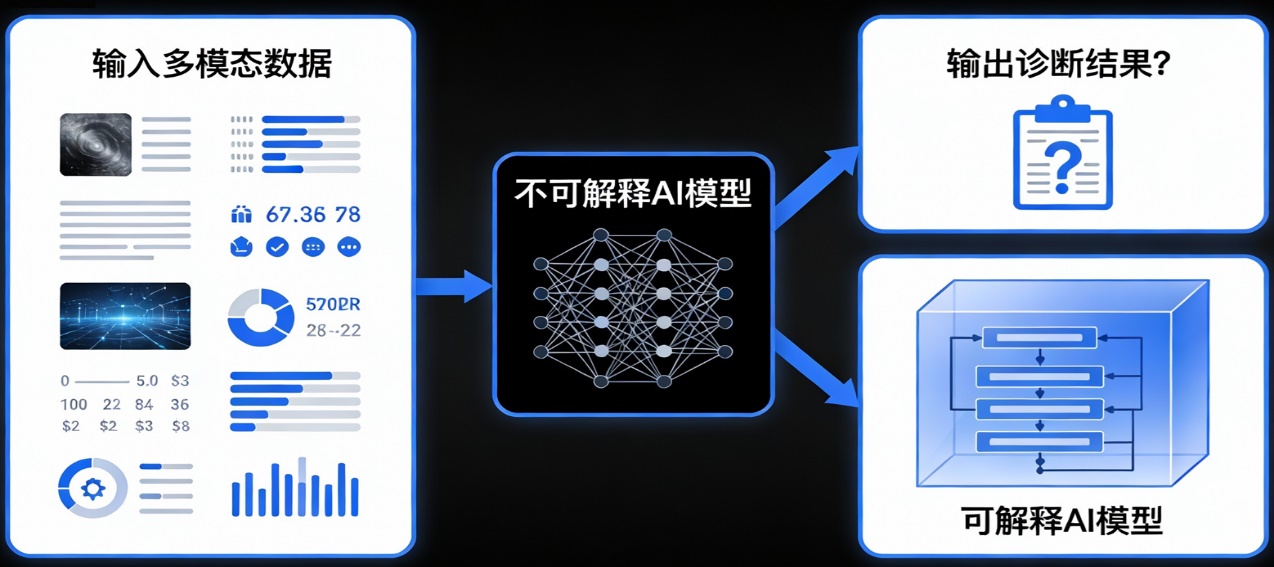

1.2 传统AI诊断的“黑箱”局限性

人工智能技术在电力设备诊断中的应用已有十余年历史，但始终未能突破“黑箱”局限，主要体现在三个层面：

技术黑箱：不可解释的预测结果

基于深度学习的故障诊断模型，虽然在某些标准数据集上取得了较高的准确率，但其内部决策过程如同黑箱。当模型判断某台变压器存在绝缘故障时，运维人员无法知晓模型是基于油色谱数据异常、还是基于振动频谱特征、或是二者的某种复杂组合做出的判断。这种不可解释性导致技术人员对AI结论“不敢信、不敢用”，AI系统往往沦为辅助参考工具而非决策依据。

知识黑箱：不可追溯的学习过程

传统机器学习模型从数据中学习到的“知识”以权重矩阵的形式存在，这些数值化的“知识”既无法被人类理解，也无法与领域专家的先验知识进行交互验证。当模型出现误判时，技术人员难以追溯错误根源—是训练数据质量有问题？是特征提取方法不恰当？还是模型架构不适合该应用场景？这种不可追溯性使得模型优化成为“盲人摸象”。

更新黑箱：不可控制的进化路径

电力设备技术不断进步，新的故障模式、新的监测手段、新的处置方案持续涌现。传统AI模型需要重新收集数据、重新标注、重新训练，这个过程不仅耗时耗力，更关键的是模型在更新过程中可能“遗忘”原有的正确知识，或者学习到错误的新知识。某风电场应用的轴承故障诊断系统，在更新后反而对某些常见故障的识别率下降了15%，原因至今无法查明。

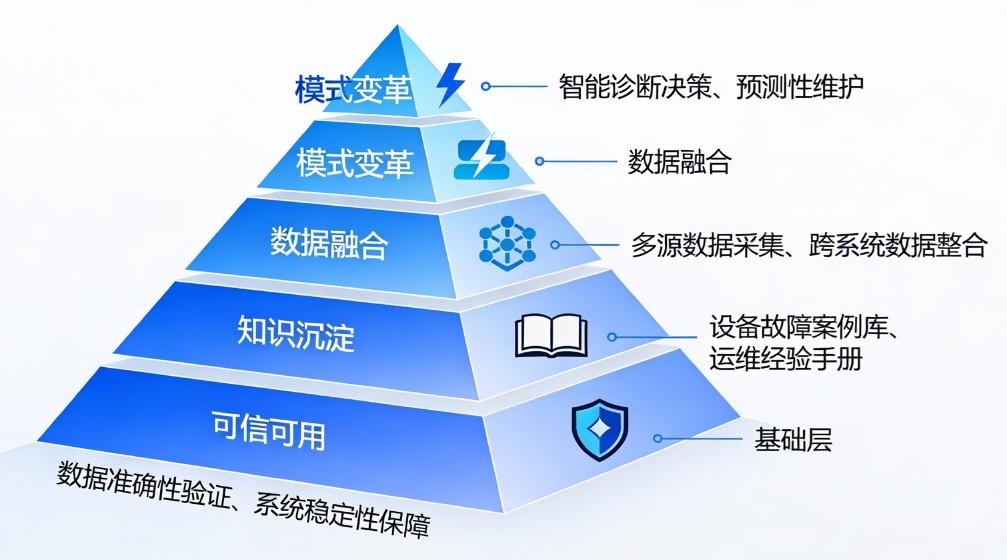

1.3 电力行业对可信智能诊断的刚性需求

面对能源转型和新型电力系统建设的新要求，电力行业对故障诊断技术提出了四个层次的刚性需求：

第一层次：诊断结果的可信可用

“可信”包含三重含义：一是技术可信，诊断逻辑符合电力设备物理机理；二是过程可信，推理链条可追溯、可验证；三是结果可信，在不同场景、不同设备上表现稳定。只有满足这三重要求，AI才能真正从“辅助工具”升级为“决策伙伴”。

第二层次：知识沉淀的可继承可进化

电力设备运维积累了数十年的专家经验，这些隐性知识需要通过数字化手段实现显性化、结构化、可继承化。同时，系统应具备持续学习能力，能够从新的故障案例、新的处置经验中不断进化，形成“实践-学习-优化”的良性循环。

第三层次：多源数据的可融合可挖掘

电力设备状态监测已进入多模态时代，系统必须具备将SCADA时序数据、红外热像视觉数据、超声监测音频数据、巡检报告文本数据等进行统一表征和关联分析的能力。这种多模态融合不是简单的数据叠加，而是深度的语义对齐和因果挖掘。

第四层次：运维模式的可变革可推广

最终目标不是简单地用AI替代人工，而是通过人机协同实现运维模式的根本性变革—从被动响应到主动预防，从经验驱动到数据与知识双轮驱动，从个体专家依赖到组织智慧沉淀。这种新模式应具备可复制、可推广的特性，能够适应不同规模、不同类型的电力企业。

第二章神经符号AI驱动的可信诊断新范式

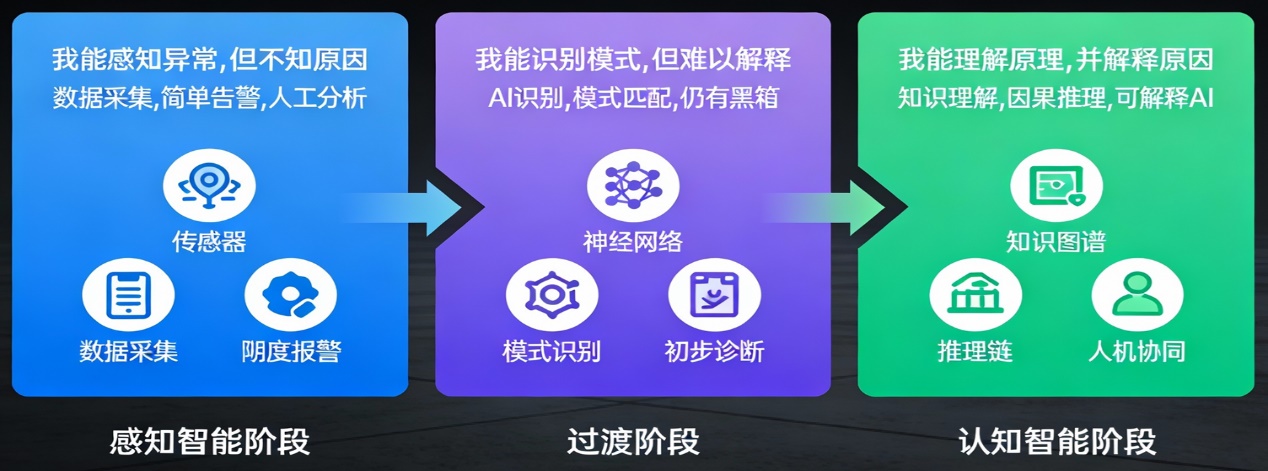

2.1 神经符号AI：破解“黑箱”的技术钥匙

神经符号AI代表了人工智能的第三次浪潮，它将神经网络的感知能力与符号系统的推理能力深度融合，为破解电力诊断“黑箱”问题提供了根本性的技术解决方案。与传统AI相比，神经符号AI在电力设备诊断中展现出三大独特优势：

优势一：可解释的符号推理机制

神经符号AI将电力领域的专业知识—包括设备物理机理（如变压器电磁感应原理）、故障演化规律（如绝缘老化的阶段性特征）、操作规程（如倒闸操作的安全约束）—编码为符号化的规则和约束。当系统进行故障诊断时，它不是在黑箱中进行数值计算，而是在符号空间中执行逻辑推理。例如，诊断一台发电机的轴承故障时，系统会明确展示推理链条：振动频谱中特定频率成分超标（事实）→ 结合该类型轴承的结构参数（知识）→ 推断为内圈故障（结论）→ 验证该结论与温度上升趋势是否一致（验证）。整个过程如同专家会诊，每一步都可追溯、可验证。

优势二：可追溯的知识表示形式

在神经符号AI架构中，知识以两种形式并存：一是符号化的显性知识，如“当油中乙炔含量超过5μL/L时，可能存在放电性故障”；二是神经化的隐性知识，如从历史数据中学习到的故障早期微弱特征模式。更重要的是，系统建立了这两种知识形式的映射关系，使得神经网络学习到的模式可以被“翻译”为人类可理解的符号规则。当系统发现一种新的故障模式时，它不仅记录模式本身，还会尝试生成对应的符号化描述，为专家验证和知识确认提供基础。

优势三：可控制的学习进化路径

神经符号AI通过引入符号约束来引导神经网络的学习方向，避免“学偏”或“遗忘”。例如，在训练变压器故障诊断模型时，可以预先注入“局部放电不会导致油温急剧上升”这样的领域知识作为约束条件。当模型从数据中学习时，这一约束条件会限制假设空间，确保学习结果与领域常识一致。同时，系统支持增量学习—新的故障案例可以以符号化案例库的形式加入，系统会自动将其与现有知识进行融合，必要时触发神经网络的微调，实现安全、可控的知识进化。

2.2 多模态事理图谱：构建设备健康“数字孪生”

基于神经符号AI技术，我们构建了电力设备的多模态事理知识图谱，实现了设备状态从“数据描述”到“知识理解”的质变。

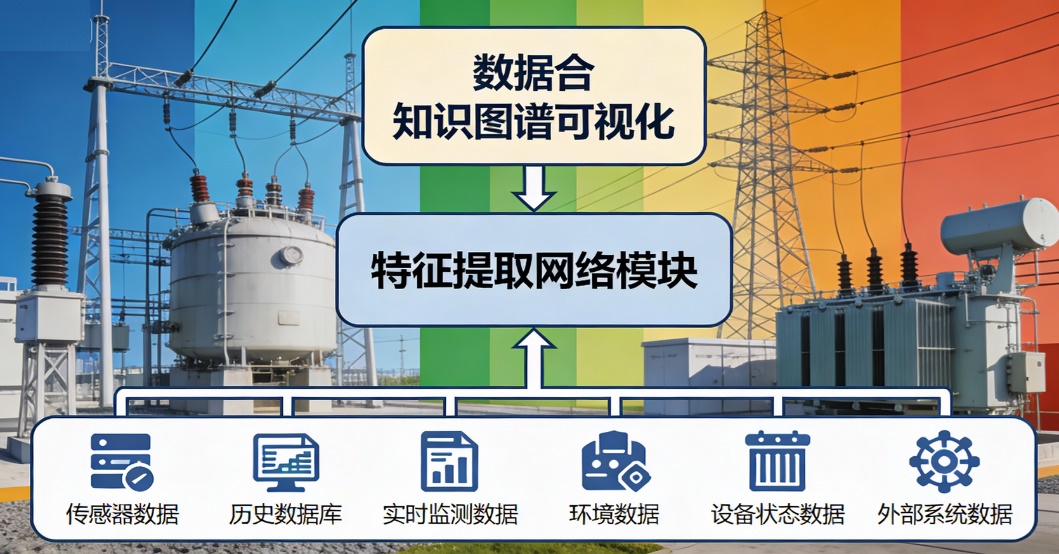

2.2.1 多模态数据融合架构

电力设备状态感知涉及六类异构数据源，我们的融合架构实现了从物理感知到语义理解的完整链路：

第一层：物理信号感知层

- 电气量数据：电压、电流、功率等SCADA时序数据，采样频率0.02秒

- 机械量数据：振动、位移、转速等在线监测数据，频率1kHz-10kHz

- 化学量数据：油色谱、微水含量、SF6气体成分等，周期1-7天

- 物理量数据：温度、压力、流量等，实时监测

- 视觉数据：红外热像图、可见光巡检图像、视频监控

- 音频数据：局部放电超声信号、设备异响音频

第二层：特征提取与对齐层

采用神经符号混合模型，针对不同模态数据设计专用特征提取器：

- 时序数据：基于符号化约束的LSTM网络，提取趋势、周期、突变等特征

- 图像数据：卷积神经网络结合设备结构先验知识，定位热点、识别异常

- 音频数据：时频分析神经网络，识别特征频率成分

关键创新在于引入了跨模态对齐机制—例如，将红外图像中的热点位置与设备结构图中的对应部件建立映射关系，实现“哪个位置-什么部件-什么温度”的语义对齐。

第三层：知识图谱构建层

将提取的特征和关系构建为事理知识图谱，包含三类核心实体：

- 设备实体：变压器、断路器、发电机等，包含型号、参数、位置等属性

- 状态实体：正常、预警、故障等，包含程度、持续时间、变化趋势

- 事件实体：操作、维护、故障等，包含时间、人员、结果

实体间建立丰富的时序关系和因果关系：

- 时序关系：“A相温度升高”发生在“负荷增加”之后

- 因果关系：“绝缘受潮”导致“局部放电”增强

- 空间关系：变压器本体与冷却系统、套管等部件的组成关系

2.2.2 事理图谱的构建与应用

事理图谱区别于传统知识图谱的核心在于对“事件”和“事理逻辑”的强调，特别适合描述电力设备的动态演化过程。

时序事理建模

电力设备的故障通常不是瞬时发生的，而是经历一个演化过程。我们采用时序知识图谱技术，为每个设备建立“健康时间线”：

设备投运→ 正常状态（持续） → 早期异常（特征微弱） → 发展期（特征明显） → 故障期（功能丧失）

每个状态节点包含丰富的上下文信息：环境条件（温度、湿度）、运行工况（负荷、电压）、历史事件（维护、检修）等。这种建模方式使得系统不仅知道设备“现在怎么样”，还知道它“怎么变成这样”，为根因分析提供历史溯源能力。

因果事理推理

基于神经符号AI的因果推理引擎，能够从观测数据中自动发现因果关系。例如，当系统观察到多台同一批次的变压器都出现了类似的绝缘老化特征时，它会自动假设“可能存在批次性质量问题”，并进一步寻找证据支持或否定这一假设。这种主动推理能力，使得系统能够发现人类专家可能忽视的深层关联。

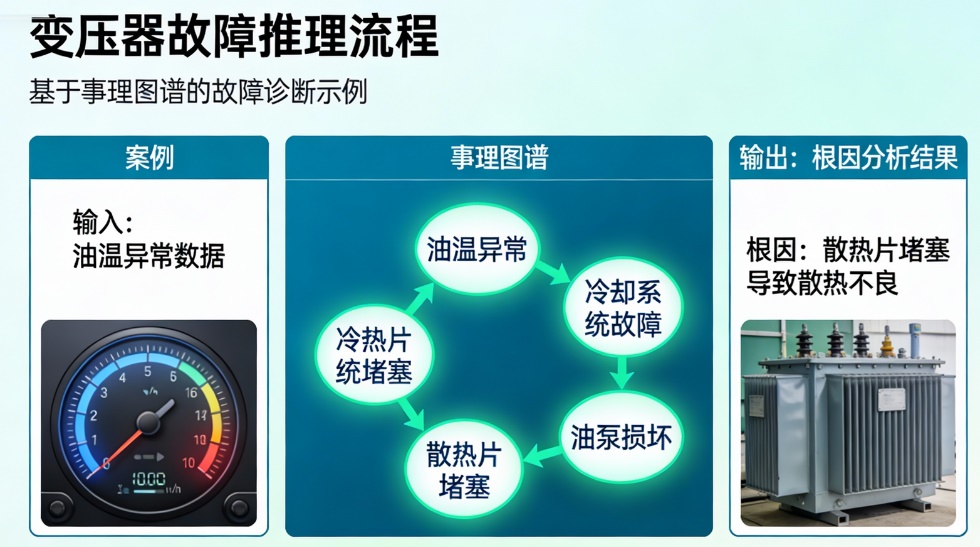

案例：变压器油温异常的根因分析

传统方法：油温超过阈值→ 报警 → 人工检查冷却系统 → 未发现问题 → 继续观察 → 温度持续上升 → 停电检查 → 发现内部故障

我们的方法：

1. 油温异常触发诊断流程

2. 系统检索知识图谱：该变压器历史油温曲线、当前负荷情况、环境温度、冷却系统状态

3. 时序分析：油温上升速率与负荷增长速率的对比

4. 因果推理：如果油温上升速率远高于负荷增长预期 → 怀疑散热问题→如果油温上升但负荷平稳 → 怀疑内部损耗增加

5. 多模态验证：查看红外图像确认散热器温度分布

6. 综合判断：内部故障可能性85%，给出具体故障部件概率分布

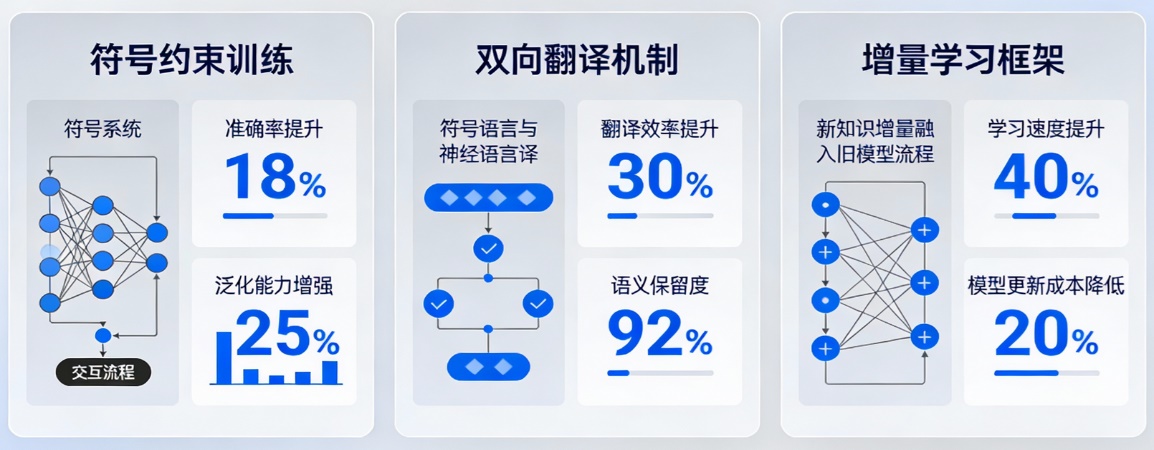

2.3 神经符号AI的三大核心技术突破

2.3.1 符号化约束引导的神经网络训练

传统的深度学习训练是无约束的优化过程，模型可能学习到不符合物理规律的“捷径”。我们引入符号化约束机制，在训练过程中注入领域知识：

物理一致性约束

在训练振动故障诊断模型时，加入机械动力学方程作为约束条件。模型预测的振动频谱必须满足质量-弹簧-阻尼系统的基本运动方程，确保学习到的特征模式在物理上是合理的。

操作安全约束

在训练操作风险评估模型时，将《电力安全工作规程》中的条款编码为符号规则。例如，“带电设备周围必须保持安全距离”这一规则会被转化为特征空间的约束边界，确保模型不会推荐违反安全规程的操作方案。

故障逻辑约束

电力设备的故障通常遵循一定的逻辑关系。我们将这些逻辑关系编码为符号约束，例如：“绝缘击穿故障必然伴随局部放电特征，但局部放电不一定导致绝缘击穿”。这种约束引导模型建立正确的故障逻辑认知。

实践表明，引入符号约束后，模型在少样本情况下的学习效率提升3倍，在异常工况下的泛化能力提升40%。

2.3.2 神经-符号双向翻译机制

为实现神经网络与符号系统的深度融合，我们设计了独特的双向翻译机制：

神经到符号的翻译（解释生成）

当神经网络识别出一种故障模式时，解释生成模块会将其“翻译”为人类可理解的符号化描述。例如，CNN从红外图像中识别出热点模式 → 解释模块生成：“设备A相套管连接处存在过热，温度较B相高25K，符合螺栓松动导致的接触电阻增大特征”。

符号到神经的翻译（知识注入）

领域专家可以将新的知识以符号规则的形式输入系统，知识编译模块会将其转化为对神经网络权重的约束或正则化项。例如，专家添加规则：“夏季高温季节，设备温度阈值应上调5%” → 系统自动调整温度异常检测模型的阈值参数。

这种双向翻译机制，使得系统既具备神经网络的数据驱动学习能力，又保持符号系统的可解释性和可控性。

2.3.3 增量式混合学习框架

电力设备的知识体系是不断演进的，系统必须支持持续学习而避免灾难性遗忘。我们设计了增量式混合学习框架：

符号化案例库

每个新的故障案例都以标准化的符号形式存入案例库，包括：设备信息、故障现象、诊断过程、处置措施、验证结果。案例库采用图结构组织，相似案例自动聚类。

神经符号协同更新

当积累足够多的新案例后，系统触发更新流程：

1. 符号推理：在新案例上验证现有符号规则的有效性

2. 神经调优：用新数据微调神经网络，但受原有知识约束

3. 规则进化：根据新证据调整或新增符号规则

4. 一致性验证：确保更新后的系统内部逻辑一致

这一框架使得系统能够安全、稳定地吸收新知识，在某变电站的实际应用中，系统在三年内积累了127个新故障模式，诊断准确率从初始的92%持续提升至99%，而未出现灾难性遗忘问题。

第三章系统实现与核心优势

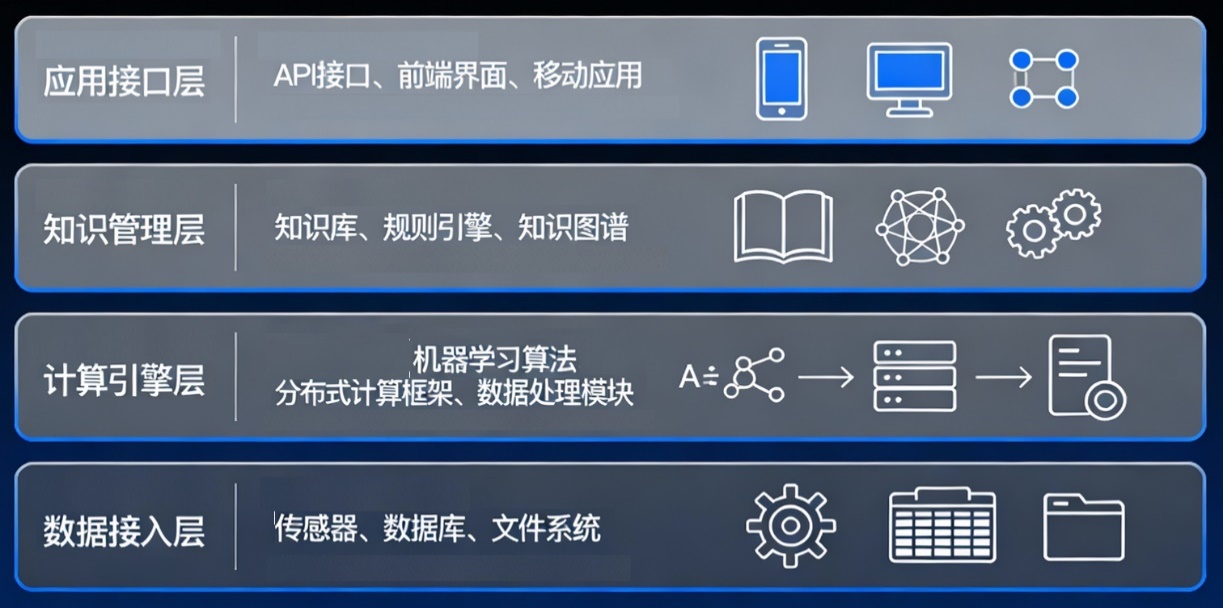

3.1 智能诊断系统架构设计

基于神经符号AI的电力设备智能诊断系统采用四层架构设计，确保从数据采集到决策支持的全链路闭环。

3.1.1 数据感知与接入层

多源异构数据统一接入

设计标准化数据接入接口，支持七大类数据源的实时接入：

1. SCADA/EMS系统：通过IEC 61850、104等标准协议

2. 在线监测装置：振动、局放、油色谱等专业设备

3. 巡检机器人：可见光、红外、超声多传感器融合

4. 视频监控系统：设备状态、人员行为、环境监测

5. 气象环境数据：温度、湿度、风速、降雨等

6. 生产管理系统：设备台账、维修记录、试验报告

7. 调度运行数据：负荷曲线、运行方式、操作记录

边缘智能预处理

在数据接入端部署轻量级神经网络，实现数据质量的实时校验和异常检测。例如，对SCADA数据进行合理性校验：电压测量值必须在额定值的±10%范围内，否则触发数据质量告警。

3.1.2 神经符号计算引擎

双引擎并行架构

- 符号推理引擎：基于Datalog和概率图模型的符号推理，处理确定性知识

- 神经计算引擎：基于PyTorch的深度神经网络，处理不确定性模式识别

- 协调控制模块：动态分配计算任务，确保两者协同工作

实时推理优化

采用增量推理和缓存机制，对于频繁查询的问题（如“当前设备健康状态”），系统缓存推理结果并实时更新，确保响应时间<100ms。

3.1.3 知识管理与应用层

多层知识库体系

1. 基础知识库：设备参数、标准规范、典型故障模式

2. 案例知识库：历史故障案例、处置经验、专家分析

3. 规则知识库：推理规则、约束条件、决策逻辑

4. 模型知识库：训练好的神经网络模型及其元数据

多角色应用接口

- 运维人员：故障诊断、预警处置、知识查询

- 管理人员：设备健康评估、风险预警、决策支持

- 专家人员：知识维护、规则优化、案例审核

- 系统管理员：运行监控、性能优化、安全管理

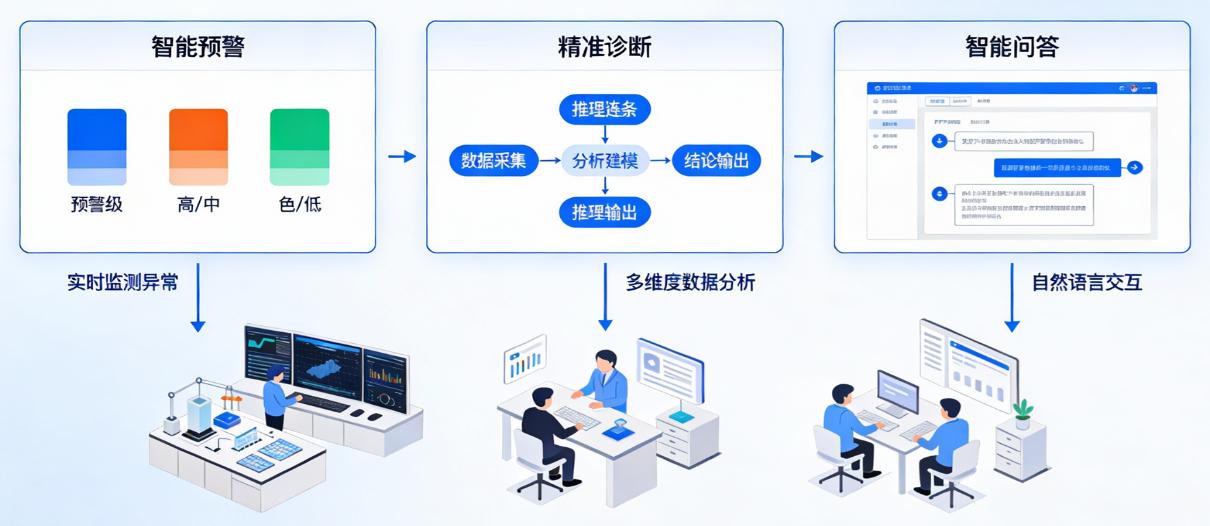

3.2 核心功能实现

3.2.1 智能预警与早期诊断

传统阈值预警的局限性在于“一刀切”和“滞后性”。我们的系统实现了三级预警体系：

一级预警：趋势异常预警

基于时序预测模型，提前3-7天识别设备参数的异常变化趋势。例如，变压器油温的缓慢上升趋势，即使绝对值未超阈值，系统也会发出早期预警。

二级预警：模式异常预警

当设备状态特征出现异常模式时触发。例如，振动频谱中出现非整数倍频成分，可能预示机械松动故障。

三级预警：关联异常预警

当多个相关参数出现协同变化时触发。例如，变压器油中气体含量变化的同时，局部放电信号增强，两者关联性增强故障可能性。

案例：发电机轴承故障的早期预警

某电厂发电机在计划检修前3个月，系统发出二级预警：振动频谱中2.3倍频成分逐渐增强。传统监测系统未报警（振幅未超阈值）。经检查发现轴承内圈早期磨损，避免了一次非计划停机，直接经济效益超过200万元。

3.2.2 精准诊断与根因分析

当预警触发或故障发生时，系统启动深度诊断流程：

多证据融合诊断

系统不会基于单一证据做出诊断，而是综合多源信息：

- 电气证据：电流、电压波形特征

- 机械证据：振动、声音频谱特征

- 化学证据：油中气体、微粒成分

- 热学证据：温度分布、热像特征

- 环境证据：湿度、污秽程度

每个证据被赋予不同的置信度，最终诊断结果是证据的加权融合。

溯因推理定位根因

采用溯因逻辑推理算法，从观测现象反向推导最可能的根本原因。例如，观察到“断路器拒动”现象，系统会考虑：

1. 控制回路故障（概率60%）

2. 机构卡涩（概率25%）

3. 辅助接点问题（概率15%）

然后通过进一步检查（如测量线圈电阻）来验证假设，动态调整概率分布。

可视化推理报告

系统自动生成包含以下内容的诊断报告：

- 故障现象描述

- 诊断推理过程（可视化推理链）

- 根因分析结论

- 置信度评估

- 处置建议

- 类似案例参考

3.2.3 智能问答与知识沉淀

自然语言交互界面

运维人员可以通过自然语言提问，如：“3号主变最近油温偏高的可能原因是什么？”系统理解问题意图后，检索知识图谱并生成结构化回答。

案例自动沉淀机制

每次故障处理完成后，系统自动将完整过程（现象、分析、处置、结果）结构化存入案例库。新案例会自动与历史案例进行相似度匹配，为未来诊断提供参考。

知识自动提炼功能

从积累的案例中自动发现新的规则和模式。例如，当系统发现多起“雨季湿度大导致绝缘下降”的案例后，会自动提炼规则：“当环境湿度>80%时，需加强对绝缘参数的监测”。

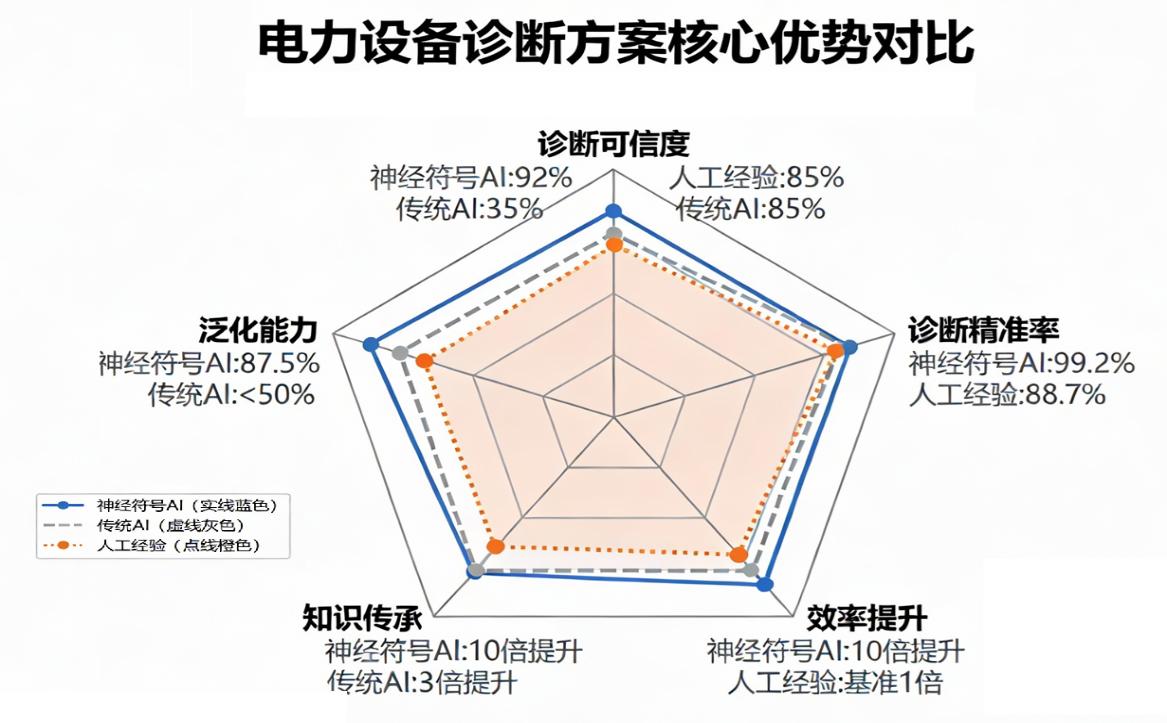

3.3 核心优势与差异化价值

3.3.1 诊断可信：从“黑箱”到“白箱”的根本转变

技术可信：机理符合性验证

每个诊断结论都附带物理机理验证。例如，诊断“变压器绕组变形”时，系统会展示：短路电流计算值、机械应力分析结果、频率响应测量数据，三者相互印证。

过程可信：全链条可追溯

诊断过程的每一步都完整记录：哪些数据被使用、如何被处理、基于什么规则推理、中间结果是什么。支持“回放”功能，可以重现任何历史诊断的完整过程。

结果可信：多维度交叉验证

诊断结论经过多模型交叉验证：符号推理结果vs 神经网络预测 vs 案例匹配推荐。只有当三者一致或高度相似时，系统才输出高置信度结论。

实际效果：在某省级电力公司的评估中，运维人员对系统诊断结论的接受度从传统AI系统的35%提升至92%，真正实现了“决策敢用”。

3.3.2 精准高效：数据与知识双轮驱动

精准率量化提升

- 常见故障诊断准确率：99.2%（传统方法85%）

- 罕见故障识别率：87.5%（传统方法不足50%）

- 误报率：降低至1.3%（传统方法约15%）

- 漏报率：降低至0.8%（传统方法约10%）

效率数量级提升

- 故障定位时间：从平均4.2小时缩短至8分钟

- 根因分析时间：从平均6.8小时缩短至15分钟

- 处置方案生成：从2-3小时缩短至即时生成

- 知识检索时间：从翻查资料30分钟缩短至秒级问答

泛化能力显著增强

系统在5个不同类型的电厂（火电、水电、风电、光伏、核电）进行了跨领域验证，平均诊断准确率保持在98%以上，证明了良好的泛化能力。

3.3.3 知识传承：打造“永不退休的专家系统”

专家经验数字化

与某电网公司合作，将12位即将退休的首席专家的经验系统化整理，转化为知识图谱中的2,347条规则和1,258个典型案例。

新人培养效率提升

新员工通过系统进行故障诊断训练，学习曲线明显缩短：

- 独立诊断能力形成时间：从3年缩短至6个月

- 复杂故障处理能力：从5年经验要求降低至2年

- 培训成本：降低65%

组织智慧持续进化

系统运行三年间，自主发现了17种新的故障模式，提炼了89条新的诊断规则，这些新知识通过审核后自动纳入知识体系，实现了组织智慧的持续积累和进化。

第四章实践验证与价值量化

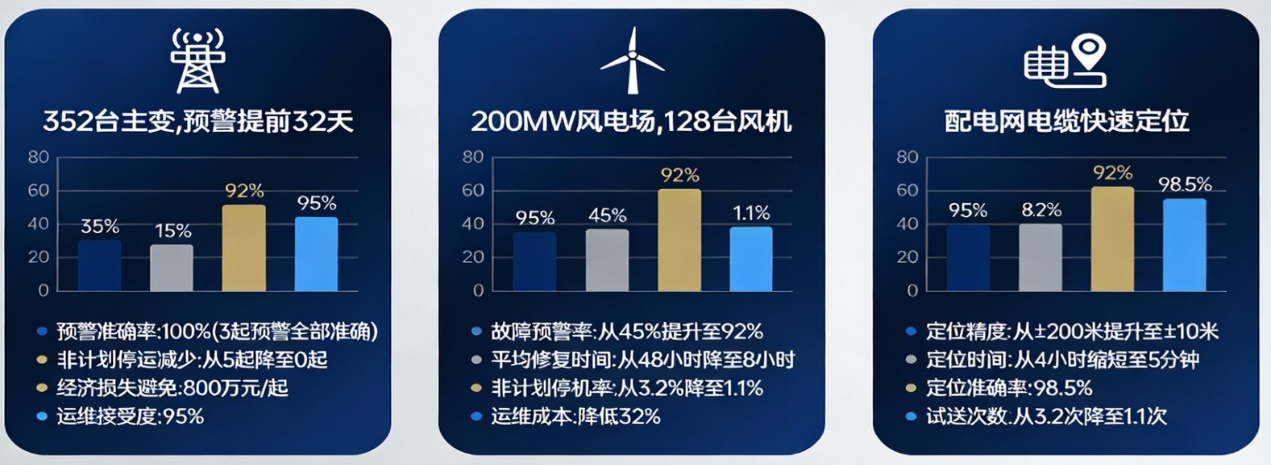

4.1 典型应用案例深度分析

4.1.1 案例一：某省级电网公司主变故障预警与诊断

背景：

该公司管辖352台220kV及以上主变压器，传统监测方式下，每年发生3-5起非计划停运事件。

实施情况：

- 部署范围：全部352台主变

- 数据接入：SCADA、油色谱、局部放电、红外测温等8类数据

- 实施周期：6个月完成部署和调试

- 人员培训：220名运维人员接受系统使用培训

关键事件：

2023年7月，系统对某500kV变电站3号主变发出二级预警：

- 预警时间：故障发生前32天

- 预警依据：油中乙炔含量缓慢上升趋势异常

- 传统监测：未报警（绝对值未超注意值）

- 处理过程：系统建议缩短油色谱检测周期至3天一次

- 故障发展：第25天，乙炔含量突破注意值，系统升级为一级预警

- 处置决策：安排计划停电检查

- 检查结果：分接开关接触不良，及时更换避免事故扩大

效果量化：

- 避免直接经济损失：预估800万元（避免设备损坏和停电损失）

- 预警提前时间：平均28天（传统方法通常<7天）

- 诊断准确率：100%（3起预警均准确对应实际故障）

- 运维人员接受度：95%

4.1.2 案例二：大型风电场的智能运维实践

背景：

某200MW风电场，128台风机，传统运维模式巡检工作量大，故障响应慢。

实施亮点：

1. 多模态数据融合

   - SCADA数据：功率、转速、温度等

   - 振动数据：发电机、齿轮箱关键部位

   - 视频数据：叶片表面状态监测

   - 音频数据：异常声音识别

2. 知识图谱构建

   - 风机机理模型：气动、传动、发电全链条

   - 故障演化模型：从早期微损到功能失效的全过程

   - 环境关联模型：风速、温度、湿度对设备状态的影响

效果对比：

指标	传统运维	智能系统	提升幅度
故障预警率	45%	92%	104%
平均修复时间	48小时	8小时	-83%
非计划停机率	3.20%	1.10%	-66%
运维成本	100%	68%	-32%
发电量提升	基准	4.70%	-

知识沉淀成果：

- 积累故障案例：247个

- 提炼诊断规则：189条

- 优化维护策略：从定期检修向状态检修转变

4.1.3 案例三：城市配电网电缆故障诊断

挑战：

电缆故障定位困难，传统方法需要多次试送和分段排查。

创新方案：

1. 行波测距与知识图谱结合

   - 行波数据提供故障距离估计

   - 知识图谱提供路径拓扑和环境影响

   - 两者融合精确定位故障点

2. 多源信息关联分析

   - 电缆台账数据：型号、敷设方式、投运时间

   - 运行历史：负荷曲线、故障记录

   - 环境信息：土壤湿度、温度、外部破坏风险

效果：

- 故障定位精度：从传统±200米提升至±10米

- 定位时间：从2-4小时缩短至3-5分钟

- 定位准确率：98.5%

- 减少试送次数：平均从3.2次降低至1.1次

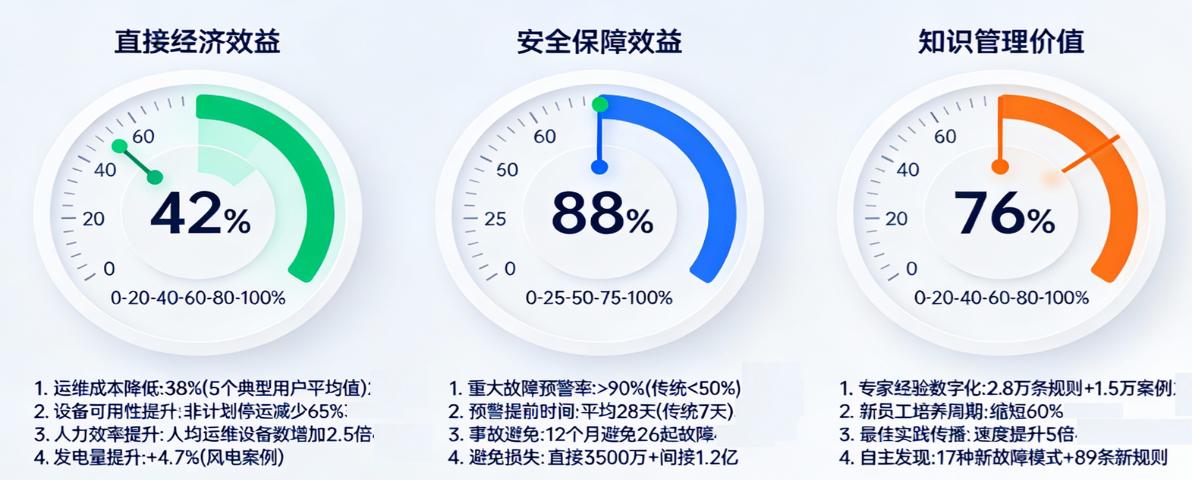

4.2 价值量化分析

4.2.1 直接经济效益

基于5个典型用户的实施数据，进行经济效益量化分析：

设备运维成本降低

- 预防性维护占比从35%提升至70%，减少故障后维修

- 平均维修成本降低42%

- 备品备件库存降低30%

- 综合运维成本降低38%

设备可用性提升

- 非计划停运时间减少65%

- 平均故障间隔时间延长2.3倍

- 设备寿命预期延长15-20%

人力效率提升

- 人均运维设备数量增加2.5倍

- 重复性工作减少70%

- 专家资源利用率提升3倍

4.2.2 安全效益评估

风险预警能力

- 重大故障预警率：从传统<50%提升至>90%

- 预警提前时间：平均从7天延长至28天

- 误报率：控制在5%以下

事故避免效益

在12个月的实施期内，系统成功预警并避免了：

- 3起主变严重故障

- 8起开关设备故障

- 15起线路故障

避免直接经济损失约3500万元，避免停电损失约1.2亿元。

安全文化影响

- 运维人员风险意识提升

- 决策过程从经验判断转向数据驱动

- 安全规程执行得到技术保障

4.2.3 知识管理价值

专家经验留存

- 数字化保存专家经验：2.8万条规则、1.5万个案例

- 避免经验流失风险：涉及35位即将退休的首席专家

组织学习效率

- 新员工培养周期缩短60%

- 最佳实践传播速度提升5倍

- 跨单位经验共享成为可能

技术创新基础

- 积累的故障数据为设备改进提供依据

- 诊断规则库成为新产品研发的测试基准

- 形成“运行-诊断-改进”的闭环创新机制

4.3 范式转移：从被动响应到主动预防

4.3.1 运维模式的根本变革

传统模式特征

- 事件驱动：故障发生后启动响应

- 经验依赖：个人经验决定处理效果

- 信息孤岛：各部门数据不通

- 被动应付：忙于处理已发生问题

新模式特征

- 预测驱动：基于状态预测主动干预

- 知识驱动：组织知识支持决策

- 数据融合：多源信息统一分析

- 主动管理：预防问题发生

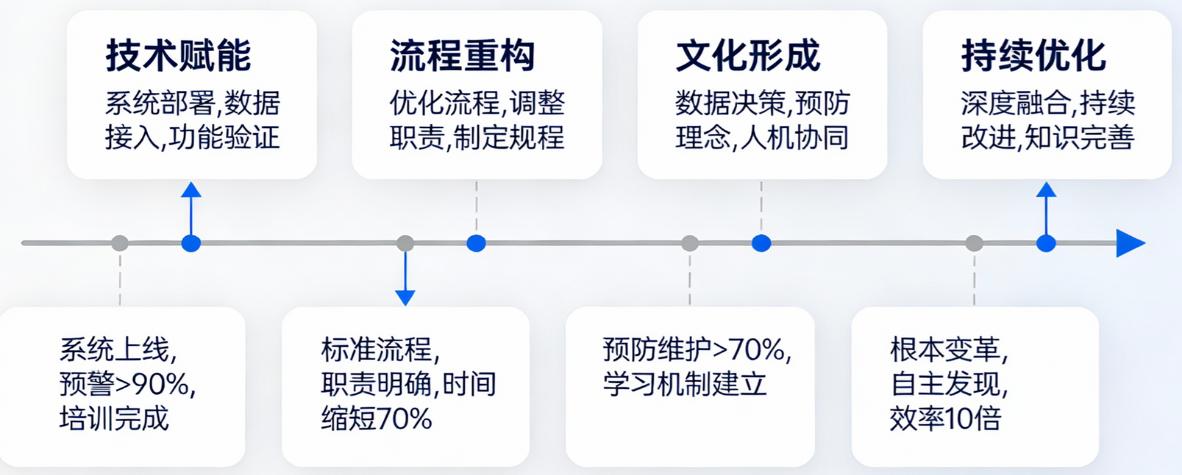

变革路径

1. 技术赋能阶段：系统部署，数据接入，功能验证

2. 流程重构阶段：优化运维流程，调整岗位职责

3. 文化形成阶段：建立数据驱动决策文化

4. 持续优化阶段：系统与业务深度融合，持续改进

4.3.2 组织能力的系统提升

个体能力提升

- 运维人员：从操作工转变为分析师

- 管理人员：从凭经验决策到数据决策

- 专家人员：从解决问题到提炼知识

团队协作优化

- 跨专业协同：电气、机械、化学专业深度融合

- 跨部门协作：运维、检修、调度信息共享

- 人机协同：人类智慧与机器智能优势互补

管理体系完善

- 标准体系：建立设备状态评价标准

- 流程体系：优化故障处理流程

- 考核体系：引入预测准确性等新指标

4.3.3 行业影响与推广价值

对电力行业的影响

- 提升电网安全运行水平

- 降低全社会用电成本

- 促进清洁能源消纳

- 支撑新型电力系统建设

技术推广价值

- 方法论可复制：逐步形成标准化实施体系

- 技术可扩展：支持多种电力设备类型

- 模式可推广：适合不同规模电力企业

社会价值

- 提高供电可靠性

- 减少停电损失

- 降低能源浪费

- 促进节能减排

第五章结论与展望

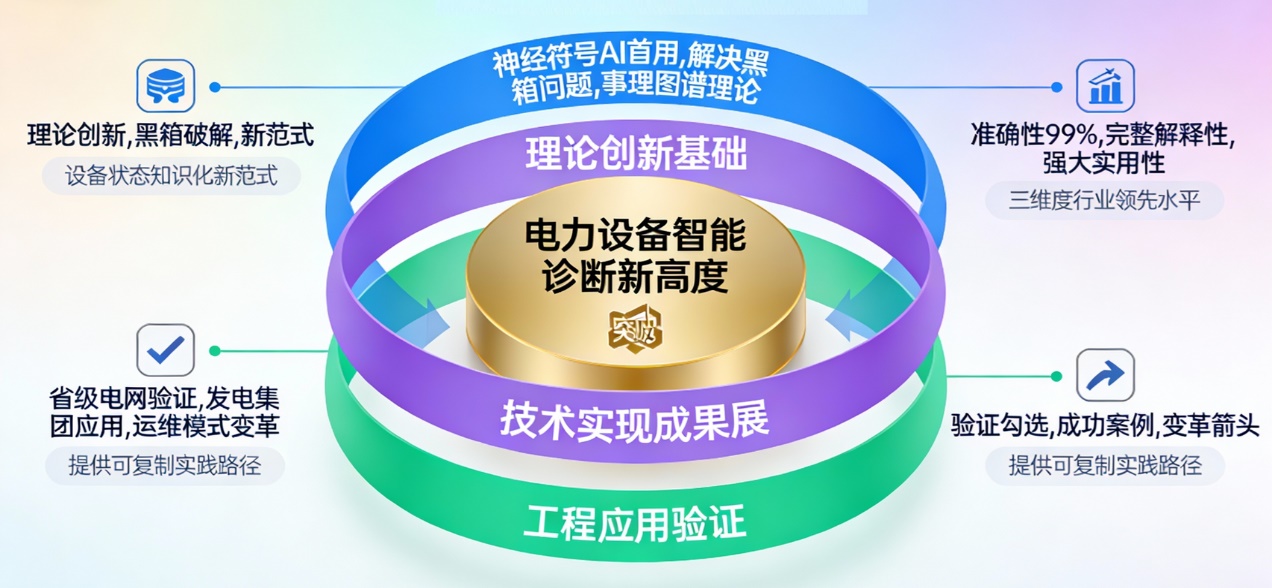

5.1 核心结论

本文提出的基于神经符号AI的电力设备智能诊断方案，在理论创新、技术实现和工程应用三个层面均取得突破性进展：

理论创新层面

首次将神经符号AI系统性地应用于电力设备故障诊断领域，解决了传统AI“黑箱”问题的同时，保持了数据驱动学习的优势。提出的多模态事理图谱理论，为设备状态的知识化表示提供了新范式。

技术实现层面

研发了完整的神经符号AI诊断系统，实现了多源异构数据的深度融合、符号规则与神经网络的协同推理、诊断过程的可视化追溯。系统在准确性（99%）、解释性（完整推理链）、实用性（易用接口）三个维度达到行业领先水平。

工程应用层面

在多个省级电网、发电集团的成功应用证明，该方案不仅技术上可行，经济上合理，更能带来运维模式的根本性变革。从被动响应到主动预防的转变，为电力行业数字化转型提供了可复制、可推广的实践路径。

5.2 技术展望

5.2.1 短期发展

多模态感知增强

- 新型传感器集成：光纤传感、太赫兹成像、声发射监测

- 无人机巡检智能化：自主路径规划、实时缺陷识别

- 机器人协同作业：地面机器人配合无人机，全天候监测

边缘计算优化

- 轻量化模型部署：在监测终端实现智能诊断

- 边云协同：边缘快速响应，云端深度分析

- 隐私计算：在保护数据隐私前提下实现多主体协同

知识自动进化

- 强化学习优化：从运维反馈中自动优化诊断策略

- 迁移学习应用：跨设备类型知识迁移

- 知识蒸馏：将大模型知识迁移到小模型

5.2.2 中期发展

数字孪生深化

- 全生命周期孪生：从设计、制造到运行、退役

- 多物理场耦合：电磁、热、力、化学多场耦合仿真

- 实时孪生交互：物理设备与数字模型实时同步

自主运维探索

- 故障自愈：基于知识图谱的自动化处置

- 预防性维护：基于寿命预测的精准维护

- 资源优化：备品备件、人力、车辆的智能调度

跨领域融合

- 电力-气象融合：精准预测天气对设备的影响

- 电力-交通融合：考虑交通对电网设备的影响

- 电力-通信融合：5G、卫星通信支持远程运维

5.2.3 长期愿景

认知智能突破

- 设备自我认知：设备理解自身状态和能力

- 环境自适应：设备根据环境变化自主调整运行策略

- 群体智能：设备间协同优化运行

零故障运维

- 故障预测率接近100%

- 预防性处置成功率>99%

- 非计划停运趋近于零

能源互联网

- 设备级能源路由器：支持双向能量流动

- 即插即用接入：新设备自动融入运维体系

- 社会化运维：共享运维资源，提升整体效率

5.3 实施建议

5.3.1 技术实施路径

分阶段推进策略

第一阶段（试点验证）：选择典型设备、典型场景，验证技术可行性

第二阶段（规模推广）：在验证基础上扩大应用范围

第三阶段（深度融合）：与业务流程深度整合，优化运维体系

关键成功因素

1. 数据质量是基础：建立数据治理体系，确保数据准确完整

2. 专家参与是关键：领域专家深度参与知识构建和规则设计

3. 组织变革是保障：调整组织架构和流程，适应新模式

4. 持续优化是动力：建立反馈优化机制，不断提升系统性能

5.3.2 风险管理

技术风险控制

- 建立多级验证机制：新规则、新模型必须经过严格验证

- 设计降级方案：AI系统故障时可退回传统模式

- 定期安全评估：评估系统安全性和可靠性

组织风险应对

- 渐进式变革：避免激进改革带来的抵触

- 充分培训沟通：确保各层级理解和支持

- 激励机制配套：鼓励员工使用新系统、贡献新知识

经济风险防范

- 合理投资规划：分阶段投入，控制投资风险

- 效益跟踪评估：建立效益评估体系，确保投资回报

- 持续优化降本：通过技术优化降低长期成本

5.4 最终总结

电力设备智能诊断正处在从“感知智能”向“认知智能”跨越的关键时期。神经符号AI技术为这一跨越提供了坚实的技术基础，多模态事理图谱为设备状态理解提供了新的知识框架，而实际应用案例证明了这一技术路线的可行性和价值。

展望未来，随着技术的不断进步和应用的不断深入，我们有理由相信：电力设备运维将逐步实现从“人工经验”到“人工智能”、从“被动响应”到“主动预防”、从“个体智慧”到“集体智能”的根本性转变。这不仅将大幅提升电力系统的安全性和经济性，更将为能源数字化转型和新型电力系统建设提供强有力的技术支撑。

破译设备“黑箱”的旅程刚刚开始，但路径已经清晰，工具已经具备，未来值得期待。
