【芯片后仿(Post-Silicon Simulation)完全指南:从入门到流片前的最后一道防线】
一、什么是后仿?为什么要做后仿?
后仿,全称Post Netlist Simulation(Post-Sim)或Gate Level Simulation(GLS),是指在RTL代码综合成门级网表后,通过反标SDF(Standard Delay Format)时序信息进行的仿真验证。
如果说前仿(RTL仿真)是在“理想实验室”里验证功能正确性,那么后仿就是在“真实物理世界”里验证时序可行性。它是流片前发现问题的最后一道关卡。
后仿的核心目的
时序约束检查:验证SDC约束是否正确,是否存在遗漏
异步电路验证:检查CDC(跨时钟域)、MCP(多周期路径)等STA难以覆盖的路径
网表完备性:防止综合、布局布线过程中的意外,确保SDF与网表一致
低功耗验证:验证电源域切换、隔离单元、电平转换器等行为
DFT影响评估:检查扫描链插入等功能是否破坏原有逻辑
功耗/压降分析:为Power/IR Drop分析提供真实的测试向量
X态传播检测:发现前仿无法暴露的未知态传播问题
关键认知:理想情况下,如果设计全同步且STA完全clean,后仿可以省略。但现实很骨感——现代SoC几乎没有全同步设计,后仿是不可或缺的补充验证手段。
二、前仿 vs 后仿:关键差异对比
前仿像是在平整的塑胶跑道上跑步,后仿像是在崎岖的山路上负重前行——每一步都要考虑真实的“地形”(延迟)和“天气”(PVT条件)。
| 维度 | 前仿(RTL仿真) | 后仿(GLS) |
|---|---|---|
| 仿真对象 | RTL代码 | PR后的门级网表(.v) |
| 延迟模型 | 零延迟或单位延迟 | 真实物理延迟(SDF反标) |
| 仿真速度 | 快(几分钟到几小时) | 慢(几小时到几天,慢10-100倍) |
| 内存占用 | 较小(可能5GB) | 巨大(可能40GB+) |
| 可读性 | 高,信号名与RTL一致 | 差,信号被优化、层次被打平 |
| 主要发现 | 功能逻辑错误 | 时序违例、X态传播、毛刺、竞争冒险 |
| 调试难度 | 相对容易 | “又臭又长”,需要专门技巧 |
三、后仿的多种“形态”:分类与选择
1. 按SDF反标程度分类
| 级别 | 说明 | 用途 |
|---|---|---|
| Level 0 | Zero Delay(零延迟) | 仅验证网表功能等价性 |
| Level 1 | Unit Delay(单位延迟) | 快速功能验证 |
| Level 2 | Full SDF(全SDF反标)★ | 真实物理延迟,完整时序验证 |
| Level 3 | Mixed Mode(混合模式) | 关键模块Full SDF,其他Zero Delay |

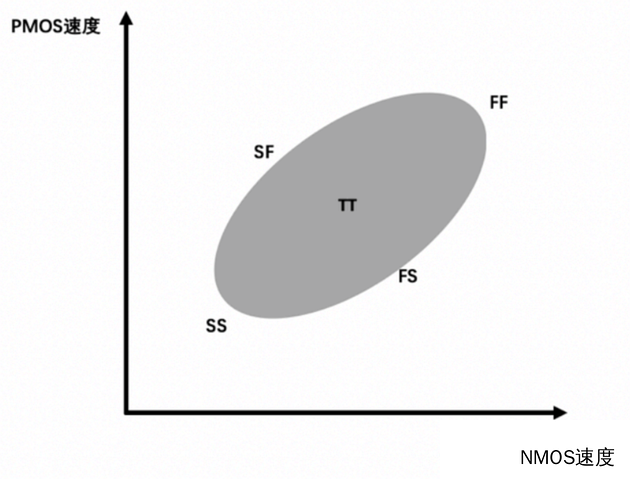

2. 按SDF类型分类(工艺角选择)
| 工艺角 | 含义 | 适用场景 | 关注点 |
|---|---|---|---|
| WC/SS | Worst Case Slow | 低电压、高温度、慢工艺 | Setup检查 |
| BC/FF | Best Case Fast | 高电压、低温度、快工艺 | Hold检查 |
| WCL | Worst Case Low-Temp | 低电压、低温度 | Setup检查(65nm以下) |
| ML | Max Leakage | 高电压、高温度 | Hold检查 |
| TT | Typical Typical | 常温常压 | 功能验证 |
选择Checklist:
□ 确认工艺节点和温度反转特性
□ 获取Foundry官方推荐的Corner列表
□ 识别设计中的关键路径类型(Setup/Hold敏感)
□ 评估应用场景(车规/消费/工业/AI)
□ 确定必须覆盖的Corner(FinFET及更先进工艺建议≥4个)
□ 制定Corner与测试用例的映射矩阵
□ 设置仿真通过标准(违例豁免规则)
□ 建立Corner更新机制(工艺迭代时)
Corner选择不是一成不变的,必须结合工艺特性、应用场景和设计特点动态调整。FinFET及更先进工艺中,WCL取代WC成为Setup瓶颈是最重大的认知转变,切勿沿用成熟工艺的经验!
四、后仿完整流程:从准备到签核
Step 1: 环境搭建
所需输入文件:
• 门级网表(gate_netlist.v)← 综合/P&R输出
• SDF文件(design.sdf)← STA生成,多工艺角
• 标准单元库(std_cell.v)← 与综合库对应
• 测试平台(Testbench)← 继承自前仿,需适配
• 配置文件(tfile/optconfig)← 定义notimingcheck路径
Step 2: SDF反标(关键步骤)
方法A:命令行参数(VCS):vcs -sdf min|typ|max:instance_name:file.sdf …
方法B:sdfannotate系统任务(推荐):sdf_annotate系统任务(推荐):sdfannotate系统任务(推荐):sdf_annotate(“design.sdf”, top.dut, , “sdf.log”, “MAXIMUM”);
BTW 在某些场景下,工程师会手动构造Fake SDF:目的是在真实SDF尚未生成时,提前验证流程;或模拟特定延迟场景。做法是基于经验值或估算值创建SDF文件。风险是与真实物理实现可能存在偏差,仅用于流程验证,不能作为签核依据。
Step 3: Notiming Check配置
为什么需要?某些路径天然会违例,需要屏蔽:两级同步器的第一级(亚稳态不可避免)、异步复位路径、多周期路径(MCP)。
Step 4: 仿真执行与监控
运行优化技巧:
• 缩短测试序列:聚焦关键场景,避免全量回归
• 并行跑多个case:利用服务器集群加速
• 选择性dump波形:分时分模块dump,避免文件过大
• Backdoor初始化:通过force快速设置初始状态,跳过漫长复位
Step 5: 结果分析与签核
签核检查清单:
• 所有选定用例功能通过(无X态传播导致的错误)
• 真实时序违例清零(虚假违例需标注豁免)
• 覆盖率达标(代码覆盖率通常要求95%+)
• 关键场景全覆盖(启动、复位、低功耗切换等)
五、后仿常见“坑”与解决方案

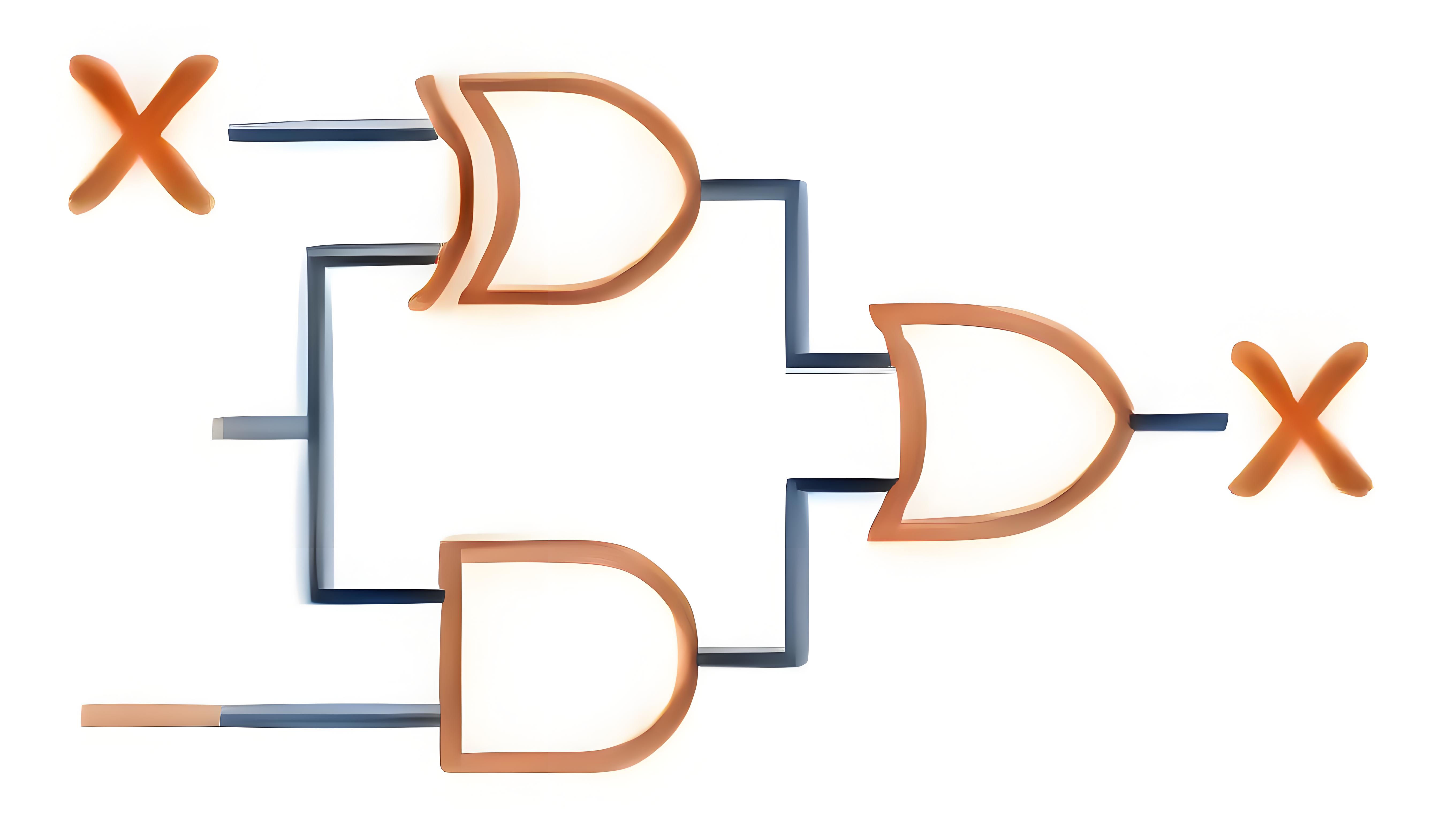

坑1:X态满天飞——“仿真风暴”
现象:未知态(X)从某个点传播,导致整个设计失效
根因分析:未初始化的寄存器/存储器、时序违例后的触发器输出、未驱动的三态信号、同步器第一级的亚稳态传播
解决方案:寄存器未初始化使用+vcs+initreg+random;SRAM初始化延迟;ROM数据重新load;三态口添加pullup/pulldown;同步器第一级加入notimingcheck。
坑2:信号“悄悄”取反
现象:网表中某些信号名没变,但行为与前仿相反(如rstb变成了低有效复位)
根因:DC/ICC等工具优化时插入的反相器
对策:通过Verdi的Find Instance功能快速定位;在Testbench中使用宏定义适配极性;建立信号映射表,前后仿对照查看。
坑3:时序违例判断——真违例 vs 假违例
判断流程:发现违例 → 查看发生时刻(复位期间?非活动窗口?)→ 查看路径类型(异步路径?多周期路径?)→ 对比STA报告(该路径是否已豁免?)→ 波形确认(数据是否真的没准备好?)→ 决策:修复设计 / 更新约束 / 加入notimingcheck
坑4:SDF反标失败——“假失败”
常见原因:网表与SDF版本不匹配、路径不匹配(层次结构变化)、工艺库不一致
检查点:确认SDF生成时间与网表对应;检查反标日志(sdf.log)中的warning/error;确保反标率达到98%以上。
坑5:低功耗场景的特殊问题
| 问题 | 现象 | 解决 |
|---|---|---|
| 电源域切换 | 隔离单元未生效,X态传播 | 验证UPF/CPF定义,检查isolation cell |
| 状态保持失败 | 掉电唤醒后寄存器值错误 | 验证retention寄存器行为 |
| 电平不匹配 | 跨电压域信号错误 | 验证level shifter插入 |
六、Debug实战:后仿调试方法论
“后仿debug真的跟‘臭婆娘的裹脚布’一样,‘又臭又长’,期望像RTL仿真那样debug基本不可能。” —— 行业前辈经验
分层调试策略
Level 1: 零延迟网表验证 → 确认纯功能无问题
Level 2: 单位延迟验证 → 初步检查时序敏感点
Level 3: 全SDF验证 → 完整物理时序验证
Level 4: 特定corner重点验证 → WC/BC/WCL/ML
实用Debug技巧
1. 波形分析策略
• 不dump全波形,使用$dumpvars分层次、分时间段dump
• 利用Verdi的nTrace功能,从RTL视角看网表波形
• 关注X态的“第一滴血”——找到X态产生的源头
2. 日志分析
提取关键warning:
grep -i “timing check” sim.log | head -100
grep -i “x detected” sim.log
3. 工具辅助
• VCS Xprop:在RTL阶段模拟X态传播,提前暴露问题
• Real Intent Ascent XV:专门的X态分析工具
• Verdi Power Aware Debug:低功耗场景调试
七、后仿用例选择:在有限时间内最大化验证收益
由于后仿速度极慢(可能比前仿慢100倍),全量回归往往不现实。科学的用例选择策略:
必须覆盖的关键场景(Mandatory)
| 场景 | 验证重点 |
|---|---|
| 启动序列 | 上电复位→时钟稳定→PLL锁定→Boot执行 |
| 时钟与复位 | 时钟切换、异步复位释放、时钟门控 |
| 低功耗状态 | 所有电源状态转换路径、隔离/保持行为 |
| 关键数据路径 | 高速总线、存储接口、模拟数字接口 |
| 中断与异常 | 中断响应时序、错误处理流程 |
| 跨时钟域 | 所有CDC路径的同步器行为 |
用例优先级算法
优先级 = 风险系数 × 历史Bug密度 × 覆盖率贡献 / 执行时间
策略类型:
• 风险驱动:优先选择易出错的模块(如异步逻辑、电源管理)
• 覆盖率驱动:选择代码/功能覆盖率低的用例补全死角
• 历史驱动:曾经发现过Bug的用例及其邻近用例
八、总结:后仿的艺术与科学
后仿是芯片验证中最考验经验的环节之一。它不仅仅是跑仿真,更是一门平衡艺术:
| 平衡维度 | 策略 |
|---|---|
| 精度 vs 速度 | 混合仿真策略,关键模块Full SDF,其他Zero Delay |
| 覆盖率 vs 时间 | 科学用例选择,聚焦高风险场景 |
| Debug深度 vs 进度 | 分层调试,先快速定位问题类别,再深入细节 |
| 理想 vs 现实 | 接受一定的时序违例豁免,但需严格评审 |
给验证工程师的建议
前期准备:确保前仿充分,后仿是补充而非替代
环境复用:最大化继承前仿环境,减少重复工作
自动化:脚本化流程,减少人为错误
知识沉淀:建立notimingcheck清单、常见问题FAQ
团队协作:与后端、STA工程师紧密沟通,确保数据一致性
后仿虽苦,却是流片前最后的守护者。愿每一位验证工程师都能在后仿的“泥潭”中,练就一身debug绝技,守护芯片成功流片!
