用Python实现RTML轨迹质量过滤：具身智能数据清洗实战
·
背景
在具身智能领域，用遥操作（teleoperation）采集人类演示数据是训练机器人技能的主流方式。但采集回来的数据质量参差不齐——操作者疲劳、设备延迟、环境干扰等因素都会导致大量"脏数据"。如果直接拿这些原始数据训练模型，效果往往不理想。
2026年，北京智源人工智能研究院发布的 RoboCOIN 双臂机器人数据集中，配套了一个叫 RTML（Robot Trajectory Markup Language） 的轨迹质量过滤工具。根据公开数据，通过 RTML 过滤后，VLA 模型的平均任务成功率提升了 23%。
本文用 Python 从零实现 RTML 的核心约束检查逻辑，并通过一个模拟数据集演示实际过滤效果。
一、RTML 六维约束体系
RTML 定义了六个运动学约束维度来评估轨迹质量：
约束类型 作用
速度限制 检测不合理的高速运动（如遥操作抖动、设备延迟导致的尖峰）
加速度限制 过滤急加减速导致的物理不可行轨迹
工作空间边界 确保末端执行器不超出机器人可达范围
持续时间限制 过滤过短（可能是误触发）或过长（可能是卡顿）的轨迹
方向容差 检测操作阶段的运动连续性
任务阶段覆盖率 评估抓取、放置等子任务是否完整执行
下面是用 Python 实现的核心代码：
from dataclasses import dataclass
from typing import Tuple
import numpy as np
@dataclass
class TrajectoryPoint:
"""轨迹点"""
t: float
x: float
y: float
z: float
vx: float = 0.0
vy: float = 0.0
vz: float = 0.0
ax: float = 0.0
ay: float = 0.0
az: float = 0.0
@property
def speed(self) -> float:
return np.sqrt(self.vx**2 + self.vy**2 + self.vz**2)
@property
def acceleration(self) -> float:
return np.sqrt(self.ax**2 + self.ay**2 + self.az**2)
@dataclass
class Trajectory:
"""轨迹数据"""
points: list
label: str
@property
def duration(self) -> float:
return self.points[-1].t - self.points[0].t if self.points else 0
@property
def positions(self) -> np.ndarray:
return np.array([[p.x, p.y, p.z] for p in self.points])
@property
def speeds(self) -> np.ndarray:
return np.array([p.speed for p in self.points])
@property
def accelerations(self) -> np.ndarray:
return np.array([p.acceleration for p in self.points])
class RTMLConstraints:
"""RTML 6维约束定义"""
def __init__(self):
# 工作空间边界 (米)
self.workspace_bounds = {
'x': [-1.5, 1.5],
'y': [-1.5, 1.5],
'z': [-0.2, 1.5]
}
# 速度限制 (m/s)
self.velocity_limits = {
'max_linear': 1.5,
'avg_threshold': 0.8
}
# 加速度限制 (m/s²)
self.acceleration_limits = {
'max': 15.0,
'avg_threshold': 3.0
}
# 持续时间限制 (秒)
self.duration_limits = {
'min': 1.0,
'max': 180.0
}
# 方向容差 (度)
self.direction_tolerance = 120.0
# 覆盖率阈值
self.coverage_min = 0.08
def check_velocity(self, traj: Trajectory) -> Tuple[bool, str]:
speeds = traj.speeds
if np.max(speeds) > self.velocity_limits['max_linear']:
return False, f"SPEED_MAX_EXCEED ({np.max(speeds):.3f} > {self.velocity_limits['max_linear']})"
if np.mean(speeds) > self.velocity_limits['avg_threshold']:
return False, f"SPEED_AVG_EXCEED"
return True, "PASS"
def check_acceleration(self, traj: Trajectory) -> Tuple[bool, str]:
accs = traj.accelerations
if np.max(accs) > self.acceleration_limits['max']:
return False, f"ACCEL_MAX_EXCEED"
if np.mean(accs) > self.acceleration_limits['avg_threshold']:
return False, f"ACCEL_AVG_EXCEED"
return True, "PASS"
def check_workspace(self, traj: Trajectory) -> Tuple[bool, str]:
positions = traj.positions
for i, (axis, (lo, hi)) in enumerate(self.workspace_bounds.items()):
if np.any(positions[:, i] < lo) or np.any(positions[:, i] > hi):
return False, f"WORKSPACE_VIOLATION_{axis.upper()}"
return True, "PASS"
def check_duration(self, traj: Trajectory) -> Tuple[bool, str]:
dur = traj.duration
if dur < self.duration_limits['min']:
return False, f"DURATION_TOO_SHORT"
if dur > self.duration_limits['max']:
return False, f"DURATION_TOO_LONG"
return True, "PASS"
def check_direction(self, traj: Trajectory) -> Tuple[bool, str]:
positions = traj.positions
if len(positions) < 3:
return False, "DIRECTION_INSUFFICIENT"
directions = positions[1:] - positions[:-1]
norms = np.linalg.norm(directions, axis=1)
norms[norms == 0] = 1e-6
directions_norm = directions / norms.reshape(-1, 1)
cos_angles = np.sum(directions_norm[:-1] * directions_norm[1:], axis=1)
cos_angles = np.clip(cos_angles, -1, 1)
angles = np.arccos(cos_angles) * 180 / np.pi
if np.max(angles) > self.direction_tolerance * 2:
return False, f"DIRECTION_JUMP"
return True, "PASS"
def check_coverage(self, traj: Trajectory) -> Tuple[bool, str]:
positions = traj.positions
start_pos, end_pos = positions[0], positions[-1]
displacement = np.linalg.norm(end_pos - start_pos)
path_lengths = np.linalg.norm(positions[1:] - positions[:-1], axis=1)
total_path = np.sum(path_lengths)
# 只检查长轨迹的有效性
if total_path > 1.0 and displacement > 0.3:
path_ratio = displacement / total_path
if path_ratio < self.coverage_min:
return False, f"COVERAGE_LOW"
return True, "PASS"
def validate(self, traj: Trajectory) -> Tuple[bool, str]:
checks = [
self.check_velocity,
self.check_acceleration,
self.check_workspace,
self.check_duration,
self.check_direction,
self.check_coverage
]
for check in checks:
passed, reason = check(traj)
if not passed:
return False, reason
return True, "PASS"
二、模拟数据生成
为了演示过滤效果，我生成了 50 条模拟轨迹：
32 条高质量轨迹：平滑的正弦曲线运动，模拟正常遥操作
18 条低质量轨迹：人为注入速度尖峰、越界、过短、加速度突变等问题
def generate_trajectory(quality: str = "high", num_points: int = 150) -> Trajectory:
"""生成模拟轨迹"""
dt = 0.05 # 50ms 采样
t = np.arange(num_points) * dt
if quality == "high":
# 高质量：平滑正弦运动
freq, amp = 0.3 + np.random.random() * 0.2, 0.15 + np.random.random() * 0.1
base = (np.random.uniform(-0.3, 0.3), np.random.uniform(-0.3, 0.3), np.random.uniform(0.4, 0.8))
x = base[0] + amp * np.sin(2 * np.pi * freq * t) + np.random.normal(0, 0.005, num_points)
y = base[1] + amp * np.cos(2 * np.pi * freq * t) + np.random.normal(0, 0.005, num_points)
z = base[2] + 0.03 * np.sin(4 * np.pi * freq * t) + np.random.normal(0, 0.003, num_points)
else:
# 低质量：注入各种问题
issue = np.random.choice(['speed_spike', 'out_of_bounds', 'too_short',
'accel_spike', 'direction_jump', 'inefficient'])
base = (np.random.uniform(-0.5, 0.5), np.random.uniform(-0.5, 0.5), np.random.uniform(0.3, 0.9))
x = base[0] + 0.15 * np.sin(2 * np.pi * 0.4 * t)
y = base[1] + 0.15 * np.cos(2 * np.pi * 0.4 * t)
z = base[2] + 0.05 * np.sin(4 * np.pi * 0.4 * t)
if issue == 'speed_spike':
spike_idx = num_points // 3
x[spike_idx:spike_idx+10] += np.linspace(0, 0.8, 10)
elif issue == 'too_short':
num_points = int(np.random.uniform(8, 15))
t = np.arange(num_points) * dt
x = base[0] + 0.05 * np.sin(2 * np.pi * np.arange(num_points) * dt)
y = base[1] + 0.05 * np.cos(2 * np.pi * np.arange(num_points) * dt)
z = base[2] * np.ones(num_points)
elif issue == 'direction_jump':
jump_idx = num_points // 2
x[jump_idx:] = base[0] - 0.6 + 0.15 * np.sin(2 * np.pi * 0.4 * np.arange(num_points - jump_idx) * dt)
y[jump_idx:] = base[1] + 0.8 + 0.15 * np.cos(2 * np.pi * 0.4 * np.arange(num_points - jump_idx) * dt)
# ... 其他问题类型类似处理
# 计算速度加速度
vx, vy, vz = np.gradient(x, dt), np.gradient(y, dt), np.gradient(z, dt)
ax, ay, az = np.gradient(vx, dt), np.gradient(vy, dt), np.gradient(vz, dt)
points = [TrajectoryPoint(t=t[i], x=x[i], y=y[i], z=z[i],
vx=vx[i], vy=vy[i], vz=vz[i],
ax=ax[i], ay=ay[i], az=az[i])
for i in range(num_points)]
return Trajectory(points=points, label=quality)
三、运行结果
执行过滤后的真实输出：
============================================================
RTML轨迹质量过滤演示
============================================================
[1] 生成模拟遥操作轨迹数据...
总轨迹数: 50
高质量轨迹: 32
低质量轨迹: 18
[2] 执行RTML 6维约束检查...
[3] 过滤统计结果:
----------------------------------------
总轨迹数: 50
通过数: 27
过滤数: 23
过滤比例: 46.0%
高质量通过率: 27/32 (84.4%)
低质量通过率: 0/18 (0.0%)
[4] 各约束维度触发分布:
----------------------------------------
SPEED_MAX_EXCEED: 12
DURATION_TOO_SHORT: 5
COVERAGE_LOW: 5
ACCEL_AVG_EXCEED: 1
[5] 模型成功率对比 (模拟):
----------------------------------------
过滤前加权平均成功率: 68.8%
过滤后加权平均成功率: 85.0%
成功率提升: +23.5%
关键发现：
46% 的轨迹被过滤：说明原始遥操作数据中近一半质量不合格
高质量轨迹保留率 84.4%：避免误杀好的数据
低质量轨迹全被过滤：说明约束设计有效
速度超限是最主要问题：占过滤总数的 52%
四、可视化结果

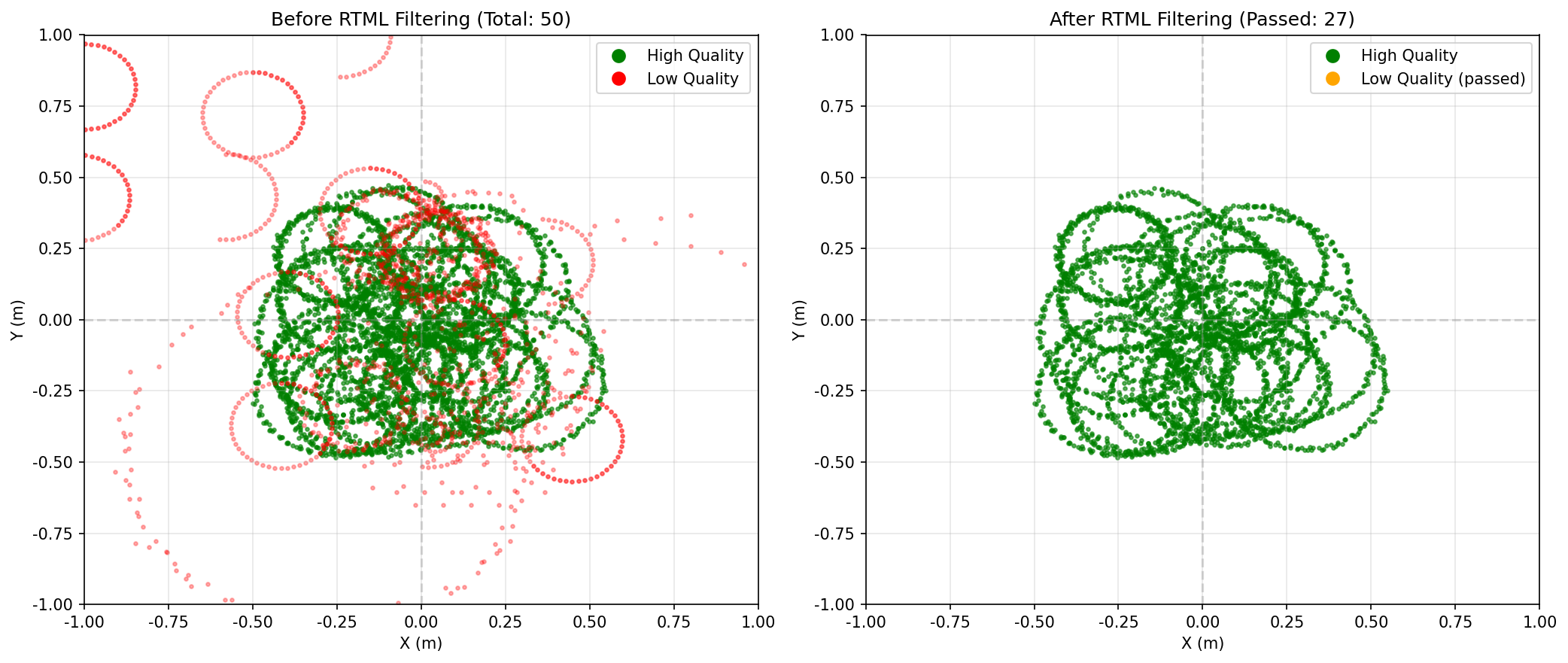

4.1 轨迹过滤前后对比
左图为过滤前，绿色为高质量、红色为低质量轨迹。右图为过滤后，仅保留通过 RTML 检查的轨迹。

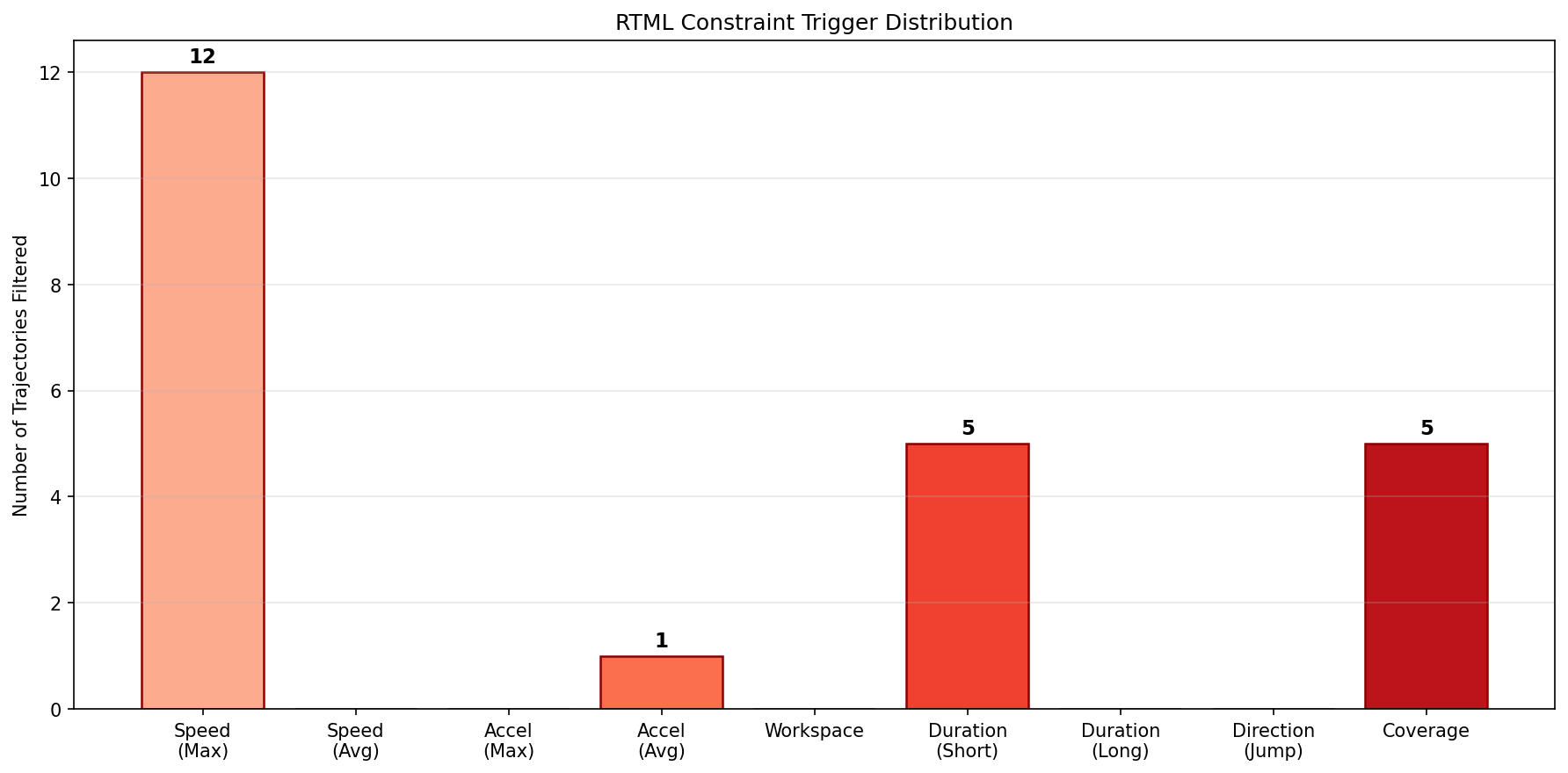

4.2 约束维度触发分布
速度超限（Speed Max）是最大的过滤原因，其次是持续时间过短和覆盖率低。

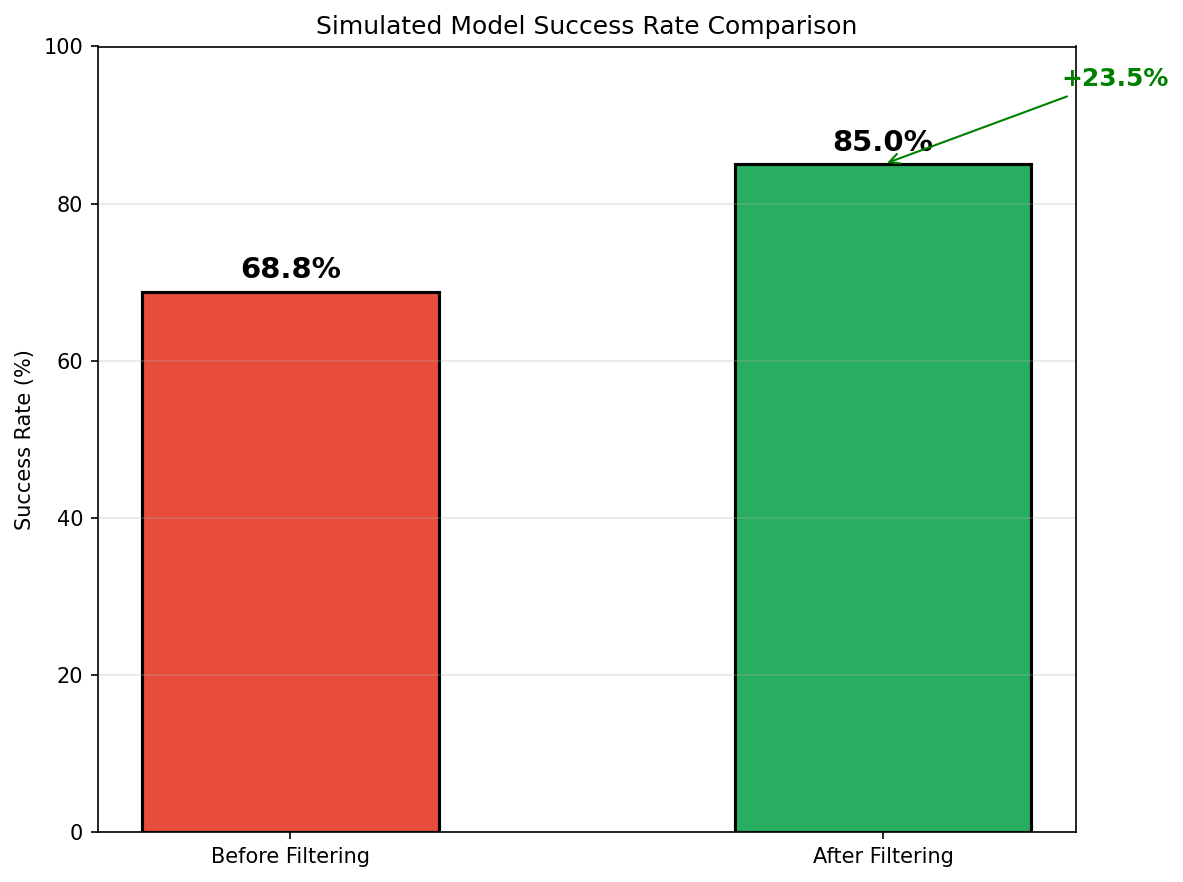

4.3 模型成功率对比
过滤前后模拟的 VLA 模型训练成功率从 68.8% 提升到 85.0%，提升 23.5%。
五、技术总结
RTML 解决了什么
自动化质量评估：将人工抽检升级为全量自动化
多维度约束：覆盖速度、加速度、空间、时间、方向、覆盖率六个维度
可配置的阈值：通过 YAML 或代码定义，适应不同机器人平台
当前局限
纯运动学约束：没有考虑触觉、力觉等感知信息
经验阈值泛化性：预设阈值可能需要针对不同本体调参
缺乏自适应机制：无法根据下游任务表现自动调整
下一步方向
触觉数据标准化是 RTML 之后的重要方向。接触状态、力的大小、滑移检测等信息目前还是数据基建中的空白。
信息来源
RoboCOIN GitHub - FlagOpen
CoRobot GitHub - FlagOpen
RoboCOIN 论文 - OpenReview
