1.0 MOS 驱动电流的计算方法

MOS 管在开关时，驱动电路主要是给栅极充放电。栅极电流不是用来维持电流，而是用来克服电容的充放电需求，尤其是总栅极电荷 Qg。

1.0.1 驱动电流计算

驱动电流估算公式如下：
I_drive = Qg × f_sw（Qg：总栅极电荷（单位：nC）——数据手册中可查 f_sw：开关频率）

---

假设一个MOS管的数据手册上写着：
①、Qg = 50nC ( 在 Vgs = 10V 条件下 )；
②、f_sw = 900kHz；
则所需的平均驱动电流为：I_drive = 50nC × 900kHz = 45mA。但这只是平均电流，实际上是脉冲电流。因为MOS管开关时电流是突发性的。
更严谨的设计，会参考峰值栅极电流：I_peak = C_iss × ( dV / dt )
或者直接从驱动时间考虑：I_drive = Qg / t_rise
比如：希望 50nC 的栅极电荷在 50ns 内完成：I_drive = 50nC / 50ns = 1A。所以你会看到很多驱动芯片能提供 1~4A 峰值电流，就是为了在几十纳秒内快速推动Qg。

1.1 驱动电流太小 or 太大的影响

所以：驱动电流不是越大越好，而是需要合适匹配Qg 和开关速度，还要考虑电路的阻尼和EMI设计。

1.2 如何在数据手册上查找相关信息

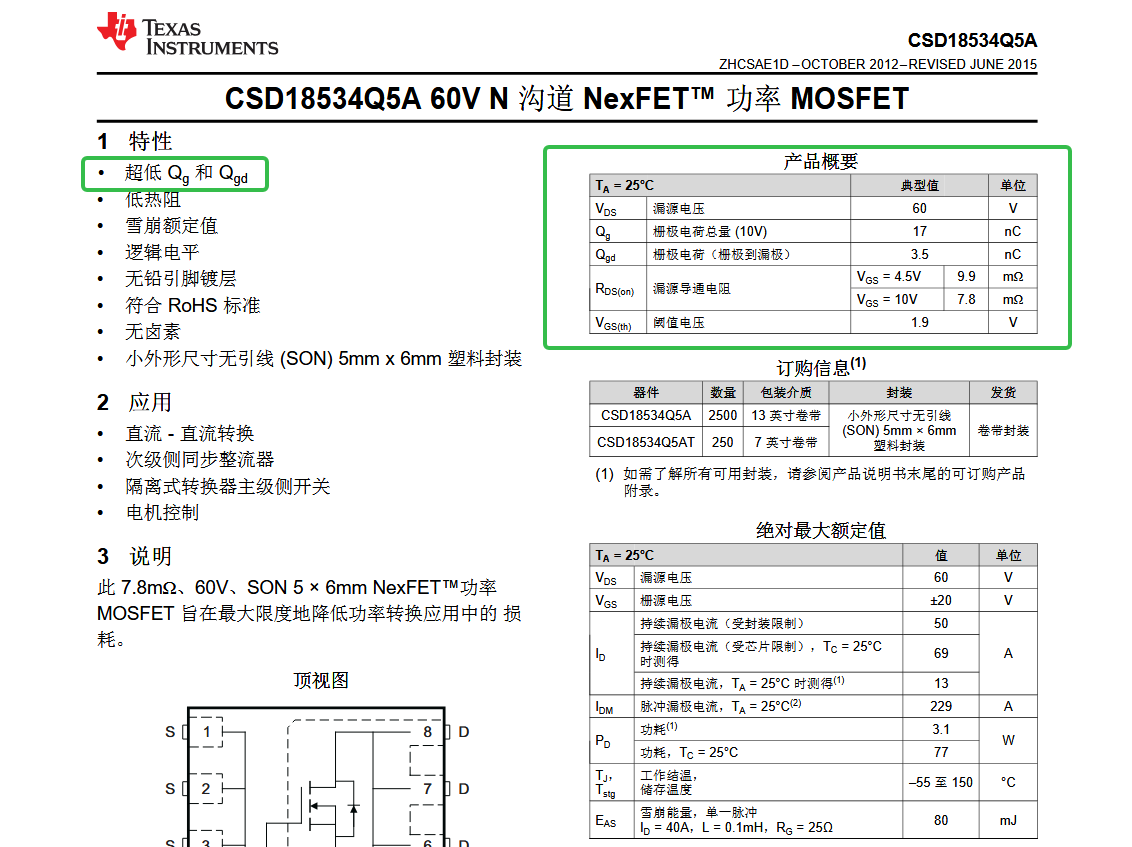

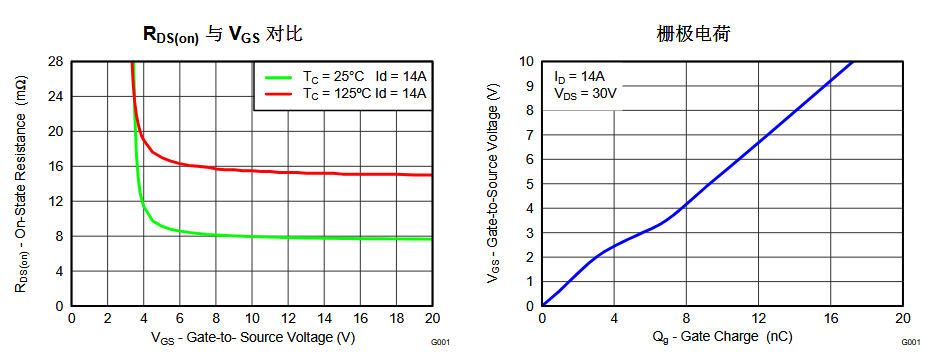

打开MOS管的数据手册，重点看以下几个参数：

总结一句话：
①、驱动电流 = Qg / t_sw 或 Qg × f_sw
②、既要足够大保证快速开关，避免损耗；也要不过大避免震荡和EMI，适配驱动芯片输出能力

1.3 举例

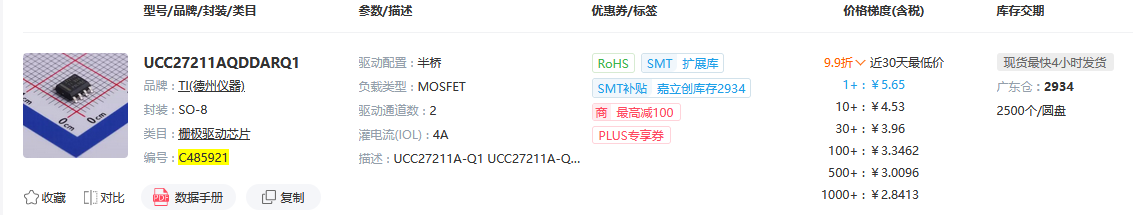

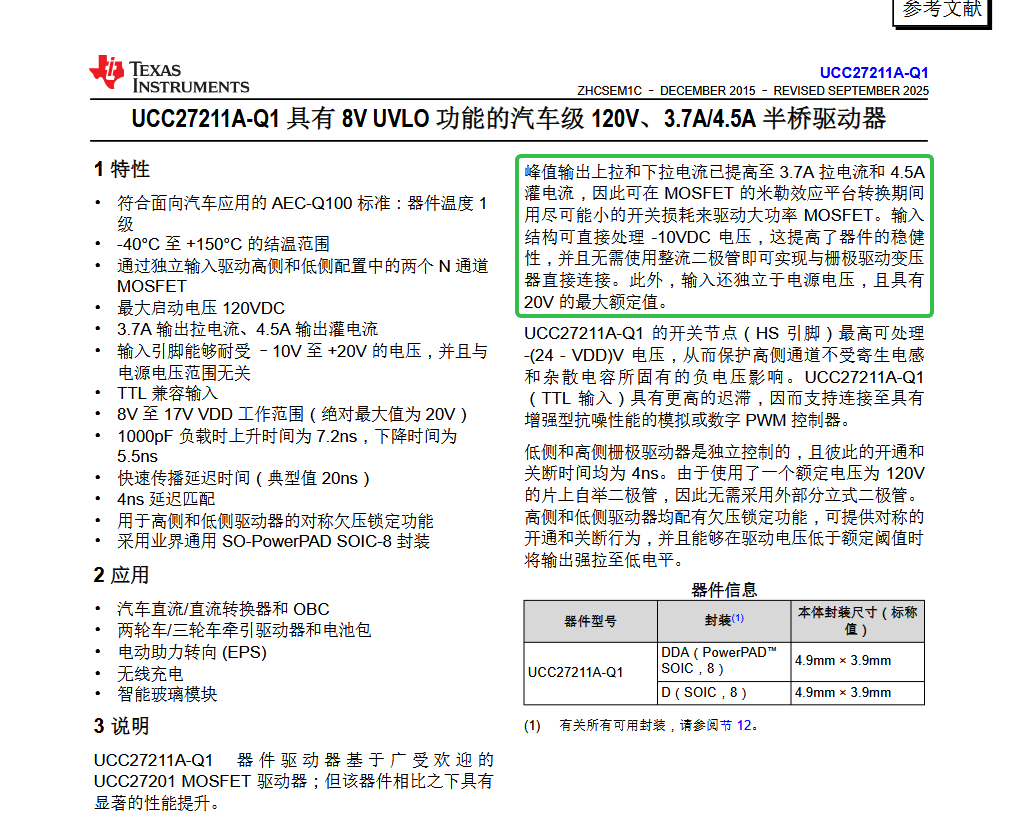

一款4A的灌电流的栅极驱动芯片：3.7A 输出拉电流、4.5A 输出灌电流

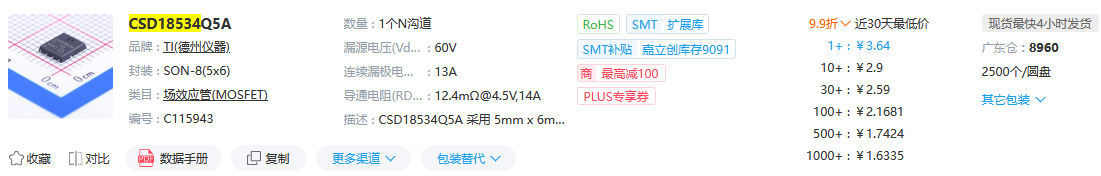

1.4 低寄生电容的MOS:

1.4.1 MOS的导通特性

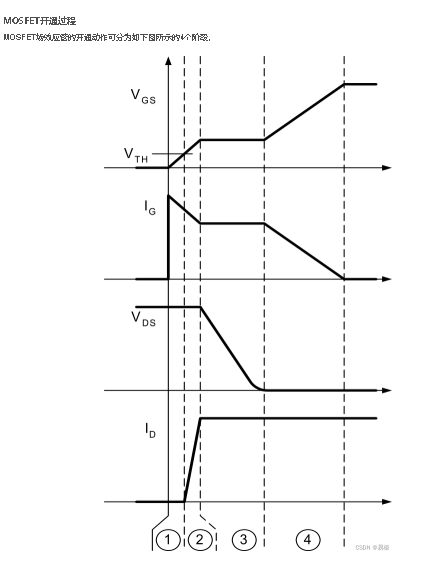

MOS的导通受到寄生电容的影响 ( 画一下MOSFET的开关过程 )：
