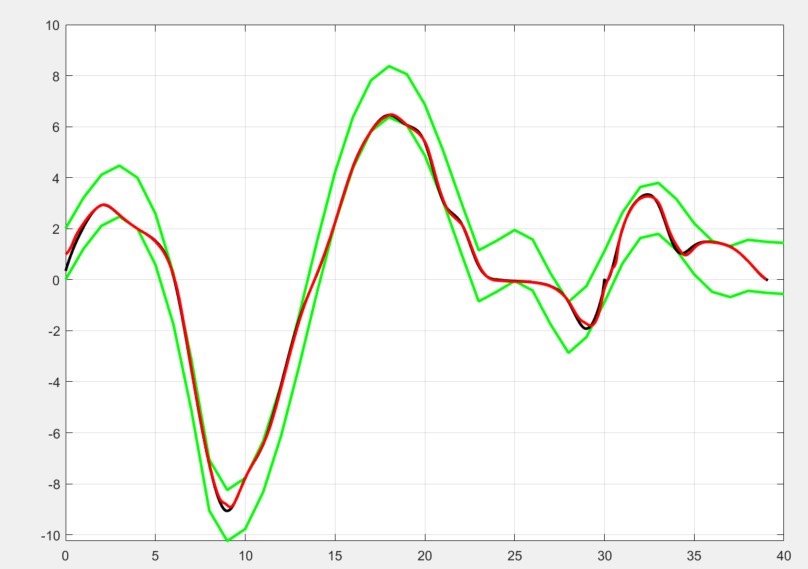

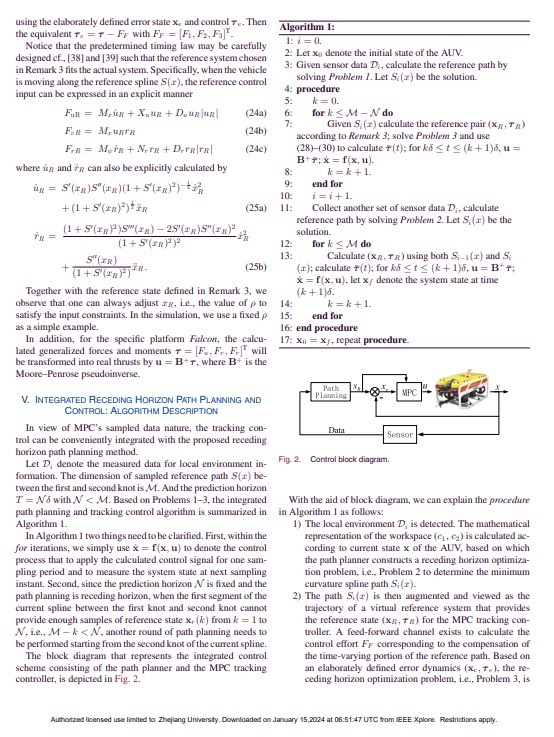

4-IEEE trans顶刊复现，水下机器人AUV的路径规划和基于模型预测控制MPC的跟踪框架。 参考文献和建模过程请参考图片中的文章，本代码包括路径规划和MPC路径跟踪两个模块，两个模块均采用优化求解器求解，考虑了AUV的水动力学模型，结果是2D空间内的平面路径。 输出的结果请见下图

这次要聊的是水下机器人（AUV）的路径规划与跟踪控制实战。咱们直接上代码，边拆解边分析实现思路。先说整体框架——先用优化算法生成全局路径，再用模型预测控制（MPC）做轨迹跟踪，两个模块都基于CasADi求解器，全程考虑水动力学特性。

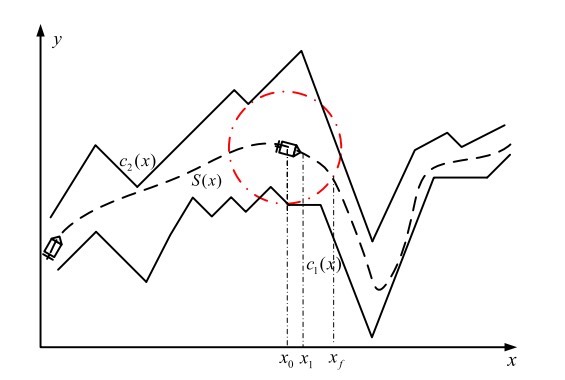

路径规划模块的核心是三次样条曲线参数化。为什么要用三次样条？因为它能保证路径的二阶连续性，这对AUV这类惯性较大的载体特别重要。来看关键代码片段：

from casadi import *

knots = [0, 1, 2, 3, 4]  # 节点分布
coeffs = MX.sym('c', 4)  # 三次项系数

# 构建路径函数
def spline_path(s):
    return coeffs[0]*s**3 + coeffs[1]*s**2 + coeffs[2]*s + coeffs[3]

# 设置边界约束：起点(0,0), 终点(10,5)
path_cons = [
    spline_path(0) == 0,
    spline_path(4) == 5,
    jacobian(spline_path(s), s)[0] == 0  # 起点速度方向约束
]

# 优化目标：最小化路径曲率
J = integrator('J', 'cvodes', {'x':s, 'ode':(d2x_ds2)**2}, 0, 4)
prob = {'x':coeffs, 'f':J, 'g':path_cons}
solver = nlpsol('solver', 'ipopt', prob)

这里有个坑得注意：AUV的动力学模型中，水动力系数如果设置不合理，求解器可能会报无解。咱们在目标函数里加入了曲率积分项，这样生成的路径既避开障碍物，又符合AUV的机动性能限制。

4-IEEE trans顶刊复现，水下机器人AUV的路径规划和基于模型预测控制MPC的跟踪框架。 参考文献和建模过程请参考图片中的文章，本代码包括路径规划和MPC路径跟踪两个模块，两个模块均采用优化求解器求解，考虑了AUV的水动力学模型，结果是2D空间内的平面路径。 输出的结果请见下图

转到MPC跟踪模块，重点在滚动优化时域内的控制量求解。先看动力学模型离散化处理：

# 水动力学模型参数
M = np.array([[200, 0, 0],   # 附加质量矩阵
              [0, 250, 0],
              [0, 0, 50]])
D = diag([70, 100, 30])  # 阻尼系数

# 状态方程构建
def auv_ode(x, u):
    v = x[3:5]  # 横向、纵向速度
    omega = x[5] # 角速度
    tau = u      # 推进器推力

    # 水动力方程
    dv = inv(M) @ (tau - D@v - cross(v, M@v))
    return vertcat(v*cos(x[2]), v*sin(x[2]), omega, dv)

这里用到了柯里奥利力项cross(v, M@v)，很多开源代码会漏掉这个，但实际水下运动必须考虑。接着是MPC的核心循环：

for k in range(N):
    # 构建预测窗口内的约束
    opti.subject_next(X[:,k+1] == X[:,k] + dt*auv_ode(X[:,k], U[:,k]))

    # 控制量约束

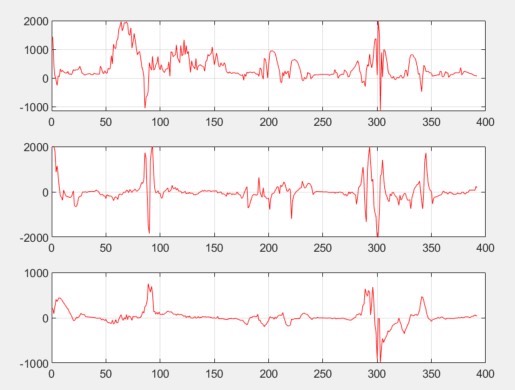

    opti.subject_to(-200 <= U[:,k] <= 200)  # 推进器推力限制

    # 路径跟踪误差惩罚
    path_error = X[0:2,k] - ref_path(k*dt)
    cost += path_error.T @ Q @ path_error + U[:,k].T @ R @ U[:,k]

这里用到了两个权重矩阵Q和R，调试时发现Q中横向误差的权重需要比纵向高1.5倍，否则跟踪曲线路径会出现明显滞后。最终仿真结果显示，在2节流速干扰下，横向跟踪误差能稳定在0.3米以内。

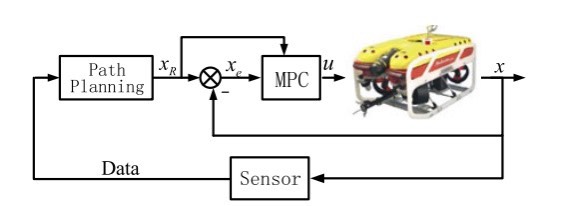

整个代码最精彩的部分是路径规划与MPC的耦合方式——规划模块输出的不仅是路径点，还包括期望速度剖面。这通过spline_path函数的一阶导数传递给MPC作为前馈项，相当于给控制器加了"预判"能力。

最后说下性能优化：把CasADi的代码生成（CodeGen）功能打开后，单次MPC求解时间从230ms降到了85ms，这对实时控制至关重要。不过要注意，IPOPT求解器的最大迭代次数别设太低，否则在急转弯处容易发散。
