PHY6235是一款用于蓝牙低功耗和专有2.4G应用的系统级芯片（SoC）。它采用高性能、低功耗的32位RISC-V MCU，配备8KB保持型SRAM、80KB ROM以及超低功耗的高性能多模式无线电。此外，PHY6235支持带有安全功能的BLE（蓝牙低功耗）应用。串行外设IO和集成的应用IP使客户产品能够以最低的物料清单（BOM）成本构建。

一、主要特性

32位 RISC-V MCU(最高48MHz)带JTAG

存储

• 8KB保持SRAM

• 80KB ROM

• 128位电子熔丝

• 256KB/512KB Flash

最多21个通用 /O引脚

-可配置为串行接口和可编程IO多路复用映射

• 所有引脚均可配置为唤醒引脚

• 所有引脚均可触发中断

• 6通道PWM

• 1通道SPI主控

• UART

• USB 2.0

• DMA

• NRZ编码的LED驱动器

10通道 800KHz 12位 ADC

-高级控制定时器

• 16位向上、向下、向上/向下自动重装计数器

• 16位可编程预分频器，允许将时钟频率按1到65536的任意倍数分频

• 最多支持4个独立通道，用于输入捕获、输出比较、PWM生成和单脉冲模式输出

1个看门狗定时器

实时时钟 (RTC)

电源、时钟、复位控制器

灵活的电源管理

功耗

• 1.6uA@3V关机模式(仅IO唤醒)

• 3uA@3V睡眠模式，带32KHz RTC

• 接收模式：10mA @3.3V 电源

• 发射模式：10mA (0dBm 输出功率) @3.3V 电源

蓝牙低功耗(BLE)

• 蓝牙5.4协议

• 支持主从设备模式

2.4GHz 收发器

• 支持 BLE 5.4 RF PHY，速率1Mbps/2Mbps

• 可编程的专有模式，速率31.25kbps ~ 1Mbps

• FSK（频移键控）支持可配置的高斯滤波器（可配置的调制指数）

• 灵敏度：-96dBm@BLE 1Mbps，-93dBm@BLE 2Mbps

• 发射功率：-20到+10dBm，可3dB步进调节

• 单端天线：无需 RF 匹配或 Rx/Tx 切换

• RSSI（1dB 分辨率）

安全性

AES-128 加密硬件支持

工作温度：-40℃至+105℃

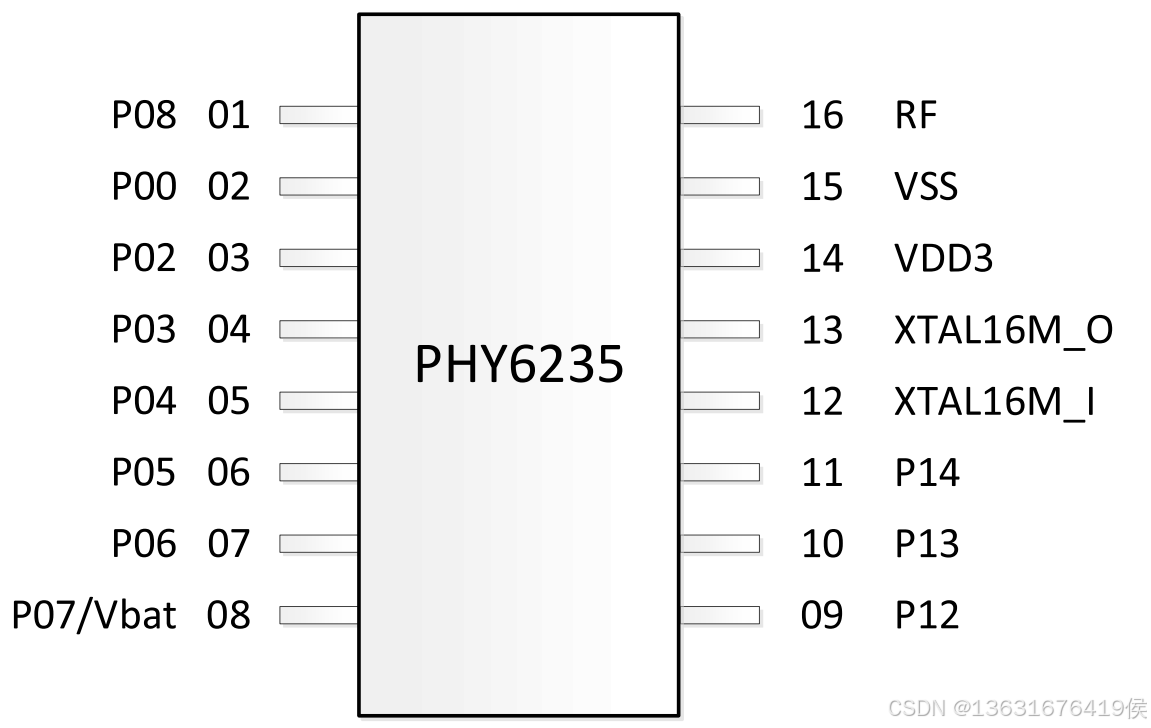

RoHS封装：SSOP24/SOP16


二、核心优势

灵活安全高性能低功耗系统级芯片架构

拥有国内极少数的自主知识产权全通信方案

高性能多模射频收发机，多场景平均应用功耗<10uA

强大RF linkbuget满足复杂使用场景无线应用需求

解决复杂场景无线连接稳定性和低功耗续航问题

芯片自适应校准、常规器件偏差满足宽温范围，如晶振频偏、温漂、老化等

存储资源满足工业级高温可靠性存储资源满足工业级高温可靠性

灵活安全高性能低功耗系统级芯片架构

抗电源干扰、满足复杂电源工况

最小BOM仅需【一个1uF电容+一个16MHz晶振】

支持协议
