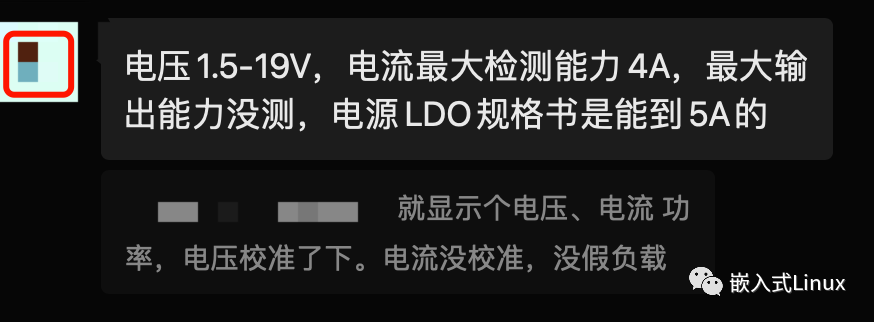

使用十年的笔记本电脑退役了，留下了一块笔记本电源，19V4.7A的输出能力，于是想要做一个可调电源，将19V转为需要调节的电源，此为背景。

先去立创开源广场搜索下「可调电源」以及「USB电流表」，来参考下。

可调电源部分不详表，使用立创EDA画好PCB，蹭免费打样打板后焊接好后就OK了。电压、电流检测及显示部分采用立创开源广场用的最多的方案 INA226 单芯片采集电压、电流、功率，配合STM32单片机+OLED显示。老套路，使用立创EDA画好PCB，蹭免费打样打板，然后焊接，调试，于是有了这篇文章。

第一步、STM32工程建立，uart输出OK

使用STM32CubeMX图形化工具，配置好I2C、uart、时钟后，直接生成代码，然后使用 HAL_UART_Transmit API来通过uart发送数据就OK，此时自信小伙信心满满，就这？很轻松嘛~

第二步、I2C驱动OLED

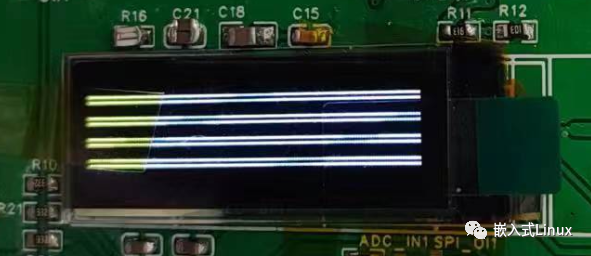

淘宝商家就是给力，直接提供了示例程序，拷贝下，然后改下操作I2C的部分，直接使用HAL 库API函数替代，很轻松，OLED点亮了，就是这显示咋有点儿问题呢？

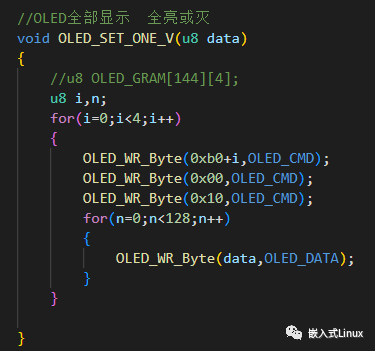

先让OLED全灭、全亮显示下，看是不是屏坏了

编译、下载、开机，全灭，全亮正常显示，OLED屏幕没坏，查代码吧。淘宝商家说了，我们示例程序是验证过的，没问题的……

区别在于我只是把他们GPIO模拟的I2C操作，换成了HAL API来操作，那就重点查下写到OLED的这部分……

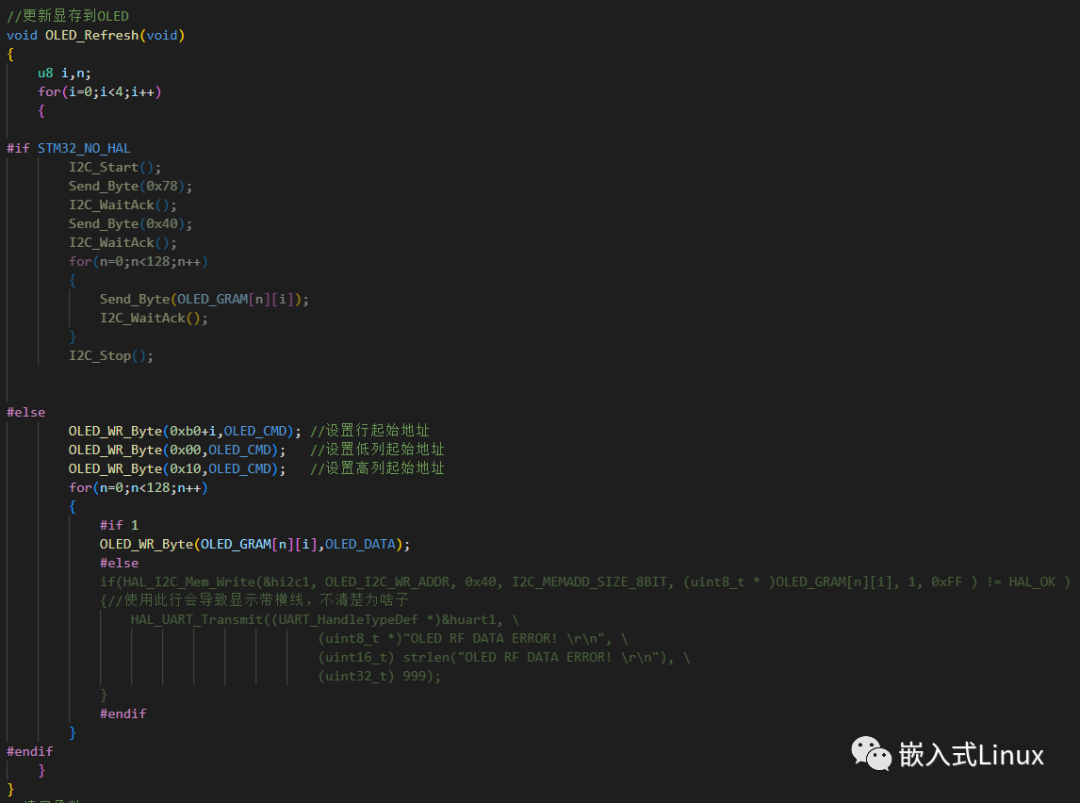

很快，我就找到了问题，在 OLED_Refresh 函数更新显存到OLED的时候调用了 HAL_I2C_Mem_Write ，就这里与我写的全灭、全亮 OLED_SET_ONE_V函数不一样，于是把这里也换成OLED_WR_Byte试一试，结果显示横线问题解决了……我好像明白为什么了。点一下：二维数组，指针 。换成OLED_WR_Byte传入了正确的数据，就能正常显示了

第三步、INA226初始化

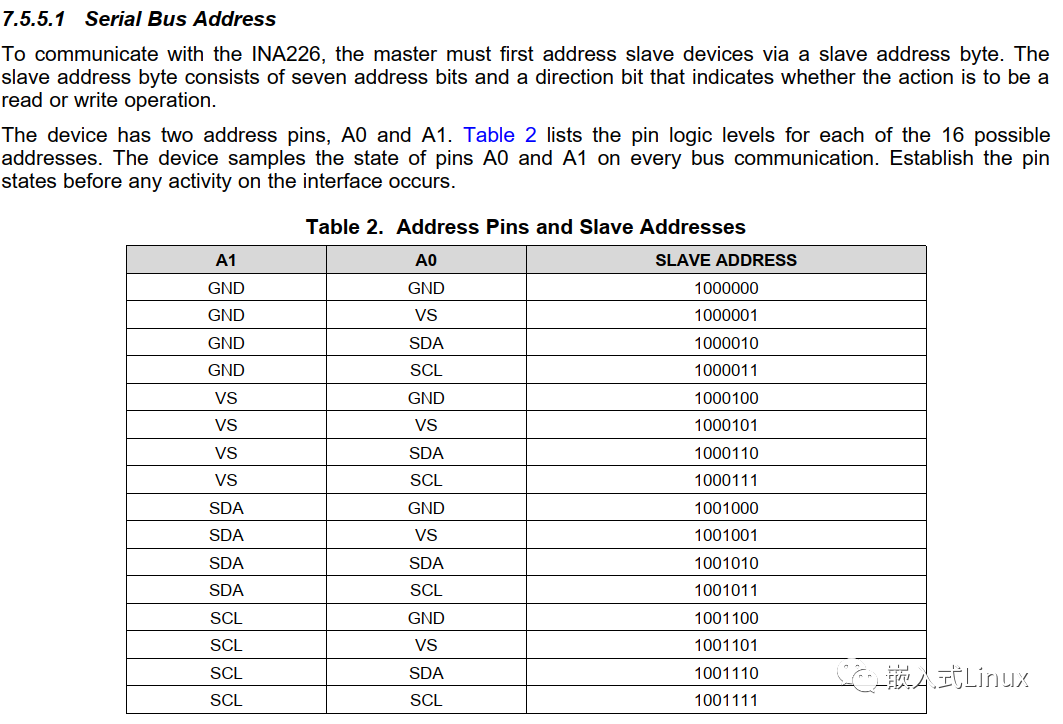

INA226规格书中地址描述如下：

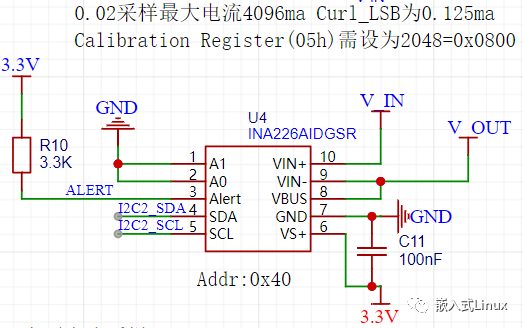

我的电路图如下：

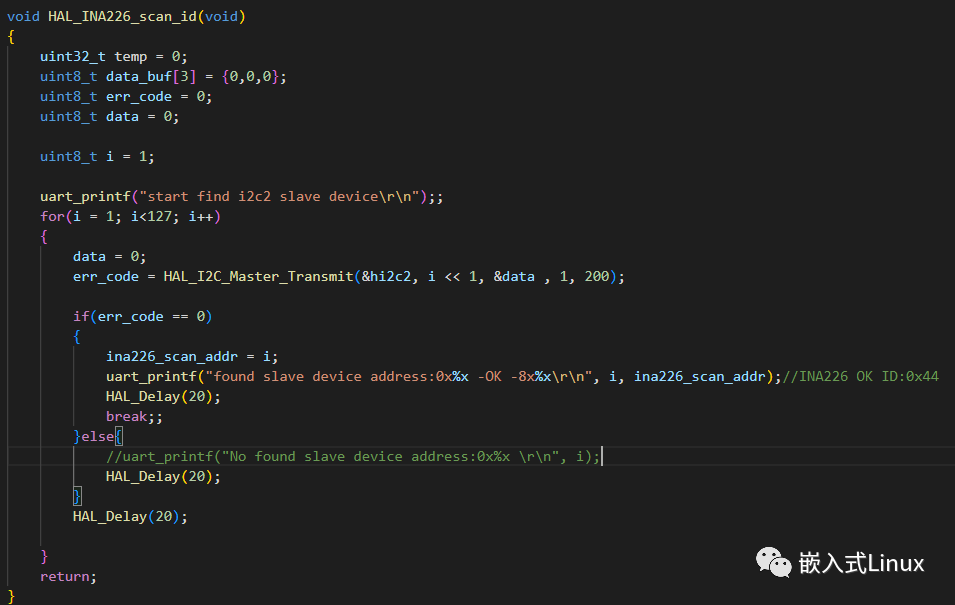

然后，我自信满满的用0x40来对INA226初始化，结果毫无疑问的初始化失败了。我以为需要8bit地址，于是用0x80地址进行I2C通讯，然后，继续失败。上万用表，量它供电，3.3V正常，量A1 A0 pin脚对地电压，0V，正常啊，百思不得，算求，不管你地址是多少，直接扫I2C地址，不信扫不出来！代码如下：

看到注释了吗？实际地址为0x44，与A0 A1脚测量值对不上……

找到INA226的地址了，就可以对它进行初始化了，这没啥，看规格书，或者看大神文章都能看懂

参考 CSDN 怪都督的文章：

https://blog.csdn.net/weixin_44625313/article/details/113829226

第四步、测量不准确

INA226搞定后，结合OLED显示，很快搞定了，信心满满的拿来测试下电压，卧槽，怎么测试不准确啊，电压偏高，稳压电源输出9.1V INA226读到的电压是9.59V……

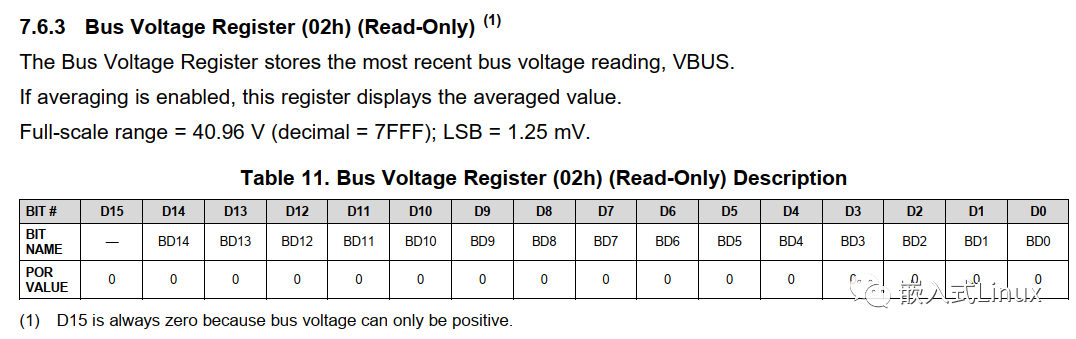

看规格书描述，测试电压读数需要乘以1.25mv，得到最终值，可是，我已经按它要求，乘以1.25mv 了啊！

又想起读到的ID与手册描述不符，这手册，不是，这芯片它不正经吧？我先测量几个值，计算下！

电压4.1389V，02H读取值3482  LSB=4138.9/3482=1.1886

电压5.350V，02H读取值4510  LSB=5350/4510= 1.186

电压9.100V，02H读取值7672  LSB=9100/7672=1.186

电压13.414V，02H读取值11307  LSB=13414/11307=1.186

这 LSB分明是1.186！乘以1.25可不是测量电压变高嘛！改代码，读取值乘以1.186，编译、下载、测试，这次就对了嘛

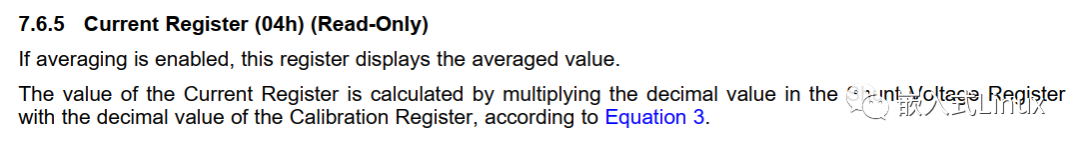

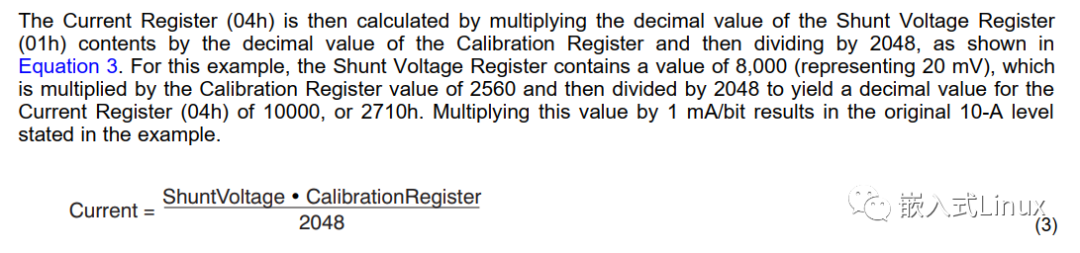

电压搞定后，搞电流，结果电流读值也不准，看手册：

这…… CalibrationRegister的值是计算出来的，使用我计算的，测量电流不准确，使用大神的值，电流还是不准确

参考 CSDN 怪都督的文章：

https://blog.csdn.net/weixin_44625313/article/details/113829226

考虑到我这芯片，ID对不上，VBUS的LSB对不上，那这电流对不上是不是也就很正常了？这芯片应该不是正儿八经的原厂芯片，不知道从哪里来的芯片，只能说淘宝芯片水太深，把握不住。
