在电源管理设计领域，宽输入电压范围、高效率和高可靠性的DC-DC降压转换器一直是工程师追求的目标。AH8690作为一款先进的DC-DC宽电压输入直流PWM降压转换器芯片，以其卓越的性能和丰富的保护功能，正在成为电源解决方案中的佼佼者。本文将详细介绍这款芯片的核心特性、技术参数、应用场景及设计要点。

一、芯片概述

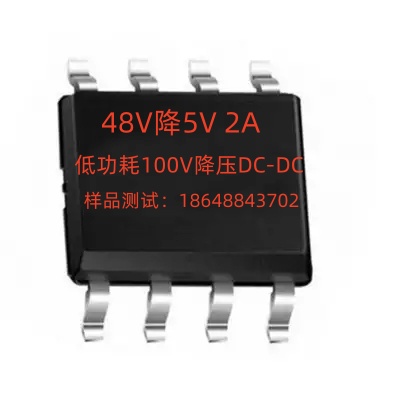

AH8690是一款单片集成带可设定输出电流的开关型降压转换器，采用固定频率PWM控制方式，典型开关频率为200KHz。该芯片内置集成了高压功率MOSFET开关，极大降低了功率损耗，同时减少了外围元件的需求。AH8690采用SOP-8或ESOP-8环保封装，体积小巧，便于集成到各类电子设备中-1。

二、核心特性与技术参数

宽输入电压范围：AH8690支持4.5V到90V的宽输入电压，能够适应多种电源环境，从低压电池供电到高压工业电源均可兼容。

可调输出电压：输出电压范围可从0.8V调节至30V，用户可通过设置FB1和FB2引脚的分压器，灵活配置所需的输出电压值。

出色的输出能力：AH8690支持输出5V/3A和12V/3A的输出规格。在实际应用中，完全可以满足100V降压至12V或5V、输出2.5A的设计需求。

高效率转换：芯片转换效率最高可达93%以上。在轻负载情况下，开关频率将自动降低，进一步实现高转换效率。AH8690同时支持输出恒压和输出恒流两种功能模式，通过设置CS电阻器可以设定输出恒定电流值，通过设置FB1和FB2引脚的分压器可以设定输出恒定电压值。

三、完善的保护功能

AH8690集成了丰富的安全保护机制，大幅提升了系统电路的可靠性。该芯片内部集成了温度保护和软启动功能，并具备过流保护、短路保护等多种保护功能。安全保护机制还包括每周期的峰值限流，能够有效防止电路异常导致的损坏-。这些保护功能使得AH8690在恶劣工作环境或突发电源问题下，仍能提供稳定可靠的电源输出。

四、典型应用场景

凭借宽输入电压范围和高输出电流能力，AH8690广泛应用于多个领域：

• 电动车及电瓶车领域：可应用于72V转12V电动车大灯芯片、60V转12V电瓶车芯片、48V转12V电瓶车灯芯片，以及电动车控制器供电和液晶仪表显示屏供电。

• 照明系统：适用于汽车LED照明等各类LED驱动应用。

• 电源适配器：可作为电动车电源适配器、汽车点烟器适配器、独轮车电源适配器的核心降压芯片。

• 网络通信设备：可用于POE（以太网供电）交换机等通信设备的电源管理。

• 消费电子：适用于USB电源适配器、电池充电器、线充适配器等日常电子设备。

五、电路设计与使用建议

• 在设计AH8690的降压电路时，需注意以下几点：

  输出电压设置：通过设置FB1和FB2引脚的分压电阻，可将输出电压配置为所需的12V或5V值。电阻的精度直接影响输出电压的稳定性，建议选用1%精度的电阻。

  输出电流设置：通过设置CS电阻器可以设定输出恒定电流值。如需2.5A输出电流，应选择相应阻值的高精度取样电阻。

  电感与电容选型：开关频率为200KHz，建议选用合适的功率电感和输出滤波电容，以保证输出电压纹波满足要求。AH8690支持贴片陶瓷电容，便于选型。

  散热设计：虽然芯片转换效率高达93%以上，但在2.5A输出电流下仍会产生一定热量。若应用于大功率场景，建议选用ESOP-8封装以增强散热性能，并在PCB设计中预留足够的散热铜皮。

  六、总结

  AH8690作为一款高集成度、高效率、宽输入电压的DC-DC降压转换器芯片，集内置高压MOSFET、恒压恒流双模式、多重保护等功能于一身，能够轻松实现100V输入至12V或5V输出的降压转换，并提供2.5A的输出电流能力。无论是电动车电子系统、LED照明驱动，还是POE通信设备和各类电源适配器，AH8690都能为工程师提供简洁、可靠、高效的电源解决方案，是降压电源设计的理想选择。
