1. DBSCAN简介

DBSCAN(Density-based spatial clustering of applications with noise）是一种基于密度的聚类算法。与划分和层次聚类方法不同，它将簇定义为密度相连的点的最大集合，能够把具有足够高密度的区域划分为簇。KMeans对于非球状的数据聚类效果不好，但DBSCAN可在噪声的空间数据库中发现任意形状的聚类。

2. DBSCAN模型

2.1 相关名词

首先介绍几个概念：

 -邻域：对于某一对象点来说，在其半径为 的区域为 -邻域。

核心对象：对于给定的数目  ，如果一个对象的 -邻域内至少包含  个对象，那么称该对象为核心对象。

直接密度可达：给定一个集合  ，如果  是在  的 -邻域内而且  是一个核心对象，那么对象  从对象  出发是直接密度可达(  可以是核心对象也可以不是)

密度可达：如果存在一个对象链  ,  ,  。如果  从  直接密度可达，那么对象  从对象  出发是直接密度可达(直接密度可达就是对象  在  的邻域内，而密度可达对象  不在  的邻域内）

密度相联：存在样本集合  中的一点  ，如果对象  到对象  和对象  都是密度可达的，那么  和 密度相联。

噪声：与任何点都不可达的对象称为噪声

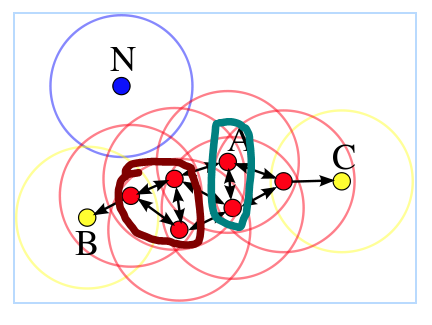

举个例子, 如图所示, 其中  ，圆形范围为 -邻域。由于图中红色的点的 -邻域内都存在至少四个点，因此它们都是核心对象, 并且它们都是密度可达。  由于邻域内的点少于四个因此它们不是核心对象。图中青色圈中的点是直接密度可达的。图中褐色的圈中的点是密度相联。由于  与任何点都不可达，因此它是噪声点。



2.2聚类算法

首先我们通过计算所有样本的 -邻域内样本数目找出数据集中所有的核心对象，剩余的样本点暂时记为噪声点。这里的距离可以使用欧式距离也可以使用其他距离，本文采用的是欧式距离。

    def getCenters(self, train_data):
        neighbor = {}
        for i in range(len(train_data)):
            distance = self.calculateDistance(train_data[i], train_data)
            index = np.where(distance <= self.eps)[0]
            if len(index) > self.m:
                neighbor[i] = index
        return neighbor

然后我们任一选取一个未被访问的核心对象  ，开始合并与它密度相联的所有其他的点。即依次访问被选择核心对象邻域内的点  ，首先判断  点是否为核心对象，如果  是核心对象，则将该点领域中的点划为  所属的簇，然后对  进行相同的操作（有点像深度优先遍历）。如果该点不是核心对象，那么访问下一个点，示意图如下。

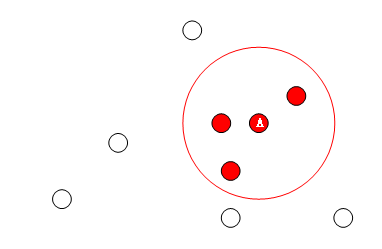

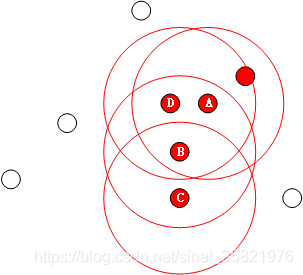

•  选取核心对象A点，找出其邻域内的所有样本，都属于簇A，依次访问领域内的点

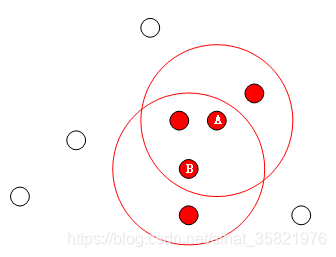

• 访问A邻域内的点B，点B是核心对象，访问B邻域内的点

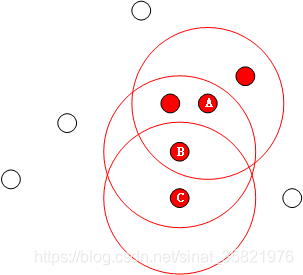

• 访问B领域内的点C，C属于簇A，C不是核心对象，访问B领域的其他点

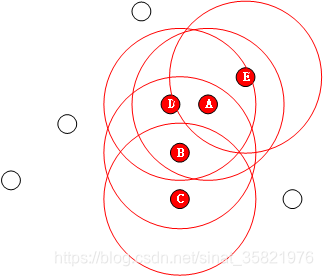

• 访问B领域内另一个样本点D，D是核心对象，访问D领域内的点

• 访问E，E不是核心对象，此时没有其他点与簇A密度可达，停止簇A聚类。

        k = 0
        unvisited = list(range(sample_num))               # samples which are not visited
        while len(centers) > 0:
            visited = []
            visited.extend(unvisited)
            cores = list(centers.keys())
            # choose a random cluster center
            randNum = np.random.randint(0, len(cores))
            core = cores[randNum]
            core_neighbor = []                              # samples in core's neighbor
            core_neighbor.append(core)
            unvisited.remove(core)
            # merege the samples density-connectivity
            while len(core_neighbor) > 0:
                Q = core_neighbor[0]
                del core_neighbor[0]
                if Q in initial_centers.keys():
                    diff = [sample for sample in initial_centers[Q] if sample in unvisited]
                    core_neighbor.extend(diff)
                    unvisited = [sample for sample in unvisited if sample not in diff]
            k += 1
            label[k] = [val for val in visited if val not in unvisited]
            for index in label[k]:
                if index in centers.keys():
                    del centers[index]

2.3 参数选择

DBSCAN包括两种参数一种是领域大小它决定了样本点簇之间的距离，另一个参数是  它决定了每个簇应该包含多少个样本。对于  ，我们计算每个样本到同一个领域内最近样本点的距离，并画出直方图。我们可以看到在大多数样本满足距离小于22这一条件，因此

类似的，对于  我们计算有多少个点在给定点的  领域中，画出直方图。从图中可以看出，129是第一个波谷，后面呈持续上升到776回落，因此

3. 总结与分析

DBSCAN对于非球类的样本也有很好的聚类效果，但是不能很好的反映高维数据并且如果样本集的密度不均匀、聚类间距差相差很大时，聚类质量较差。最后看下聚类的效果。

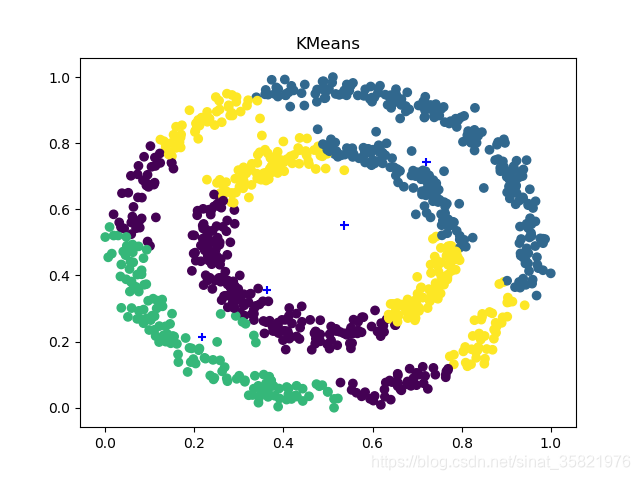

•  KMeans聚类效果

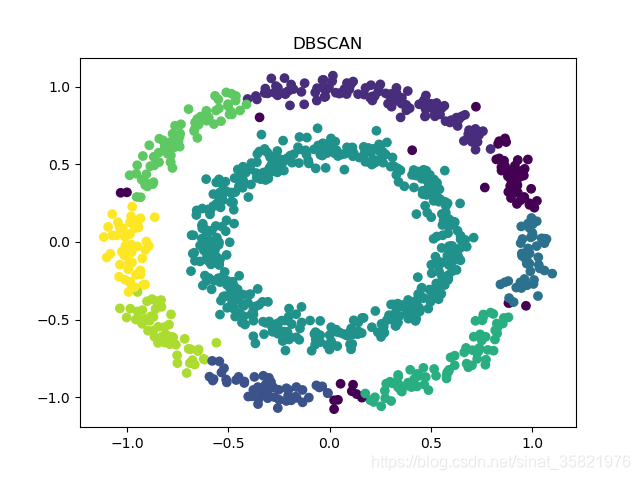

• 本文DBSCAN聚类效果

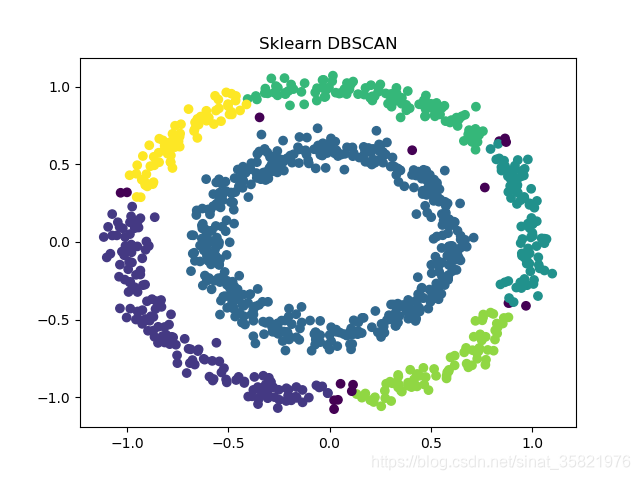

• Sklearn DBSCAN聚类效果

根据上图可以看出，KMeans的聚类结果明显呈带状，而DBSCAN聚类结果呈环状。

本文相关代码和数据集：https://github.com/DandelionLau/MachineLearning



[1] Wikipedia, DBSCAN

[2] Choosing parameters of DBSCAN algorithm
