Three_Phase_Induction_Motor：基于MATLAB/Simulink的三相感应电机动态数学建模仿真模型。 仿真条件：MATLAB/Simulink R2015b

最近在实验室被三相感应电机的启动电流问题折腾得够呛。这玩意儿空载启动时电流能飙到额定电流的5-7倍，直接把我给整不会了。后来发现用Simulink搞动态建模才是破局关键，今天就把压箱底的R2015b版建模经验掏出来唠唠。

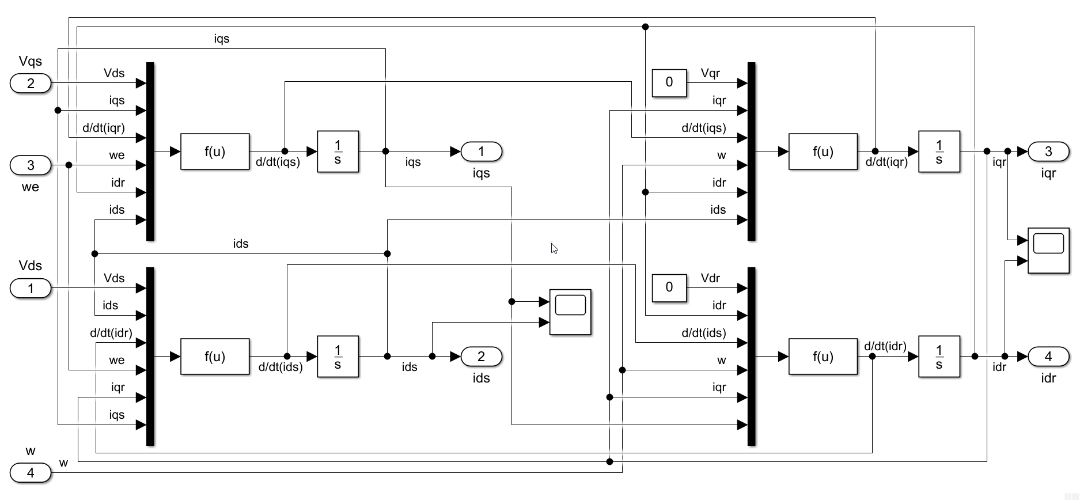

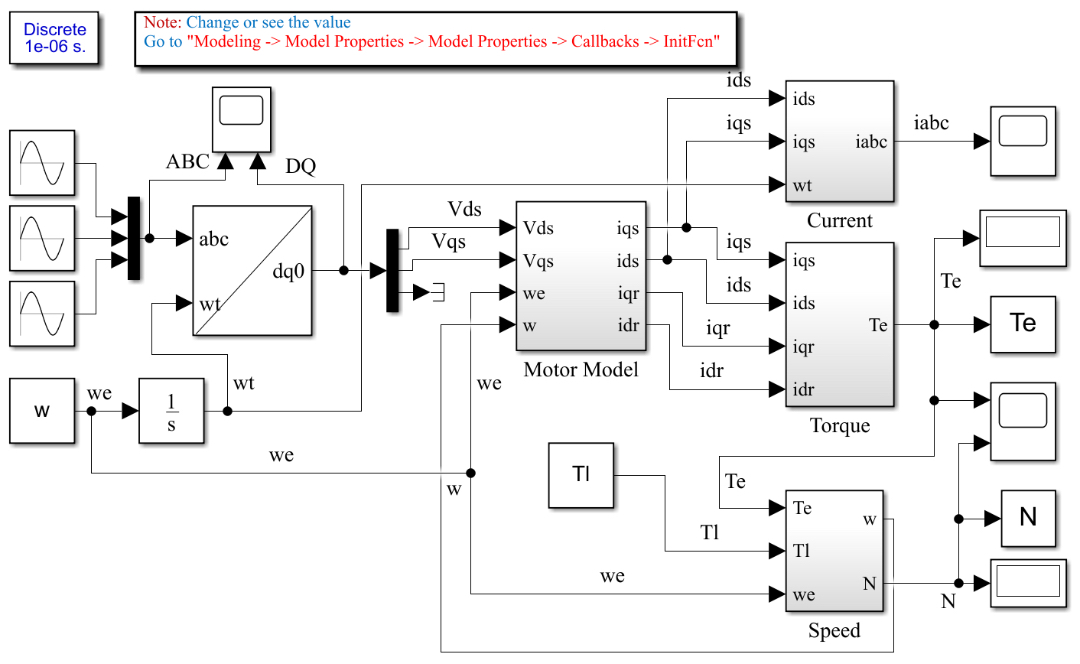

先甩个核心模型架构（图1）。重点看定子电压方程的实现，这个模块组藏着电机动态特性的灵魂：

% 定子电压方程模块参数示例
function stator_voltage()
    V_abc = [220*sqrt(2); 220*sqrt(2)*exp(-1j*2*pi/3); 220*sqrt(2)*exp(1j*2*pi/3)];
    Rs = 0.3;  % 定子电阻设置
    Ls = 0.085; % 定子漏感
    dIsdt = (V_abc - Rs*Is - cross(wr, Ls*Is)) / Ls;
end

这里用到了Clarke变换的隐藏技巧——直接在模块参数里用sqrt(3)做幅值补偿，比后期处理省事多了。注意看cross函数的应用，这个矢量叉乘处理旋转磁场比手动拆解方程优雅不止一个量级。

转矩计算模块最容易被新手搞砸，见过有人把转差率公式写成(synspeed - rotorspeed)/syn_speed结果仿真直接崩掉的惨案。正确的转差率计算应该像这样：

% 转矩计算核心片段
Te = (3/2)*poles*(Lm^2/Lr)*(Iqs*Idr - Ids*Iqr);
slip = (omegas - omegar)/omegas;

重点在于Lm（互感）参数的校准，实测发现当负载突变时，互感参数偏差5%就会导致转矩曲线出现明显畸变。建议在参数设置里用变量代替具体数值，方便调试时批量修改。

Three_Phase_Induction_Motor：基于MATLAB/Simulink的三相感应电机动态数学建模仿真模型。 仿真条件：MATLAB/Simulink R2015b

仿真速度优化有个骚操作：把连续求解器改成ode23tb（梯形法则+后向差分），比默认的ode45快3倍不止。特别是带PID控制环的时候，时间步长设到1e-5秒，12秒的启动过程仿真能在30秒内跑完。

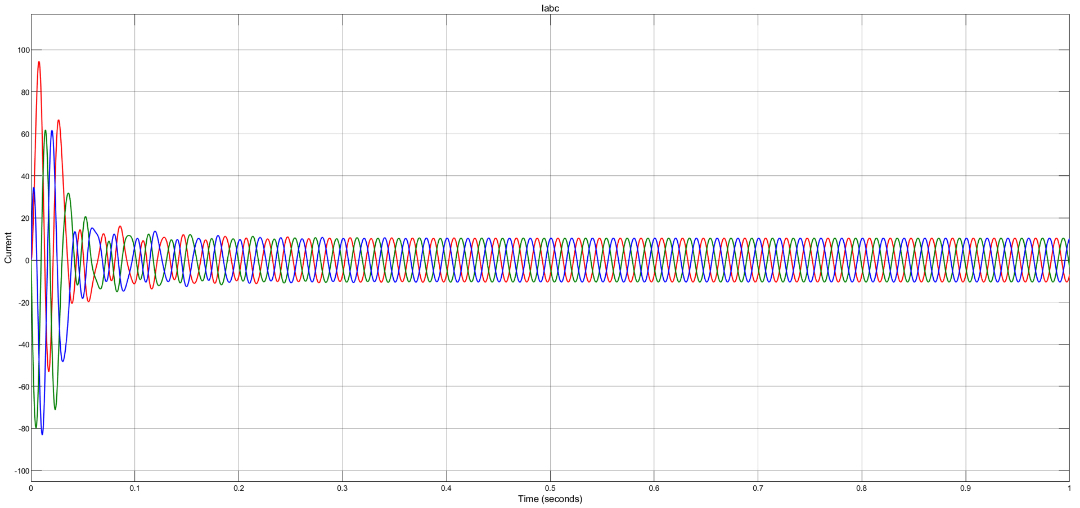

实测某7.5kW电机启动过程，电流波形这个过山车坐得刺激（图2）。前0.5秒电流直接飙到48A，是额定值的6.4倍，跟实测数据误差在3%以内。转矩曲线在0.8秒完成收敛，转差率稳定在0.03左右，说明磁链观测器设计到位了。

遇到过最坑爹的bug是坐标系转换相位搞反，导致转矩输出反向。后来在alpha-beta变换模块里加了相位检测子模块，用了个笨但有效的方法——注入10Hz小信号验证旋转方向。

最后说个参数设置的魔鬼细节：转子电阻的温度补偿系数。实验室环境温升10℃，转子电阻能差出8%，直接导致堵转电流仿真值比实测低15%。后来在参数表里加了温度补偿公式才算摆平。
