一、PD快充协议

        USB Power Delivery（简称 PD）协议就是在 Type-C 基础上发展出的一种智能供电协商机制，可以让供电功率从基础的 5V/0.5A 提升到最高 20V/5A（甚至更高），满足笔记本电脑、显示器等大功耗设备的需求。

二、Typec接口接线

Type-C 连接器有 24 个引脚，其中两个特别重要的引脚叫 CC1​ 和 CC2（Configuration Channel，配置通道）。它们位于接口的正反两面，无论插头怎么插，总有一个 CC 引脚会被连接到电缆另一端的 CC 引脚。

CC 线的主要作用有：

• 检测连接状态：判断是否有设备插入、插头的方向。

• 识别设备角色：确定哪一方是 Source（供电方），哪一方是 Sink（受电方）。

• 承载 PD 协议的通信：PD 消息就是通过 CC 线以 BMC（Biphase Mark Coding，双相标记编码）方式传输的。

可根据用电端设备决定充电档位例如：5V/3A  9V/2.22A  12V/1.67A等等。具体达到多少功率取决于设备而不是适配器。

                只需要记住：想要实现PD快充，Typec接口上需要连接CC1 CC2线用来握手

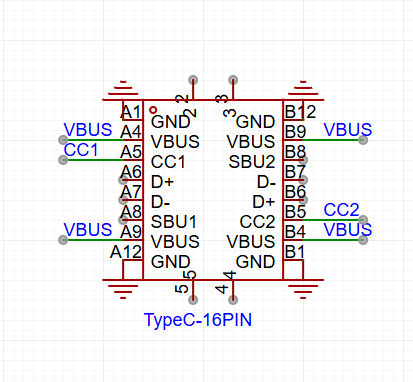

无论你用的是16PIN,24PIN或者其他数量PIN脚的，Typec接口一定要接VBUS和两组CC线。

三、电路设计开源

话不多说直接上原理图。

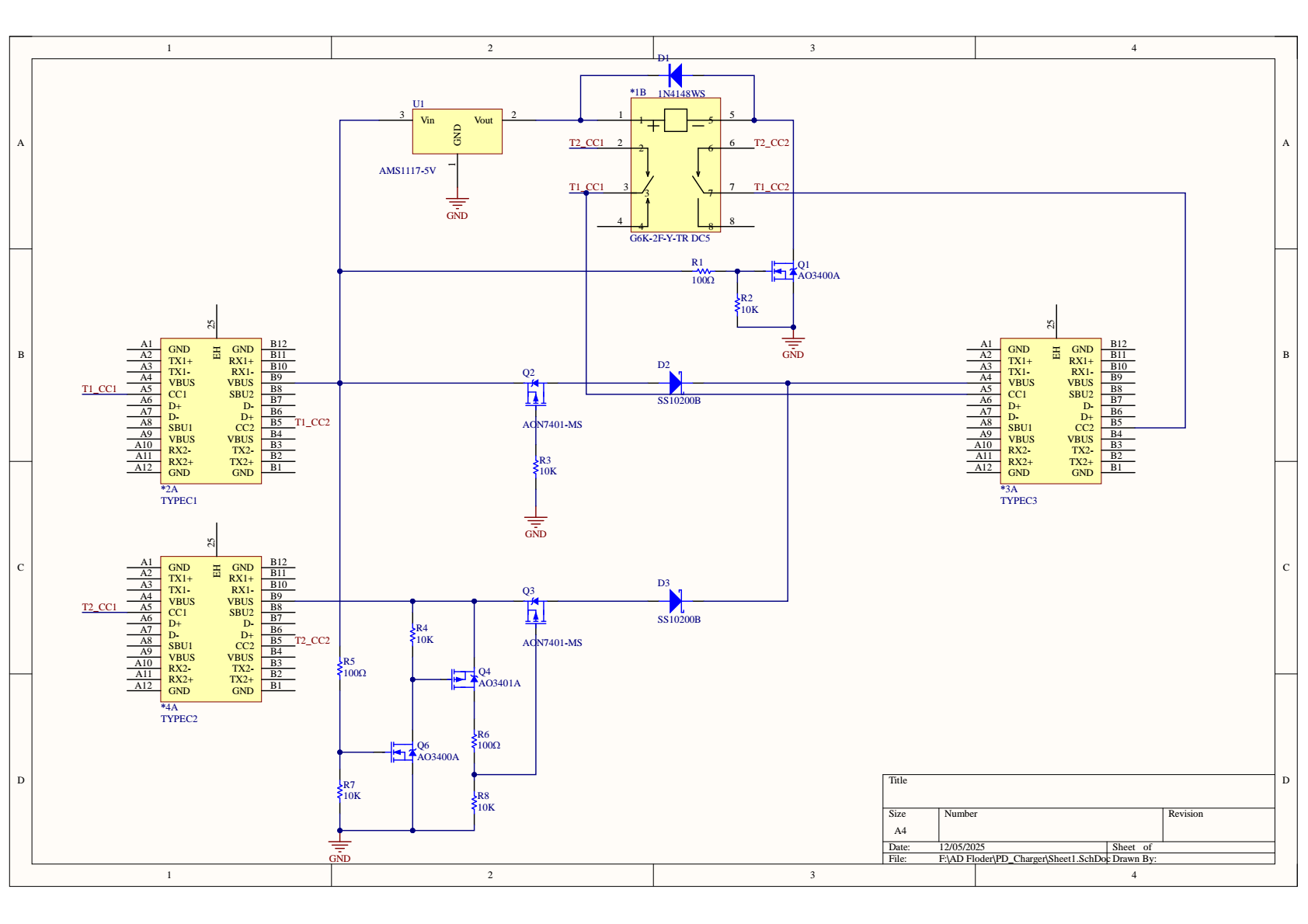

PD自动切换原理图

1.功能：

Typec1单独插入时由Typec1供电，当Typec2插入单独插入时用Typec2供电，当Typec1 Typec2同时供电时由Typec1供电！

2.电路讲解：

设备端Typec2的CC和主供电端Typec1的CC是接在一起的，副供电端Typec2的CC线接在继电器常闭端。

当Typec1单独插入时，CC线和设备握手协商出高电压，例如9V，同时9V供电输入到AMS1117的输入端，降压到5V后驱动继电器工作，使继电器切换至常开端，从而切掉Typec2的PD协商，从而导致Typec2无法正常供电。

当Typec2单独插入时，CC线由于搭在常闭端，使CC线持续和设备端导通，VBUS初始输出5V,Q3的源极5V，栅极由下拉电阻R8至地，Vgs<0，PMOS管导通，经过D3至设备端，此时选用肖特基二极管，压降在0.3左右。

当Typec1,2同时插入时，Typec1的VBUS由AMS1117降压至5V驱动继电器工作，同时高电平使Q1导通继电器负极接到地，从而切断常闭端Typec2的CC线，D1防电流倒灌。T1的VBUS至Q2源极，栅极拉到地上，Vgs<0直接导通至设备端VBUS，同时VBUS至Q6栅极，根据NMOS特性，Vgs>0，Q6导通。从而使Q4栅极拉至地，Q4导通，从而使Q3栅极接到VBUS高电平，Q3关闭，从而切断CC线和VBUS线。

四、器件BOM

Typec母座*3 /  AMS1117-5.0V*1  /  1N4148*1  /  AO3400 *2  /  AON7401*2  /  AO3401*2

SS10200B*2  /  10K电阻*4  /  100Ω电阻*3

五、优化建议

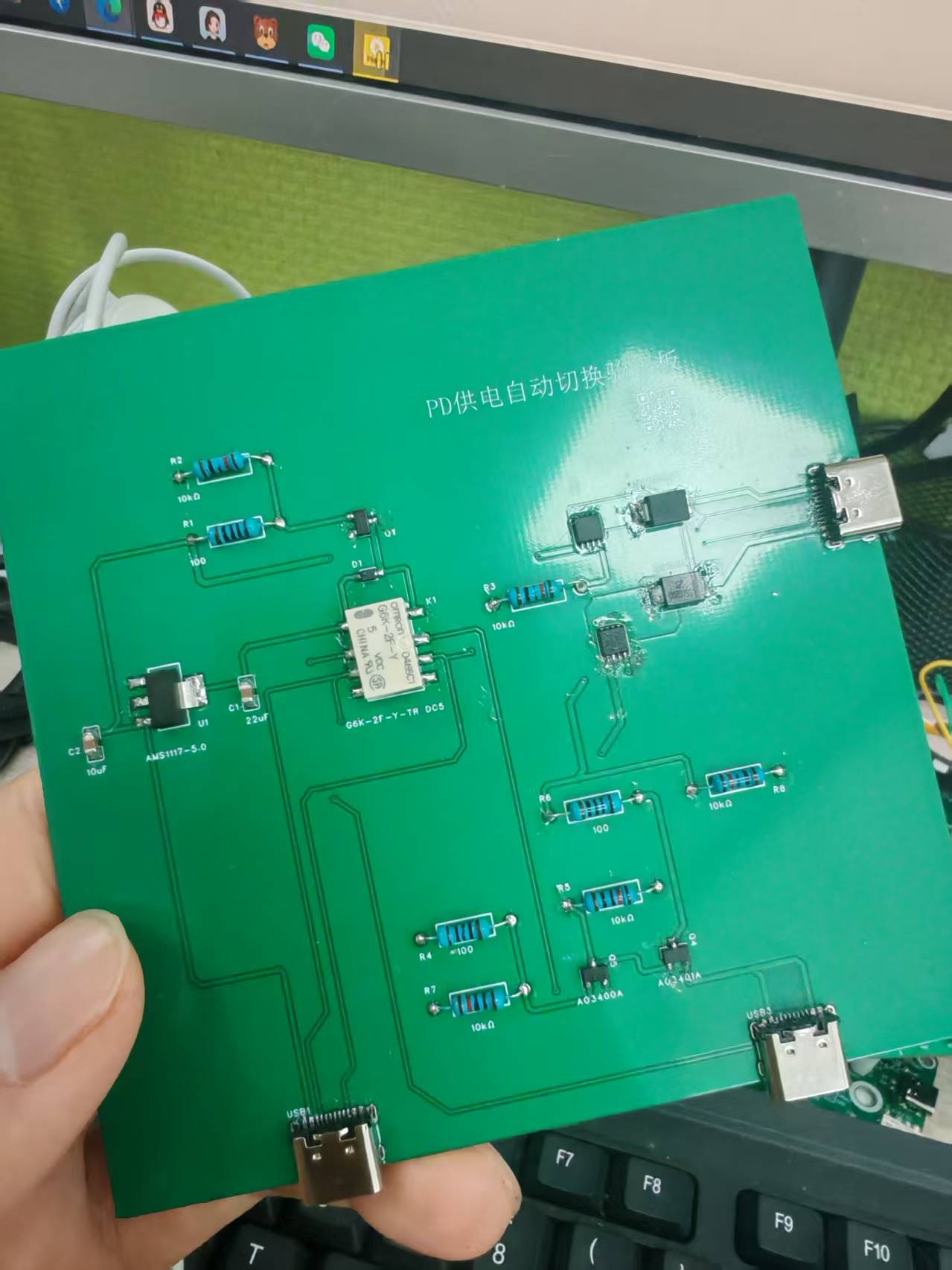

这是打的实物板子，测试正常稳定。

此设计可兼容Typec1，Typec2供电电压不一致情况，其他同设计只可在两Typec输入电压相同或近似情况下使用，本电路不受此约束。

Typec母座最低可选用6PIN，电阻可选用0603封装，AMS1117可换成低成本且可选额定电流较小版本LDO替换，肖特基二极管压降越低越好，但额定电流最好不要低于3A。
