技术背景与改造价值

在快充技术普及的今天，传统DC接口小家电面临三大痛点：

充电器兼容性差：需携带专用电源适配器
接口寿命短：频繁插拔导致接触不良
空间利用率低：固定接口占用宝贵内部空间
Type-C接口改造可完美解决这些问题，而LDR6500U作为PD诱骗芯片，能以最低成本实现电压智能协商。

LDR6500U芯片深度解析
核心功能特性
‌智能电压协商‌：通过CC1/CC2引脚电阻网络自动匹配5V/9V/12V/15V/20V
**‌协议兼容性‌：**支持PD2.0/3.0、QC3.0等主流快充协议
**‌保护机制‌：**集成过压保护（OVP）、过流保护（OCP）、短路保护（SCP）
**‌效率表现‌：**静态电流仅10μA，转换效率达92%以上
引脚功能详解

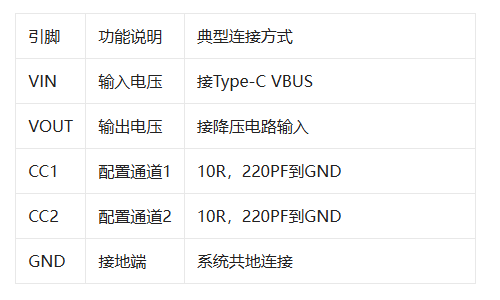

引脚 功能说明 典型连接方式

完整改造方案设计

1. 电路架构设计
   Type-C母座 → EMI滤波 → LDR6500U → 同步降压 → 设备主板
   ↑ ↓
   保护电路 反馈控制
   2. 关键元件选型指南
   ‌Type-C母座‌：选择带锁扣结构的24针全功能接口
   ‌EMI滤波器‌：共模电感+陶瓷电容组合（推荐Murata NFM系列）
   ‌同步降压芯片‌：根据设备功率选择：TD1583,NDP23501等

3. 典型应用电路示例

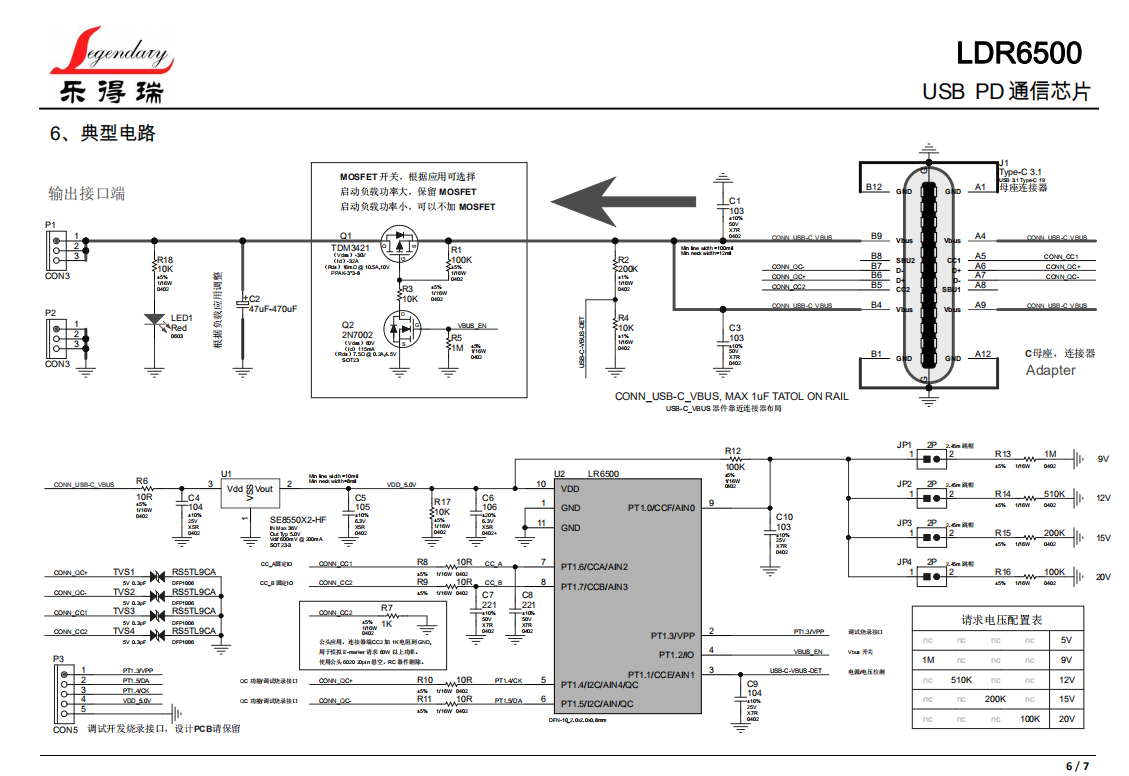

LDR6500U应用电路图
（实际应用需参考芯片数据手册设计）

分步实施流程

1. 前期准备阶段
   使用万用表测量设备：

工作电压范围（如5.5V-4.6V）
最大工作电流（如2.5A）
启动浪涌电流（如3A@50ms）

准备测试工具：
Type-c接口电流表（实时观测电压电流）
PD适配器

2. 硬件改造步骤
拆除原DC接口模块
安装Type-C母座（注意正反插识别）
焊接LDR6500U核心电路：
CC1/CC2接10R/220PF电阻到GND
VOUT接降压电路输入
增加10μF陶瓷电容滤波
连接同步降压模块

安装保护电路：
自恢复保险丝（如1812封装）
TVS二极管（SMAJ系列）

3. 软件调试要点
使用协议分析仪验证：
电压协商过程（5V→9V→12V→15V→20V）
电流能力（3A@5V/9V，5A@12V及以上）
测试不同负载下的电压稳定性：
空载电压波动≤±2%
满载电压波动≤±5%

常见问题诊断与解决

1. 电压协商失败排查
   ‌现象‌：设备仅能5V供电
   ‌排查步骤‌：
   检查CC引脚电阻值（应为56kΩ±1%）
   测试Type-C线缆是否支持PD协议
   测量VBUS电压是否达到5V基准
   检查充电器是否支持PD输出

2. 输出纹波过大处理
   ‌现象‌：设备工作不稳定
   ‌解决方案‌：
   增加输出滤波电容（建议100μF固态电容+10μF陶瓷电容）
   优化PCB布局（缩短高频回路路径）
   检查降压芯片反馈环路

3. 兼容性问题处理
   ‌现象‌：部分充电器无法工作
   ‌解决方案‌：
   测试不同品牌PD充电器（小米、华为、Anker等）
   验证USB-C到DC转接头兼容性
   考虑增加USB-C认证芯片（如TUSB1043）
   安全规范与认证要求

4. 电气安全设计
   双重绝缘设计（初级与次级隔离）
   爬电距离≥6.4mm（污染等级2）
   接地连续性测试（≤0.1Ω）

5. 认证测试项目
   传导骚扰测试（EN55032 Class B）
   辐射骚扰测试（EN55032 Class B）
   浪涌抗扰度测试（IEC61000-4-5）
   静电放电测试（IEC61000-4-2）
   改造效益量化分析
   指标 改造前 改造后 提升幅度
   充电器兼容性 专用适配器 支持PD协议 100%提升
   接口寿命 500次插拔 10000次插拔 20倍提升
   空间利用率 15mm² 8mm² 46.7%提升
   使用便利性 单面插拔 正反插拔 100%提升
   进阶应用建议
   ‌多电压档位优化‌：通过修改CC引脚电阻网络实现自定义电压档位
   ‌数据传输扩展‌：保留USB2.0/3.0数据传输功能
   ‌智能控制‌：增加MCU实现充电状态显示
   ‌无线充电兼容‌：预留Qi无线充电线圈接口
   结语
   通过LDR6500U诱骗芯片实现Type-C接口改造，不仅解决了传统设备的充电兼容问题，更赋予了产品智能化、便携化的新特性。建议在改造过程中严格遵循安全规范，对于复杂设备建议寻求专业电子工程师协助。随着USB4和240W PD3.1标准的普及，Type-C接口将成为未来十年电子设备的标配接口，提前布局将为产品赢得市场先机。
