全桥谐振和变压器计算 看截图，知识文档，含有LLC谐振半桥计算，全桥LLC谐振和变压器的计算，描述详细使用，表格都有引用公式依据，便于理解。

在电力电子领域，全桥谐振和变压器计算是相当关键的部分。今天咱就结合手头这份详细的知识文档，来唠唠这其中的门道，文档里不仅有LLC谐振半桥计算，还有全桥LLC谐振和变压器的计算，并且配有表格及引用公式依据，理解起来方便多了。

先说说LLC谐振半桥计算。LLC谐振电路因其独特的优势在很多电源设计中广泛应用。咱们来看一段简单的代码示例（这里以Python为例来辅助理解一些计算逻辑，实际硬件实现会涉及更多底层语言和电路设计）：

# 假设已知一些参数
Lr = 10e - 6  # 谐振电感，单位H
Cr = 100e - 9  # 谐振电容，单位F
fr = 1 / (2 * 3.14159 * (Lr * Cr) ** 0.5)
print("谐振频率fr:", fr, "Hz")

在这段代码里，咱们根据谐振频率的基本公式 fr = 1 / (2 π √(Lr * Cr)) 来计算LLC谐振半桥电路中的谐振频率。代码很简单，先定义了谐振电感 Lr 和谐振电容 Cr 的值，然后根据公式算出谐振频率 fr 并打印出来。这只是最基础的一个小计算示例，实际的LLC谐振半桥计算会涉及到更多参数，像励磁电感、开关频率与谐振频率的关系等等，这些在文档的表格和公式里都有详细说明。

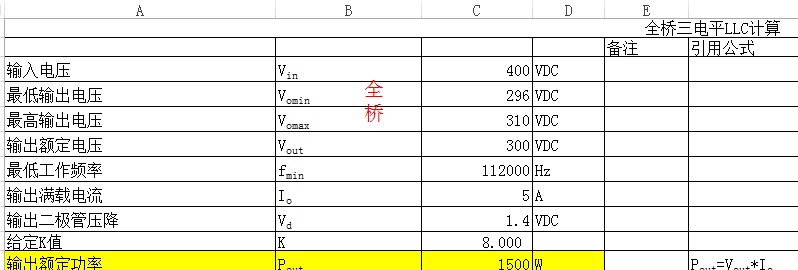

再来讲讲全桥LLC谐振。全桥LLC谐振相比半桥，在功率传输等方面又有一些不同的特性和计算要点。比如在计算变压器原副边匝数比时，就需要综合考虑全桥电路的电压、电流以及功率等因素。

# 假设一些全桥相关参数
Vin_max = 400  # 最大输入电压，单位V
Vout = 50  # 输出电压，单位V
n = Vin_max / Vout
print("变压器原副边匝数比n:", n)

这段代码简单计算了变压器原副边匝数比，依据就是输入输出电压的关系。实际设计中，还得考虑变压器的磁芯材料、绕组损耗等，这些都会影响到匝数比的精确计算。文档里对于这些因素如何影响全桥LLC谐振的变压器计算都给出了详细的公式和说明。

说到变压器计算，除了匝数比，还有很多重要的参数要考虑。像是磁芯的选择，这得根据功率大小、工作频率等因素来定。不同的磁芯材料有着不同的磁导率、饱和磁通密度等特性。例如，如果功率较大，就需要选择能够承受较大磁通密度且损耗较小的磁芯材料。

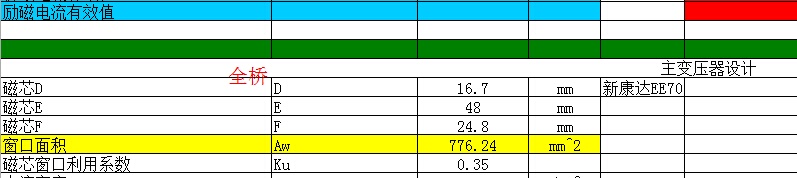

在文档的表格里，详细列出了各种磁芯材料在不同工作频率下的参数，以及对应的计算公式。比如计算变压器的绕组损耗，就涉及到绕组的电阻、电流有效值等参数，通过特定的公式可以精确算出损耗值，这对于评估变压器的效率至关重要。

总之，全桥谐振和变压器计算是一个复杂但又充满乐趣的领域，这份知识文档为我们提供了非常好的学习和实践基础，大家可以结合实际项目，深入研究其中的细节，不断优化电源设计。
