一、开篇：AC/DC 电源芯片的角色分工

在 AC/DC 电源设计中，不同类型的芯片承担着不同的核心功能，就像一个高效的 “电力加工厂” 各司其职：

• PFC 稳压器：负责 “净化” 输入电流，提升功率因数，是中大功率电源的前级校正单元
• 反激芯片：作为电源的 “主控大脑”，完成高压到隔离低压的核心功率变换
• 同步整流器：作为 “高效整流器”，替代传统二极管降低次级整流损耗
• 离线式降压稳压器：面向小功率场景的 “直降管家”，实现非隔离高压转低压

本文结合杰华特（Joulwatt）官方料表，拆解四类核心 AC/DC 芯片的差异与选型要点。

---

二、四类核心芯片对比解析

1. 同步整流器 vs 反激芯片：电源前后级的协作

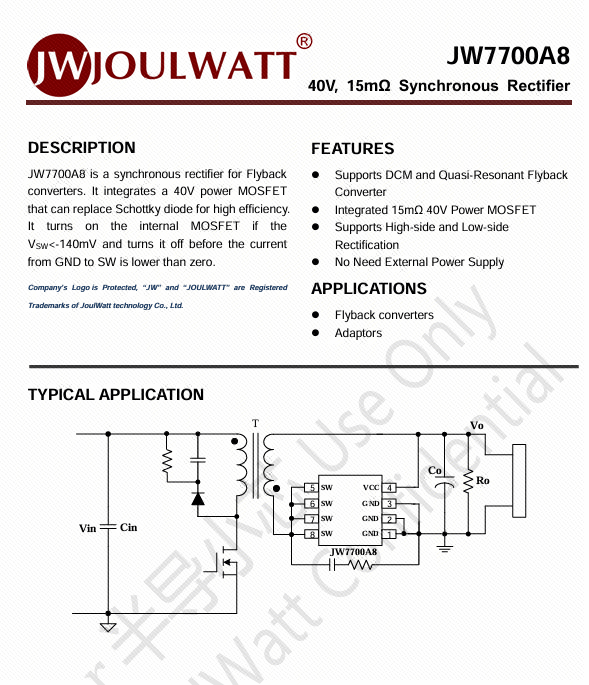

同步整流器：

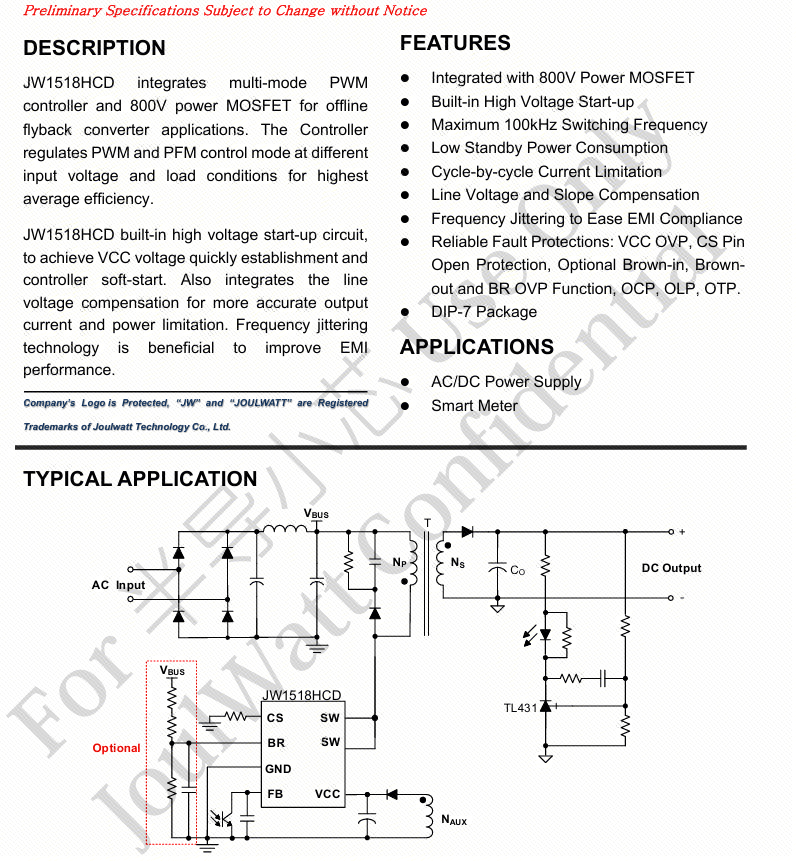

反激芯片：

这两类芯片是反激拓扑电源的黄金搭档，分别工作在次级侧和初级侧。

维度	AC/DC 同步整流器	AC/DC 反激芯片
核心功能	替代肖特基二极管，实现次级侧高效整流	初级侧开关控制 + 功率变换，是反激电源的主控单元
电路位置	反激 / 准谐振拓扑的次级侧	反激电源的初级侧
核心参数	击穿电压、RDS(ON)​、输出电流、运行模式	最大功率、内置 MOSFET 等级、开关频率、待机功耗
本质	带同步整流控制逻辑的功率 MOSFET	PWM 控制器 + 内置功率 MOSFET（部分型号）
典型应用	配合反激主控芯片，用于快充、适配器等高效率场景	小功率电源（充电器、家电电源）的主控芯片
协同关系	接收初级侧信号，完成高频脉冲到低压 DC 的整流	驱动变压器初级，将高压 AC/DC 转为高频脉冲

💡 一句话记忆：反激芯片是 “动力源”，同步整流器是 “高效整流器”，二者缺一不可（也有集成方案）。

---

2. PFC 稳压器 vs 离线式降压稳压器：前级校正与小功率直降

这两类芯片都属于非隔离拓扑，但定位和应用场景完全不同。

维度	PFC 稳压器（功率因数校正）	离线式降压稳压器（非隔离 Buck）
核心功能	提升功率因数、降低谐波污染，将 AC 升压到稳定高压 DC 母线（通常 400V）	直接将高压 AC/DC 降压到低压 DC（如 5V），实现单级非隔离供电
电路角色	电源前级功率校正模块，必须搭配后级隔离 DC/DC 使用	完整单级解决方案，可直接给负载供电
核心参数	击穿电压、RDS(ON)​、功率等级、运行模式（CRM/DCM）	击穿电压、RDS(ON)​、输出电流、开关频率、待机功耗
本质	PFC 控制器 + 功率 MOSFET（部分内置）	高压 Buck 控制器 + 内置功率 MOSFET
典型应用	≥75W 中大功率电源（快充、PC 电源、TV 电源），满足能效标准	≤2W 小功率场景（家电控制板、IoT、传感器），追求低成本
隔离性	非隔离，但输出为高压 DC，后级需隔离	无电气隔离，输入与输出共地，需注意安全防护
功率因数	功率因数 > 0.9，符合电网谐波要求	无功率因数校正功能

💡 一句话记忆：PFC 是 “电网友好器”，离线 Buck 是 “小负载直降器”。

---

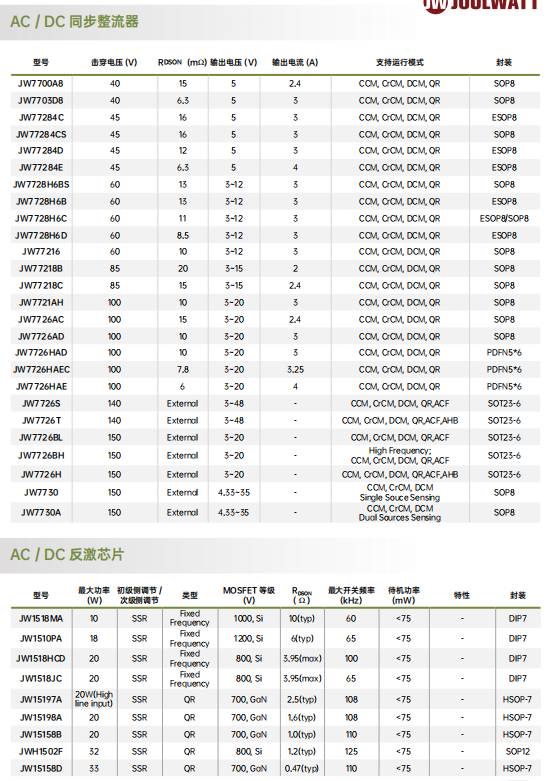

三、杰华特料表参数解读

1. 同步整流器（JW77xxx 系列）

• 击穿电压：40V~150V，匹配次级侧电压应力
• RDS(ON)​：越小导通损耗越低，效率越高
• 运行模式：支持 CCM/CRM/DCM/QR 等，需与初级主控芯片兼容
• 封装：SOP8/ESOP8/SOT23-6，适配不同功率密度

2. 反激芯片（JW151x 系列）

• 最大功率：10W~33W，覆盖小功率消费电子场景
• MOSFET 等级：内置 700V~1200V Si/GaN MOSFET，简化设计
• 待机功率：<75mW，满足低功耗能效要求
• 封装：DIP7/HSOP-7，适合不同 PCB 布局

3. PFC 稳压器（JW157x/JW1962 系列）

• 击穿电压：700V（内置 MOS 型号）或 External（外置 MOS）
• 功率等级：区分 175-264Vac/90-264Vac 输入下的输出功率
• 运行模式：CRM+DCM，兼顾效率与成本
• 环路补偿：Internal/External，灵活适配不同设计

4. 离线式降压稳压器（JW153x 系列）

• 击穿电压：500V~700V，适配高压母线输入
• 输出电流：150mA~2000mA，覆盖不同小负载需求
• 待机功率：<30mW（小电流型号），极低功耗
• 封装：SOT23-3/SOP7/SOP8，超小体积适合空间受限场景

---

四、选型与方案搭配建议

1. 中大功率快充 / 适配器（≥65W）

• 方案组合：PFC 稳压器 + 反激芯片 + 同步整流器
• 选型逻辑：
  1. 选 PFC 芯片：满足功率等级和 PF 要求（如 JW1572 系列）
  2. 选反激芯片：匹配最大功率和内置 MOS 等级（如 JW1519 系列）
  3. 选同步整流器：耐压匹配次级电压，RDS(ON)​ 尽可能小（如 JW7726 系列）

2. 小功率家电 / IoT 设备（≤2W）

• 方案组合：离线式降压稳压器（单级即可）
• 选型逻辑：
  1. 确认输入电压范围（220Vac 整流后约 310V DC）
  2. 选择击穿电压≥650V 的型号（如 JW1532 系列）
  3. 根据负载电流选输出电流规格，优先低待机功耗型号

3. 设计降额原则

• 所有芯片额定工作电压需远低于击穿电压，建议降额 30% 以上
• 功率 MOSFET 的RDS(ON)​ 需根据温升和效率要求选型
• 开关频率需平衡效率、EMI 和变压器体积

---

五、总结

芯片类型	核心定位	典型功率	关键优势
同步整流器	次级高效整流	配合反激使用	降低损耗，提升效率
反激芯片	初级主控 + 隔离变换	10W~33W	完整隔离电源方案
PFC 稳压器	前级功率因数校正	≥75W	高 PF，符合能效标准
离线式降压稳压器	小功率非隔离直降	≤2W	低成本、小体积、低待机
