1、什么是数据中心架构？

        数据中心是支持企业计算活动的物理设施，实现信息的 集中处理、存储、传输、交换和管理，数据中心架构作为一种在交换机和服务器之间建立连接的架构设计，通常是在数据中心设计和建设阶段创建的。此外，它指定了服务器、存储网络、机架和其他数据中心资源的放置方式，并解决了这些设备的互连问题。

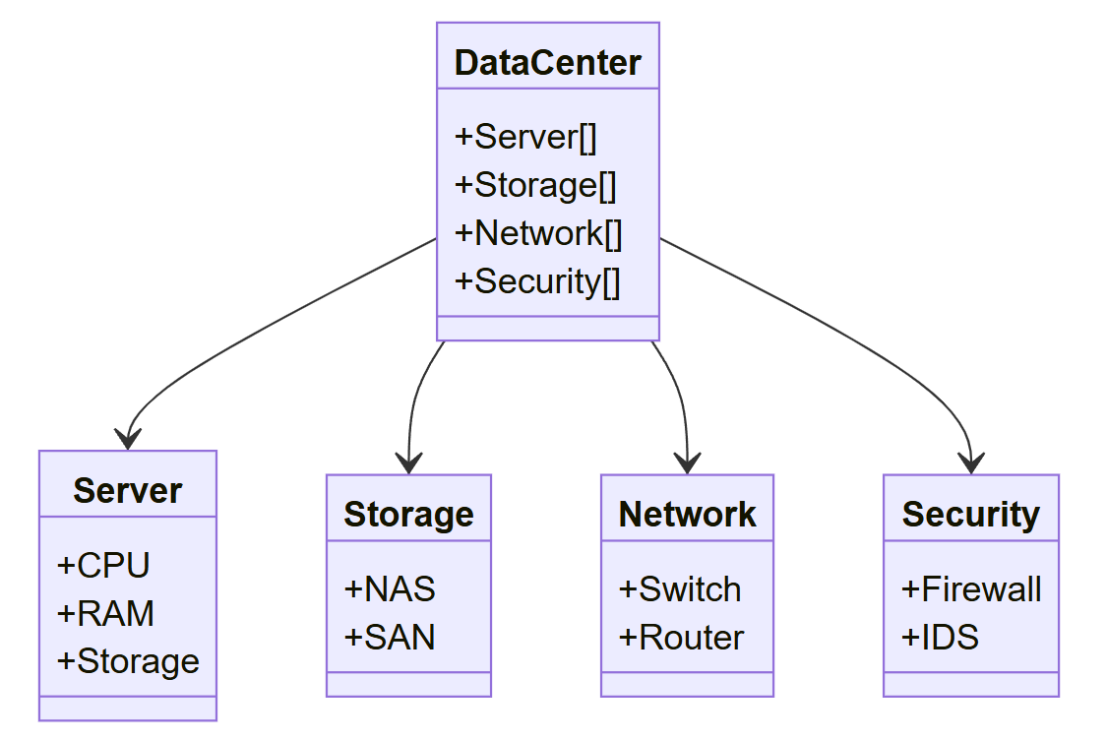

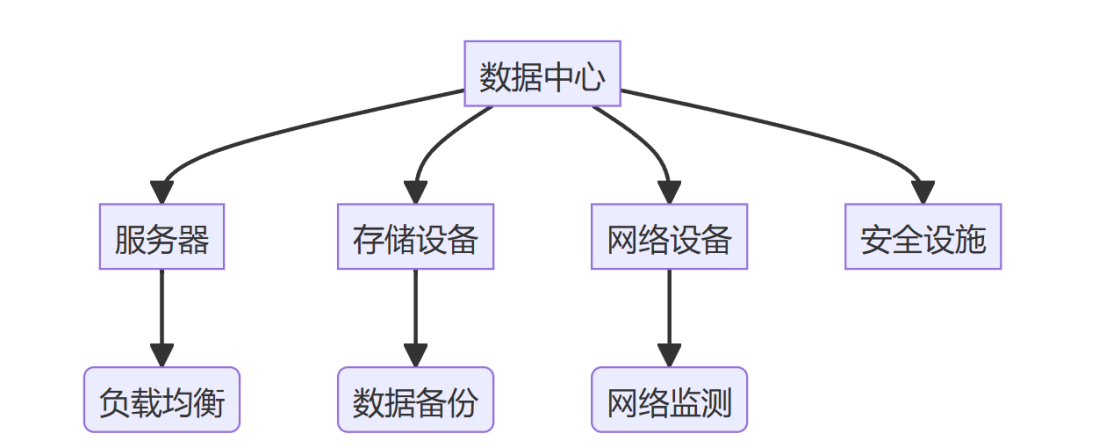

数据中心基础架构的组件以及它们之间的交互关系：

2、数据中心架构的类型

四种数据中心架构：网状网络、三层或多层模型、网状交付点 (PoD) 和超级主干网。

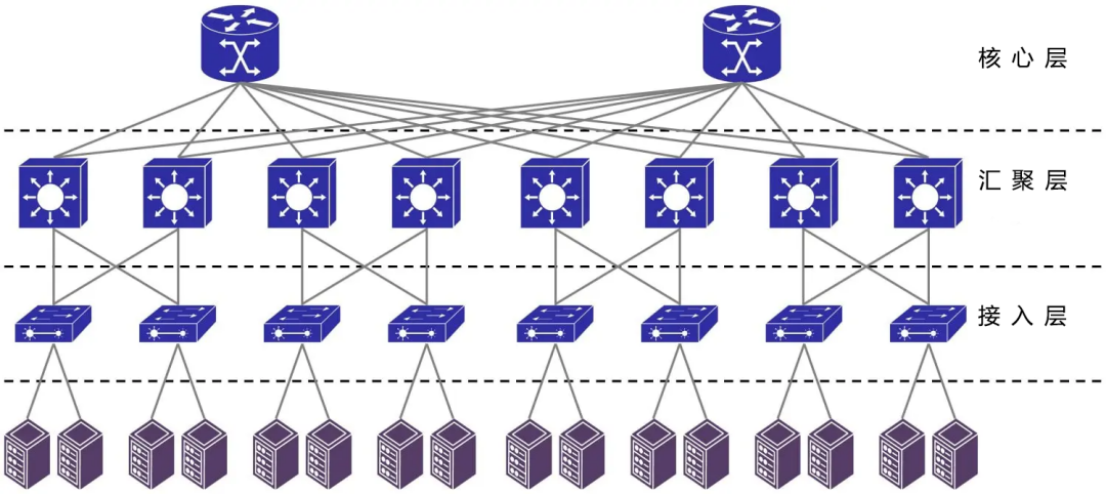

三层数据中心网络架构 是一种传统的网络拓扑结构，在许多较旧的数据中心中已被广泛采用，通常被称为“核心-汇聚-接入”模型。冗余是该设计的关键部分，除了帮助网络实现高可用性和高效资源分配外，还有从接入层到核心的多条路径。

接入层：作为三层数据中心网络架构中的最低层，它充当服务器、存储系统和其他设备进入网络的入口点，通过交换机和电缆提供连接。接入层交换机通常以架顶式 （ToR） 配置排列，强制执行安全设置和 VLAN（虚拟局域网）分配等策略

聚合层：也称为分布层，它整合来自接入层架顶式交换机的数据流量，然后将其传输到核心层以路由到其最终目的地。该层通过冗余交换机增强数据中心网络的弹性和可用性，消除单点故障，并通过负载平衡、服务质量 （QoS）、数据包过滤、队列和 VLAN 间路由等策略控制网络流量

核心层：它也称为主干网，是网络的高容量中心部分，专为冗余和弹性而设计，将聚合层交换机互连并连接到外部网络。核心层在 3 层运行，使用高端交换机、高速电缆和收敛时间较短的路由协议，优先考虑速度、最小延迟和连接性服务器虚拟化技术带来的层间多跳延迟，会产生的大量的东西向（服务器到服务器）流量，传统的三层数据中心架构难以有效处理, 同时还存在带宽的浪费、故障域较大、难以适应超大规模网络等问题。

数据中心的流量总的来说可以分为以下几种：

南北向流量：数据中心之外的客户端到数据中心服务器之间的流量，或者数据中心服务器访问互联网的流量。

东西向流量：数据中心内的服务器之间的流量。

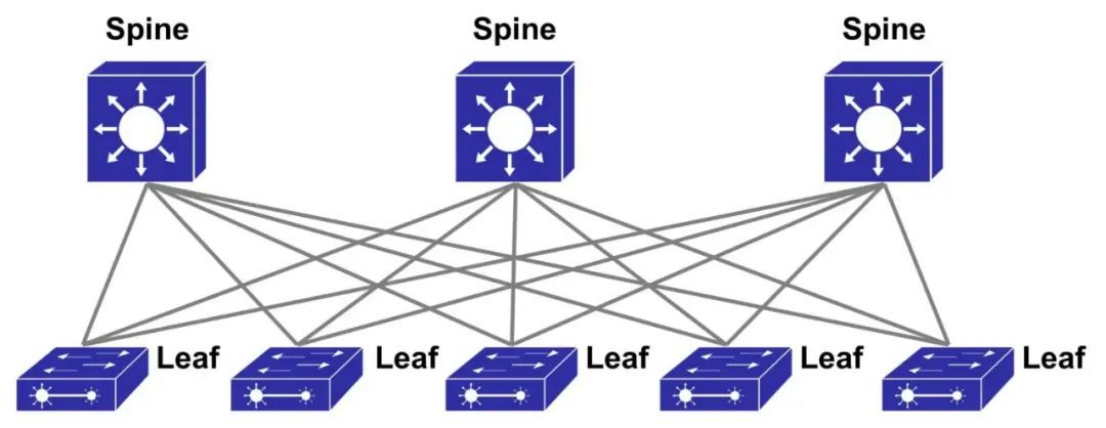

Spine-Leaf 叶脊架构

叶脊架构，通常称为 Clos 设计，是一种两层网络拓扑，广泛用于数据中心和企业 IT 环境。与传统的三层网络架构相比，它为数据中心基础设施带来了多种优势，例如可扩展性、减少延迟和提高性能。

叶子层：Leaf：这些是接入层中的架顶式交换机，用于连接到机架内的服务器和存储设备。它们通过连接到每个主干交换机形成一个完整的网状网络，确保所有转发路径都可用，并且节点在跳数方面等距

脊椎层：Spine：它们构成了数据中心网络的骨干网，将所有枝叶交换机互连并在它们之间路由流量。它们不会直接相互连接，因为网状网络架构消除了主干交换机之间专用连接的需要。相反，它们通过主干层路由东西向流量，以实现不同叶交换机上的服务器之间的完全无阻塞数据传输与传统的三层架构相比，脊叶架构具有卓越的可扩展性、更低的延迟、可预测的性能和优化的东西向流量效率。它还通过高度互连提供容错能力，消除了网络环路问题，并简化了数据中心网络管理。但是，Fabric 架构并非完美。

        叶子节点网络设备无论是性能要求还是功能要求，均高于传统架构下的接入设备，其作为各种类型的网关（二三层间、VLAN/VxLAN 间、VxLAN/NVGRE 间、FC/IP 间等等），芯片处理能力要求较高，目前尚无满足所有协议间互通的商用芯片；由于不存在相关的标准，为了实现各种类型网络的接入，其骨干节点与叶子节点间的转发各个厂商均采用了私有封装，这也为将来的互通设置了难题。除此之外，还有：独立的 L2 Domain 限制了依赖 L2 Domain 应用程序的部署。要求部署在一个二层网络的应用程序，现在只能部署下一个机架下了。独立的 L2 Domain 限制了服务器的迁移。迁移到不同机架之后，网关和 IP 地址都要变。

        子网数量大大增加了。每个子网对应数据中心一条路由，现在相当于每个机架都有一个子网，对应于整个数据中心的路由条数大大增加，并且这些路由信息要怎么传递到每个 Leaf 上，也是一个复杂的问题。在设计叶脊网络架构之前，您必须先确定一些重要的因素。如，收敛比（即超额预订比率）、叶交换机与脊交换机的比例、从叶层到脊层的上行链路、构建在第2层还是第3层等。

3、数据中心的存储架构

        数据中心存储架构是指存储系统的设计和组织，它决定了如何在数据中心内物理存储和访问数据。它定义了物理存储设备类型，如硬盘驱动器 （HDD）、固态驱动器 （SSD） 和磁带驱动器，以及它们的配置方式，例如直连存储 （DAS）、网络连接存储 （NAS） 和存储区域网络 （SAN）。此外，存储架构还涉及服务器直接或通过网络访问存储数据的方法。以下是数据中心存储架构的主要类型：

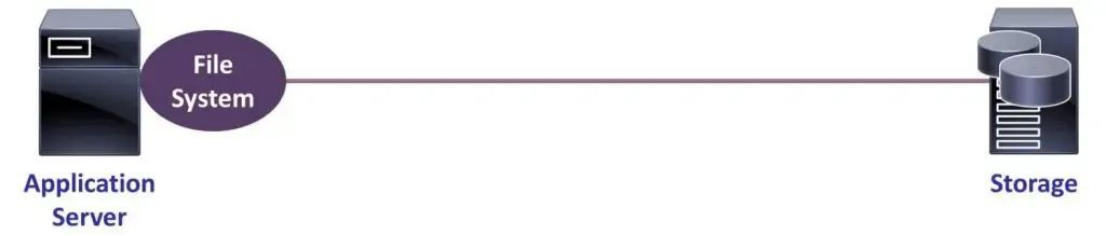

直连存储 （DAS）

        直连存储 （DAS） 是一种用于数据中心的数字存储系统，其特点是与其支持的服务器直接物理连接，中间没有网络连接。服务器使用 SATA、SCSI 或 SAS 等协议与存储设备通信，RAID 控制器管理数据条带化、镜像和磁盘管理。与 NAS 和 SAN 等网络存储解决方案相比，在可扩展性和可访问性方面存在局限性。

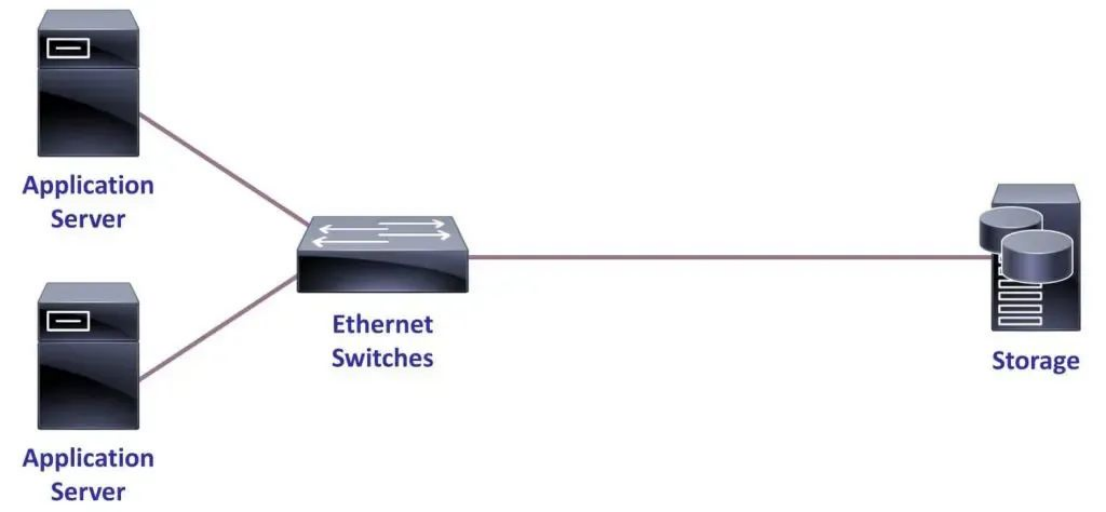

网络连接存储 （NAS）

网络连接存储 （NAS） 是一种专用的文件级存储设备，可通过局域网 （LAN） 中的 TCP/IP 以太网为多个用户和客户端设备提供数据访问。这些系统旨在简化数据存储、检索和管理，而无需中间应用服务器。
