搭载LSI SAS3908/3916 MR芯片的LSI-9560 服务器raid卡（史上最详细的保姆级使用教程）
目录
一、9560 RAID卡型号配置介绍
目前常用的基于SAS3908和SAS3916芯片的RAID卡分别为BCM 9560-8i、 BCM 9560-16i。
SAS3908/3916支持Legacy和UEFI两种启动方式，但在Legacy模式下不支持进行RAID配置，仅在UEFI模式下可以进行，因此，如果需要离线配置RAID组列，需切换到UEFI模式进行，本文主要介绍UEFI模式。
下面以BCM 9560-8i RAID卡为例介绍使用方法，所述内容同样适用于BCM 9560-16i RAID卡。
二、RAID卡支持的级别及参数介绍
BCM 9560-8i支持的RAID级别及相关参数如下表所示。
子组数表示了RAID 10/50/60组列中包含的RAID1/5/6子组列的数量，如：两组RAID1组成的RAID10组列，子组数为2
RAID 1/10需使用偶数块成员盘。
三、RAID卡HII界面
HII界面为RAID卡在UEFI模式下进行RAID组建等配置操作的接口界面。

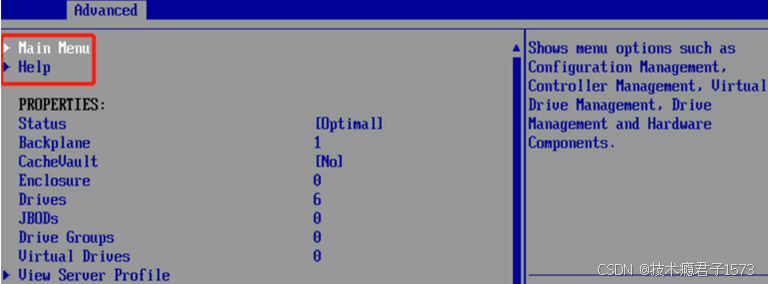

进入BIOS中，进入Advanced菜单，选中“BROADCOM <MegaRAID 9560-8i 4GB> Configuration Utility”，即可进入BCM 9560-8i HII界面：
各参数说明如下：

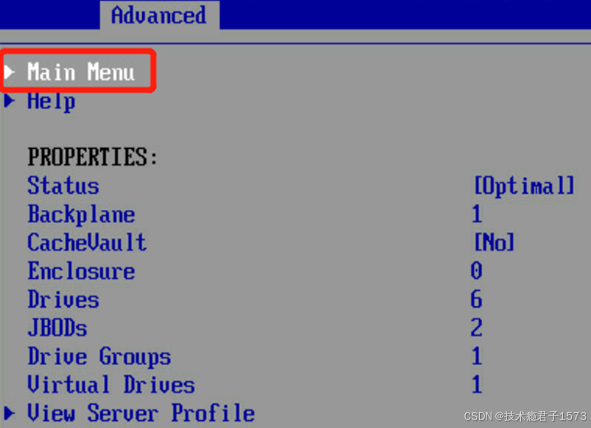

将光标移至“Main Menu”，键入Enter后进入RAID卡“Main Menu”界面：
各参数说明如下：
四、创建raid阵列

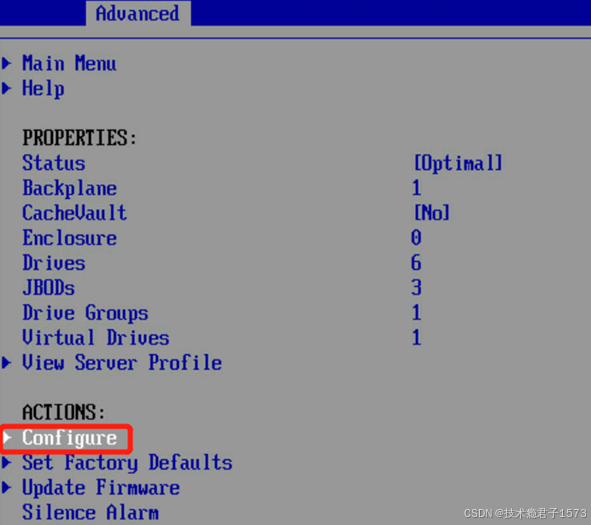

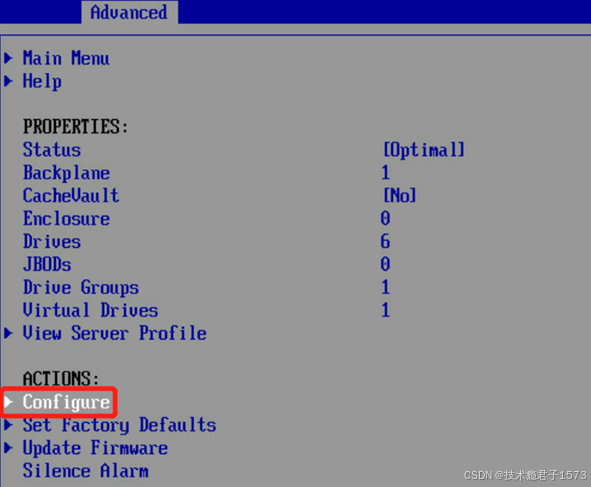

步骤1：在HII界面选择“Configure”菜单项并进入组建RAID及配置界面。
步骤2：RAID组建界面如下。该界面选择“Create Virtual Drive”功能，开始进行RAID组建。
步骤3：如下界面为组建RAID前的配置界面，该界面提供了将JBOD模式的硬盘设置为
Unconfigure Good状态的快捷操作，是否进行该操作可以根据实际需要选择。
点击下方“Skip”开始进行RAID组建。
界面内各参数说明如下：
步骤4：RAID组建界面如下，该界面可以选择RAID级别、选择组建RAID的物理硬盘、VD名称、Strip Size大小、Read/Write Policy等参数。

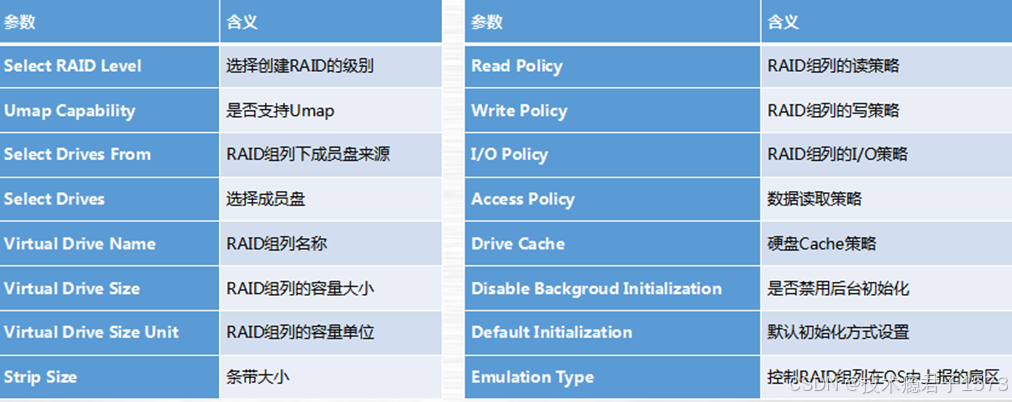

界面内各参数说明如下：
注意：
1、Select RAID Level：BMC 9560-8i RAID卡支持的RAID级别为RAID 0/1/5/6/10/50/60；
2、Select Drives From：RAID组列成员盘来源可包括两方面：(1)Unconfigured Capacity：未加入过虚拟硬盘的空闲硬盘；(2)Free Capacity：已存在的虚拟硬盘的剩余空间；
3、Strip Size：SAS3908/3916 MR可支持的条带大小为64KB/128KB/256KB/512KB/1M；
4、Read Policy：RAID组列的读策略有两种：(1)No Read Ahead：关闭预读取功能；(2)Read Ahead：开启预读取功能，在读取所请求的数据外，将所请求数据后面的部分数据读入到Cache中，期望这些数据能够很快被系统请求；
5、Write Policy：RAID组列的写策略有三种：(1)Always Write Back：无论是否存在超级电容，都使用写回功能。控制器在将请求数据写入缓存后即反馈写操作完成。当没有超级电容时，异常掉电可能造成数据丢失；(2)Write Through：控制器在将请求写数据写入硬盘后才反馈写操作完成；(3)Write Back：当有超级电容时，使用写回功能，当没有超级电容或电容失效时，使用Write Through功能；
6、I/O Policy：RAID组列的I/O策略有两种：(1)Direct：当Read Policy没有设置为Read Ahead时，读数据时使用No Read Ahead策略，当Write Policy没有设置为Write Through
时，写数据时使用Write Cache策略；(2)Cached：所有读和写均经过RAID卡Cache处理。仅在配置CacheCade 1.1时需要设置为此参数值，其他场景不推荐；
7、Access Policy：数据的读取策略有三种：(1)Read/Write：可读可写；(2)Read Only：只读；(3)Blocked：禁止访问；
8、Drive Cache：硬盘Cache策略包括两种：(1)Unchanged：保持当前的策略；(2)Enable：写数据时经过硬盘的写Cache，从而提高写性能，但如果没有保护机制，系统意外掉电会导致数据会丢失；(3)Disable：不使用硬盘的写Cache，即使系统意外掉电也不会造成数据丢失；
9、Default Initialization：默认初始化方式：(1)No：不进行初始化；(2)Fast：快速初始化；(3)Full：完全初始化；
10、Emulation Type：控制RAID组列在OS中上报的扇区：(1)当成员盘为512B/512B时，逻辑扇区为：1）Default：512B/512B；2）None：512B/512B；3）Force：512B/4KB；(2) 当成员盘为512B/4KB时，逻辑扇区为：1）Default：512B/4KB；2）None：512B/512B；3）Force：512B/4KB；

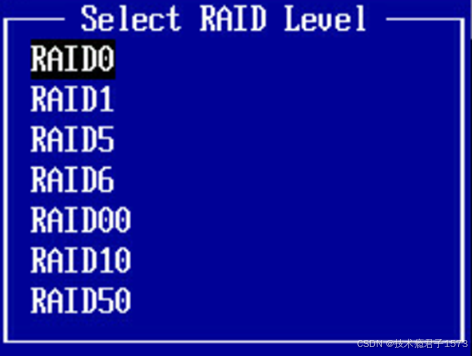

步骤5：在“Select RAID Level”一栏选择要组建的RAID级别，RAID级别的显示可能依据不同型号的产品RAID License不同而不同，以BCM 9560-8i为例，如下图：
步骤6：以RAID5为例，介绍RAID组建过程。

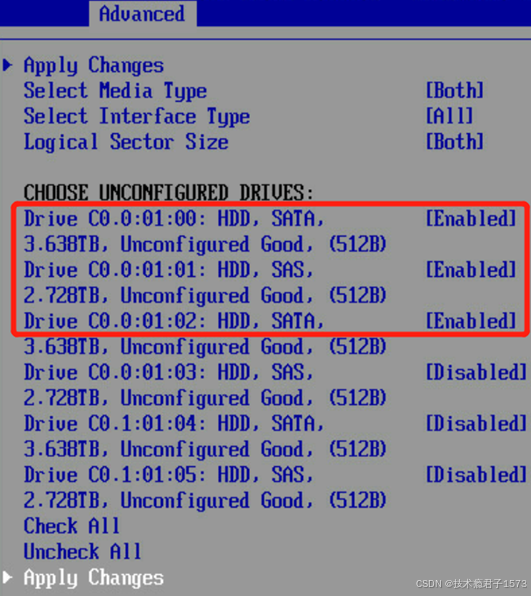

确定RAID级别后，按下“Select Drives”选项，选择要组建的RAID组列成员硬盘后，点击“Apply Changes”结束。

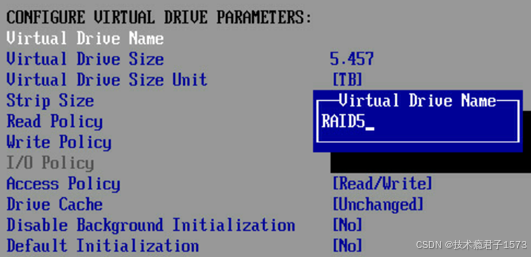

步骤7：点击“Virtual Drive Name”设置RAID组列的名称。

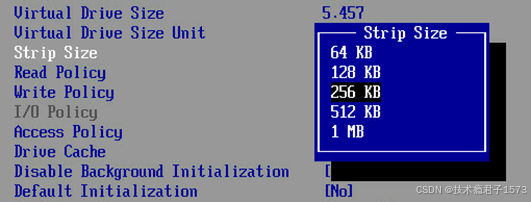

步骤8：点击“Strip Size”设置条带大小，可选择的大小为：64KB/128KB/256KB/521KB/1MB，默认设置为256KB。

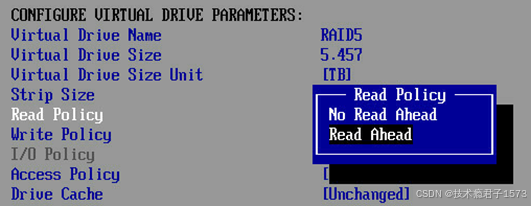

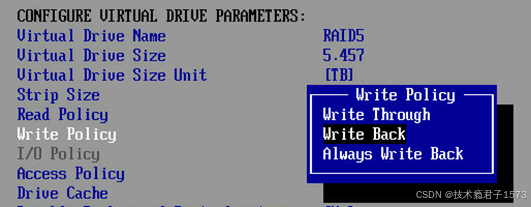

步骤9：如果需要设置读写策略，可以选择“Read Policy”、“Write Policy”进行设置。

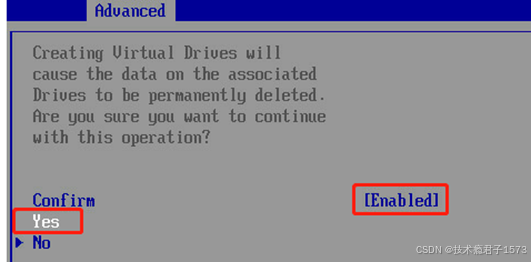

步骤10：点击“Save Configuration”保存配置，组建RAID。在弹出的界面中需要将“Confirm”设置为Enable后才“Yes”选项才可以选择。
步骤11：选择“Yes”完成RAID创建。
【注意】：其他RAID级别的组建方式与此基本相同，按需组建即可。
五、删除raid组
步骤1：在HII界面选择Main Menu，键入Enter进入。

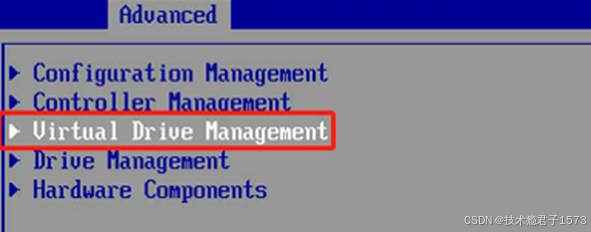

步骤2：选择“Virtual Drive Management”，进入RAID组列管理界面。

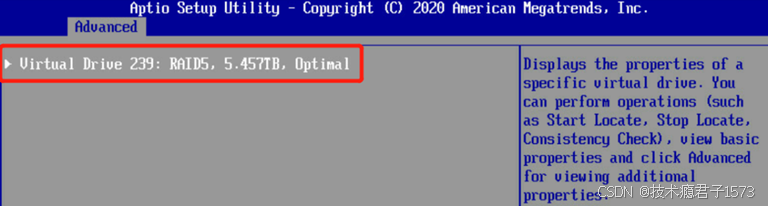

步骤3：该界面会列出目前BCM 9560-8i上存在的RAID组列，选择想要删除的RAID组列后，点击进入。

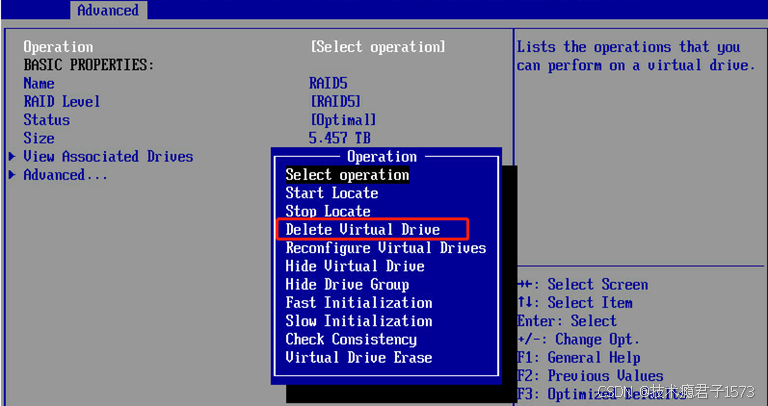

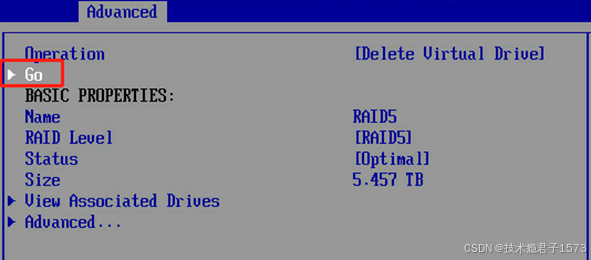

步骤4：在“Operation”选项中选择“Delete Virtual Drive”，之后界面中会出现“GO”选项。

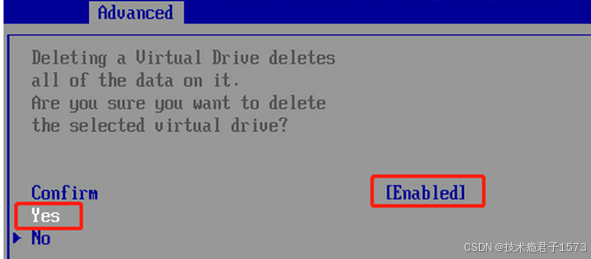

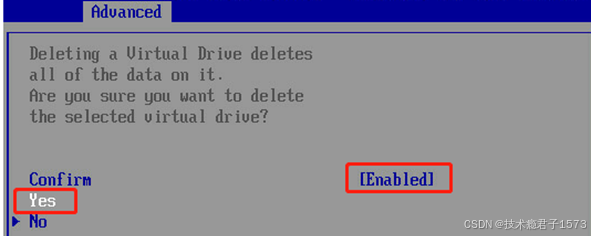

步骤5：点击“GO”之后进入操作确认界面，将“Confirm”设置为Enabled后，选择“YES”确认删除RAID组列。

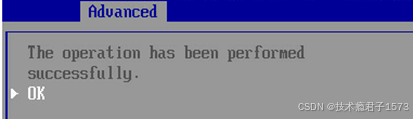

步骤6：弹出如下界面表示RAID组列删除完成。
六、硬盘JBOD模式设置
步骤1：进入HII主界面，选择“Configure”，进入配置界面。

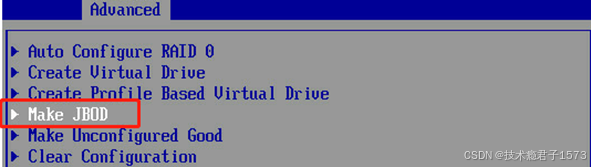

步骤2：将光标移动至“Make JBOD”一栏，进行物理硬盘JBOD设置界面。

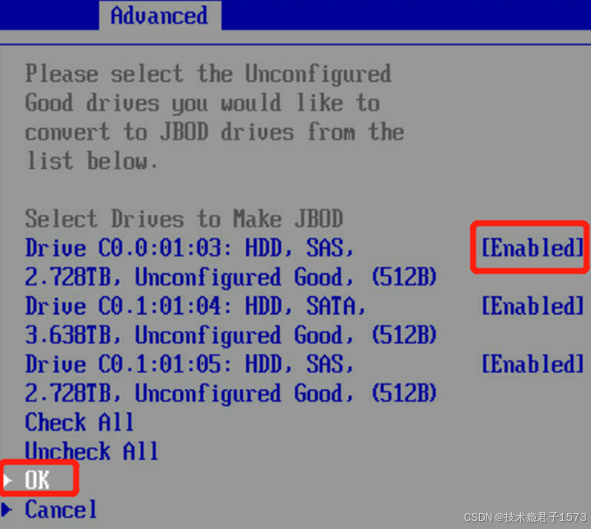

步骤3 选择想要设置为JBOD模式的硬盘，设为“Enabled”后，点击“OK”进入操作确认界面。
步骤4：将“Confirm”设置为Enabled后，选择“YES”确认设置。
步骤5：弹出如下界面表示JBOD设置完成。

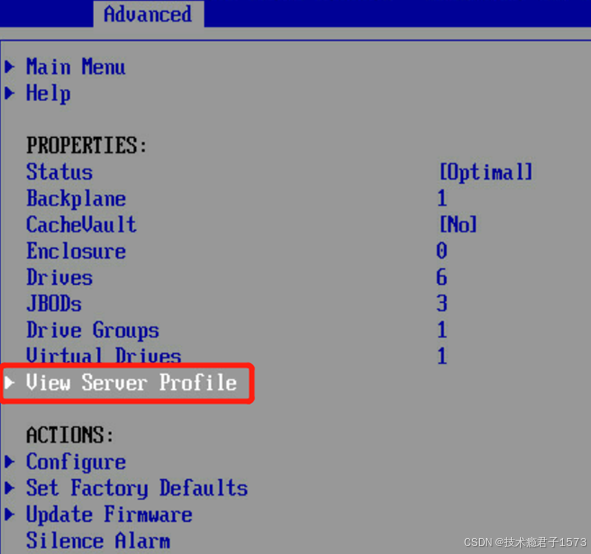

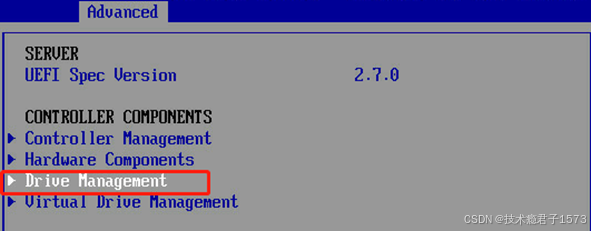

步骤6：返回HII主界面，选择进入“View Server Profile”，在“View Server Profile”界面选择“Drive Management”，进行硬盘状态的查看。

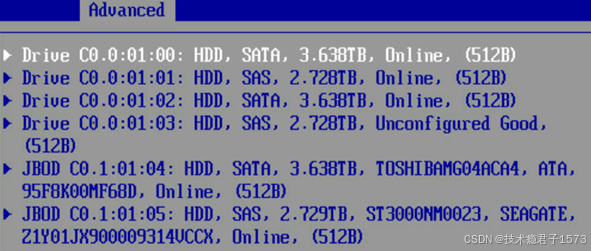

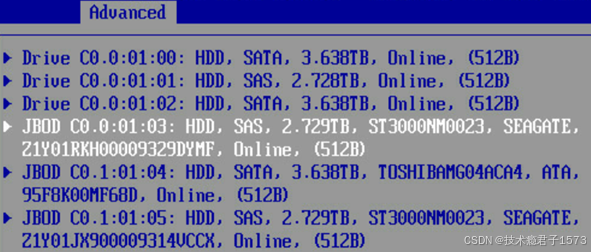

步骤7：“Drive Management”界面显示了控制器下各硬盘的状态，可在此查看JBOD设置的结果。
七、硬盘Unconfigure Good状态设置
JBOD盘无法进行RAID组建，只有处于Unconfigure Good状态的硬盘才能进行。
步骤1：进入HII主界面，选择“Configure”，进入配置界面。

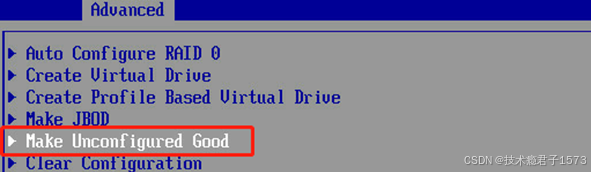

步骤2：将光标移至“Make Unconfigure Good”，进入操作界面。

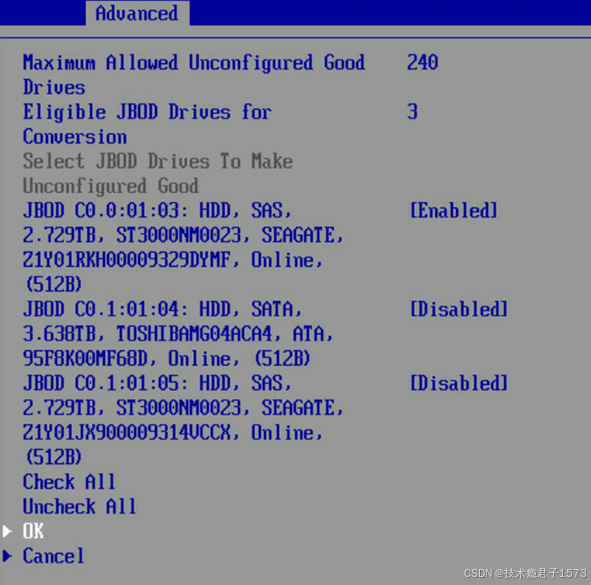

步骤3：选择想要设置为Unconfigured Good的硬盘，设为“Enabled”后，点击“OK”进入操作确认界面。
步骤4：将“Confirm”设置为Enabled后，选择“YES”确认设置。
步骤5：弹出如下界面表示Unconfigured Good状态设置完成。
八、设置启动盘
当控制器下存在系统盘、但控制器默认的启动盘不是系统盘时，会导致服务器上电后无法正常从系统盘引导操作系统，如果出现这种情况，可设置控制器的启动盘为系统盘，从而让控制器每次上电后从固定的硬盘引导操作系统。设置方法如下：
步骤1：进入HII主界面，选择进入“Main Menu”界面。

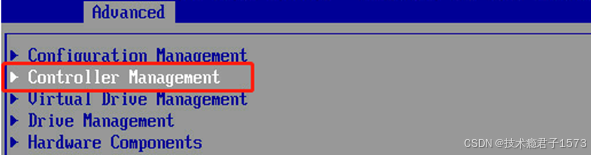

步骤2：选择进入“Controller Management”控制器管理界面。

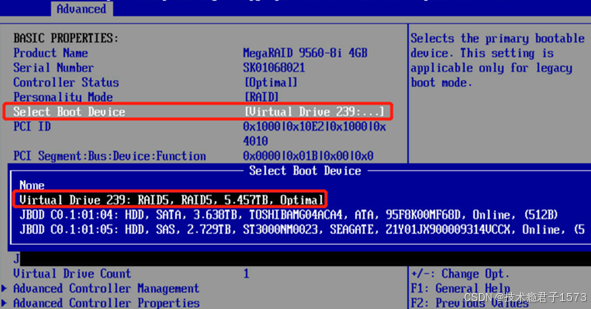

步骤3：将“Select Boot Device”选项设置为想要启动的硬盘即可。
九、硬盘定位
硬盘定位可将指定硬盘的定位灯亮起，从而辅助寻找硬盘。该功能需要具有定位功能的背板支持。
步骤1：进入HII主界面，选择进入“Main Menu”界面。

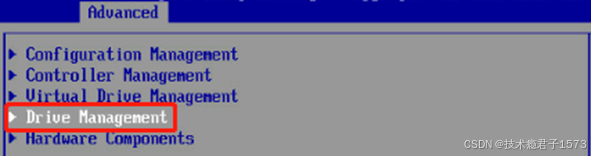

步骤2：选择进入“Drive Management”控制器管理界面。
步骤3：将光标移至想要定位的硬盘，键入Enter后即可进入硬盘信息查看界面：

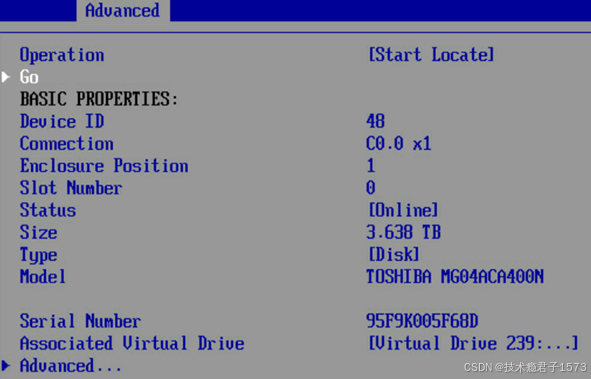

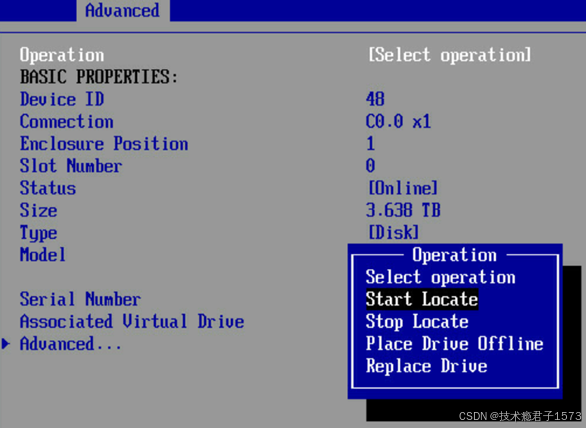

步骤4：在硬盘信息界面内，将光标移至“Operation”，键入Enter后选择“Start Locate”选项。
步骤5：将光标移至“Go”，键入Enter后即可进行硬盘定位，定位时硬盘对应的定位灯会亮起：
步骤6：若要关闭定位灯，在步骤4选择“Stop Locate”即可。
十、raid卡控制器信息查看

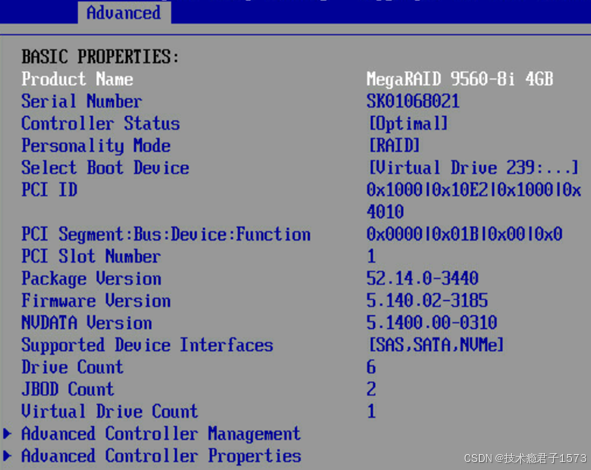

步骤1：从HII主界面选择“Main Menu”，然后进入“Controller Management”控制器管理界面。
步骤2：从该界面即可读出RAID卡的基础信息。

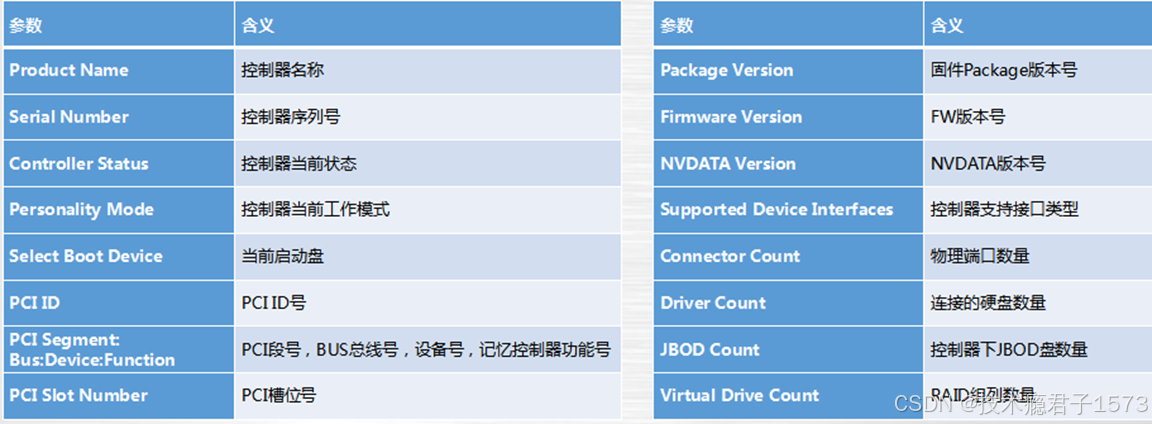

各参数的具体说明如下：
