圆弧路径操作部分

一、基本信息

项目名称：工业机器人手动示教与 RobotStudio 自动路径规划

二、项目目的

理解工业机器人手动示教与自动路径规划的适用场景与优缺点。

掌握利用 RobotStudio 对复杂工件进行自动路径生成与优化的方法。

完成路径参数设置、位姿调整、轴配置与轨迹优化，提高复杂路径规划效率。

建立工业机器人 “任务分析→路径生成→调试优化→仿真验证” 的工程流程。

三、项目原理

工业机器人手动示教适用于加工简单的工件，工件外形简单，示教点少；而对于加工外形复杂且精度要求高的工件，则需要利用 RobotStudio 软件自动生成路径，再进行路径的完善和优化，针对示教点多、路径复杂的情况，这种方式可以大大提高路径规划的效率。

四、项目设备与软件

计算机

ABB RobotStudio 仿真软件

绘图笔 / 加工工具模型

五、项目内容与步骤

1. 设置初始参数完成工具坐标系（TCP）、工件坐标系、运动速度、转弯数据、安全区域等基础参数配置。

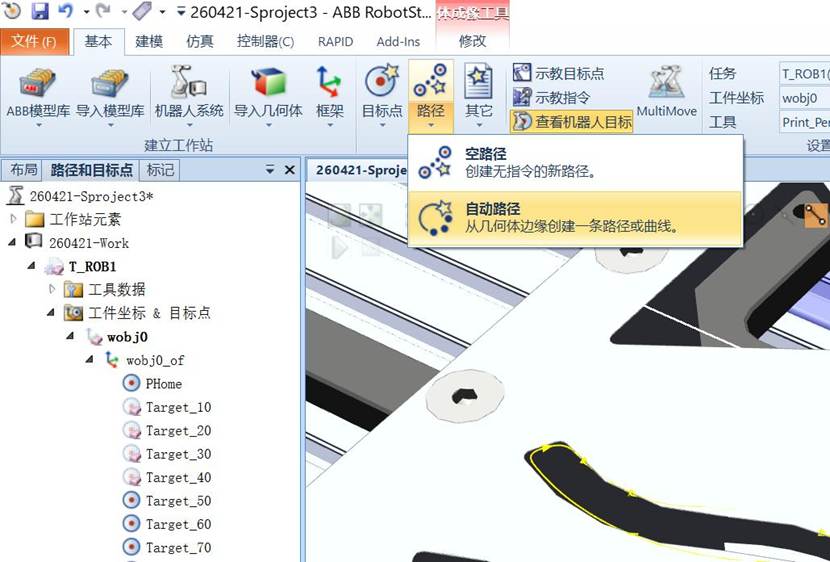

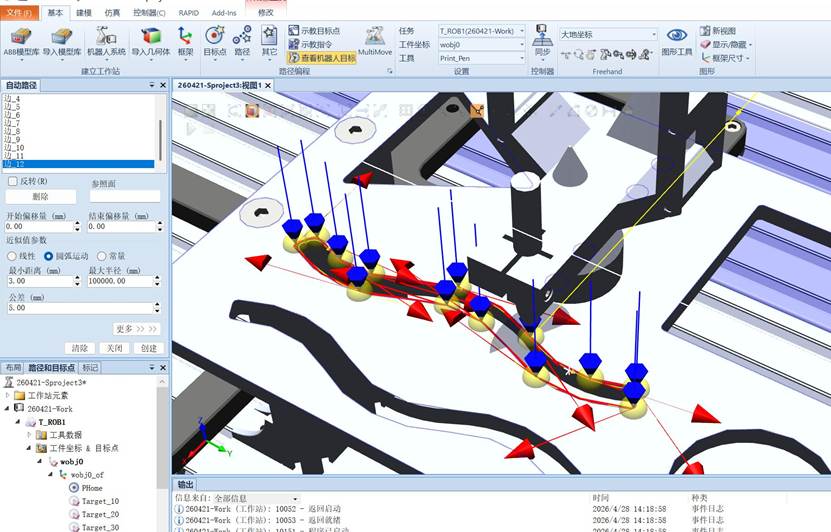

2. 生成自动路径根据工件轮廓与加工要求，在软件中自动生成机器人运动路径，适用于复杂轨迹与多点位任务。
3. 调整目标点工具位姿检查并修正各目标点工具姿态，保证加工角度合理，避免碰撞、姿态突变或干涉。
4. 轴配置参数设置机器人轴配置与运动限制，避免轴超限、奇异点，保证运动连续、稳定、安全。
5. 完善路径和优化参数对轨迹进行平滑处理，删除冗余点，优化速度、加速度与转弯参数，提升路径精度与运行效率。

点击shift

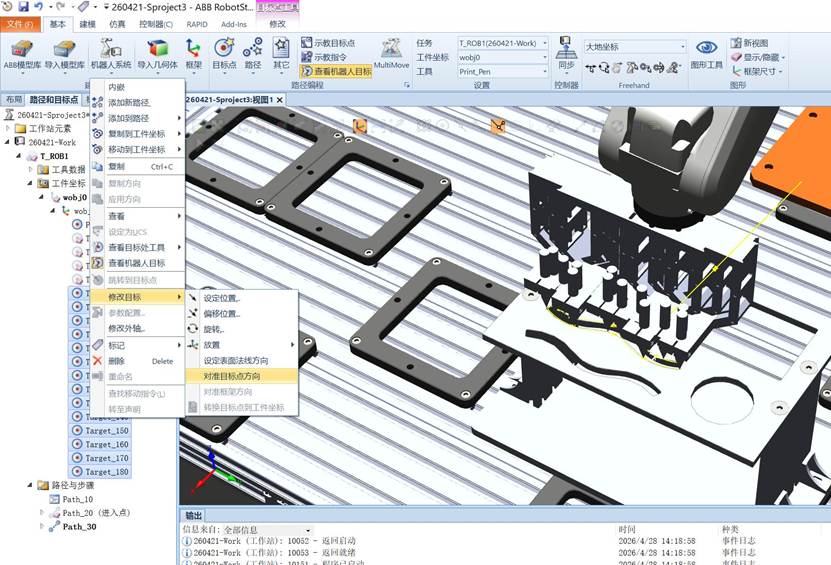

对齐所有的目标点，避免奇异位

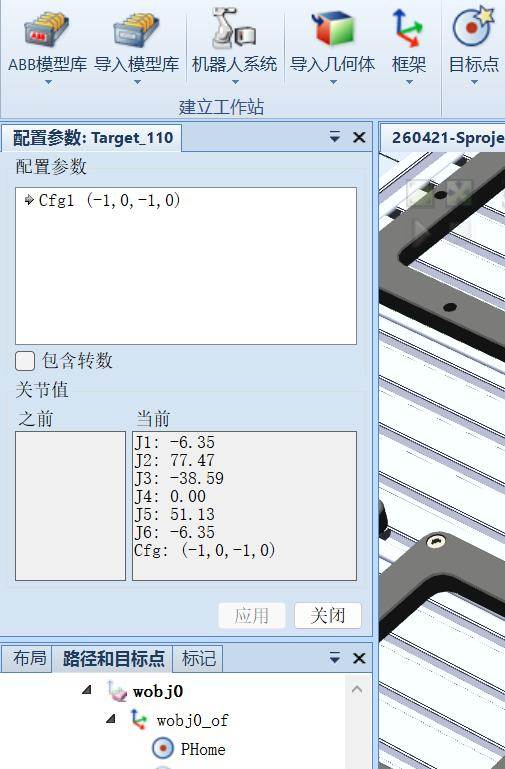

修改机械臂解算配置

生成路径结果

六、项目结果与分析

自动路径是否生成成功： 是

工具位姿是否合理、无干涉：合理，无干涉

轴运动是否正常、无超限：正常、无超限

优化后路径是否更平滑、精度更高：平滑、精度合理

对比手动示教，自动路径效率提升情况：明显，效率更高，质量更好

七、项目总结与心得

通过本次 RobotStudio 自动路径生成作业，我成功实现了从三维模型到机器人运动轨迹的自动化转换。仿真结果显示，生成的路径不仅工具位姿合理、无干涉，且轴运动全程正常无超限，优化后的轨迹在平滑度与精度上均达到了预期标准。

与手动示教相比，自动路径技术的效率提升是颠覆性的。在应对复杂曲面或规则几何图形时，自动路径直接从 CAD 模型提取特征，省去了繁琐的逐点示教过程，将原本可能需要数小时的编程工作缩短至几分钟，极大地降低了时间成本。

从工程应用的角度来看，自动路径不仅解决了手动示教效率低、精度难以保证的痛点，更规避了物理碰撞的风险。这次实践让我深刻体会到，掌握“离线编程+自动路径”技术，是实现工业机器人高效、精准作业的关键，也为未来处理更复杂的自动化产线任务打下了坚实基础。

镜像操作部分

一、基本信息

• 项目名称：基于 RobotStudio 的机器人路径镜像功能应用

二、项目目的

1. 理解 RobotStudio 中路径镜像的原理与作用。
2. 掌握镜像框架（对称平面）的创建方法。
3. 能够对已有的 S 形路径进行镜像生成，实现对称轨迹。
4. 完成路径调用、程序生成与仿真运行，验证镜像效果。

三、项目原理

绘图模块中包含两条 S 形图形，两者不是平移关系，而是镜像关系。本任务利用 RobotStudio 中的 “镜像路径”功能，从当前路径生成对称的镜像路径。镜像路径的本质：借助镜像平面（对称面）形成对称的路径。因此需要先创建对称面（镜像框架），再对原路径进行镜像，最终生成对称 S 形轨迹。

四、使用软件与设备

1. 计算机
2. ABB RobotStudio 仿真软件
3. 绘图笔工具（TCP 已标定）

五、项目内容与步骤

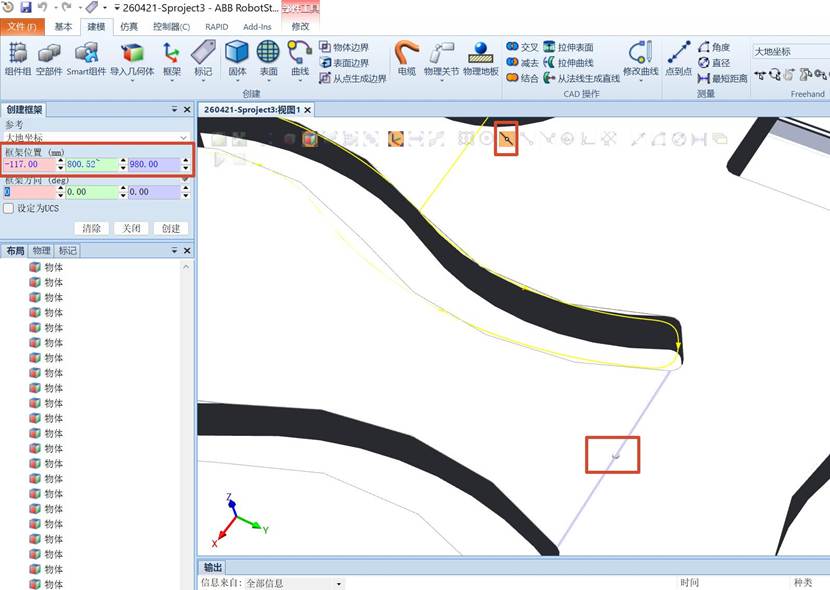

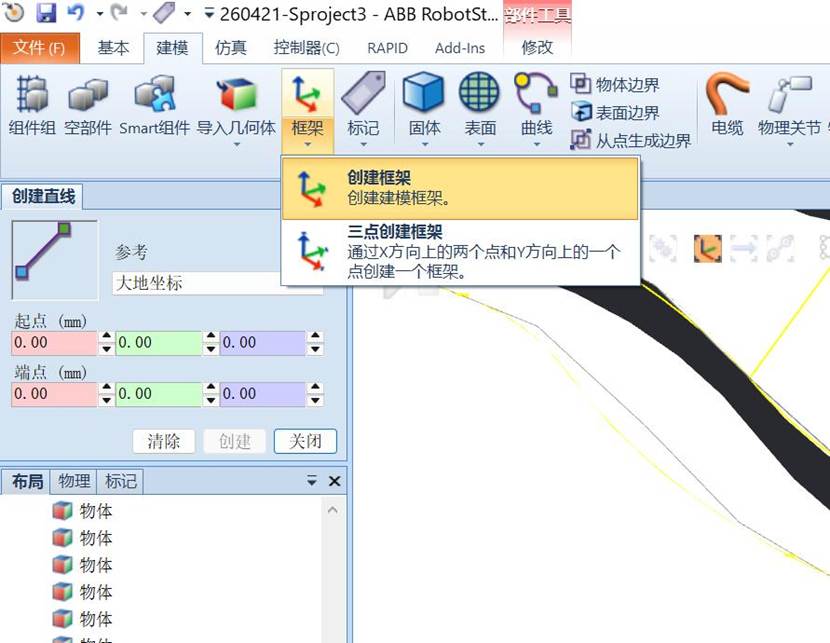

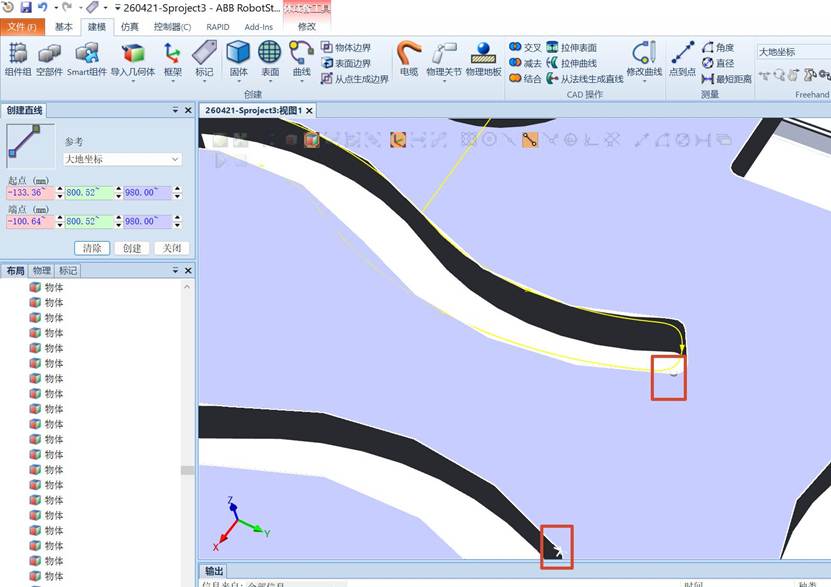

1.创建镜像框架根据两条 S 形图形的对称位置，建立镜像平面，设置对称中心与方向，确定镜像参考坐标系。

2.创建和移动路径绘制或导入第一条 S 形路径，调整路径位置、姿态与长度，确保路径符合绘图要求。

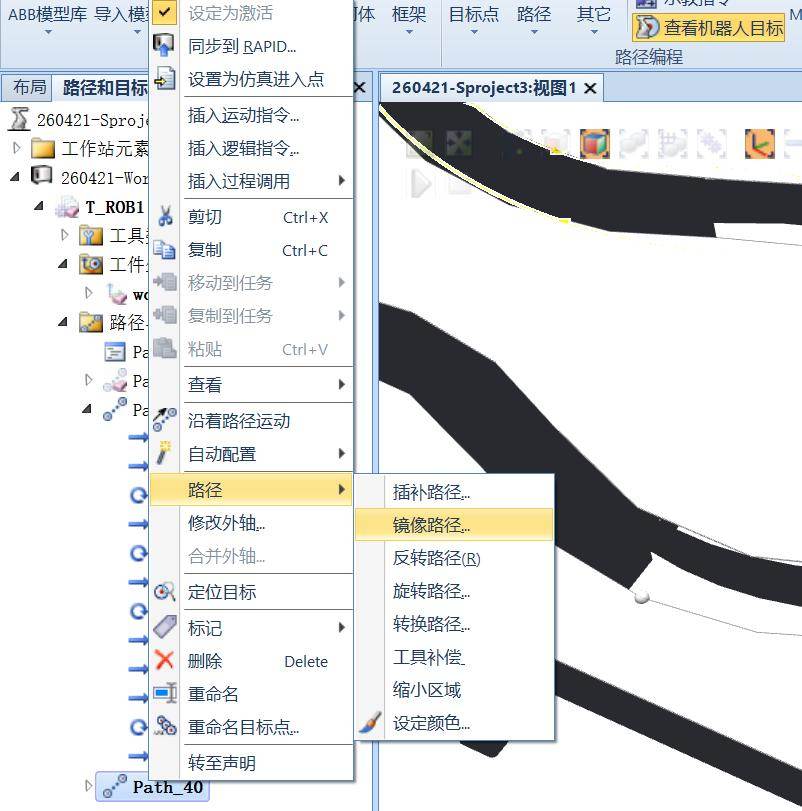

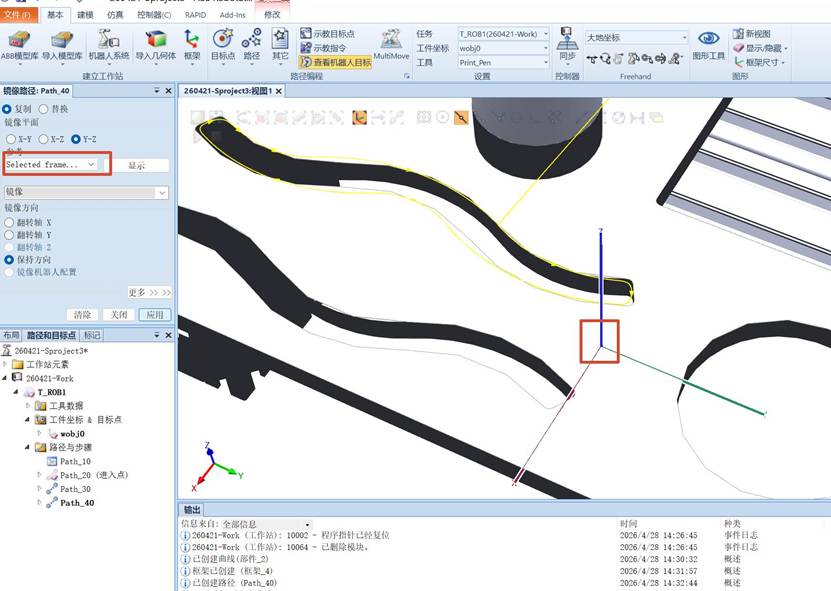

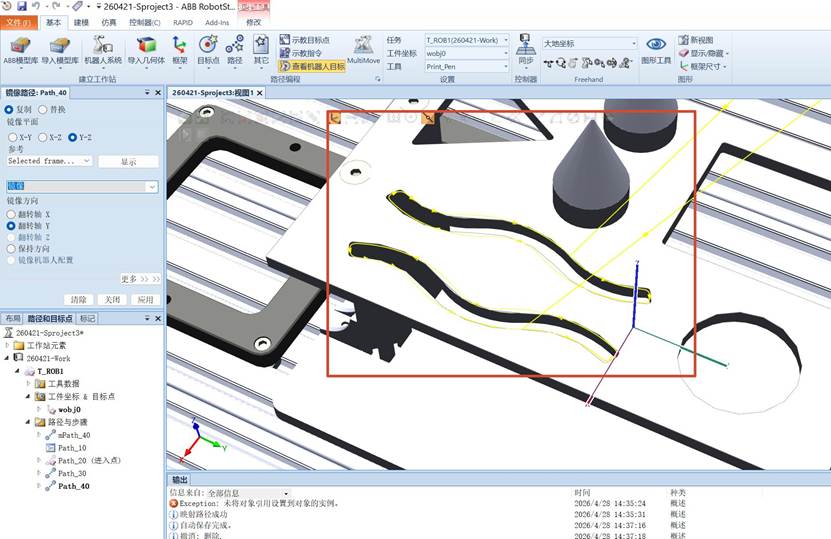

3.镜像路径选择已创建的 S 形路径，使用 “镜像路径” 功能，以镜像框架为对称面，生成第二条镜像 S 形路径。

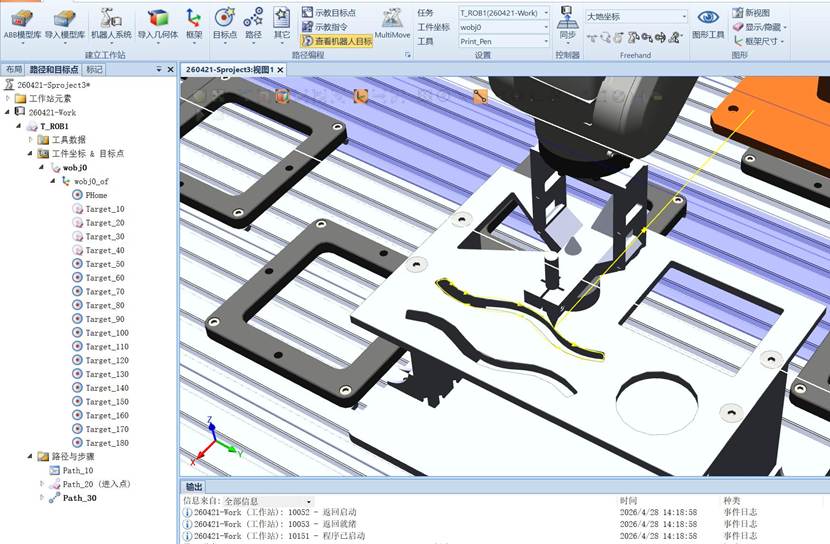

4.调用路径与仿真运行将原路径与镜像路径添加到 RAPID 程序，设置运动方式与速度，启动仿真，观察绘图轨迹是否呈对称镜像效果。

六、项目结果与分析

1. 是否成功创建镜像框架：是
2. 是否成功生成镜像路径：是
3. 两条 S 形是否呈镜像对称：是
4. 仿真运行是否平稳、无碰撞、无超限：是
5. 出现问题及解决方法：

问题	解决方法
出现机械臂轴太短，超限问题	移动机械臂基座

七、项目总结

通过本次 RobotStudio 路径镜像项目的实操，我不仅掌握了镜像功能的具体操作，更建立了一套完整的“对称轨迹”编程思维。在实操过程中，我深刻体会到，镜像路径的本质并非简单的图形复制，而是基于特定坐标系（镜像框架）的数学变换。因此，创建精准的镜像框架（对称面）是整个任务的核心前提，框架的位置与方向直接决定了最终轨迹的对称精度。

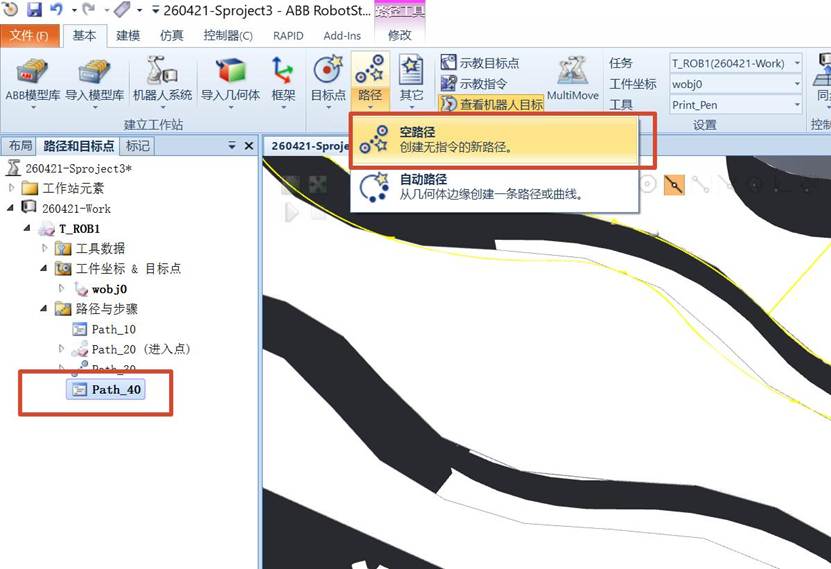

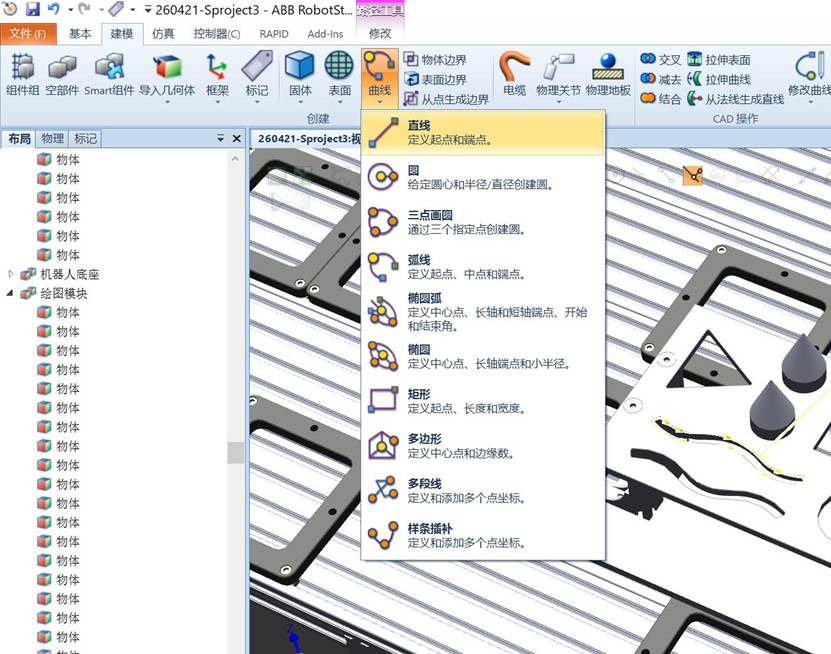

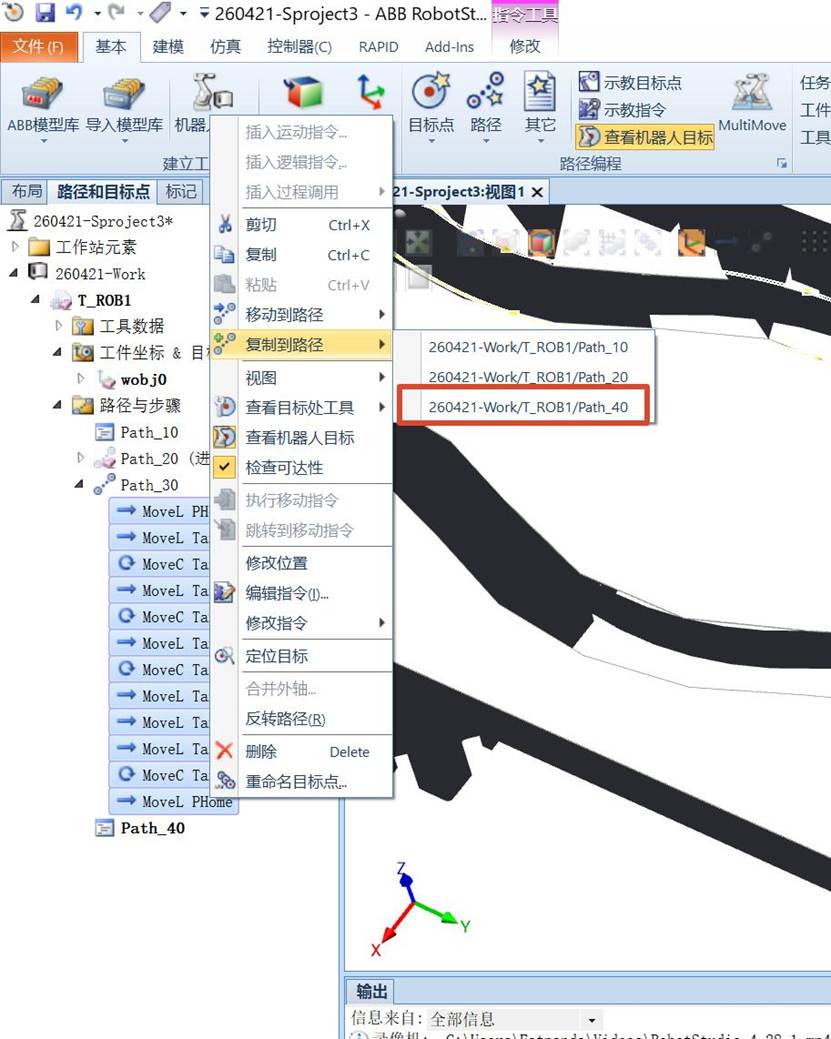

在项目流程中，从创建直线与框架，到提取移动指令生成空路径，再到执行镜像并配置参数，最后将路径整合进主程序进行仿真，这一系列步骤让我对 RobotStudio 的逻辑结构有了更清晰的认知。特别是在仿真验证环节，我学会了如何通过观察机器人轴配置的变化，来排查镜像后可能出现的奇异点或姿态异常，这极大锻炼了我的离线调试与故障排查能力。

镜像操作部分操作步骤
