具身智能机器人电子电气架构正从分散式PC架构向“中央计算+区域控制”架构演进。该架构采用分层异构设计：中央大脑（如NVIDIA Jetson）负责认知决策任务；运动小脑（STM32等MCU）处理硬实时控制；关节节点实现边缘计算。通信网络分为高带宽数据总线（千兆以太网）和低延迟控制总线（EtherCAT）。随着NVIDIA Thor等芯片发展，未来将实现大模型推理与实时控制在同一SoC上运行的中央计算架构。该架构解决了多模态数据处理、全身协调控制和系统安全等关键问题。

电子电气架构 (EEA - E/E Architecture)

关键词： 域控制架构、硬实时通信、算力集中化、软件定义机器人 (SDR)

具身智能机器人的 EEA 架构正经历着一场剧烈的变革，从早期学术界常用的分散式 PC 架构，迅速向汽车工业成熟的**“中央计算 + 区域控制”**架构演进。这种架构旨在解决海量多模态数据的实时吞吐、复杂的全身协调控制以及系统级的安全性问题。

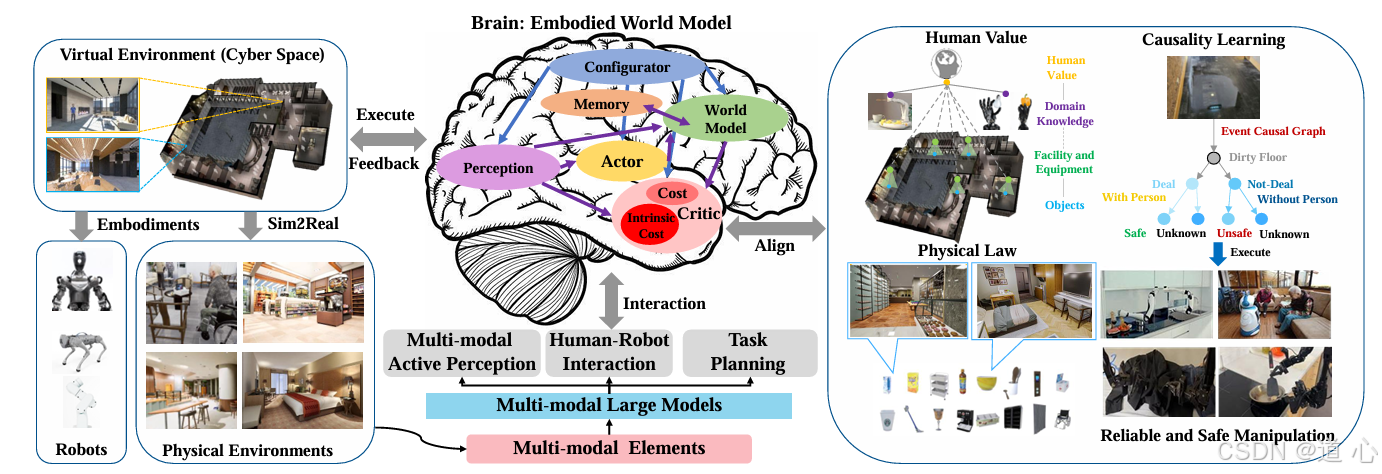

1. 架构拓扑：大脑、小脑与反射弧的分层治理

为了平衡 AI 大模型的“高算力需求”与运动控制的“高实时性需求”，现代人形机器人通常采用分层异构的计算架构。

• 1.1 中央大脑 (Central Compute Unit) —— 认知与决策域

  • 定位： 机器人的**“额叶”**，负责处理非实时、高吞吐的认知任务。
  • 硬件载体：
    • 主流方案： NVIDIA Jetson AGX Orin（嵌入式最强 AI 算力）或未来的 NVIDIA Thor（算力达 2000 TOPS）。
    • 科研/高性能方案： 紧凑型工控机，搭载 Intel Core i7/i9 CPU + NVIDIA RTX 4090 显卡（虽然功耗爆炸，但便于跑大模型）。
  • 核心职责：
    • 多模态感知融合： 同时处理 4-8 路高清摄像头画面、激光雷达点云和麦克风语音数据。
    • VLA 大模型推理： 运行视觉-语言-动作模型（如 RT-2），理解“把苹果给我”这种抽象指令，并将其拆解为元动作序列。
    • 高层任务规划： SLAM 导航建图、语义理解、场景交互策略。

• 1.2 运动小脑 (Motion Controller) —— 运动控制域

  • 定位： 机器人的**“小脑”与“脑干”**，负责处理硬实时（Hard Real-time）、确定性的物理控制任务。这是机器人不摔倒的关键。
  • 硬件载体： 高性能、高可靠性的微控制器（MCU）。
    • 代表芯片： STM32H7 (高主频 ARM Cortex-M7)、TI C2000 (DSP 架构，擅长电机算法)、Infineon Aurix TC3xx (车规级安全芯片)。
  • 核心职责：
    • 全身控制 (WBC - Whole Body Control)： 这是一个巨大的数学优化问题。小脑必须在毫秒级时间内，解算出全身几十个关节该怎么配合，才能在伸手抓东西的同时保持重心不偏。
    • 步态生成与 MPC： 基于模型预测控制（MPC），预测未来几步的落点和受力。
    • 实时性要求： 必须运行在 RTOS (实时操作系统) 上，控制频率通常要求 1kHz (1ms) 甚至更高。如果小脑卡顿 5ms，机器人就可能因为重力作用而摔倒。

• 1.3 关节节点 (Joint Nodes) —— 执行域/边缘计算

  • 定位： 机器人的**“脊髓反射”**。
  • 硬件载体： 分布在每个关节内部的伺服驱动板，通常集成功率器件（MOSFET/GaN）。
  • 核心职责：
    • FOC (磁场定向控制)： 以 10kHz-20kHz 的超高频率控制电流，确保电机转动平滑、无噪音。
    • 三环控制： 也就是位置环、速度环、电流环的 PID 闭环调节。
    • 安全保护： 监测电机温度、过流、过压，一旦异常立即切断输出（硬保护），防止烧毁电机。

2. 通信总线 (Communication) —— 高速神经网

机器人的“神经系统”分为两条截然不同的通道：一条负责传输海量的感知数据（如视觉神经），另一条负责传输极速的控制指令（如运动神经）。

• 2.1 控制总线 (Control Bus) —— 追求极致的低延迟与同步

  • 协议霸主： EtherCAT (Ethernet for Control Automation Technology)。
    • 为什么不用普通以太网？ 普通以太网会有丢包和延迟波动。EtherCAT 利用“飞通 (Fly-by)”技术，实现了纳秒级的时钟同步。
    • 指标要求： 同步抖动 (Jitter) < 1µs。这意味着机器人的左腿和右腿接收到指令的时间差不能超过百万分之一秒，否则步态就会变形、震颤。
  • 替代方案： CAN-FD。源自汽车工业，成本更低，抗干扰强，但带宽和实时性不如 EtherCAT，多用于手部或非关键关节。

• 2.2 数据总线 (Data Bus) —— 追求极致的大带宽

  • 协议： Gigabit Ethernet (千兆/万兆以太网), PCIe (内部总线), USB 3.0。
  • 用途： 专门用于连接相机、激光雷达和中央大脑。
    • 场景： 几个 RGB-D 相机每秒产生几百 MB 的数据流，这种数据量会瞬间塞爆 EtherCAT 或 CAN 总线，因此必须走专用的高速数据通道直接进入 GPU 显存。

• 2.3 供电网络 (Power Distribution) —— 能量血管

  • 高压动力网： 48V-100V 直流母线，直接给大功率关节电机供电。
  • 低压逻辑网： 12V/5V，给计算单元、传感器和通信模块供电。
  • 趋势： 随着全身功耗增加（甚至超过 3kW），机器人正在借鉴电动车架构，引入 PDU (电源分配单元) 进行智能化电源管理。

总结：架构演进趋势

目前的具身智能 EEA 架构正在经历 "One Chip" (舱驾一体) 的前夜。虽然现在“大脑”和“小脑”在硬件上通常是分离的（为了安全和实时性），但随着 NVIDIA Thor 等跨域融合芯片的出现，未来极有可能在一块强大的 SoC 上同时运行大模型推理（Linux）和实时运动控制（RTOS 虚拟机），实现真正的中央计算架构。
