目标检测 Object Detection

如何通过卷积网络进行对象检测，采用的是基于滑动窗口的目标检测算法。即我们以某个步幅滑动这些方框窗口遍历整张图片，对这些方形区域进行分类，判断里面有没有汽车。

滑动窗口目标检测算法也有很明显的缺点，就是计算成本，因为你在图片中剪切出太多小方块，卷积网络要一个个地处理。如果你选用的步幅很大，显然会减少输入卷积网络的窗口个数，但是粗糙间隔尺寸可能会影响性能。反之，如果采用小粒度或小步幅，传递给卷积网络的小窗口会特别多，这意味着超高的计算成本。

滑动窗口的卷积实现（Convolutional implementation of sliding windows）

为了构建滑动窗口的卷积应用，首先要知道如何把神经网络的全连接层转化成卷积层。如下：

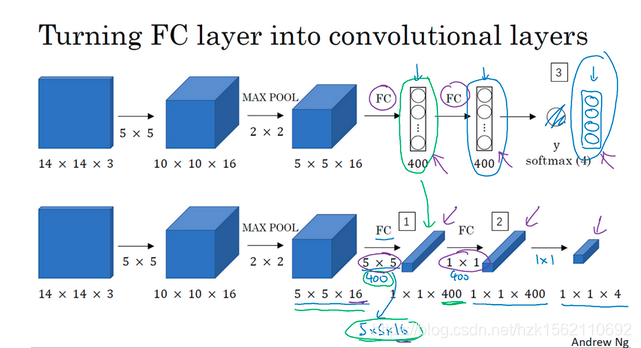

对于编号1对应的全连接层，我们可以用5×5的过滤器来实现，数量是400个（编号1所示），输入图像大小为5×5×16，用5×5的过滤器对它进行卷积操作，过滤器实际上是5×5×16，因为在卷积过程中，过滤器会遍历这16个通道，所以这两处的通道数量必须保持一致，输出结果为1×1。假设应用400个这样的5×5×16过滤器，输出维度就是1×1×400，我们不再把它看作一个含有400个节点的集合，而是一个1×1×400的输出层。从数学角度看，它和全连接层是一样的，因为这400个节点中每个节点都有一个5×5×16维度的过滤器，所以每个值都是上一层这些5×5×16激活值经过某个任意线性函数（一般是RELU）的输出结果。

我们再添加另外一个卷积层（编号2所示），这里用的是1×1卷积，假设有400个1×1的过滤器，在这400个过滤器的作用下，下一层的维度是1×1×400，它其实就是上个网络中的这一全连接层。最后经由1×1过滤器的处理，得到一个softmax激活值，通过卷积网络，我们最终得到这个1×1×4的输出层，而不是这4个数字（编号3所示）。

将全连接层和softmax层都去除，用卷积层代替

如何通过卷积实现滑动窗口对象检测算法：

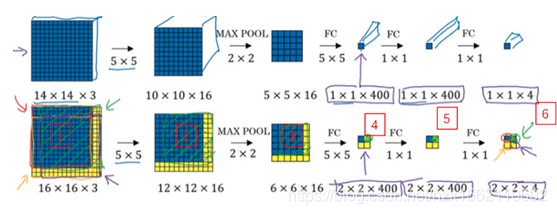

假设输入给卷积网络的图片大小是14×14×3，测试集图片是16×16×3，现在给这个输入图片加上黄色条块，在最初的滑动窗口算法中，你会把这片蓝色区域输入卷积网络（红色笔标记）生成0或1分类。接着滑动窗口，步幅为2个像素，向右滑动2个像素，将这个绿框区域输入给卷积网络，运行整个卷积网络，得到另外一个标签0或1。继续将这个橘色区域输入给卷积网络，卷积后得到另一个标签，最后对右下方的紫色区域进行最后一次卷积操作。我们在这个16×16×3的小图像上滑动窗口，卷积网络运行了4次，于是输出了了4个标签。

所以该卷积操作的原理是我们不需要把输入图像分割成四个子集，分别执行前向传播，而是把它们作为一张图片输入给卷积网络进行计算，其中的公共区域可以共享很多计算，就像这里我们看到的这个4个14×14的方块一样。

之所以不需要输入四个子集，是因为网络结构全部由卷积层组成，由于卷积对图像没有尺寸限制要求，所以输入图片不用限定尺寸，如果是全连接层，就限定了上一层的输入。
又由于最后的输出由最后一层卷积的filters个数决定，取代了softmax。

CNN图像尺寸输入限制问题

Bounding Box预测（Bounding box predictions）

滑动窗口法的卷积实现，这个算法效率更高，但仍然存在问题，不能输出最精准的边界框。其中一个能得到更精准边界框的算法是YOLO算法，**YOLO(You only look once)**意思是你只看一次。

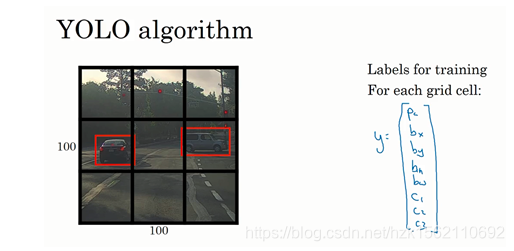

如果你现在要训练一个输入为100×100×3的神经网络，现在这是输入图像，然后你有一个普通的卷积网络，卷积层，最大池化层等等，这样最后就映射到一个3×3×8输出尺寸，对应九个网格的输出y，每个输出y是一个八维向量，如上面示例定义的一样。由于车辆边界可能超出网格框，所以输出的bw和bh可以大于1，这也就是为什么能输出精准边界的原因。

如上，我们给网格标号从左到右，再从上到下，分别标,号1~9，图中有两个对象，YOLO算法做的就是，取两个对象的中点，然后将这个对象分配给包含对象中点的格子。所以左边的汽车就分配到这个格子上（编号4），然后右边这辆分配给这个格子（编号6）。虽然网格5都有两个对象的某部分，但是由于没有对应的中心点，所以网格5输出向量中Pc=0。

只要每个格子中对象数目没有超过1个，这个算法应该是没问题的，一个格子中存在多个对象的问题，我们稍后再讨论。但实践中，我们这里用的是比较小的3×3网格，实践中你可能会使用更精细的19×19网格，所以输出就是19×19×8。这样的网格精细得多，那么多个对象分配到同一个格子得概率就小得多。

可以看出，这和图像分类和定位算法非常像，它显式地输出边界框坐标，这能让神经网络输出边界框，可以具有任意宽高比，并且能输出更精确的坐标，不会受到滑动窗口分类器的步长大小限制。其次，这是一个卷积实现，你并没有在3×3网格上跑9次算法，你使用了一个卷积网络，有很多共享计算步骤，在处理这3×3计算中很多计算步骤是共享的，所以这个算法效率很高，它的运行速度非常快，可以达到实时识别。

交并比（Intersection over union）

交并比（Intersection-over-Union，IoU），目标检测中使用的一个概念，是产生的候选框（candidate bound）与原标记框（ground truth bound）的交叠率，即它们的交集与并集的比值。最理想情况是完全重叠，即比值为1。

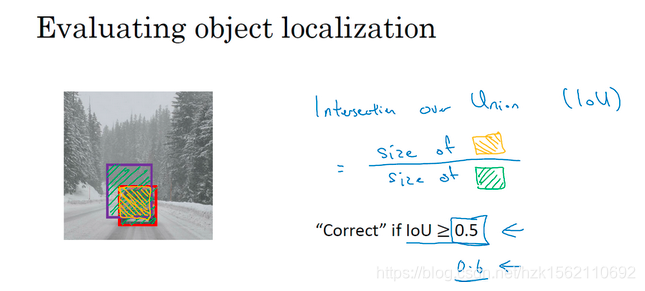

如上图，在对象检测任务中，比如你的算法给出这个紫色的边界框，而实际车的边界框是红色框，那么这个结果是好还是坏？所以交并比（loU）函数做的是计算两个边界框交集和并集之比，这个橙色阴影面积，然后除以绿色阴影的并集面积。

一般约定，在计算机检测任务中，如果IoU>=0.5,就说检测正确，结果是可以接受的，看起来还可以。一般约定，0.5是阈值，用来判断预测的边界框是否正确。如果你希望更严格一点，你可以将loU定得更高，比如说大于0.6或者更大的数字，但loU越高，边界框越精确。

非极大值抑制（Non-max suppression）

交并比（IOU）和**非极大值抑制（NMS）**是目标检测任务中非常重要的两个概念。例如在用训练好的模型进行测试时，网络会预测出一系列的候选框。这时候我们会用NMS来移除一些多余的候选框。即移除一些IOU值大于某个阈值的框。然后在剩下的候选框中，分别计算与ground truth的IOU值，通常会规定当候选框和ground truth的IOU值大于0.5时，认为检测正确。

所以当你运行对象分类和定位算法的时候，最后可能会对同一个对象做出多次检测，所以非极大值抑制做的就是清理这些检测结果。这样一辆车只检测一次，而不是每辆车都触发多次检测。

非最大值意味着你只输出概率最大的分类结果，但抑制很接近，但不是最大的其他预测结果，所以这方法叫做非极大值抑制。

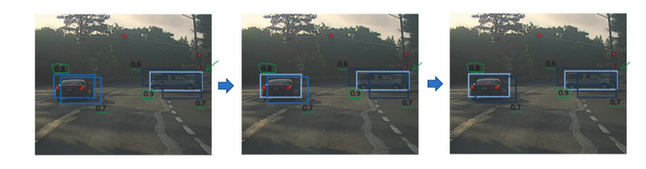

所以具体上，这个算法做的是，首先看看每次报告每个检测结果相关的概率Pc,首先看概率最大的那个，然后就说这是最可靠的检测，所以我们就用高亮标记，就说我这里找到了一辆车。这么做之后，非极大值抑制就会逐一审视剩下的矩形，所有和这个最大的边框有很高交并比，高度重叠的其他边界框，那么这些输出就会被抑制。

如果你尝试同时检测三个对象，比如说行人、汽车、摩托，那么输出向量就会有三个额外的分量。事实证明，正确的做法是独立进行三次非极大值抑制，对每个输出类别都做一次。

Anchor Boxes

到目前为止，对象检测中存在的一个问题是每个格子只能检测出一个对象，如果你想让一个格子检测出多个对象，你可以这么做，就是使用anchor box这个概念。

假设你有上述图片，按照上面思路，我们继续使用3×3网格，注意行人的中点和汽车的中点几乎在同一个地方，两者都落入到同一个格子中，所以这时候的输出不再是八维向量。

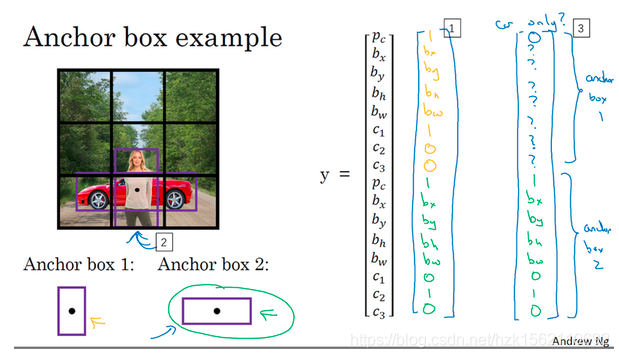

anchor box的思路是，预先定义两个不同形状的anchor box，你要做的是把预测结果和这两个anchor box关联起来。一般来说，你可能会用更多的anchor box，可能要5个甚至更多，这里只用两个，那么输出将是16维向量。所以行人更类似于anchor box 1的形状，所以对于行人来说，我们将她分配到向量的上半部分，车会被分配到向量的下半部分。

我们建立anchor box这个概念，是为了处理两个对象出现在同一个格子的情况，实践中这种情况很少发生，特别是如果你用的是19×19网格而不是3×3的网格，两个对象中点处于361个格子中同一个格子的概率很低，确实会出现，但出现频率不高。

那么应该怎么选择anchor box呢？人们一般手工指定anchor box形状，你可以选择5到10个anchor box形状，覆盖到多种不同的形状，可以涵盖你想要检测的对象的各种形状。还有一个更高级的版本，后期YOLO论文中有更好的做法，就是所谓的k-平均算法，可以将两类对象形状聚类，如果我们用它来选择一组anchor box，选择最具有代表性的一组anchor box，可以代表你试图检测的十几个对象类别，但这其实是自动选择anchor box的高级方法。如果你就人工选择一些形状，合理的考虑到所有对象的形状，你预计会检测的很高很瘦或者很宽很胖的对象，这应该也不难做。

融会贯通：YOLO 算法（YOLO algorithm）

已经学到对象检测算法的大部分组件了，现在，把所有组件组装在一起构成YOLO对象检测算法。

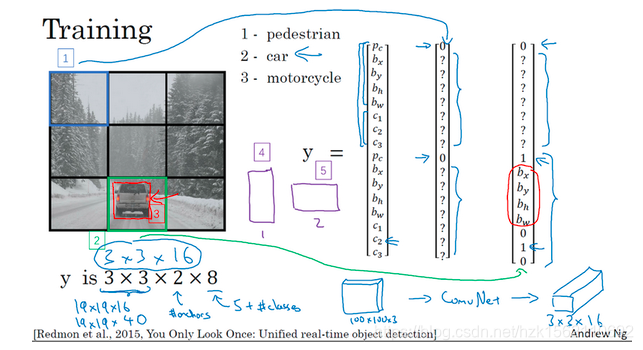

构建训练集：假设你要训练一个算法去检测三种对象，行人、汽车和摩托车，你还需要显式指定完整的背景类别。这里有3个类别标签，如果你要用两个anchor box，那么输出 y就是3×3×2×8，或者3×3×16。要构造训练集，你需要遍历9个格子，然后构成对应的目标向量y。(简单起见，我在这里用的是3×3网格，实践中用的可能是19×19×16,或者需要用到更多的anchor box)。

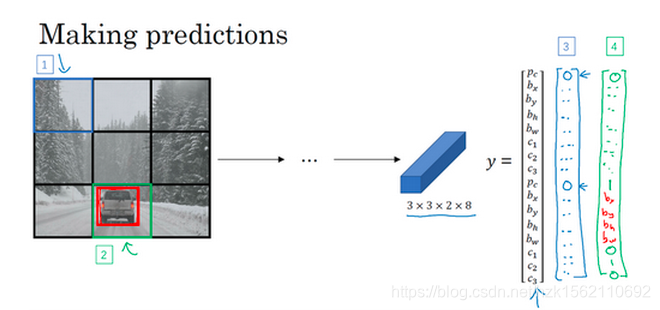

预测：输入图像，你的神经网络的输出尺寸是这个3×3×2×8，对于9个格子，每个都有对应的向量。

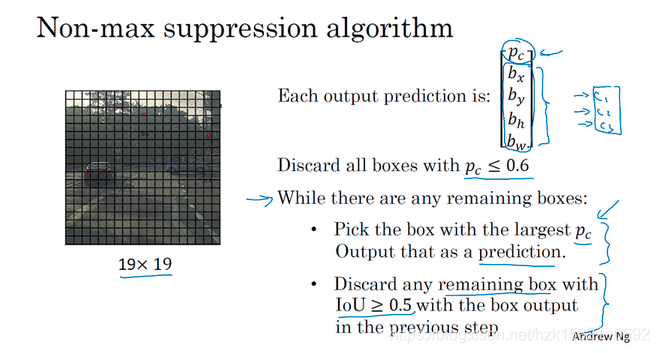

最后要运行一下这个非极大值抑制，以下面的测试图片为例：

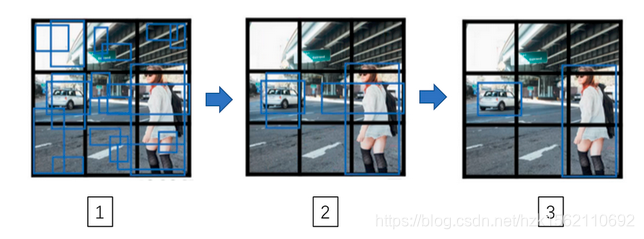

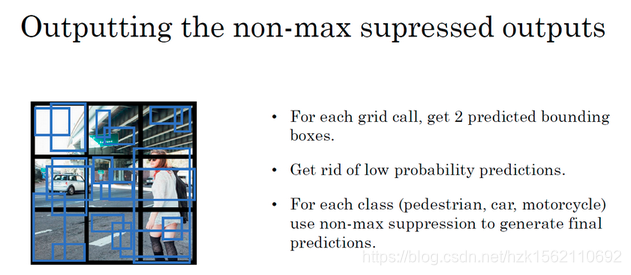

你使用两个anchor box，那么对于9个格子中任何一个都会有两个预测的边界框（下图编号1所示）

接下来你抛弃概率很低的预测（编号2所示）。

最后，如果你有三个对象检测类别，你希望检测行人，汽车和摩托车，那么你要做的是，对于每个类别单独运行非极大值抑制，处理预测结果所属类别的边界框，用非极大值抑制来处理行人类别，用非极大值抑制处理车子类别，然后对摩托车类别进行非极大值抑制，运行三次来得到最终的预测结果。所以算法的输出最好能够检测出图像里所有的车子，还有所有的行人（编号3所示）。
