C#实战：高效OPC UA客户端，工业数据采集变得简单
·
🎯 痛点分析：工业数据采集的三大难题
难题1：节点数量庞大，一次性加载卡顿
传统的OPC UA客户端往往采用一次性加载所有节点的方式，面对成千上万个数据点时，界面卡顿不可避免。用户体验极差，开发者也头疼。
难题2：节点权限混乱，误操作频发
工业现场的数据点有些只能读取，有些可以写入。如果客户端不能清晰区分，很容易造成误操作，严重时可能影响生产安全。
难题3：界面交互复杂，操作效率低下
传统的表格式浏览方式对于层级复杂的设备数据结构来说，导航困难，查找效率极低。
💡 解决方案：分层加载 + 权限可视化

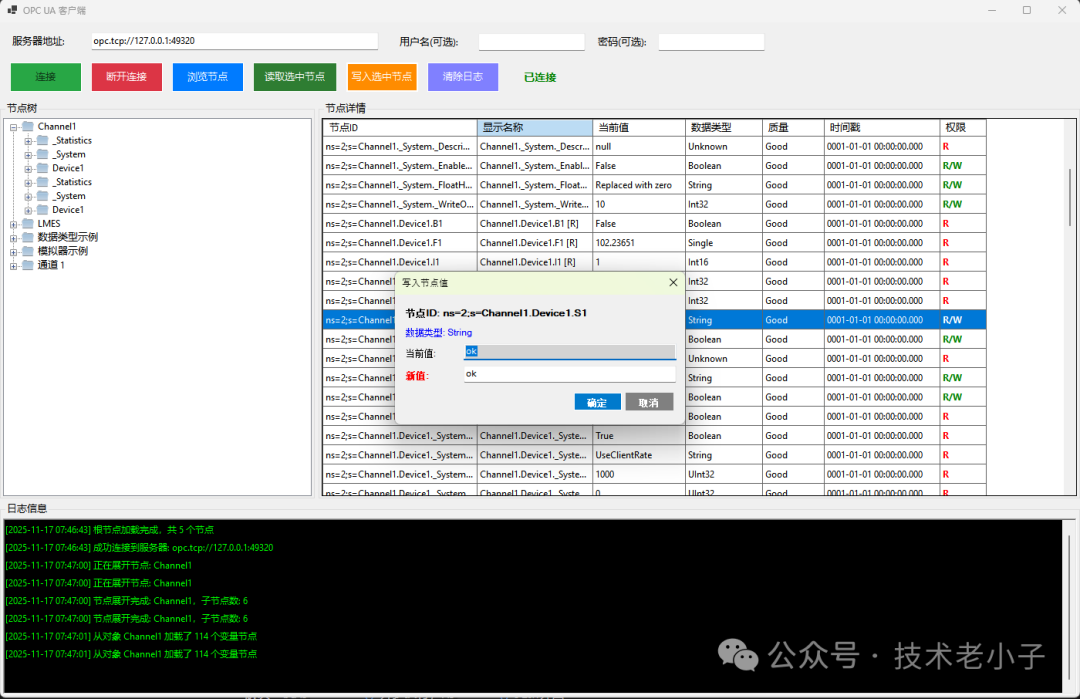

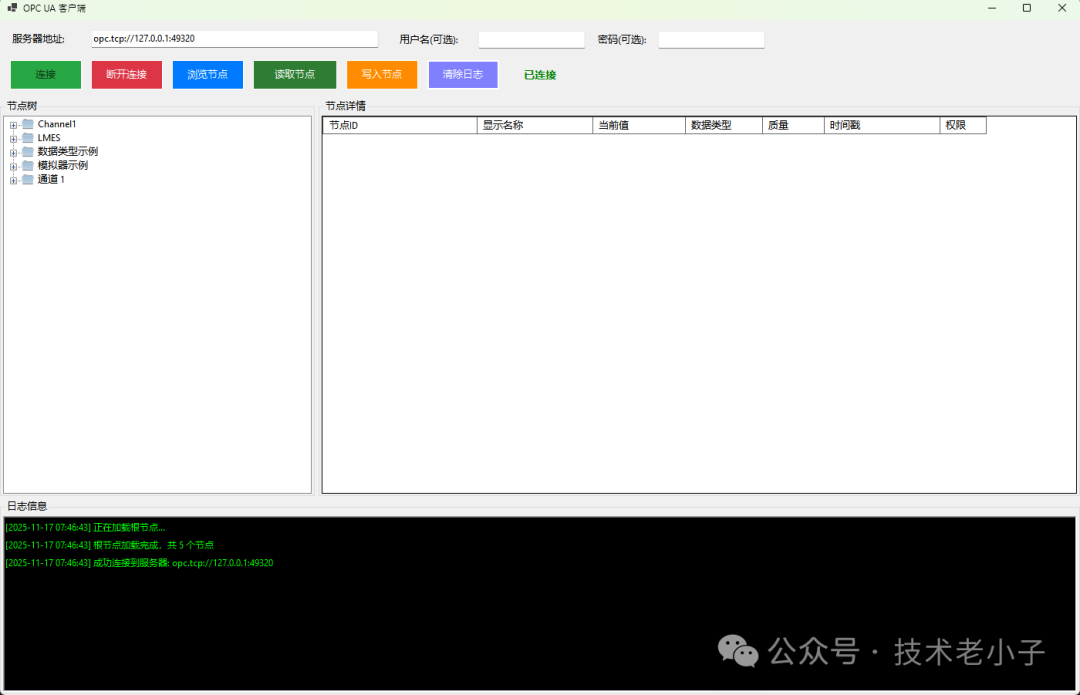

我们的解决方案采用TreeView + DataGridView的双面板设计：
-
• 左侧TreeView：树形结构展示节点层级，支持懒加载
-
• 右侧DataGridView：详细展示选中节点的数据信息
-
• 权限标识：自动识别节点读写权限，防止误操作
第一步：构建节点信息类
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
namespaceAppOpcUaClient
{
// 节点信息类
publicclassOpcNodeInfo
{
publicstring NodeId { get; set; }
publicstring DisplayName { get; set; }
publicstring Value { get; set; }
publicstring DataType { get; set; }
publicstring Quality { get; set; }
publicstring Timestamp { get; set; }
publicbool IsWritable { get; set; }
}
publicclassOpcTreeNodeInfo
{
publicstring NodeId { get; set; }
public Opc.Ua.NodeClass NodeClass { get; set; }
publicbool IsLoaded { get; set; }
}
}
第二步：实现懒加载机制
// 🚀 连接后只加载根节点，避免卡顿
private async Task LoadRootNodes()
{
try
{
AddLogMessage("正在加载根节点...");
await Task.Run(() =>
{
var rootReferences = opcClient.BrowseNodeReference("ns=0;i=85");
Invoke(new Action(() =>
{
tvNodes.Nodes.Clear();
foreach (var rootRef in rootReferences)
{
string displayName = rootRef.DisplayName?.Text ?? "Unknown";
// 🔍 智能过滤：跳过系统节点
if (displayName.StartsWith("_") ||
displayName.Equals("Server", StringComparison.OrdinalIgnoreCase))
{
continue;
}
var node = new TreeNode(displayName)
{
Tag = new OpcTreeNodeInfo
{
NodeId = rootRef.NodeId.ToString(),
NodeClass = rootRef.NodeClass,
IsLoaded = false// 🔑 标记未加载，实现懒加载
}
};
// 🎨 差异化图标显示
if (rootRef.NodeClass == NodeClass.Variable)
{
node.ImageKey = "variable";
}
else
{
node.ImageKey = "folder";
node.Nodes.Add(new TreeNode("Loading...")); // 占位符
}
tvNodes.Nodes.Add(node);
}
}));
});
AddLogMessage($"根节点加载完成，共 {tvNodes.Nodes.Count} 个节点");
}
catch (Exception ex)
{
AddLogMessage($"加载根节点失败: {ex.Message}");
}
}第三步：智能权限检测
// 🔐 智能权限检测，防止误操作
private OpcNodeInfo CreateOpcNodeInfo(string nodeId, string displayName)
{
var nodeInfo = new OpcNodeInfo
{
NodeId = nodeId,
DisplayName = displayName,
DataType = "Variable",
Value = "N/A",
Quality = "N/A",
Timestamp = "N/A",
IsWritable = false// 默认只读，安全第一
};
try
{
// 🔍 读取节点数据
var dataValue = opcClient.ReadNode(nodeId);
if (dataValue != null)
{
nodeInfo.Value = dataValue.Value?.ToString() ?? "null";
nodeInfo.Quality = dataValue.StatusCode.ToString();
nodeInfo.Timestamp = dataValue.ServerTimestamp.ToString("yyyy-MM-dd HH:mm:ss.fff");
nodeInfo.DataType = dataValue.Value?.GetType().Name ?? "Unknown";
}
// 🔐 权限检测：读取AccessLevel属性
var attributes = opcClient.ReadNoteAttributes(nodeId);
if (attributes != null && attributes.Length > 0)
{
var accessLevelAttr = attributes.FirstOrDefault(attr =>
attr.Name.Equals("AccessLevel", StringComparison.OrdinalIgnoreCase) ||
attr.Name.Equals("UserAccessLevel", StringComparison.OrdinalIgnoreCase));
if (accessLevelAttr != null && accessLevelAttr.Value != null)
{
if (byte.TryParse(accessLevelAttr.Value.ToString(), outbyte accessLevel))
{
bool canWrite = (accessLevel & 0x02) != 0;
nodeInfo.IsWritable = canWrite;
// 🎨 可视化权限标识
string accessInfo = canWrite ? " [R/W]" : " [R]";
nodeInfo.DisplayName = displayName + accessInfo;
}
}
}
}
catch (Exception ex)
{
AddLogMessage($"读取节点 {nodeId} 信息失败: {ex.Message}");
}
return nodeInfo;
}第四步：响应式界面设计
// 🎯 TreeView展开事件：按需加载子节点
private async void TvNodes_BeforeExpand(object sender, TreeViewCancelEventArgs e)
{
var nodeInfo = e.Node.Tag as OpcTreeNodeInfo;
if (nodeInfo == null || nodeInfo.IsLoaded) return;
// 移除占位符
if (e.Node.Nodes.Count == 1 && e.Node.Nodes[0].Text == "Loading...")
{
e.Node.Nodes.Clear();
}
try
{
AddLogMessage($"正在展开节点: {e.Node.Text}");
await Task.Run(() =>
{
var childReferences = opcClient.BrowseNodeReference(nodeInfo.NodeId);
Invoke(new Action(() =>
{
foreach (var childRef in childReferences)
{
string childName = childRef.DisplayName?.Text ?? "Unknown";
var childNode = new TreeNode(childName)
{
Tag = new OpcTreeNodeInfo
{
NodeId = childRef.NodeId.ToString(),
NodeClass = childRef.NodeClass,
IsLoaded = false
}
};
// 🎨 节点类型可视化
if (childRef.NodeClass == NodeClass.Variable)
{
childNode.ImageKey = "variable";
}
else
{
childNode.ImageKey = "folder";
childNode.Nodes.Add(new TreeNode("Loading..."));
}
e.Node.Nodes.Add(childNode);
}
nodeInfo.IsLoaded = true; // 🔑 标记已加载
}));
});
AddLogMessage($"节点展开完成: {e.Node.Text}，子节点数: {e.Node.Nodes.Count}");
}
catch (Exception ex)
{
AddLogMessage($"展开节点失败: {ex.Message}");
e.Cancel = true;
}
}
🛡️ 常见坑点提醒
坑点1：UI线程阻塞
问题：直接在UI线程中执行OPC UA操作会导致界面卡顿
解决：使用Task.Run()异步执行，用Invoke()更新界面
坑点2：权限检测不准确
问题：仅靠节点名称判断权限容易误判
解决：优先读取AccessLevel属性，备用模式匹配
坑点3：内存泄漏风险
问题：大量节点信息缓存可能导致内存溢出
解决：实现懒加载，按需释放不用的节点数据
🎨 界面设计文件
为了让你的界面更加专业，这里提供完整的Designer文件布局：
// 关键布局代码片段
private void InitializeDataGridView()
{
dgvNodes.AutoGenerateColumns = false;
dgvNodes.AllowUserToAddRows = false;
dgvNodes.SelectionMode = DataGridViewSelectionMode.FullRowSelect;
// 🎯 添加权限可视化列
dgvNodes.Columns.Add(new DataGridViewTextBoxColumn
{
Name = "Access",
HeaderText = "权限",
DataPropertyName = "IsWritable",
Width = 60
});
dgvNodes.CellFormatting += DgvNodes_CellFormatting;
}
// 🎨 权限列美化显示
private void DgvNodes_CellFormatting(object sender, DataGridViewCellFormattingEventArgs e)
{
if (e.ColumnIndex == dgvNodes.Columns["Access"].Index && e.Value != null)
{
bool isWritable = (bool)e.Value;
e.Value = isWritable ? "R/W" : "R";
e.CellStyle.ForeColor = isWritable ? Color.Green : Color.Red;
e.CellStyle.Font = new Font(e.CellStyle.Font, FontStyle.Bold);
e.FormattingApplied = true;
}
}🚀 性能优化技巧
-
1. 懒加载机制：只有用户展开节点时才加载子节点，大幅提升初始化速度
-
2. 权限缓存：读取过的节点权限信息缓存在NodeInfo中，避免重复查询
-
3. 异步处理：所有OPC UA操作都在后台线程执行，保持界面响应
✨ 收藏级代码模板
这套OPC UA客户端解决方案的核心特点：
-
• 🔥 即插即用：复制代码即可运行，无需复杂配置
-
• 🛡️ 安全可靠：自动权限检测，防止误操作
-
• ⚡ 性能卓越：懒加载机制，支撑大规模节点浏览
💭 技术交流
问题1：在你的工业项目中，OPC UA数据采集遇到过哪些技术难点？
问题2：除了TreeView展示，你觉得还有哪些更好的节点浏览方式？
如果这篇文章解决了你的技术难题，请转发给更多需要的同行！让我们一起推动工业软件开发技术的进步。
🎯 核心要点总结
-
1. 分层加载策略：使用TreeView + 懒加载机制，彻底解决大量节点的性能问题
-
2. 权限可视化设计：通过AccessLevel属性检测 + 界面标识，有效防止误操作
-
3. 响应式架构：异步处理 + UI线程分离，确保界面始终流畅响应
工业4.0时代，数据就是生产力。掌握这套OPC UA开发技术，让你在智能制造的道路上走得更稳更远！关注我，持续分享更多C#工控开发实战技巧。
