comsol电磁热多物理场仿真，损耗计算

最近在折腾电磁热多物理场仿真，发现COMSOL这货真是个宝藏工具。就拿电磁感应加热来说，线圈电流产生磁场，磁场在工件里搞出涡流，涡流转化成热量，热量又反过来影响材料属性——这环环相扣的过程用传统单物理场模拟根本玩不转。今天咱们就来唠唠怎么在COMSOL里把这些物理场串成糖葫芦，特别是那个让人头秃的损耗计算。

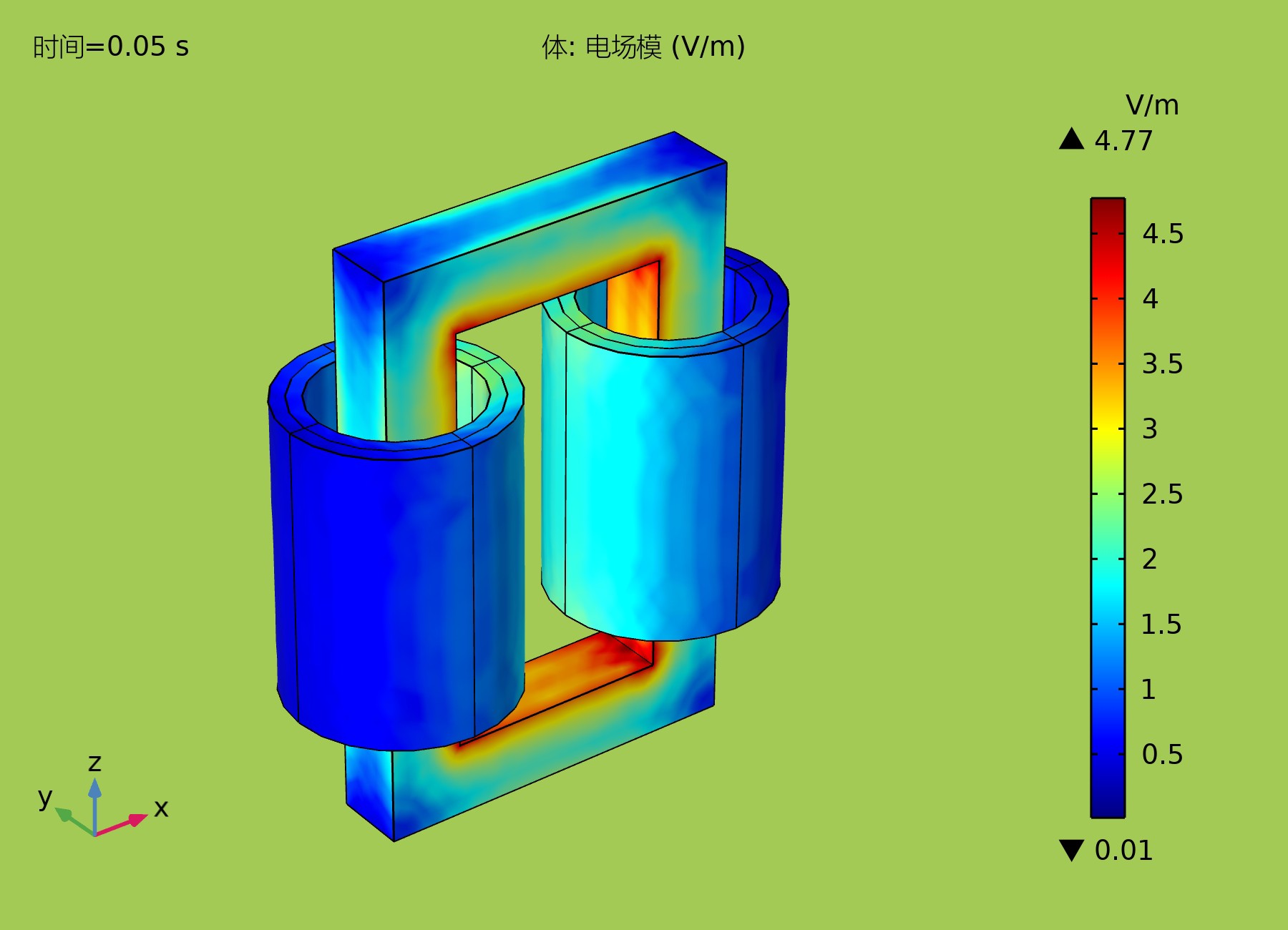

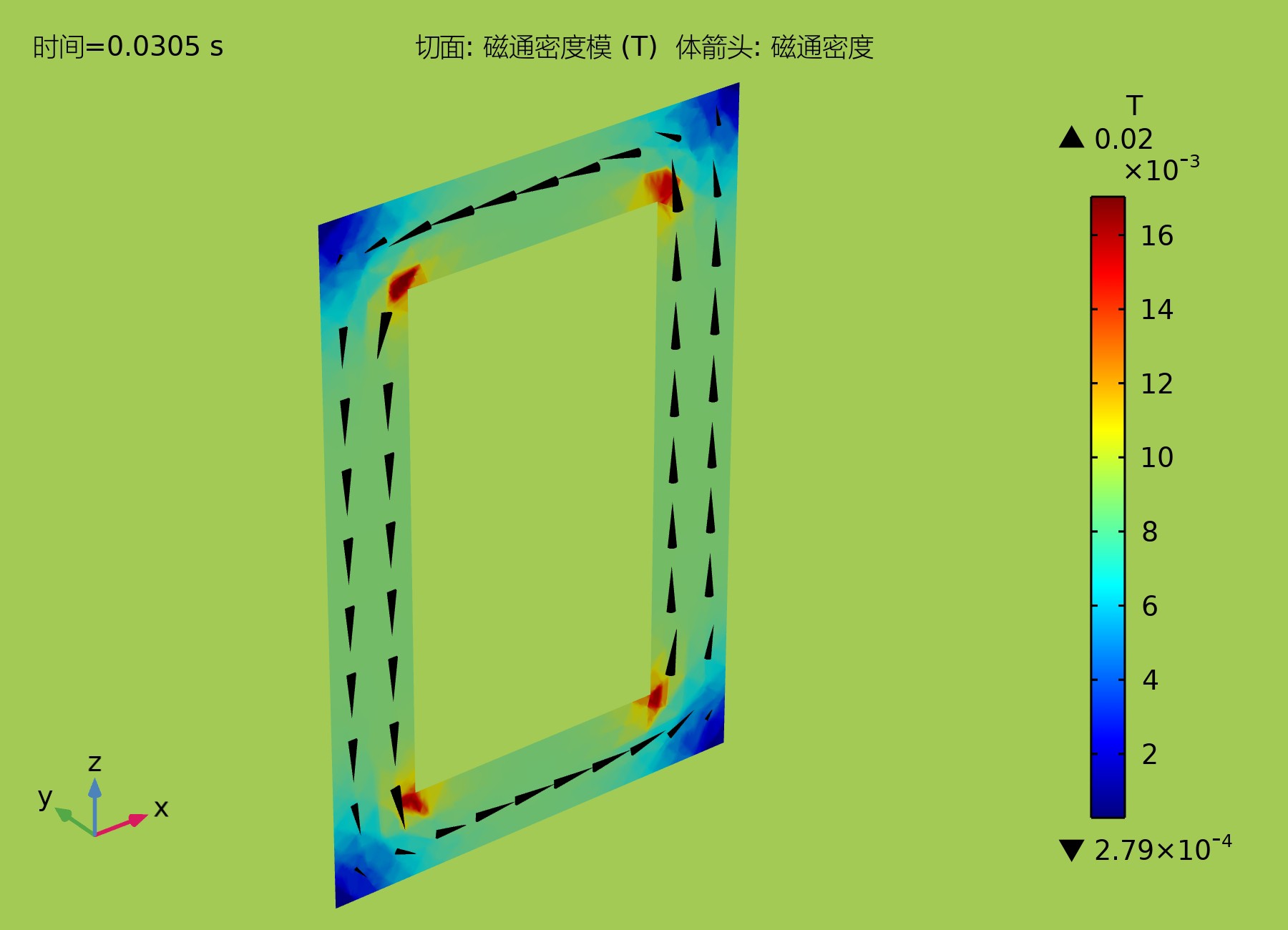

先整点硬核的，电磁场部分得用频域分析。看这段磁场物理场的设置代码：

model.physics.create("mfnc", "MagneticFields", "geom1");
model.physics("mfnc").feature().create("mf1", "MagneticFluxConservation", 3);
model.physics("mfnc").feature("mf1").set("ConductionCurrentType", "ExternalCurrent");

这里有个坑要注意：当频率超过1MHz时，别忘记勾选"计算位移电流"，不然高频工况下的损耗能差出姥姥家。我之前就翻过车，仿真结果和实验数据差了30%，最后发现是这个开关没开。

材料属性设置也是个技术活，特别是非线性材料。比如给硅钢片定义B-H曲线时：

B_data = [0, 0.5, 1.0, 1.5;
          0, 400, 800, 1200]; % Tesla vs A/m
model.material.create("mat1");
model.material("mat1").propertyGroup.create("BgH", "BHCurve");
model.material("mat1").propertyGroup("BgH").set("B", B_data);

这段骚操作直接把实测的磁化曲线数据拍进模型里，比用内置材料库准得多。不过要注意数据点得足够密，特别是拐点附近，否则迭代计算时COMSOL会表演当场去世。

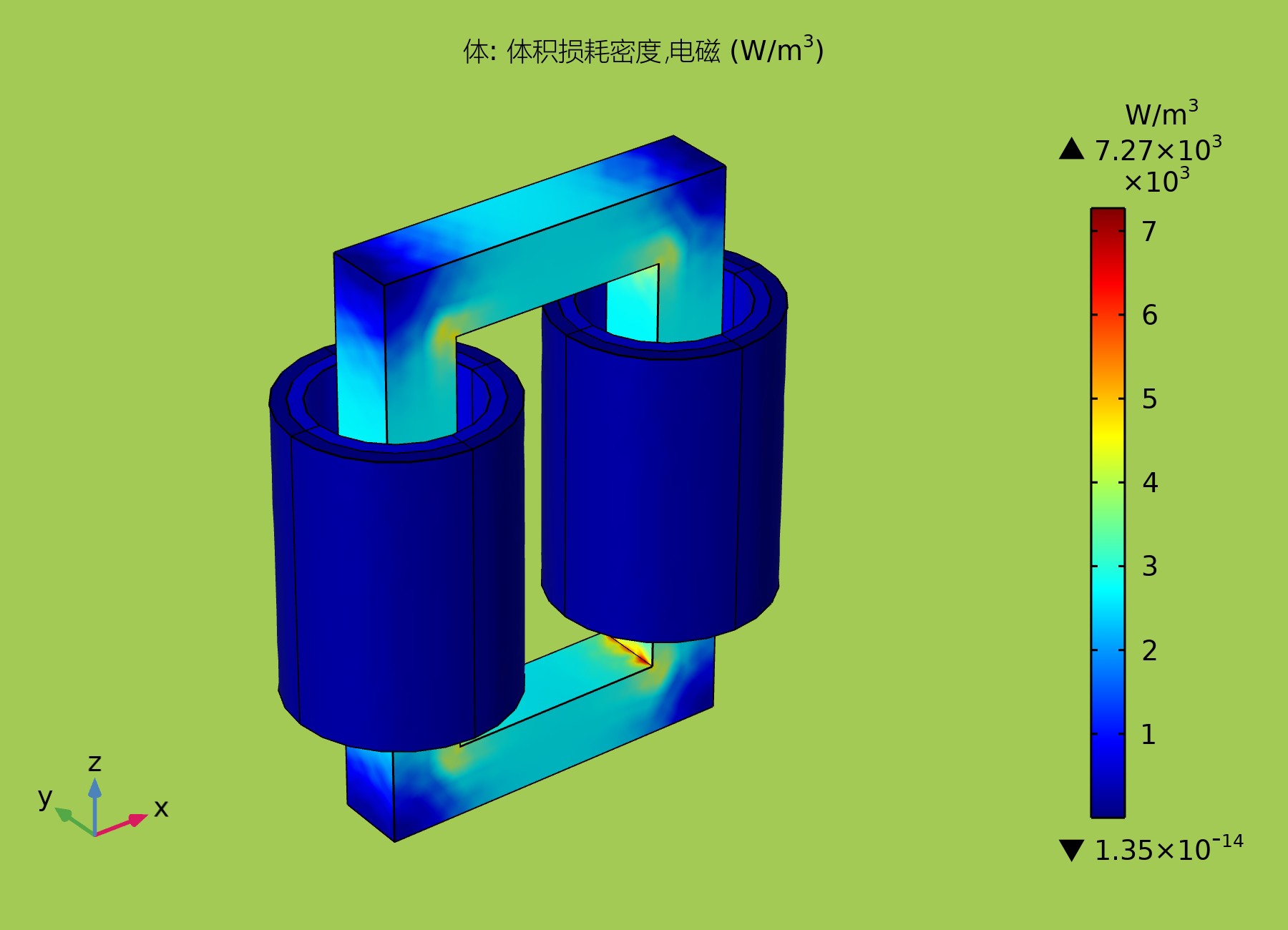

重点来了——损耗计算。电磁损耗主要有两种：铁损和铜损。在感应加热模型中，涡流损耗的计算公式长这样：

Q_eddy = 0.5 * sigma * (dA/dt)^2; // 涡流损耗密度

但实际在软件里操作时，直接在电磁物理场设置里勾选"计算损耗"就行。不过得注意网格划分，特别是在趋肤深度区域。用边界层网格能显著提高精度，比如这样设置：

mesh.feature().create("boundaryLayer", "BoundaryLayer");
mesh.feature("boundaryLayer").set("thickness", "delta_skin*2");
mesh.feature("boundaryLayer").set("numberLayers", 5);

这里delta_skin是趋肤深度，用sqrt(2/(omegamusigma))算出来的。网格层数别省，至少3层起步，否则损耗计算能差出量级。

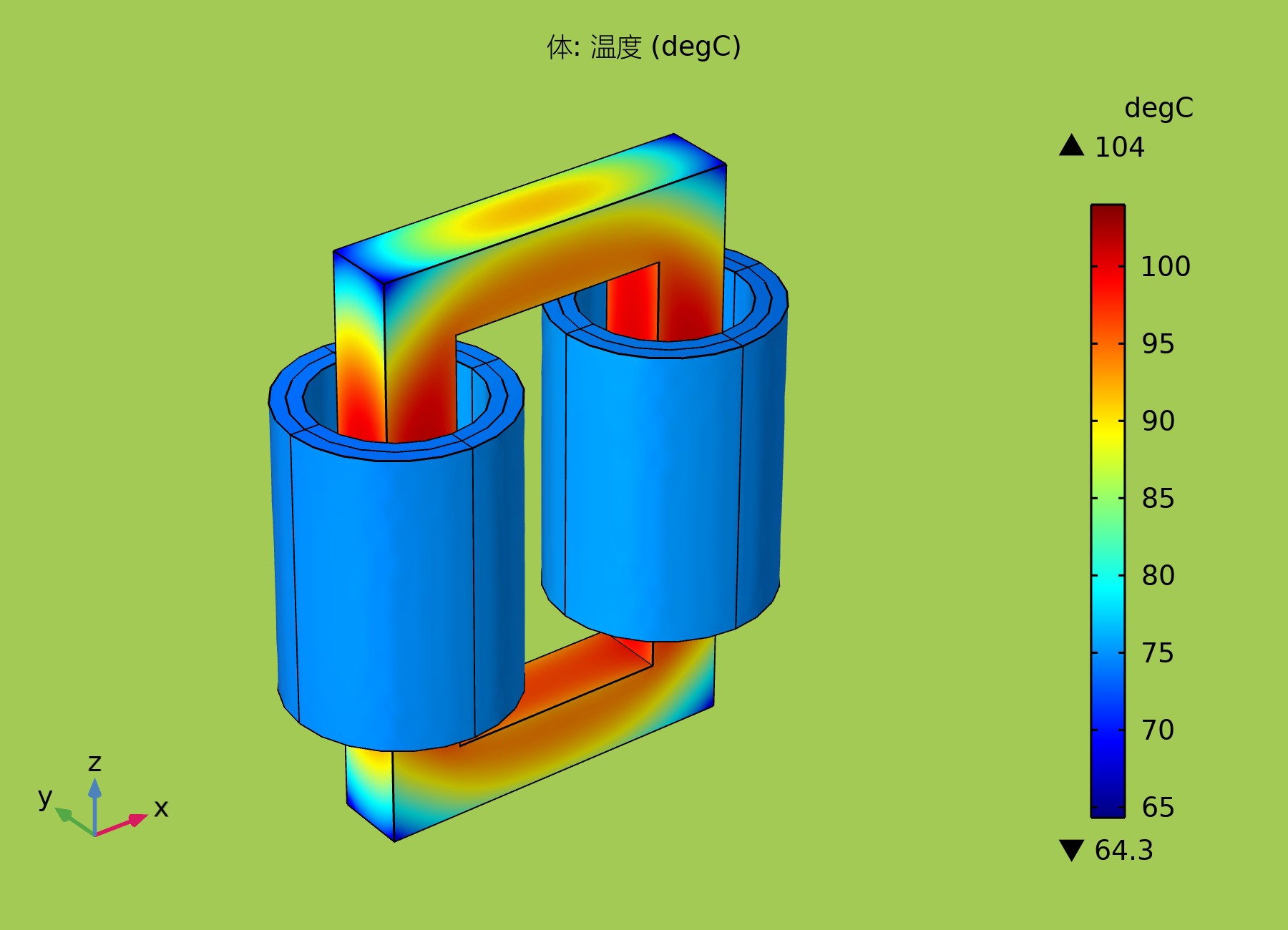

热耦合部分才是真·魔鬼细节。要把电磁损耗作为热源导入热传导方程：

model.physics.create("ht", "HeatTransfer", "geom1");
model.physics("ht").feature().create("hs1", "HeatSource", 3);
model.physics("ht").feature("hs1").set("Q", "mfnc.Q_eddy + mfnc.Q_hyst");

这里有个骚操作：可以右键点击热源表达式，选"转换为场函数"，实时查看热源分布是不是符合预期。我之前发现某个角落热源异常，原来是网格畸变导致场强计算抽风。

最后来点实战技巧：跑完仿真别急着收工，在结果里加个探针监控关键点温度变化。用这段代码能自动导出温度曲线：

t = mpheval(model, 't');
T = mpheval(model, 'ht.T');
plot(t, T);
xlabel('时间(s)');
ylabel('温度(℃)');

要是曲线出现剧烈震荡，八成是时间步长设大了或者材料属性突变。这时候把求解器改成向后差分格式，稳定性会好很多。

说个真事：有次仿真空心线圈加热金属管，死活算不出温度场。折腾两天发现是默认的边界条件把辐射换热给漏了，加上表面辐射特征后瞬间正常。所以啊，多物理场仿真就像做菜，少放一味调料就整不出那味儿。
