算术逻辑单元（ALU，Arithmetic Logic Unit）是计算机中央处理器（CPU）的核心组件之一，负责执行所有算术运算和逻辑运算，是 CPU 实现数据处理的 “运算中心”。

一、ALU 的核心功能

ALU 的核心任务是对输入的二进制数据进行运算处理，具体包括两大类操作：

1. 算术运算

• 基本运算：加法（最基础，由加法器实现）、减法（通过补码加法间接实现，即 “被减数 + 负数的补码”）。
• 扩展运算：乘法（通过多次加法和移位实现，如 3×4=3+3+3+3）、除法（通过多次减法 / 加法和移位实现）、增量（+1）、减量（-1）、取负（求补码）等。

2. 逻辑运算

• 基本逻辑操作：与（AND，两输入均为 1 时输出 1）、或（OR，任一输入为 1 时输出 1）、非（NOT，输入取反）、异或（XOR，输入不同时输出 1）。
• 扩展逻辑操作：比较（如判断两个数是否相等、大小关系，结果通过状态标志体现）、移位（左移 / 右移，用于快速乘除 2 的幂或数据对齐）、逻辑测试（如检测某一位是否为 1）等。

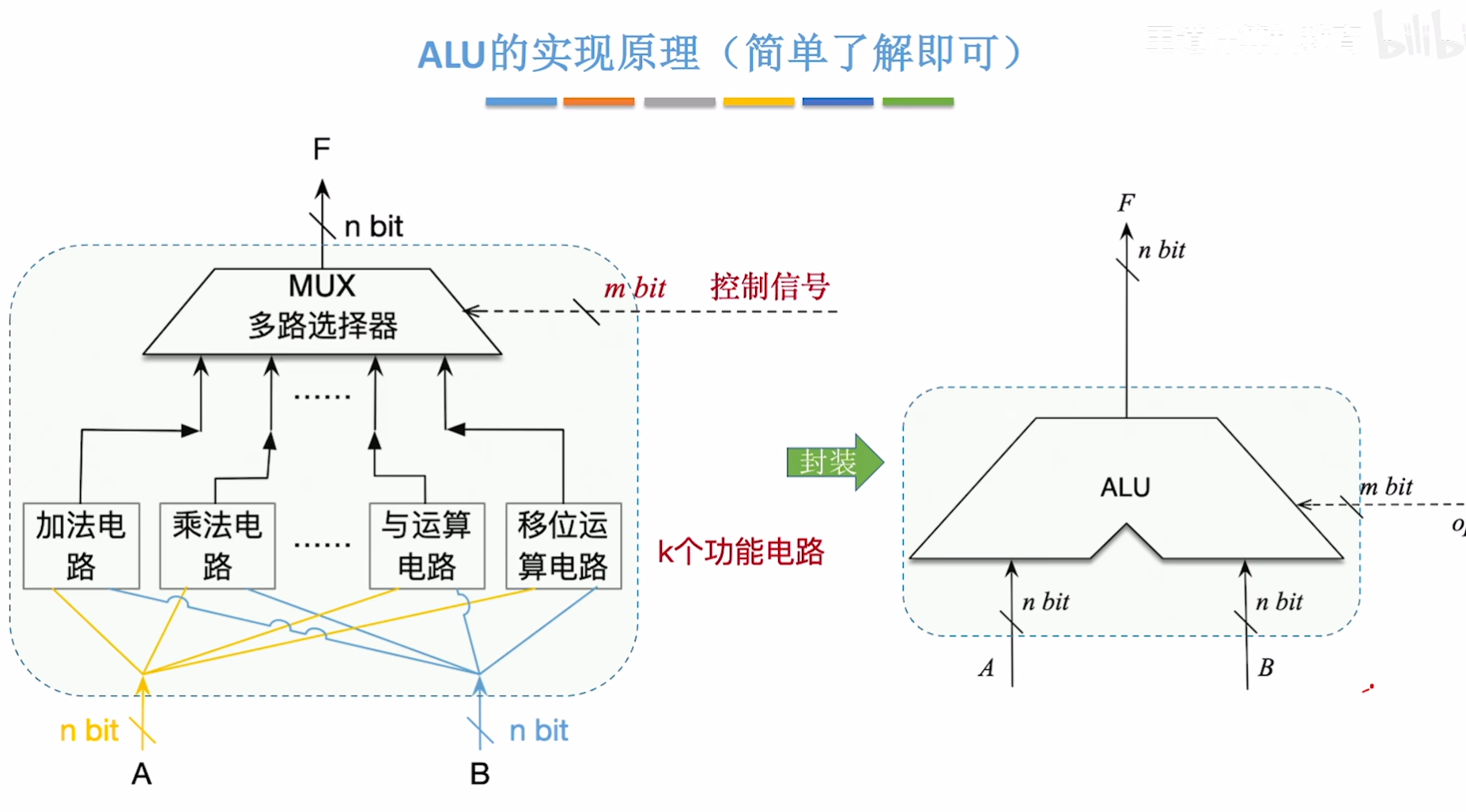

二、ALU 的基本结构

ALU 的结构需支持多种运算的切换，核心组成包括：

1. 输入与控制部分

• 数据输入：通常有两个数据端口（A 和 B），接收待运算的二进制数（位数与 CPU 位数一致，如 32 位 CPU 的 ALU 输入为 32 位二进制数）。
• 控制输入：接收来自 CPU 控制器的 “操作码”（如 4 位操作码可表示 16 种不同运算），用于指定当前执行的运算类型（如 “加法”“与运算”）。

2. 运算核心电路

• 加法器：实现加法运算的基础电路（如超前进位加法器以提升速度），是算术运算的核心（减法、乘法等均依赖其扩展）。
• 逻辑运算单元：由与门、或门、异或门等组合而成，实现与、或、异或等逻辑操作。
• 移位电路：通过多路选择器或寄存器实现数据的左移、右移（包括算术移位和逻辑移位）。
• 进位 / 标志生成电路：在算术运算中计算进位（加法）或借位（减法），并生成状态标志（如进位标志 CF、零标志 ZF、符号标志 SF 等）。

三、ALU 的工作原理

ALU 的工作过程由 CPU 控制器协调，步骤如下：

1. 指令解析：控制器从指令寄存器中取出指令，解析出需要执行的运算类型（如 “ADD A, B” 表示加法），生成对应的控制信号（操作码）。
2. 数据输入：控制器从通用寄存器或内存中取出操作数 A 和 B，通过数据总线送入 ALU 的输入端口。
3. 运算执行：ALU 根据控制信号（操作码）选择对应的运算电路（如加法器、逻辑门），对 A 和 B 执行运算。例如：
   • 若为加法运算，加法器计算 A+B，并生成进位标志；
   • 若为与运算，逻辑单元计算 A AND B，无进位标志。
4. 结果存储：运算完成后，ALU 将结果通过数据总线送往目标寄存器（如累加器），同时将状态标志送往状态寄存器。

 算术逻辑单元（ALU）是 CPU 中负责 “实际运算” 的核心模块，通过整合加法器、逻辑门等电路，实现算术和逻辑运算，并生成状态标志辅助程序控制。其设计和性能是 CPU 能力的核心体现，也是计算机处理数据的基础。
