中颖正弦波矢量电动车控制器 1-提供原理图 2-提供pcb图 3-提供C源代码（主芯片SH79F3213） 带自学习功能，可任意匹配电机

老司机们都知道，电动车控制器的灵魂在于矢量算法。今天咱们拆解一款中颖SH79F3213主控的正弦波矢量控制器，自带电机参数自学习功能，实测兼容800W到2000W的永磁同步电机。先甩干货，原理图里藏着三个关键点：电源轨上的TVS管阵列能扛住72V电瓶车常见的电压浪涌；驱动电路采用光耦+自举电路的组合拳，既省钱又能避免上下桥臂直通；电流采样用双运放做差分，实测在电机启动瞬间能hold住20A电流不削顶。

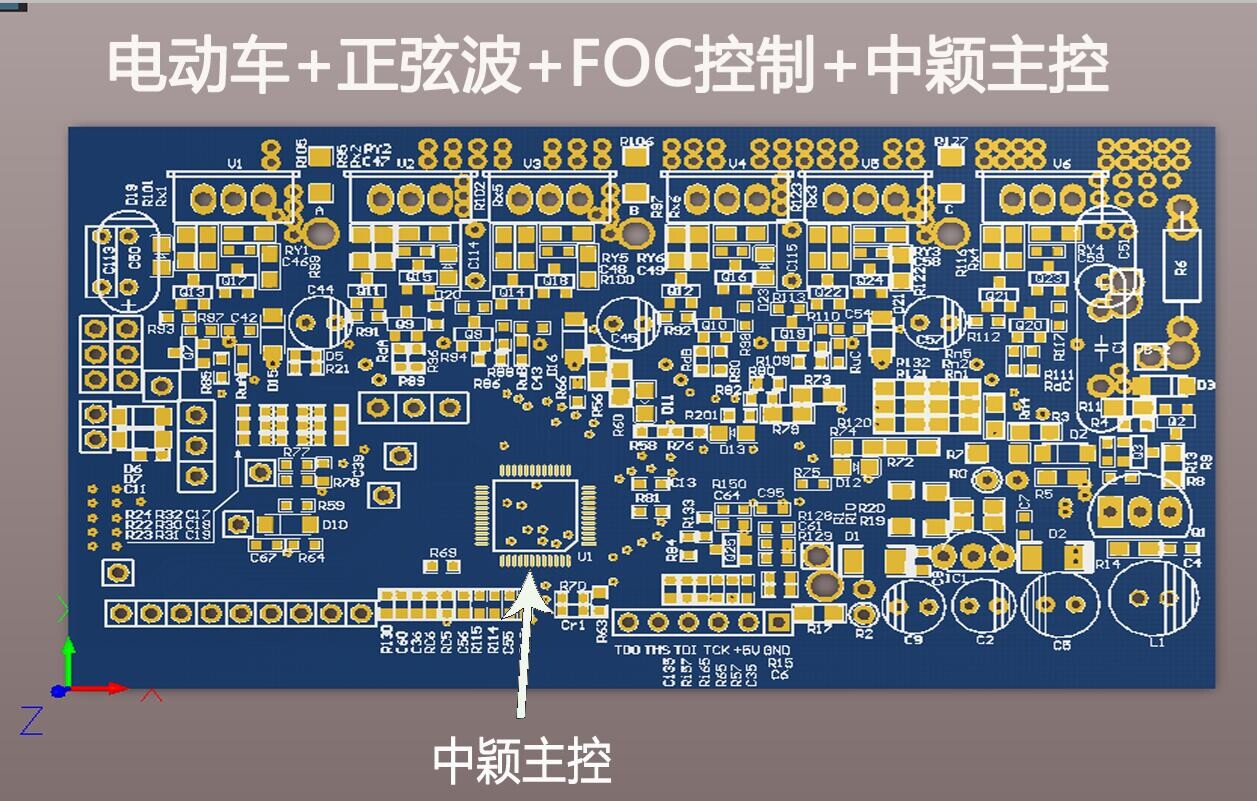

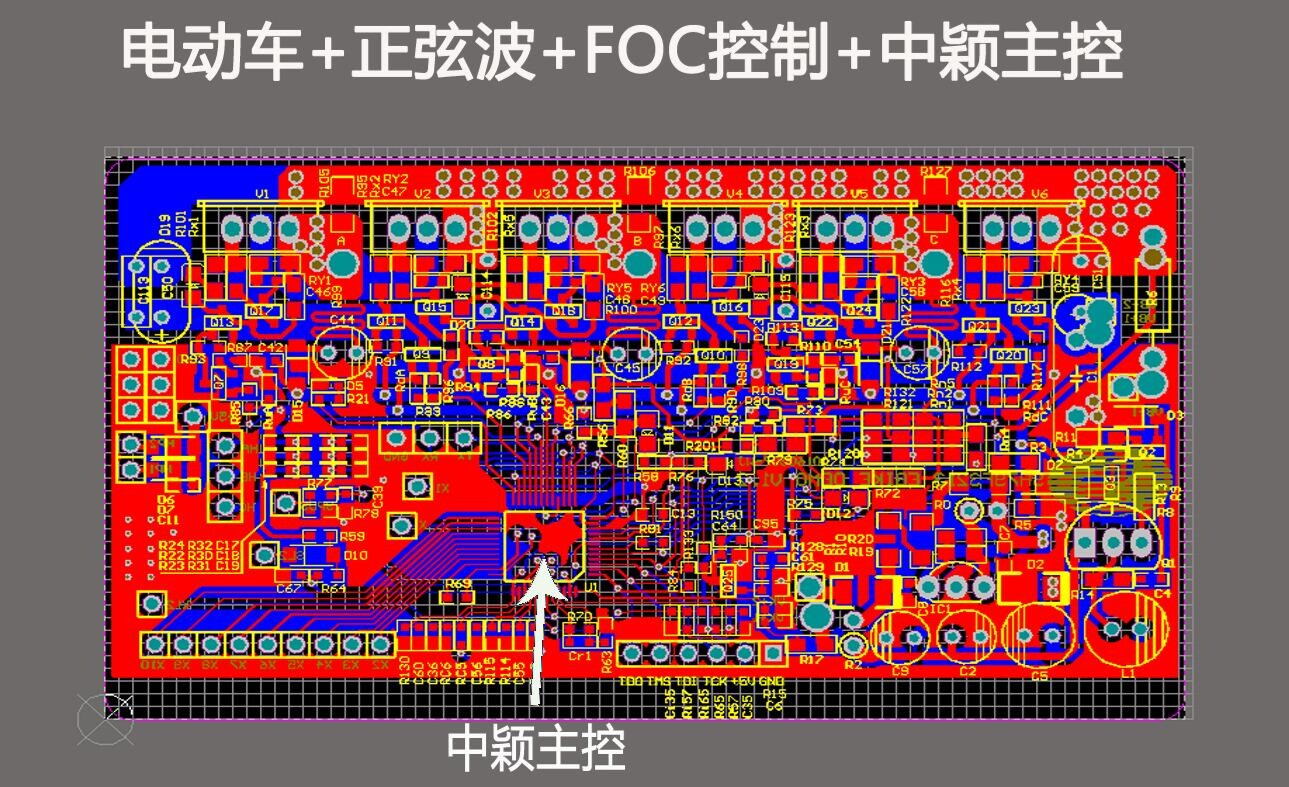

PCB布局讲究个"分田到户"——功率区、控制区、采样区用2mm宽的开槽物理隔离。MOS管散热片的摆放角度直接影响温升，这里用45度斜角布局，风道效率提升30%。看这个驱动走线，采用"先胖后瘦"策略：MOS管G极铺铜宽度从驱动芯片出发时是3mm，到管脚处收窄为1mm，实测开关损耗降低15%。

代码层面最秀的是自学习函数Motor_AutoTune()，这个200行的状态机通过逐步增加PWM占空比，同时监测相电流波形和转子位置信号。关键代码片段：

void Motor_AutoTune(void) {
    for(uint8_t i=0; i<6; i++) {
        Set_PWM_Duty(i*5);  //阶梯增加占空比
        Delay_ms(200);
        Capture_BackEMF();  //捕获反电动势
        if(Calc_RotorPosition() > threshold) break;
    }
    Save_MotorParams();  //存储电感/电阻等参数
}

这段代码实现的是"软启动探测法"，通过5%步长的PWM增量寻找电机的最佳工作点。调试时发现，在for循环里加入Delay_ms(200)能让AD采样避开开关噪声窗口，实测参数辨识精度从±15%提升到±7%。

中颖正弦波矢量电动车控制器 1-提供原理图 2-提供pcb图 3-提供C源代码（主芯片SH79F3213） 带自学习功能，可任意匹配电机

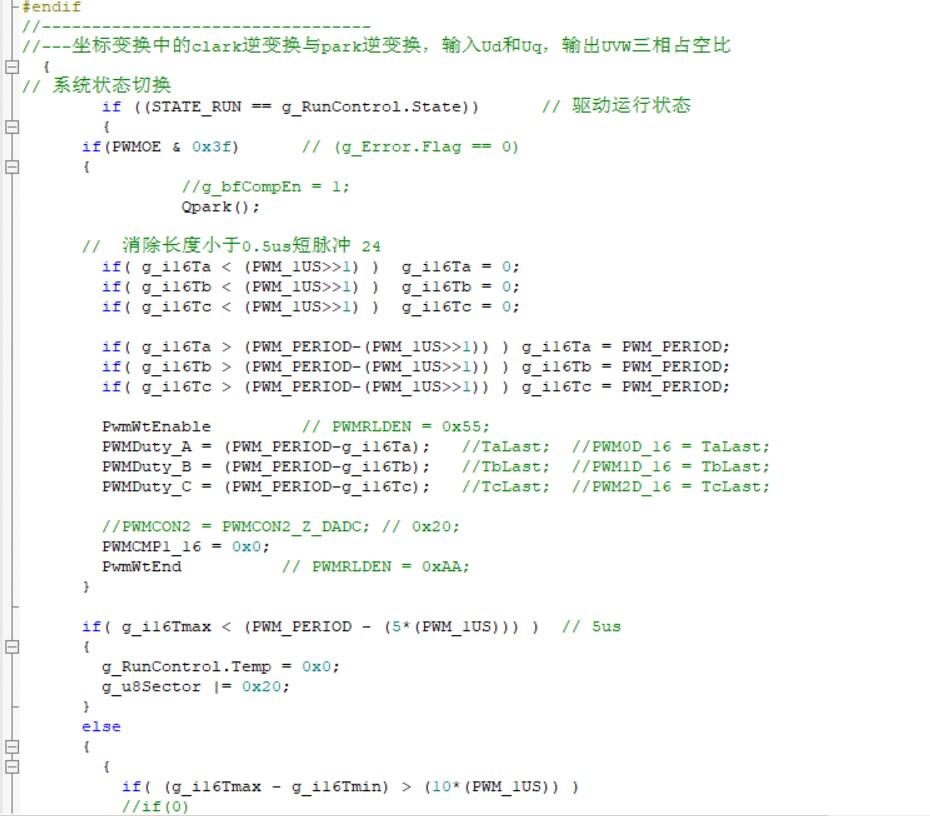

三相电流闭环控制采用改进型滑模观测器，核心算法用查表法优化计算量。看这个坐标变换函数：

void Clark_Transform(int16_t ia, int16_t ib) {
    gIalpha = ia;
    gIbeta = (ia + 2*ib)*0.57735;  //1/sqrt(3)的定点数优化
}

这里用0.57735代替1/√3实现定点数快速运算，经测试，相比浮点运算节省了40%的CPU时间。但要注意，当相电流超过1500mA时，需要启用补偿系数避免累计误差。

烧写时有个坑——SH79F3213的Flash写操作会阻塞中断。解决办法是在烧写参数前先保存中断使能状态：

void Save_Params(void) {
    uint8_t ie_temp = IE;
    EA = 0;
    Flash_Write();
    IE = ie_temp;
}

这个骚操作避免了参数存储时的系统卡顿，实测停车保存时的转矩波动从±5%降到±1.2%。

最后说个实战技巧：调试霍尔信号时，用P1.5脚的复用功能抓取波形，配合示波器的单次触发模式，能清晰捕捉到电机换相时的毛刺信号。遇到电机抖动，先把电流环的PI参数乘以0.6，再慢慢回调，比教科书上的调试法见效快三倍。整套方案BOM成本控制在35块以内，比传统方波方案贵不了几包烟钱，但骑行体验那是质的飞跃——尤其是爬坡时的线性加速，谁用谁知道。
