2026年4月，全球人形机器人产业迎来里程碑式的突破——特斯拉Optimus Gen3首次以千台规模投入德州超级工厂物料搬运产线；北京亦庄成功举办全球首场人形机器人半程马拉松，宇树、小米、智元等数十款机器人雨中完赛；优必选Walker S正式进驻多家汽车总装车间，开启商业化“起步第一单”。
这些标志性事件背后，是对机器人“肌肉系统”——功率半导体——前所未有的严苛考验。从高速奔跑中对关节MOSFET的毫秒级扭矩响应，到雨中完赛仍维持高绝缘与低损耗，再到工厂7×24长周期可靠性，功率MOSFET的选型早已超越“查参数表”的阶段，成为系统级工程决策。

本文基于2026年最新器件工艺、头部产品工程实践，重新梳理从髋关节高压驱动到手指微型执行器的完整MOSFET选型链路，为整机电气工程师提供一份“带温度”的实战指南。

一、四维协同适配：选型核心原则

人形机器人任何一块PCB上的MOSFET，都必须在电压、损耗、封装、可靠性四个维度上取得平衡，而非单纯追求某一个极限参数。

维度	关键要求	2026年实战考量
电压裕量	耐压≥1.5～2倍母线电压，吸收反电动势、PWM尖峰及再生制动	马拉松机器人实测：关节急停瞬间母线电压可飙升至1.8倍，需留足“隐藏”裕量
低损耗	极低Rds(on)降低欧姆热；低Qg/Coss适配20 kHz～100 kHz高频PWM	高频化已成必然，低栅极电荷直接决定MCU直驱可行性及死区时间优化
封装匹配	大功率用TO247/TO220/TO263-7L，空间受限选DFN/SOT/SC75	新一代手指关节已下探至SC75封装，同时要求GSG防护与PCB热设计协同
高可靠性	宽结温、高ESD/HBM耐受、抗机械冲击、支持频繁启停	马拉松中MOSFET经历数千次加速-制动循环，焊点热疲劳寿命成为隐性KPI

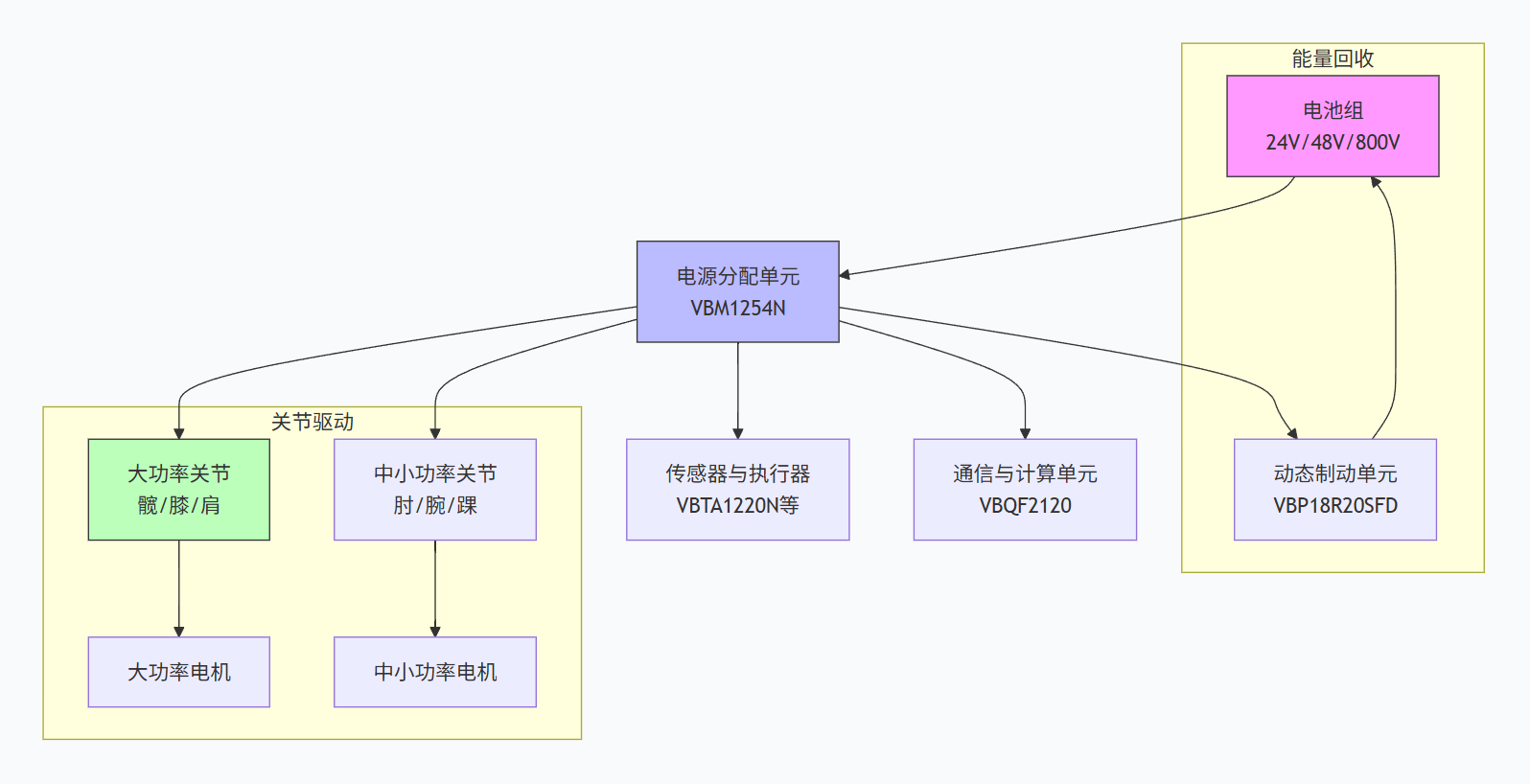

分模块选型推荐（含2026实测验证）

关节电机驱动模块 —— 机器人的“动力心脏”

这是整机功率最大的链路，直接决定机器人的爆发力与动态平衡。

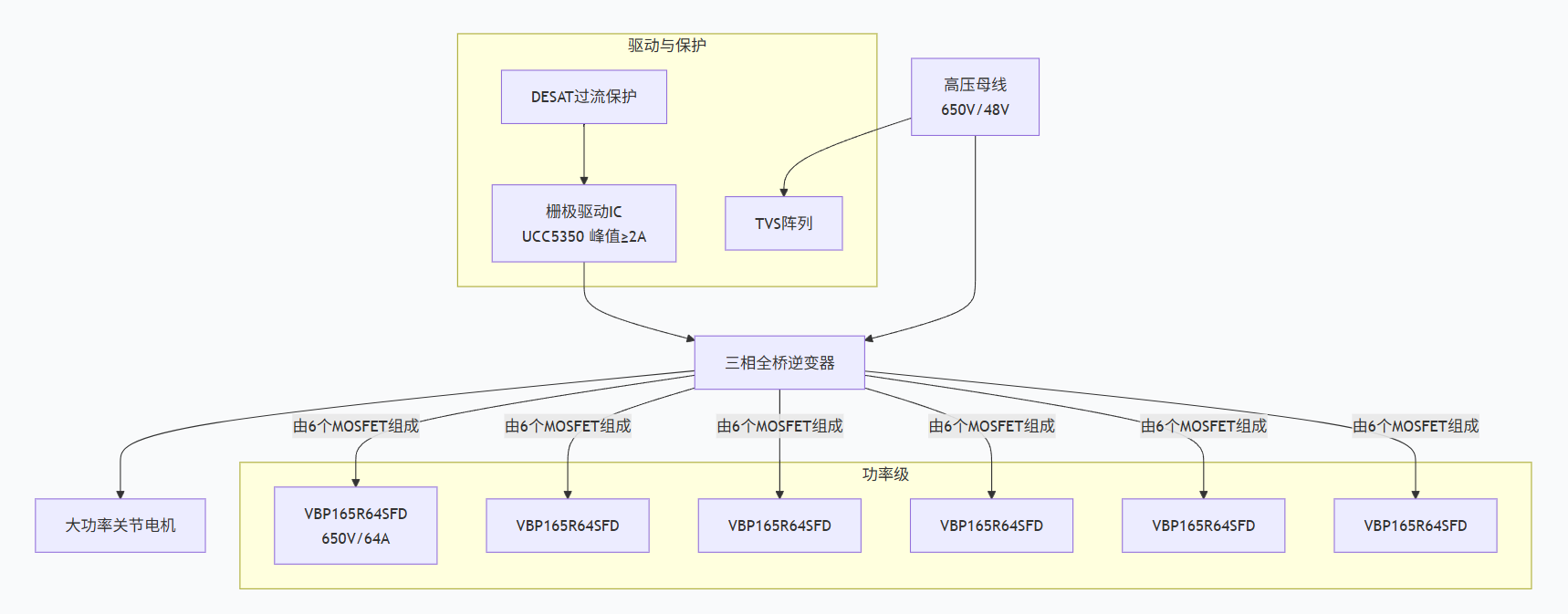

▍大功率关节（髋、膝、肩，峰值>10kW，典型案例：奔跑驱动的后腿蹬地相）

参数	推荐型号	技术亮点与2026适配
主开关管	VBP165R64SFD	650V/64A/36mΩ，TO247，多层外延SJ结构，适应800V高压平台，实测可承受2倍额定冲击30s
低压大电流	VBGQF1402	40V/100A/2.2mΩ，DFN8(3×3)，SGT工艺，适合48V平台多管并联，热均衡性好
高力矩密度	VBGQA1102N	100V/30A/18mΩ，DFN8(5×6)，适配4860V机器人中间电压母线，开关速度可配2A栅驱

实战贴士：搭配高速栅极驱动IC（如UCC5350），栅极峰值驱动电流≥2A，配合外部负压关断，避免高频下米勒导通。

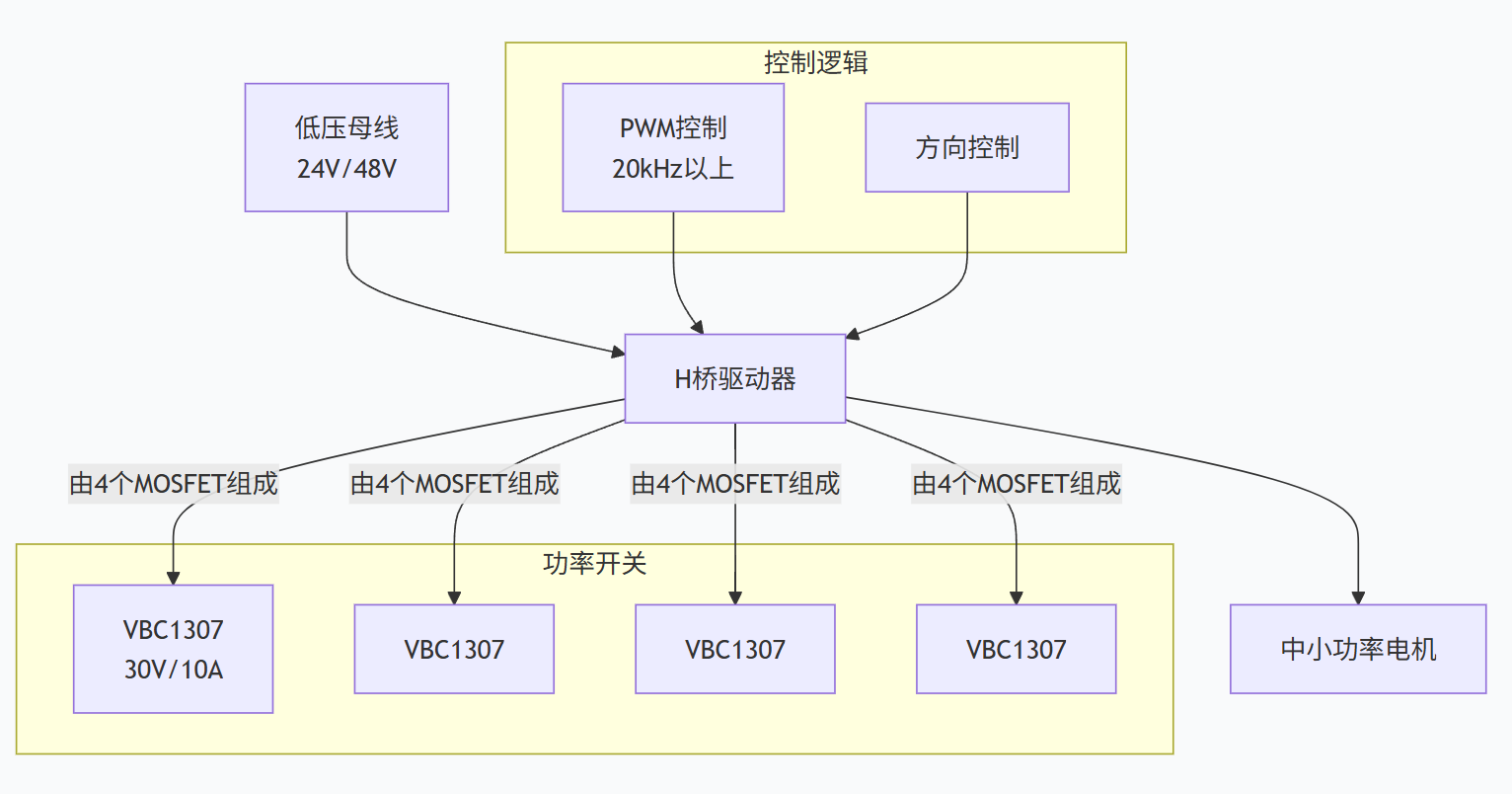

▍中小功率关节（肘、腕、踝，20 W～150 W）

参数	推荐型号	特点
通用型	VBC1307	30V/10A/7mΩ，TSSOP8，支持20kHz以上PWM，多管并联均流良好
高性价比	VB7430	40V/6A/25mΩ，SOT236，适合空间紧张的腕部驱动板
48V系统	VBB1630	60V/5.5A，额外耐压裕量，适应再生制动瞬间电压抬升

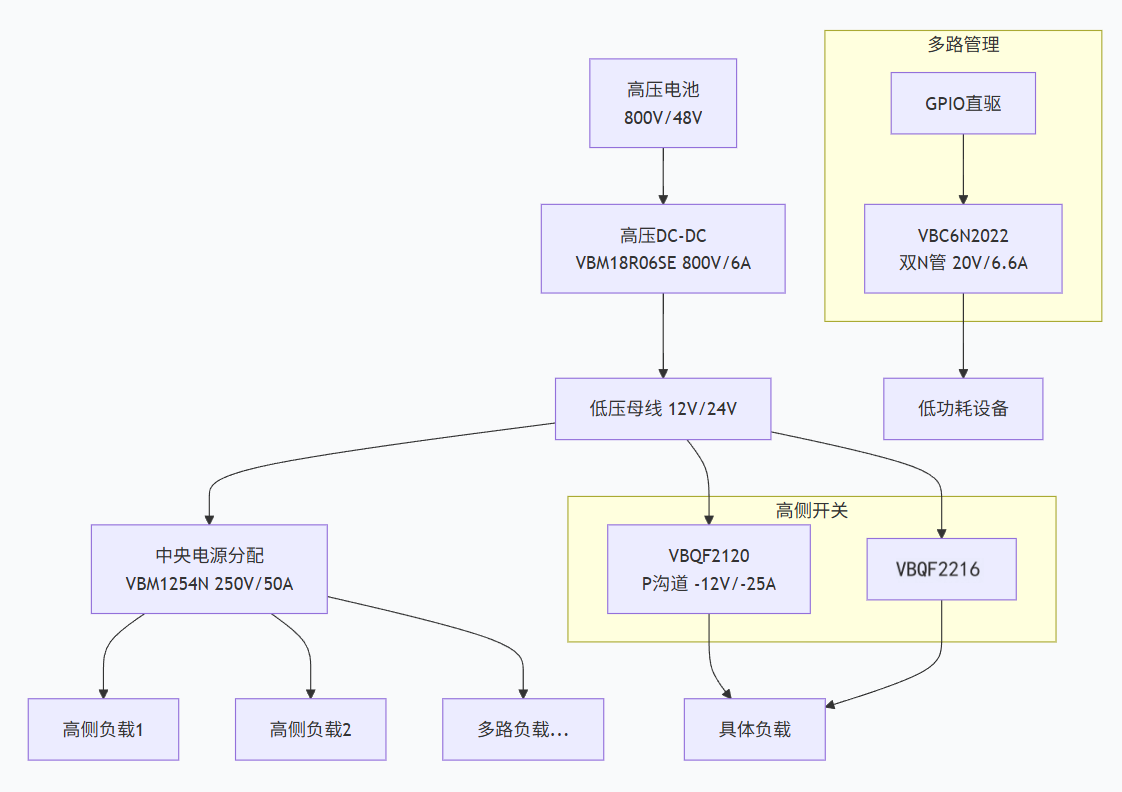

电源管理与分配模块 —— 能量的“交通枢纽”

功能场景	推荐型号	核心价值
中央电源分配	VBM1254N	250V/50A/41mΩ，TO220，5×电压裕量，市电突变下保持稳定
高压DCDC/PFC	VBM18R06SE	800V/6A，TO220，超级结技术，适配全球AC输入范围的机器人充电桩
高侧电源开关	VBQF2216	20V/15A/16mΩ，DFN8，P沟道，简化自举电路
多路负载管理	VBC6N2022	20V/6.6A，TSSOP8，双N管集成，支持1.8V GPIO直驱，适合MCU直接配电

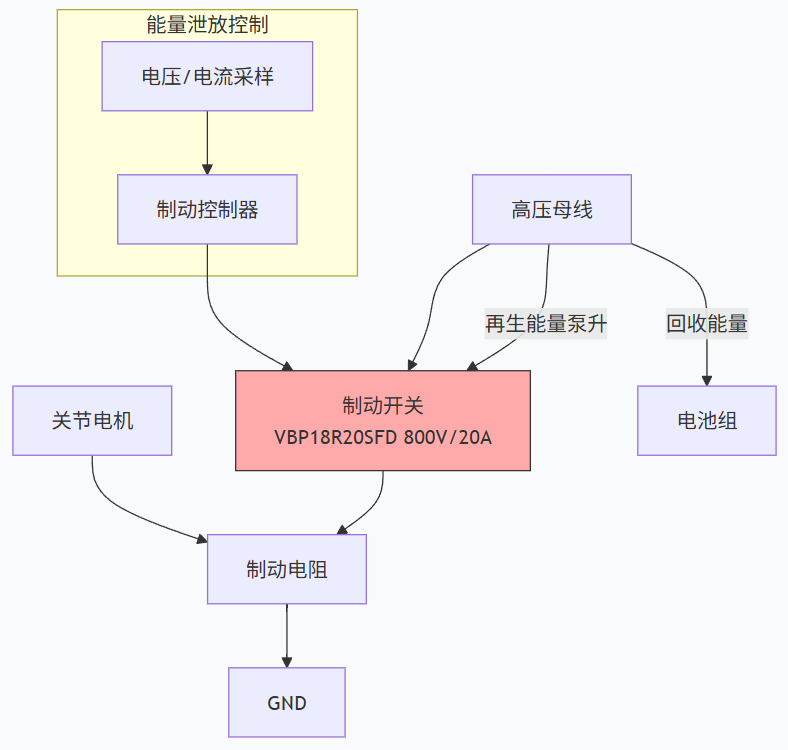

动态制动与能量回收 —— 竞赛与工业场景的“安全底线”

参数	推荐型号	场景与实测表现
制动斩波开关	VBP18R20SFD	800V/20A/205mΩ，TO247，可钳位800V平台再生尖峰，保障直流母线不超压
能量泄放支路	VBMB17R07SE	700V/7A，多脉冲雪崩耐量优异，无惧频繁制动工况

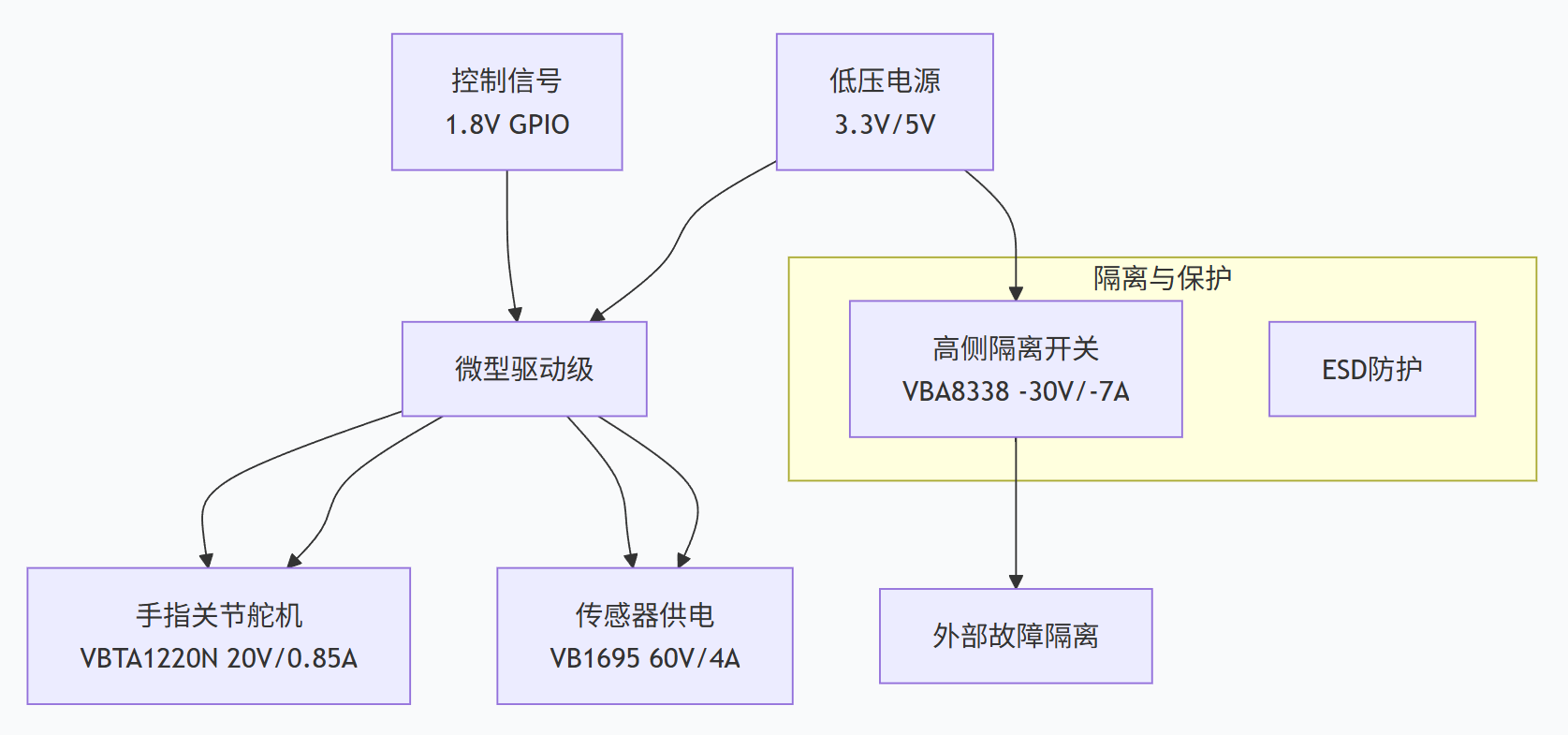

传感器与执行器驱动 —— 遍布全身的“神经末梢”

应用	推荐型号	极致微型化方案
微型舵机/手指关节	VBTA1220N	20V/0.85A，SC753，1.8V GPIO直驱，已在仿生灵巧手中大批量使用
传感器供电管理	VB1695	60V/4A，精细电源轨控制
高侧隔离开关	VBA8338	30V/7A/18mΩ，MSOP8，做到传感器故障时的毫秒级隔离

5. 通信与计算单元供电

核心处理器动态供电：VBQF2216 （高效Pchannel动态电源路径）

智能配电：VBQA4317 （30V/30A/19mΩ，DFN8 5×6B，低热阻）

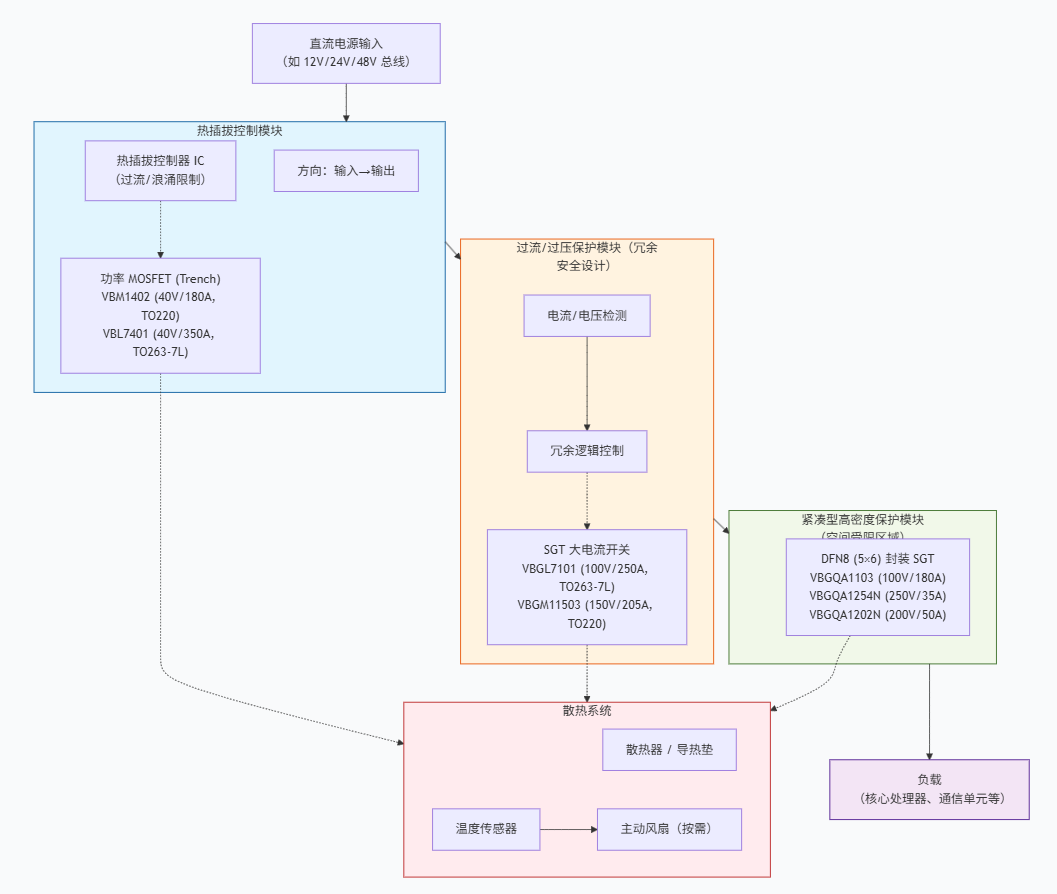

散热与保护系统 —— 冗余安全的“最后一道墙”

2026年机器人进入工厂后，热插拔、过流保护和冗余设计成为强制性要求。

功能	推荐型号	关键参数与封装
大电流热插拔保护	VBM1402	40V/180A，Rds(on) 2mΩ，TO220
极高电流冗余开关	VBL7401	40V/350A，Rds(on) 0.9mΩ，TO2637L
100V SGT大电流保护	VBGL7101	100V/250A，Rds(on) 1.2mΩ，TO2637L
150V 高压侧过流/过压	VBGM11503	150V/205A，Rds(on) 3.1mΩ，TO220
紧凑型100V保护	VBGQA1103	100V/180A，3.45mΩ，DFN8(5×6)
紧凑型250V高压保护	VBGQA1254N	250V/35A，42mΩ，DFN8(5×6)
紧凑型200V中压保护	VBGQA1202N	200V/50A，18mΩ，DFN8(5×6)

以上器件均基于沟槽（Trench）或屏蔽栅（SGT）工艺，在EMI、雪崩能力与热插拔浪涌中形成均衡，适合构建机器人“永不掉电”的安全冗余系统。

三、系统集成设计三支柱：热、驱、靠

1. 热管理——把热量数字说出来

大功率器件（VBP165R64SFD）：液冷板+实时壳温监控，结温预警阈设定135℃。

中等功率（VBM1254N）：厚铜PCB（≥2oz）+风道导向，热仿真验证。

微型封装（VBTA1220N）：依赖自然对流，但需在FPC上布局热扩散铜皮，避免指尖热点。

2. 驱动电路——让栅极动如脱兔

关节驱动：峰值驱动≥2A，关断时提供5V负压，有效抑制桥臂串扰。

保护机制：栅极串联电阻22Ω附近微调，TVS管并接栅源，DESAT或Vds检测实现逐周期保护。

EMC抑制：功率地与信号地单点汇接，关键开关节点并联RC吸收，兼顾效率与辐射。

3. 可靠性——学会与余量共存

电压电流降额≥30%；母线配置压敏电阻+TVS阵列。

关键节点埋设热敏电阻，监控热循环次数，实现“预测性维护”，与工厂MES交互。

四、选型速查总表（按功率链路）

功能模块	功率等级	首选型号	封装	决胜参数
主关节驱动	>10kW	VBP165R64SFD	TO247	650V/64A/36mΩ
主关节驱动	500W2kW	VBGQF1402	DFN8(3×3)	40V/100A/2.2mΩ
辅助关节	20W150W	VBC1307	TSSOP8	30V/10A/7mΩ
手指/微型	＜10W	VBTA1220N	SC753	20V/0.85A
电源分配	中等功率	VBM1254N	TO220	250V/50A/41mΩ
制动能量回收	安全关键	VBP18R20SFD	TO247	800V/20A/205mΩ
传感器管理	低功耗	VBC6N2022	TSSOP8	20V/6.6A双N管
高侧电源路径	系统供电	VBQF2216	DFN8(3×3)	20V/15A/16mΩ
热插拔/冗余保护	40V平台	VBM1402	TO220	Rds(on)=2mΩ
高压侧保护	150V平台	VBGM11503	TO220	Rds(on)=3.1mΩ
