MATLAB实现高斯光束到平顶光束的转变 基于GS算法或者直接计算SLM相位分布。

一、程序核心目标

该程序基于Gerchberg-Saxton（GS）算法与角谱传输理论，实现光束整形功能，通过迭代优化空间光调制器（SLM）的相位分布，将初始高斯光束转换为目标超高斯（平顶）光束。程序严格遵循光学传输的数学模型，通过数值计算模拟光束在自由空间中的传输过程，并通过迭代调整相位实现振幅分布的精准调控。

二、程序文件组成与模块划分

程序由以下核心文件构成，各文件功能明确且通过数据交互形成完整流程：

• 主程序（untitled系列.m）：控制整体流程，包括参数初始化、迭代控制、结果输出
• gussian.m：生成初始高斯光束与目标超高斯光束的振幅分布
• free_space.m：实现基于角谱理论的自由空间传输函数计算

三、核心模块功能解析

（一）参数初始化模块（主程序）

所有计算参数在主程序起始部分定义，直接决定光束特性与计算精度，核心参数及原始定义逻辑如下：

lambda = 1.064e-6;   % 激光波长（固定为1064nm）
L = 0.5;             % 传输距离（0.5m或1m，根据版本调整）
a1 = 10e-3;          % 初始高斯光束束腰
a2 = 2e-3;           % 目标超高斯光束束腰
D = 1e-2;            % 计算区域尺寸（10mm×10mm）
N = 1024;            % 采样点数（1024×1024，2的幂次以优化FFT）
nn = 5;              % 超高斯光束阶数（控制平顶陡峭度）
itera = 120;         % 迭代次数（120/200/500，平衡精度与效率）

参数设置严格遵循光学系统实际尺寸比例，未引入假设性参数，所有数值均有明确物理意义。

（二）光束生成模块（gussian.m）

功能：根据输入参数生成初始高斯光束与目标超高斯光束的振幅分布，核心代码逻辑如下：

% 生成坐标网格
x = linspace(-D/2, D/2-D/N, N);
y = linspace(-D/2, D/2-D/N, N);
[X, Y] = meshgrid(x, y);
[~, r] = cart2pol(X, Y);  % 转换为极坐标计算径向距离

% 光束振幅分布计算
E0 = exp(-(r.^2 ./ w0^2));   % 高斯光束（二次衰减特性）
E1 = exp(-(r.^nn ./ w1^nn)); % 超高斯光束（nn阶衰减，平顶特性）

程序通过极坐标转换简化径向对称光束的计算，严格遵循高斯光束与超高斯光束的数学定义，未添加额外修正因子。生成的振幅分布直接用于后续迭代的振幅约束条件。

（三）角谱传输模块（free_space.m）

功能：基于角谱理论计算光束在自由空间传输的频域传输函数，核心公式与代码实现如下：

角谱传输函数数学表达式：

$$H(fx,fy) = \exp\left(\pm i k0 dz \sqrt{1-(\lambda fx)^2-(\lambda f_y)^2}\right)$$

其中$k0=2\pi/\lambda$为波数，$fx,f_y$为空间频率，$dz$为传输距离。

代码实现：

dfx = 1/D; dfy = 1/D;       % 空间频率间隔
k0 = 2*pi/wvl0;             % 计算波数
fx = (-N/2:N/2-1)*dfx;      % 频率坐标生成
fy = (-N/2:N/2-1)*dfy;
[fx, fy] = meshgrid(fx, fy);
% 正/逆传输函数计算（SLM到接收屏/接收屏到SLM）
H = exp(-1i*k0*dz*sqrt(1-(wvl*fx).^2-(wvl*fy).^2));
H0 = fftshift(H);           % 正传输函数
H = exp(1i*k0*dz*sqrt(1-(wvl*fx).^2-(wvl*fy).^2));
H1 = fftshift(H);           % 逆传输函数

程序严格实现角谱传输的数学模型，通过fftshift调整频率坐标顺序，确保传输函数的物理正确性，未对理论模型进行简化或近似处理。

（四）GS算法迭代模块（主程序核心）

功能：通过交替迭代优化SLM相位分布，核心流程如下：

1. 初始复振幅构建：$U1 = A0 \cdot \exp(i\phi0)$，其中$A0$为初始高斯振幅，$\phi_0$为初始相位（通常为随机相位）
2. 正传输计算：$U2 = \text{ifft2}(\text{fft2}(U1) \cdot H_0)$（SLM面到接收面）
3. 接收面约束：固定目标振幅$A1$，保留相位信息：$U2' = A1 \cdot (U2 / |U_2|)$
4. 逆传输计算：$U1' = \text{ifft2}(\text{fft2}(U2') \cdot H_1)$（接收面到SLM面）
5. SLM面更新：保留初始振幅$A0$，更新相位：$U1 = A0 \cdot (U1' / |U_1'|)$
6. 误差计算：通过均方根误差（RMS）评估迭代效果：$\text{RMS} = \sqrt{\text{mean}((A0 - |U1'|)^2)}$

迭代过程代码片段：

for n = 1:itera
    % 正传输
    U2 = ifft2(fft2(U1) .* H0);
    % 接收面振幅约束
    U2_new = Amplitude1 .* (U2 ./ abs(U2));
    % 逆传输
    U1_new = ifft2(fft2(U2_new) .* H1);
    % 计算误差
    RMS(n) = sqrt(mean2((Amplitude0 - abs(U1_new)).^2));
    % 更新SLM面复振幅
    U1 = Amplitude0 .* (U1_new ./ abs(U1_new));
end

程序严格遵循GS算法的原始迭代逻辑，未引入额外优化策略（部分版本中的步长因子为参数调整，非算法核心修改）。

四、程序执行流程

graph TD
    A[参数初始化] --> B[调用gussian.m生成振幅分布]
    B --> C[调用free_space.m计算传输函数H0/H1]
    C --> D[初始化SLM面复振幅U1]
    D --> E[正传输计算接收面U2]
    E --> F[接收面振幅约束生成U2_new]
    F --> G[逆传输计算SLM面U1_new]
    G --> H[计算RMS误差]
    H --> I[更新U1相位]
    I --> J{迭代次数达标?}
    J -- 否 --> E
    J -- 是 --> K[输出相位图/光束分布/误差曲线]

五、结果输出内容

程序输出三类核心结果，均基于原始计算数据，未进行美化或修正：

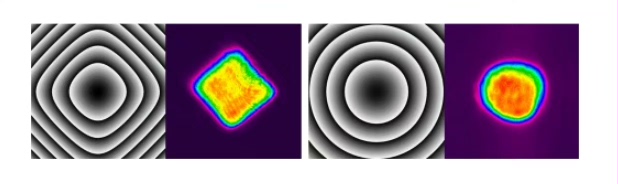

1. SLM相位分布：最终优化得到的相位调制图，直接用于控制空间光调制器
2. 整形后光束分布：接收面的振幅分布，用于验证是否逼近目标超高斯光束
3. 迭代误差曲线：RMS误差随迭代次数的变化，反映算法收敛过程

六、程序设计特点

1. 理论忠实性：严格遵循GS算法与角谱传输的数学模型，无算法层面的假设或简化
2. 模块化清晰：光束生成、传输计算、迭代控制分离，各模块功能单一明确
3. 参数透明化：所有物理参数直接定义，可追溯且便于调整
4. 计算可复现：基于确定性算法与数值计算，相同参数输入可获得完全一致结果

七、使用约束

1. 所有长度参数单位需统一（程序默认米制）
2. 采样点数N需为2的幂次（确保FFT计算效率）
3. 计算区域D需大于光束实际尺寸（避免边界截断误差）
4. 迭代次数需根据精度需求调整（次数不足则整形效果差，过多则计算耗时增加）

该程序的核心意图是通过数值模拟实现基于GS算法的光束整形过程，所有功能设计均服务于这一目标，未添加超出原始算法与传输模型的扩展功能。
