ROS Navigation Stack，作为ROS系统中的一个关键模块，为机器人提供了全方位的二维导航支持。它能够高效处理里程计、传感器数据以及目标位置信息，从而助力机器人安全、迅速地抵达预定目标。

ROS Navigation Stack不仅为移动机器人的路径规划提供了有力的支撑，还极大地简化了开发者集成自定义算法与系统的流程，为优化机器人的导航性能提供了便捷的途径。接下来，我们将全面剖析ROS Navigation Stack的设计理念，并对各个功能包进行细致的解读。

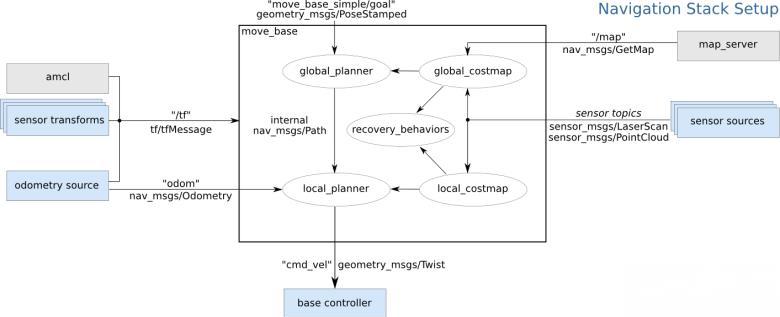

022.ROS Navigation Stack核心组件及其功能

2.1 【 移动_base设计与组件 】

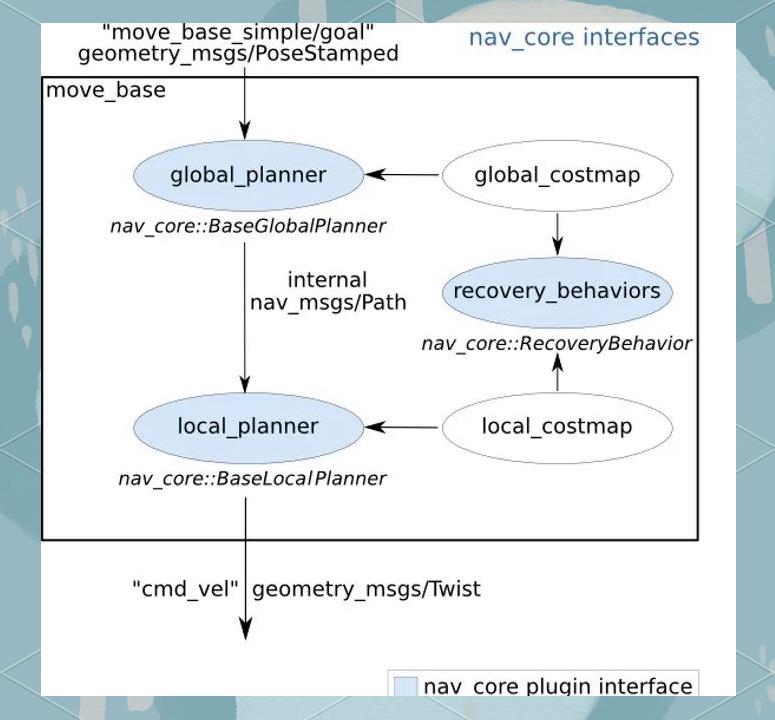

move_base作为ROS Navigation Stack的最顶层，负责整合各个功能模块，是核心组件。它通过SimpleActionServer接收目标点，并负责完成导航任务。该节点支持任何遵循nav_core包中定义的nav_core::BaseGlobalPlanner接口的全局规划器，以及遵循nav_core::BaseLocalPlanner接口的局部规划器。其内部包含三个至关重要的部分：global_planner（全局规划器）、local_planner（局部规划器）和recovery_behaviors（恢复行为）。

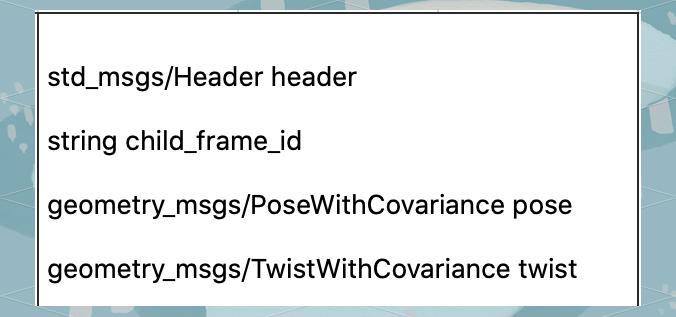

里程计在机器人导航中发挥着至关重要的作用。它能估算机器人在运动过程中的距离和速度，这些信息来源于机器人底盘的轮式编码器。里程计不仅为导航提供关键数据，也为定位提供了关键信息。

传感器数据如激光雷达、IMU和深度相机所获取的信息对于机器人的定位和避障功能至关重要。在利用这些数据时，必须确立传感器参考系与机器人参考系之间的坐标转换关系，即tf变换。

2.2 【 tf的使用 】

tf是一个功能强大的工具，允许用户随时间跟踪多个参考系。它采用树型数据结构，通过时间缓存来维护这些参考系之间的坐标变换关系，确保在定位和导航过程中，能够正确有效地处理不同参考系的信息。

2.3 【 map_server功能 】

map_server是一个提供地图服务的组件，其核心作用在于为导航功能提供必要的地图信息。通过SLAM技术获取的实时地图，需要以话题的形式发布到系统中供其他组件使用。而map_server提供的地图通常采用pgm格式，通过加载yaml配置文件，可以轻松地将地图话题加载到系统中。

2.4 【 amcl算法 】

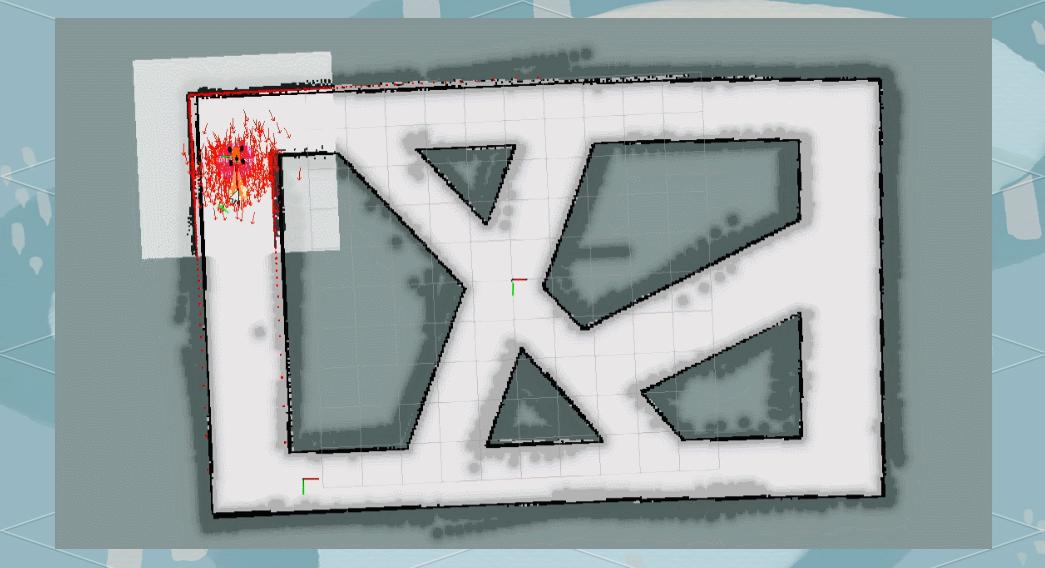

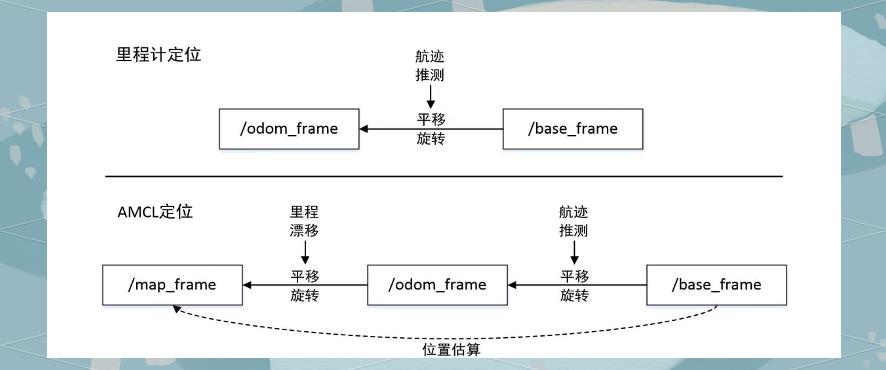

amcl算法在ROS Navigation Stack中提供概率定位方法。它通过在全局地图中广泛撒布粒子，以及动态调整粒子数量来提高定位准确性，并纠正里程计的漂移误差。

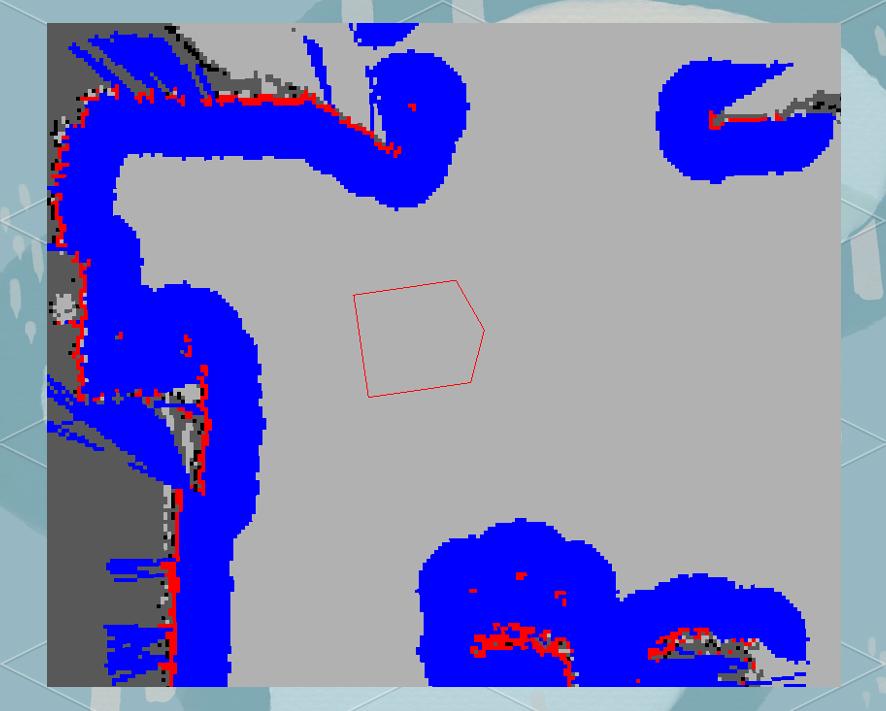

costmap_2d功能包为二维代价地图的创建提供了解决方案。它通过收集传感器数据构建出二维或三维的栅格占用地图，并进一步生成基于占用栅格和用户定义膨胀半径的二维代价地图。此外，该包还支持通过map_server进行代价地图的初始化，采用滚动窗口技术进行局部代价地图的管理。

033.其他组件

3.1 【 move_base执行流程 】

在move_base的执行流程中，状态机负责在规划行为和恢复行为之间进行切换。

3.2 【 nav_core接口 】

nav_core功能包为机器人导航行为提供了通用的接口，定义了三个关键抽象类：BaseGlobalPlanner、BaseLocalPlanner以及RecoveryBehavior。

3.3 【 全局规划器与路径规划 】

global_planner功能包提供了多种路径规划算法，如A和dijkstra，并包含OrientationFilter类，专为路径优化而设计。

3.4 【 局部规划器动态窗口法 】

局部规划器以动态窗口法实现，通过在速度空间中采样多组速度，模拟机器人在这些速度下一定时间内的轨迹来实现规划。

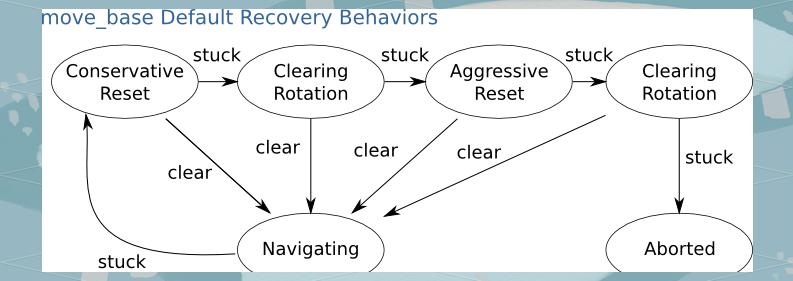

3.5 【 恢复行为的重要性 】

恢复行为在机器人移动过程中至关重要，它们帮助机器人在遇到障碍或偏离路径时，迅速恢复至正常状态并继续任务。

044.总结

ROS Navigation Stack作为一个功能强大的导航系统，为移动机器人提供全面的导航能力和高度的可定制性。本文介绍了其核心组件和重要功能，使读者能够深入理解其设计和实现机制。此外，相关的官方资源和仓库链接也为进一步的研究和学习提供了方向。
