物联网-ATGM336H-6N-22-定位芯片

■ 经度维度

科普-经度维度

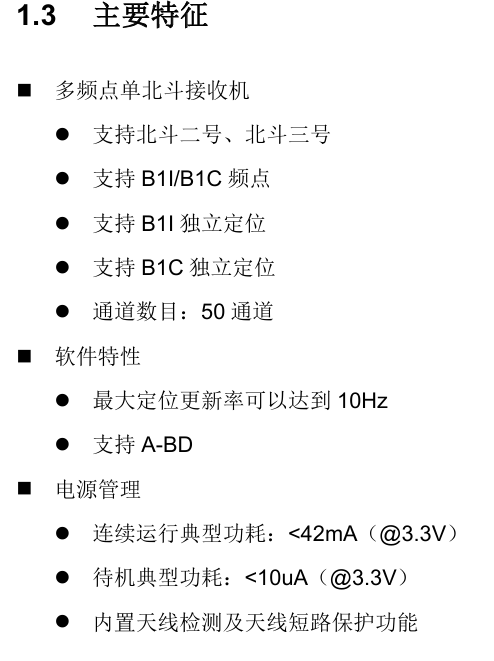

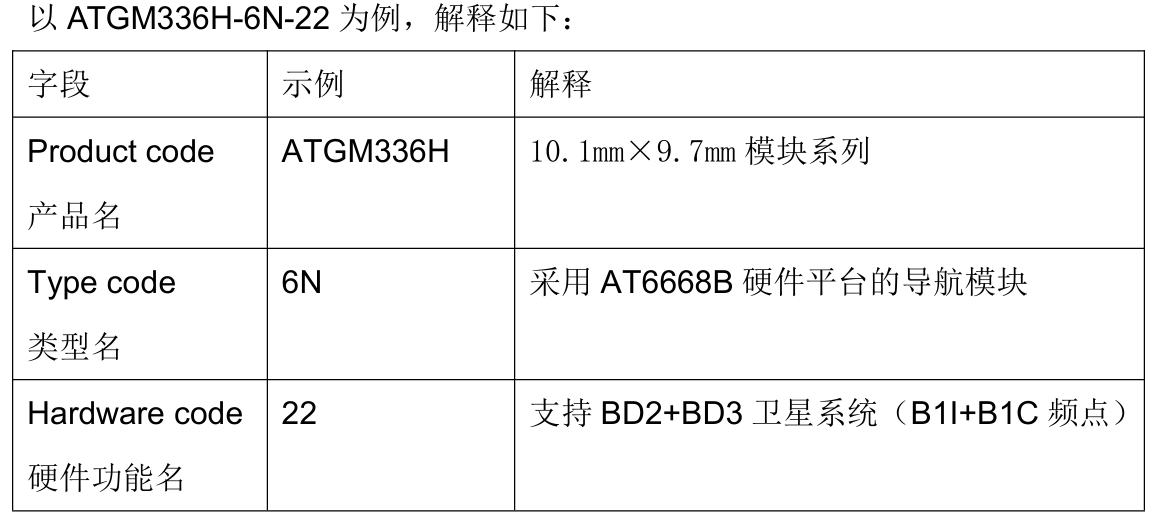

■ ATGM336H-6N 单北斗定位导航模块简介

单北斗定位导航模块用户手册

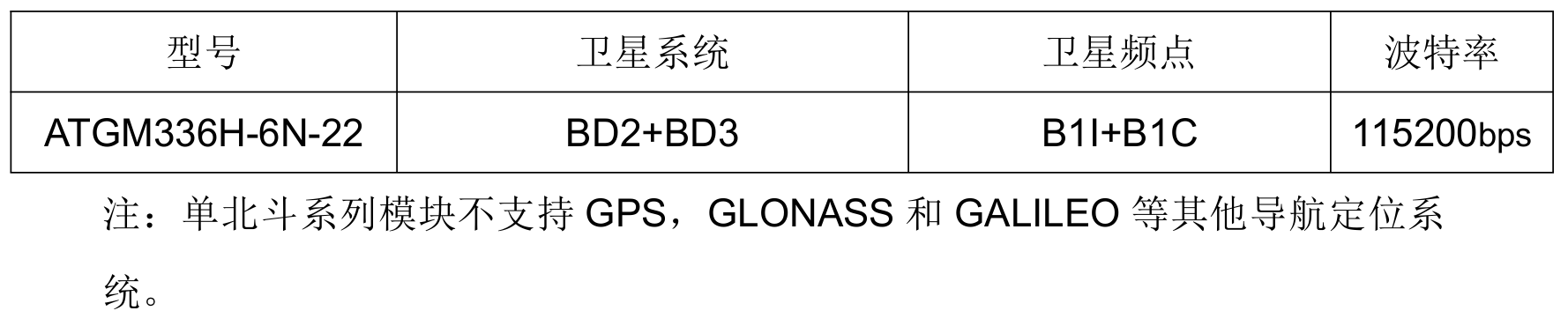

该系列模块产品基于中科微第六代SOC单北斗芯片AT6668B，支持北斗二号和北斗三号(B1I和B1C）信号。
ATGM336H-6N单北斗系列模块应用了全新的导航一体化SOC单芯片技术，可以满足高精度定位、高精度授时的应用
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

■ NMEA-0183 协议解析(NMEA4.1)

■ 帧格式形如：$aaccc,ddd,ddd,…,ddd*hh(CR)(LF)

1、“$”：帧命令起始位
2、aaccc：地址域，前两位为识别符（aa），后三位为语句名（ccc）
3、ddd…ddd：数据
4、“*”：校验和前缀（也可以作为语句数据结束的标志）
5、hh：校验和（check sum），$与*之间所有字符 ASCII 码的校验和（各字节做异或运算，得到校验和后，再转换 16 进制格式的 ASCII 字符）
6、(CR)(LF)：帧结束，回车和换行符

■ 地址域-识别符（aa）表示（GPS/BD/GLONASS/多星联合定位）

（1）单GPS
$GPGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*50
（2）单BD
$BDGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*4
（3）单GLONASS
$GLGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*4
（4）多星联合定位
$GNGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*4

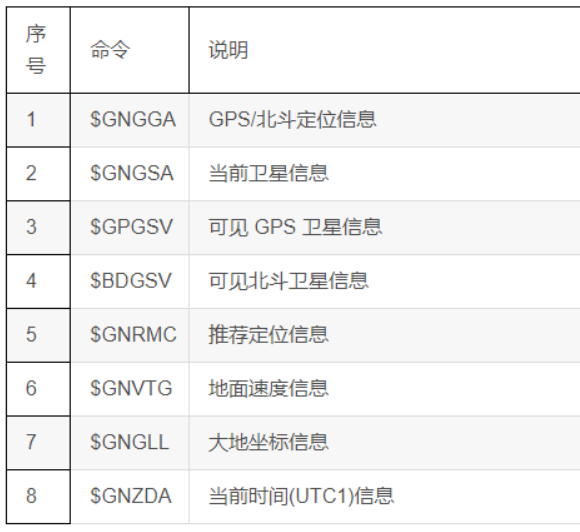

■ NMEA-0183 常用命令如表所示：

在这里插入图片描述

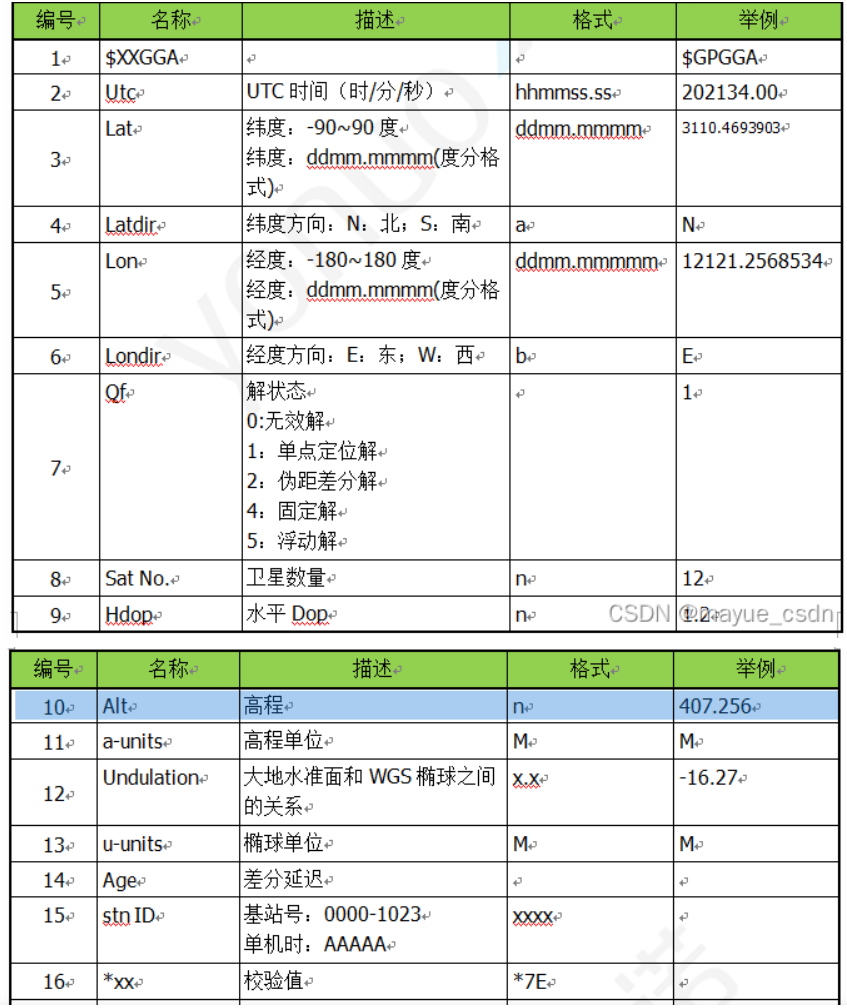

■ XXGGA GPS定位数据

数据详解：$GPGGA,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,M,<10>,M,<11>,<12>*xx<CR><LF>
$GPGGA：起始引导符及语句格式说明(本句为GPS定位数据)；
　　<1> UTC 时间，格式为hhmmss.sss；
　　<2> 纬度，格式为ddmm.mmmm(第一位是零也将传送)；
　　<3> 纬度半球，N 或S(北纬或南纬)
　　<4> 经度，格式为dddmm.mmmm(第一位零也将传送)；
　　<5> 经度半球，E 或W(东经或西经)
　　<6> 定位质量指示，0=定位无效，1=定位有效；
　　<7>使用卫星数量，从00到12(第一个零也将传送)
　　<8>水平精确度，0.5到99.9
　　<9>天线离海平面的高度，-9999.9到9999.9米M指单位米
　　<10>大地水准面高度，-9999.9到9999.9米M指单位米
　　<11>差分GPS数据期限(RTCMSC-104)，最后设立RTCM传送的秒数量
　　<12>差分参考基站标号，从0000到1023(首位0也将传送)。

解析内容：
　　第9，10 个字段，海平面高度和大地水准面高度，单位是米

GGA信息：UTC时分秒、经纬度、GPS状态、卫星数量、高程、差分延迟、基站号此字段主要表示时间、经纬度位置、解算状态、卫星颗数等相关信息，XX因模式的不同而不同
（1）单GPS
$GPGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*50
（2）单BD
$BDGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*4
（3）单GLONASS
$GLGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*4
（4）多星联合定位
$GNGGA,062938.00,3110.4700719,N,12123.2657056,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*4

在这里插入图片描述

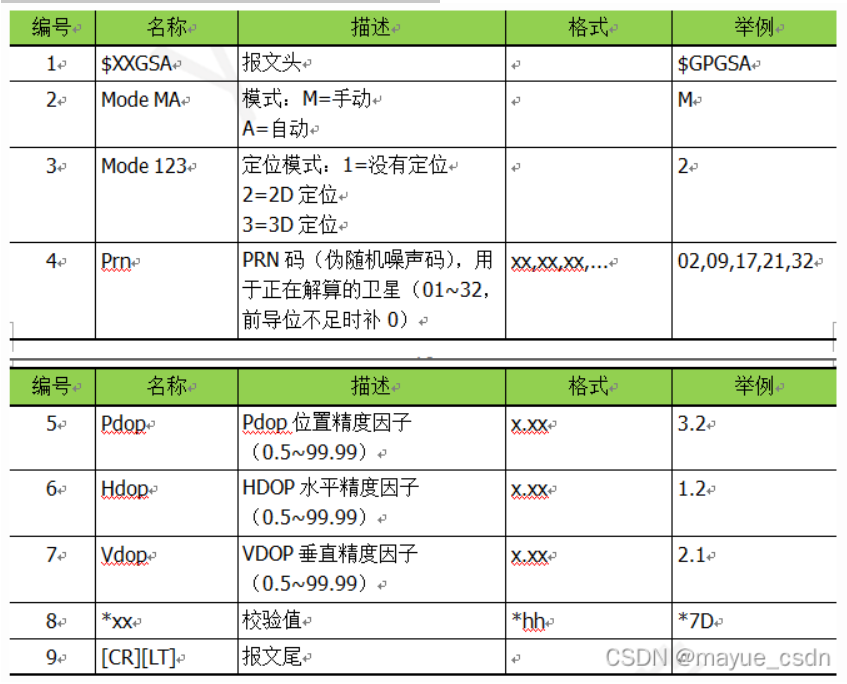

■ XXGSA 当前卫星信息

GSA信息：模式、定位状态、

例：$GPGSA,A,3,01,20,19,13,,,,,,,,,40.4,24.4,32.2*0A
　
字段0：$GPGSA，语句ID，表明该语句为GPS DOP and Active Satellites（GSA）当前卫星信息 　　
字段1：定位模式，A=自动手动2D/3D，M=手动2D/3D 　　
字段2：定位类型，1=未定位，2=2D定位，3=3D定位 　　
字段3：PRN码（伪随机噪声码），第1信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段4：PRN码（伪随机噪声码），第2信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段5：PRN码（伪随机噪声码），第3信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段6：PRN码（伪随机噪声码），第4信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段7：PRN码（伪随机噪声码），第5信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段8：PRN码（伪随机噪声码），第6信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段9：PRN码（伪随机噪声码），第7信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段10：PRN码（伪随机噪声码），第8信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段11：PRN码（伪随机噪声码），第9信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段12：PRN码（伪随机噪声码），第10信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段13：PRN码（伪随机噪声码），第11信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段14：PRN码（伪随机噪声码），第12信道正在使用的卫星PRN码编号（00）（前导位数不足则补0） 　　
字段15：PDOP综合位置精度因子（0.5 - 99.9） 　　
字段16：HDOP水平精度因子（0.5 - 99.9） 　　
字段17：VDOP垂直精度因子（0.5 - 99.9） 　　
字段18：校验值

用于解算卫星信息。
（1) 单GPS
$GPGSA,M,3,25,14,15,18,31,27,09,21,22,12,1.5,0.9,1.3*30
(2) 单BD
$BDGSA,M,3,141,143,144,146,147,148,149,150,2.7,1.7,2.2*2B
(3) 单GLONASS
$GLGSA,M,3,47,58,55,46,53,57,56,1.7,1.1,1.3*2D
(4) 多星联合定位
$GNGSA,M,3,27,03,16,21,06,19,31,13,23,1.0,0.6,0.822
$GNGSA,M,3,141,142,143,144,147,148,150,1.0,0.6,0.810
$GNGSA,M,3,47,56,55,46,53,44,57,1.0,0.6,0.829

在这里插入图片描述

■ XXVTG 地面速度信息

$GPVTG,<1>,T,<2>,M,<3>,N,<4>,K,<5>*hh
　　<1> 以正北为参考基准的地面航向(000~359度，前面的0也将被传输)
　　<2> 以磁北为参考基准的地面航向(000~359度，前面的0也将被传输)
　　<3> 地面速率(000.0~999.9节，前面的0也将被传输)
　　<4> 地面速率(0000.0~1851.8公里/小时，前面的0也将被传输)
　　<5> 模式指示(仅NMEA0183 3.00版本输出，A=自主定位，D=差分，E=估算，N=数据无效

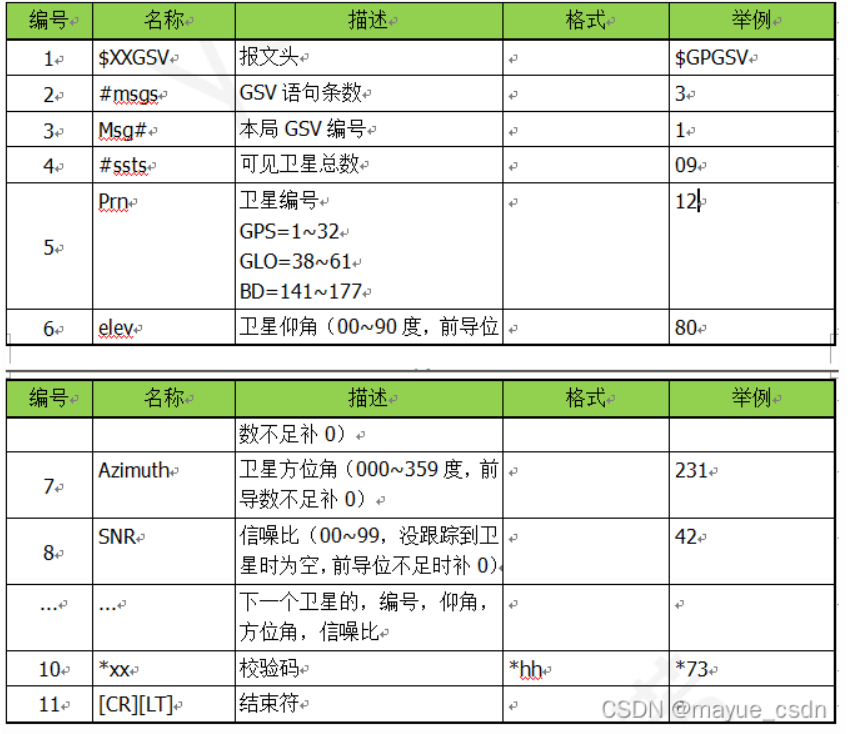

■ XXGSV 可视卫星状态

GSA信息：卫星数量、编号、信噪比(信号强度)、

例：$GPGSV，2，1，08，06，33，240，45，10，36，074，47，16，21，078，44，17，36，313，42*78
　　标准格式： $GPGSV，(1)，(2)，(3)，(4)，(5)，(6)，(7)，…(4),(5)，(6)，(7)*hh(CR)(LF)　
各部分含义为：
　　(1)总的GSV语句电文数；2;
　　(2)当前GSV语句号:1;
　　(3)可视卫星总数:08;
　　(4)PRN码（伪随机噪声码）　也可以认为是卫星编号
　　(5)仰角(00～90度):33度;
　　(6)方位角(000～359度):240度;
　　(7)信噪比(00～99dB):45dB(后面依次为第10，16，17号卫星的信息); 　　*总和校验域；　 　　hh 总和校验数:78; 　　(CR)(LF)回车，换行。 　　
注：每条语句最多包括四颗卫星的信息，每颗卫星的信息有四个数据项，即：
　 　　(4)－卫星号，(5)－仰角，(6)－方位角，(7)－信噪比。 　　
例：
　　$GPGSV,3,1,10,24,82,023,40,05,62,285,32,01,62,123,00,17,59,229,28*70
　　每条语句包含四部分内容，例如：第一部分是“24,82,023,40”，第二部分是“05,62,285,32”等等。
每部分的第一个词为PRC，第二个词为卫星高程，跟着为方位角和信号强度。
　　这个语句里最重要的指标应该算是“信号躁声比（signal-to-noise ratio）”（以下简称为SNR）。
这个数值标示卫星信号的接收率。我们知道，卫星是以相同的强度发射信号，但是传播过程中难免会遇到诸如树和墙之类的 障碍物，这样就影响了信号的识别。
典型的SNR值在0到50之间，其中50表示非常好的信号。（SNR可以达到99）。

每条GSV语句最多可以显示4个可见卫星的信息，其他的卫星都会在下一条语句中输出显示。每种卫星系统都会单独显示，如下：GPS有3条GSV报文，北斗有2条GSV报文，GLONASS有3条GSV报文。
$GPGSV,3,1,09,19,46,206,41,16,55,015,43,31,24,120,37,06,82,060,4373
$GPGSV,3,2,09,27,82,183,45,21,15,061,33,23,47,268,43,03,72,228,44*72
$GPGSV,3,3,09,13,34,304,38,*49
$BDGSV,2,1,07,143,53,202,37,145,15,257,40,148,72,234,38,141,49,145,37*67
$BDGSV,2,2,07,151,24,048,41,150,70,327,38,147,77,113,39,*65
$GLGSV,3,1,09,47,07,193,46,43,46,101,50,59,28,309,45,49,28,305,43*68
$GLGSV,3,2,09,48,35,239,45,42,21,040,44,57,24,063,39,44,24,161,47*67
$GLGSV,3,3,09,58, 46,012,45,51

在这里插入图片描述

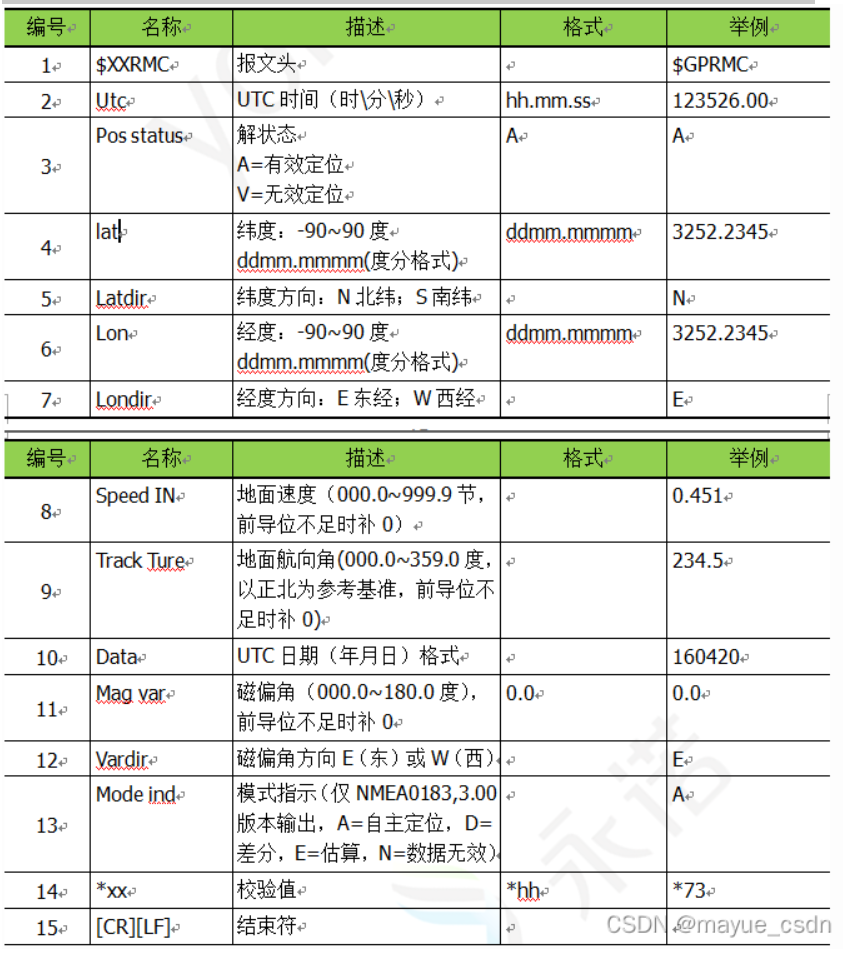

■ XXRMC 最小定位信息

GSA信息：解状态、经纬度、地面速度、地面航向角、UTC时间、位置、速度、时间等信息。

数据详解：$GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,<12>*hh
　　<1> UTC 时间，hhmmss(时分秒)格式
　　<2> 定位状态，A=有效定位，V=无效定位
　　<3>纬度ddmm.mmmm(度分)格式(前面的0也将被传输)
　　<4> 纬度半球N(北半球)或S(南半球)
　　<5>经度dddmm.mmmm(度分)格式(前面的0也将被传输)
　　<6> 经度半球E(东经)或W(西经)
　　<7>地面速率(000.0~999.9节，前面的0也将被传输)
　　<8>地面航向(000.0~359.9度，以真北为参考基准，前面的0也将被传输)
　　<9> UTC 日期，ddmmyy(日月年)格式
　　<10>磁偏角(000.0~180.0度，前面的0也将被传输)
　　<11> 磁偏角方向，E(东)或W(西)
　　<12>模式指示(仅NMEA01833.00版本输出，A=自主定位，D=差分，E=估算，N=数据无效)

解析内容：
1.时间，这个是格林威治时间，是世界时间（UTC），我们需要把它转换成北京时间（BTC），BTC和UTC差了8个小时，要在这个时间基础上加8个小时。
2. 定位状态，在接收到有效数据前，这个位是‘V’，后面的数据都为空，接到有效数据后，这个位是‘A’，后面才开始有数据。
3. 纬度，我们需要把它转换成度分秒的格式，计算方法：如接收到的纬度是：4546.40891
　　4546.40891/100=45.4640891 可以直接读出45度,
　　4546.40891–45*100=46.40891, 可以直接读出46分
　　46.40891–46 =0.40891*60=24.5346 读出24秒, 所以纬度是：45度46分24秒。
4. 南北纬，这个位有两种值‘N’（北纬）和‘S’（南纬）
5. 经度的计算方法和纬度的计算方法一样
6. 东西经，这个位有两种值‘E’（东经）和‘W’（西经）
7.速率，这个速率值是海里/时，单位是节，要把它转换成千米/时，根据：1海里=1.85公里，把得到的速率乘以1.85。
8. 航向，指的是偏离正北的角度
9. 日期，这个日期是准确的，不需要转换

（1） 单GPS
$GPRMC,064457.90,A,3110.4691141,N,12123.2667676,E,0.157,63.0,300713,0.0,W,A05
（2） 单BDS
$BDRMC,064457.90,A,3110.4691241,N,12123.2667666,E,0.157,63.0,300713,0.0,W,A*05
（3） 单GLONASS
$GLRMC,064457.90,A,3110.4691141,N,12123.2667646,E,0.157,63.0,300713,0.0,W,A*05
（4） 双星或多星联合定位
$GNRMC,064401.65,A,3110.4706987,N,12123.2653375,E,0.604,243.2,300713,0.0,W,A*3E

在这里插入图片描述

$GNRMC,082443.000,A,2240.8299056,N,11349.6730027,E,1.08,271.40,210426,,,A,V*0D
$GNVTG,271.40,T,,M,1.08,N,2.00,K,A*28
$GNGGA,082443.000,2240.8299056,N,11349.6730027,E,1,07,2.7,73.24,M,0.00,M,,,3.5*4B
$GNGSA,A,3,05,15,29,,,,,,,,,,4.4,2.7,3.5,1*38
$GNGSA,A,3,,,,,,,,,,,,,4.4,2.7,3.5,2*31
$GNGSA,A,3,,,,,,,,,,,,,4.4,2.7,3.5,3*30
$GNGSA,A,3,02,03,21,31,,,,,,,,,4.4,2.7,3.5,4*37
$GNGSA,A,3,,,,,,,,,,,,,4.4,2.7,3.5,0*33
$GPGSV,2,1,05,05,54,312,36,15,30,209,37,19,17,148,10,20,52,186,,1*63
$GPGSV,2,2,05,29,21,320,37,1*5C
$GLGSV,1,1,00,1*78
$GAGSV,1,1,00,7*73
$BDGSV,2,1,08,02,44,241,30,03,64,189,34,06,,,28,09,,,28,1*71
$BDGSV,2,2,08,19,,,28,21,49,230,32,31,64,343,38,35,,,28,1*72
$GQGSV,1,1,00,1*65
$GNGLL,2240.8299056,N,11349.6730027,E,082443.000,A,A*4A
$GNGST,082443.000,3.7,,,,2.3,7.8,10.6*63
$GNZDA,082443.000,21,04,2026,00,00*40
$GNDHV,082443.000,0.56,0.476,0.291,-0.026,0.55,,,,,M*2E
$GPTXT,01,01,01,ANTENNA OK*35
000444.900,0.00,0.000,0.000,0.000,0.00,,,,,M*0F
$GPTXT,01,01,01,ANTENNA OK*35

■ NMEA数据格式

■ $PCAS00-设置保存配置指令

拓展指令只有当前上电有效，重启后恢复默认。如果想要配置一次永久生效，可使用该指令。

$PCAS00*01

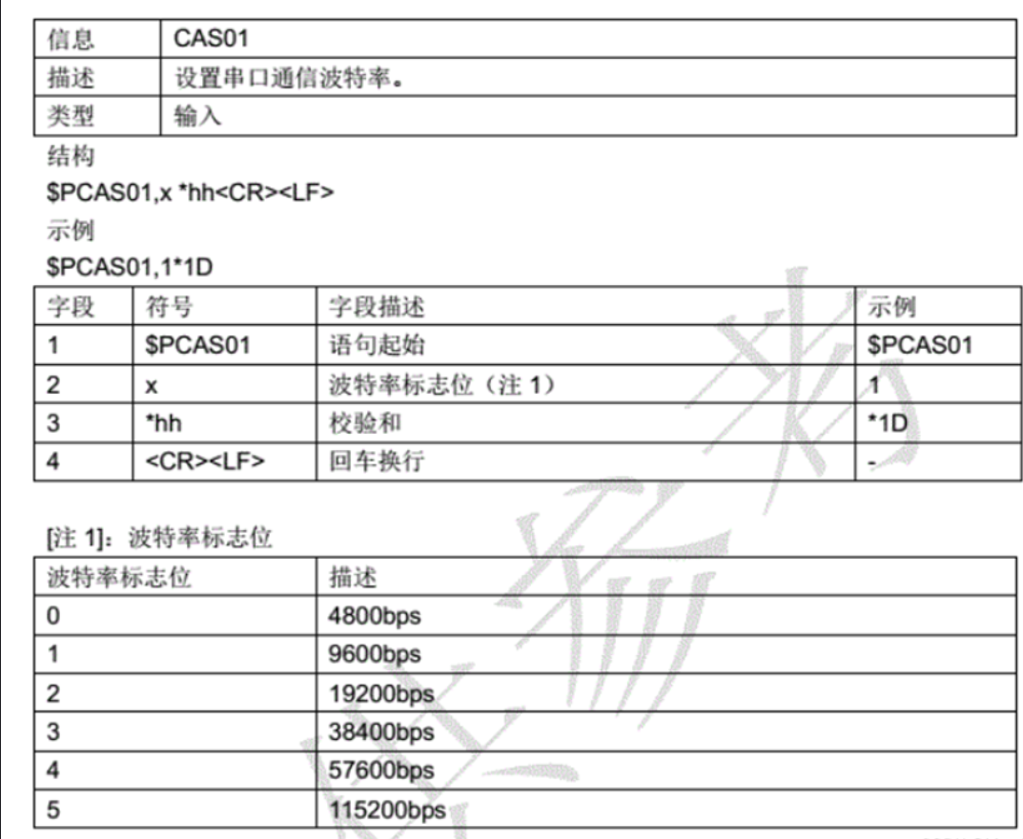

■ $PCAS01-设置串口波特率

例如： $PCAS01,1*1D     //9600bps

在这里插入图片描述

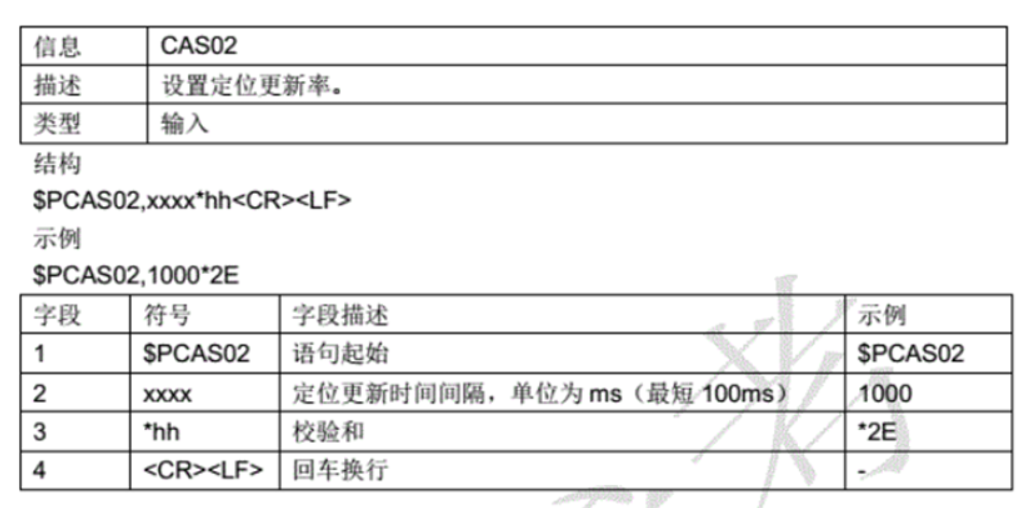

■ $PCAS02-设置定位数据输出的频率

例：$PCAS02,1000*2E  //1000ms

在这里插入图片描述

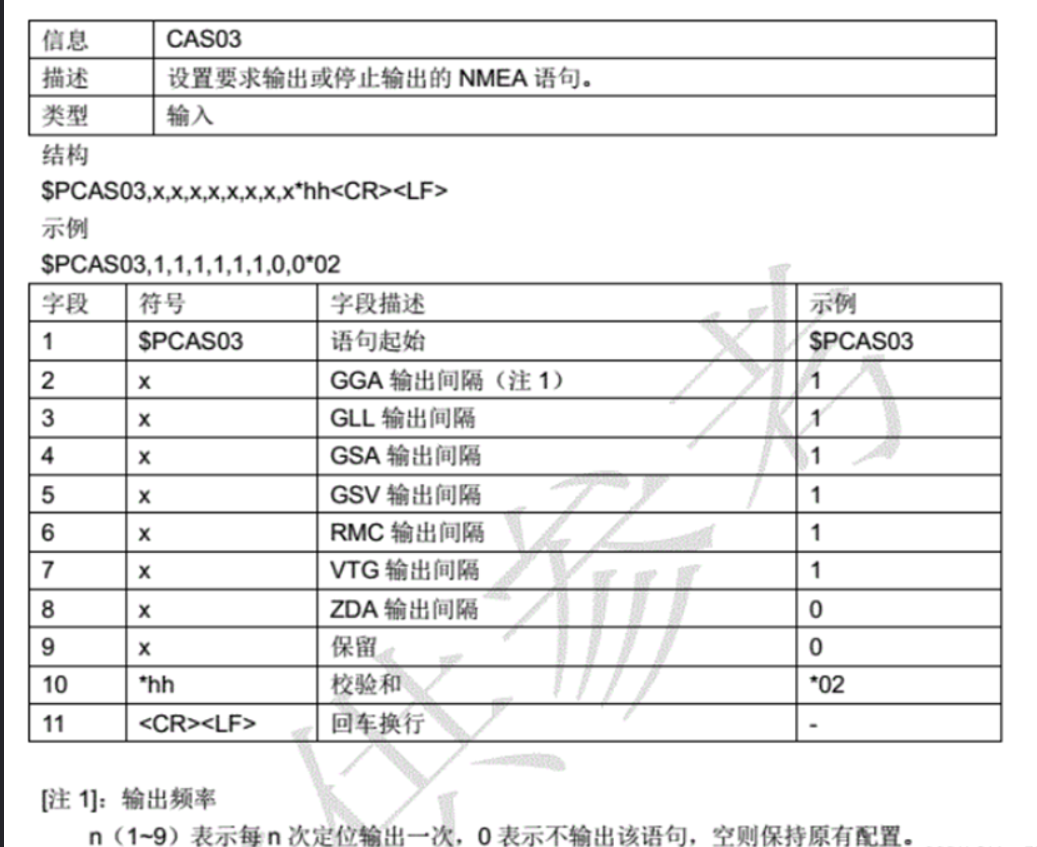

■ $PCAS03-设置输出数据NMEA语句过滤

例：$PCAS03,0,0,0,0,1,0,0,0*03

在这里插入图片描述

■ 实例一：只选择RMC

uint8_t txBuffer[] = "$PCAS03,0,0,0,0,1,0,0,0*03\r\n"; （只选择RMC）
sAPI_UartWrite(SC_UART3, txBuffer, strlen((char*)txBuffer));

串口输出：
[2025-06-26 18:56:34.829]# RECV ASCII>
$BDRMC,,V,,,,,,,,,,N,V*38
$BDRMC,,V,,,,,,,,,,N,V*38
$BDRMC,,V,

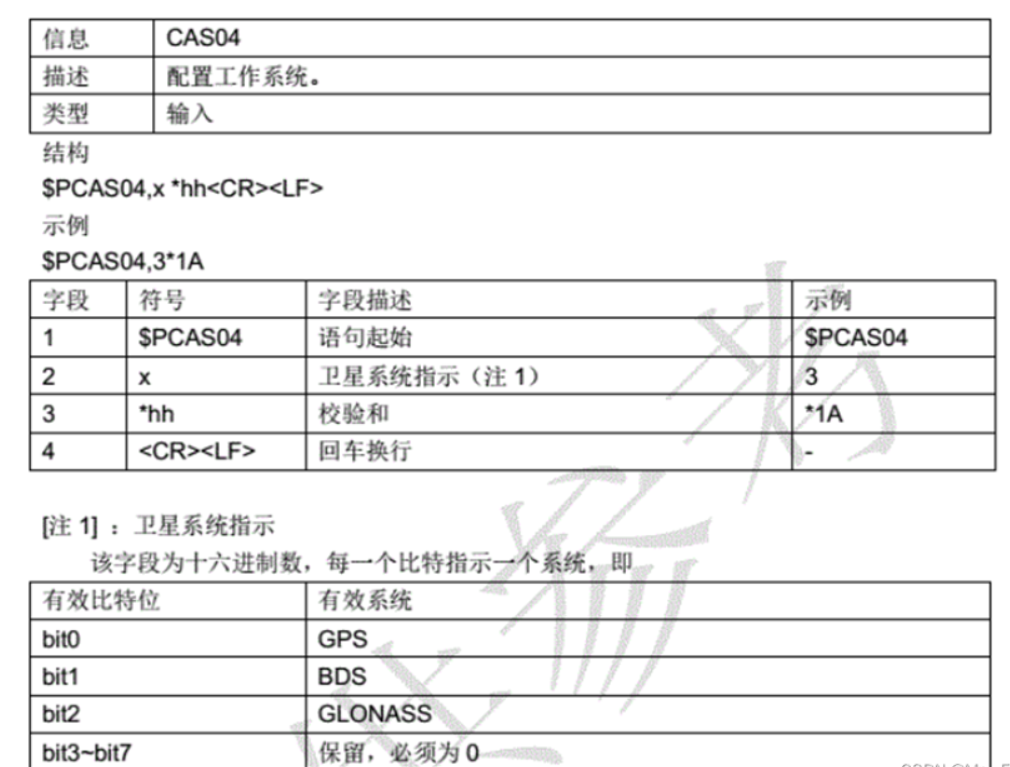

■ $PCAS04-设置（GPS/BDS/GLONASS）工作模式

例：$PCAS04,3*1A（GPS、BDS混合定位）

在这里插入图片描述

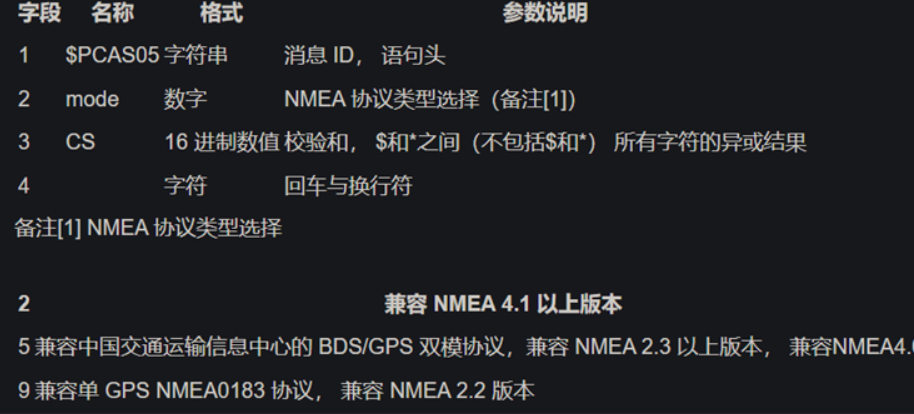

■ $PCAS05- NMEA 协议类型选择

例：$PCAS05,1*19

在这里插入图片描述

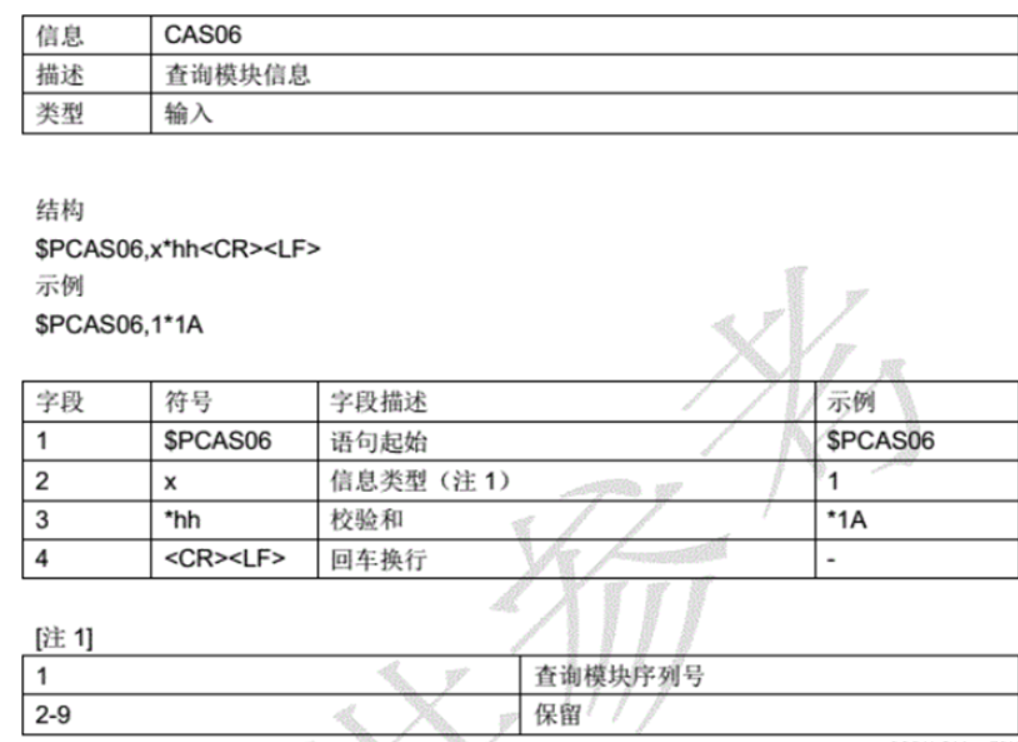

■ $PCAS06-查询模块信息

例：$PCAS06,1*1A

在这里插入图片描述

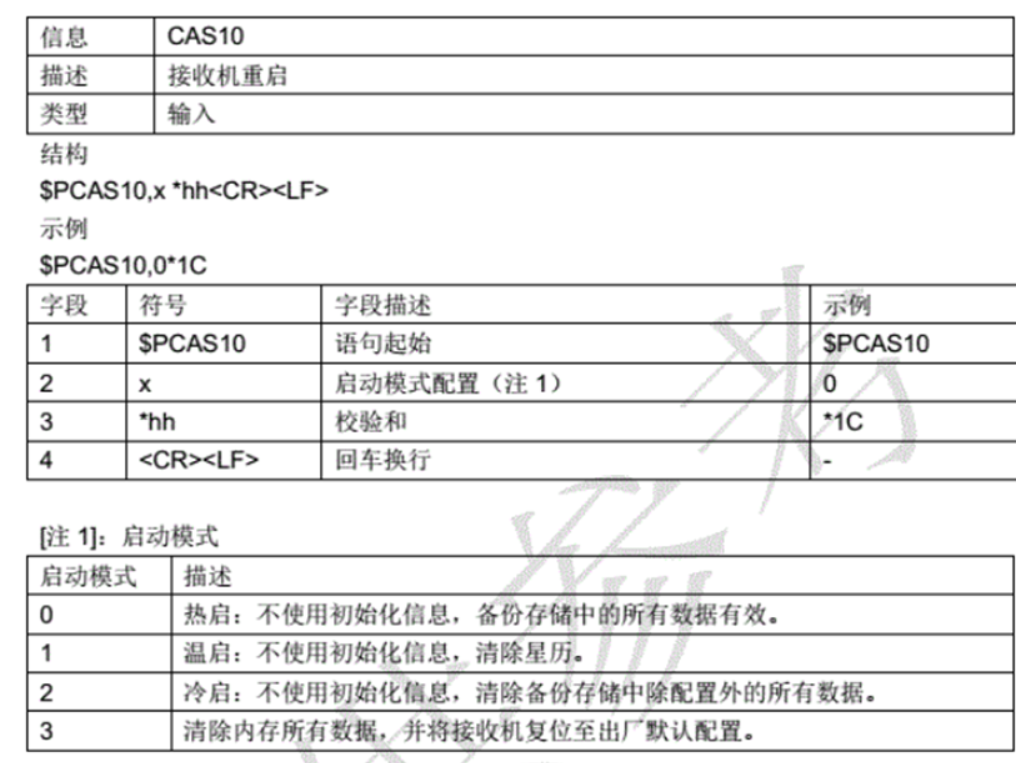

■ $PCAS10-设置重启

例：$PCAS10,0*1C  //热启动

在这里插入图片描述

■ $PCAS12-设置低功耗

可以通过拉低ON_OFF管脚来进入低功耗模式，有些模块暂不支持低功耗指令。

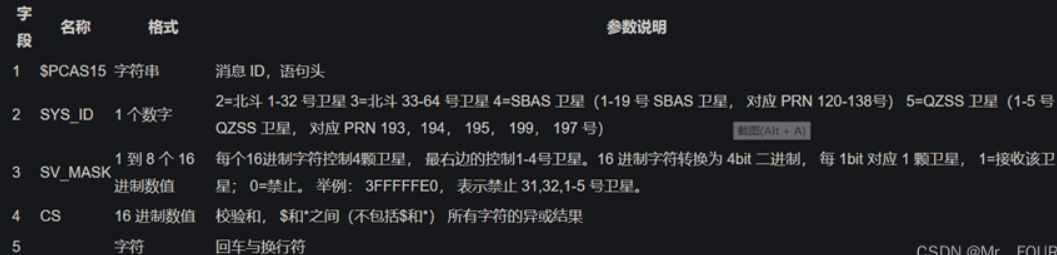

■ $PCAS15-配置是否接收系统中任何一颗卫星

例：
"$PCAS15,2,FFFFFFFF*37\r\n" //开启北斗的 1-32 号卫星
"$PCAS15,2,FFFFFFE0*42\r\n" //开启北斗的 6-32 号卫星， 北斗 1-5 号卫星关闭
"$PCAS15,4,FFFF*31\r\n"     //开启SBAS的 1-16 号卫星， 即 PRN=120-135 $PCAS15,5,1F47， 开启 QZSS 的 1-5 号卫星， 即 PRN=193， 194， 195， 199， 197

在这里插入图片描述

■ NMEA 校验

NMEA 校验和是将从 $ 后第一个字符开始到 * 之前的所有字符进行异或运算得到的值

■ NMEA 校验计算代码

#include <stdio.h>
#include <string.h>

// 计算 NMEA 校验和
unsigned char nmea_checksum(const char *sentence) {
    unsigned char checksum = 0;
    // 查找 '$' 和 '*' 的位置
    const char *start = strchr(sentence, '$');
    const char *end   = strchr(sentence, '*');

    if (start == NULL) return 0; // 没有找到 $
    start++; // 跳过 $

    const char *p = start;

    // 如果存在 '*'，则只计算到 '*' 前一个字符
    if (end != NULL) {
        while (p < end) {
            checksum ^= (unsigned char)*p++;
        }
    } else {
        // 如果没有 '*'，则计算到字符串结尾
        while (*p != '\0') {
            checksum ^= (unsigned char)*p++;
        }
    }
    return checksum;
}

int main()
{
    char sentence[] = "$PCAS03,0,0,0,0,1,0,0,0*03\r\n"; // 示例RMC语句
	unsigned char cksum = nmea_checksum(sentence);
    printf("Checksum: %02X\n", cksum);  // 应输出：
    return 0;
}

在这里插入图片描述

■ ATGM336H-6N获取到的数据

■ 01. 单BDS

[2025-08-07 16:32:49.503]# RECV ASCII>
$BDRMC,083248.00,A,2240.83741,N,11349.67966,E,0.58,,070825,,,A,V34,42,42,338,18,3*41E,0.58,,070825,,,A,V34,42,42,338,18,3*41
$BDGLL,2240.83741,N,11349.67966,E,083225.00,A,A*7D
$BDZDA,083225.00,07,08,2025,00,00*73
$GPTXT,01,01,01,ANTENNA OK*35
,01,01,ANTENNA OK*35
NA OK*35
3,02,06,09,16,24,39,60,,,,,,8.7,5.3,6.8,4*3C
$BDGSV,2,1,08,02,50,241,36,06,72,244,31,09,59,229,37,13,,,19,1*4A
$BDGSV,2,2,08,16,75,251,36,24,24,203,40,39,79,302,34,60,46,243,40,1*79
$BDGSV,1,1,02,24,24,203,42,39,79,302,38,3*7C
$BDGLL,2240.84635,N,11349.68236,E,080554.00,A,A*7B
$BDZDA,080554.00,07,08,2025,00,00*71
$GPTXT,01,01,01,ANTENNA OK*35

■ 02. 双星或多星联合定位

$GNRMC,082443.000,A,2240.8299056,N,11349.6730027,E,1.08,271.40,210426,,,A,V*0D
$GNVTG,271.40,T,,M,1.08,N,2.00,K,A*28
$GNGGA,082443.000,2240.8299056,N,11349.6730027,E,1,07,2.7,73.24,M,0.00,M,,,3.5*4B
$GNGSA,A,3,05,15,29,,,,,,,,,,4.4,2.7,3.5,1*38
$GNGSA,A,3,,,,,,,,,,,,,4.4,2.7,3.5,2*31
$GNGSA,A,3,,,,,,,,,,,,,4.4,2.7,3.5,3*30
$GNGSA,A,3,02,03,21,31,,,,,,,,,4.4,2.7,3.5,4*37
$GNGSA,A,3,,,,,,,,,,,,,4.4,2.7,3.5,0*33
$GPGSV,2,1,05,05,54,312,36,15,30,209,37,19,17,148,10,20,52,186,,1*63
$GPGSV,2,2,05,29,21,320,37,1*5C
$GLGSV,1,1,00,1*78
$GAGSV,1,1,00,7*73
$BDGSV,2,1,08,02,44,241,30,03,64,189,34,06,,,28,09,,,28,1*71
$BDGSV,2,2,08,19,,,28,21,49,230,32,31,64,343,38,35,,,28,1*72
$GQGSV,1,1,00,1*65
$GNGLL,2240.8299056,N,11349.6730027,E,082443.000,A,A*4A
$GNGST,082443.000,3.7,,,,2.3,7.8,10.6*63
$GNZDA,082443.000,21,04,2026,00,00*40
$GNDHV,082443.000,0.56,0.476,0.291,-0.026,0.55,,,,,M*2E
$GPTXT,01,01,01,ANTENNA OK*35
000444.900,0.00,0.000,0.000,0.000,0.00,,,,,M*0F
$GPTXT,01,01,01,ANTENNA OK*35

■ 03. 提取经纬度代码

void AT336H_Handle(ComCtrl* com)
{
	if(com->hardware.comrxBuff.writePos>270)
	{
		char *start = strstr((char*)com->hardware.comrxBuff.data, "RMC,"); //推荐定位信息
//		printf("%s\r\n",com->hardware.comrxBuff.data);
		if(start != NULL){
			float data1=0,data3=0,data5=0;
			char  f2=0,f4=0,f6=0;
			sscanf(start,"RMC,%f,%c,%f,%c,%f,%c",&data1,&f2,&data3,&f4,&data5,&f6);

			if(f2=='A'){  //有效定位
				//纬度
				int dushu1 = data3/100;
				double fen1 = (data3 - (dushu1*100))/60;
				double wgs_lat = dushu1 + fen1;

				//经度
				int dushu2 = data5/100;
				double fen2 = (data5 - (dushu2*100))/60;
				double wgs_lon = dushu2 + fen2;

				//double wgs_lon = 113.82811;  //示例经度
				//double wgs_lat = 22.680635;  //示例纬度
				static double gcj02[2];
				wgs84_to_gcj02(wgs_lon, wgs_lat, gcj02);
				gSystemInfor.sGps.lng_bd = gcj02[0];
				gSystemInfor.sGps.lat_bd = gcj02[1];
//				printf("----lng=%f,lat=%f\n",gSystemInfor.sGps.lng_bd,gSystemInfor.sGps.lat_bd);
			}
		}
		com->hardware.comrxBuff.writePos=0;
	}
}

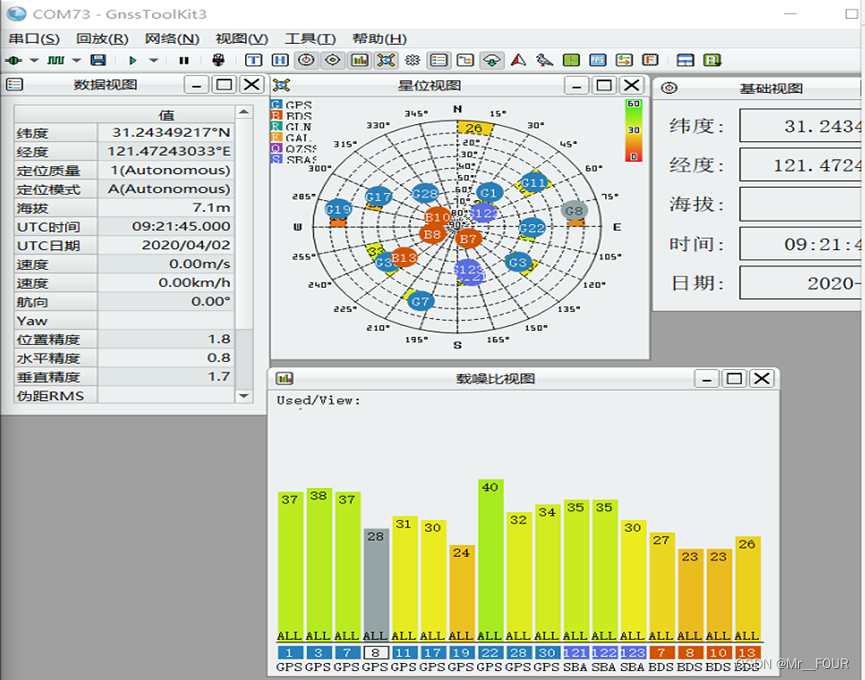

■ GNSS工具GnssToolKit3

■ 坐标表示格式（数值格式）

■ 01. 十进制度（度）（Decimal Degrees, DD）

格式：经度, 纬度（注意：先经度，后纬度）
示例：113.82811, 22.680635
特点：
最常见于 API、数据库、JSON
易于计算和存储
高德、百度、Google API 都使用此格式（但坐标系不同）

■ 02. 度分秒（Degrees, Minutes, Seconds, DMS）

格式：dd° mm′ ss.sss″ N/S, ddd° mm′ ss.sss″ E/W
示例：22°40′50.286″N, 113°49′41.276″E
用法：传统测绘、航海
编程中需转换为十进制度使用：

■ 03. 度分（Degrees Minutes, DM）

格式：dd mm.mmmm N, ddd mm.mmmm E
示例：22 40.8451, 113 49.6866
常见于 NMEA 语句（如 $GPGGA）

■ 常见数据交换格式

■ 01. NMEA 0183（GPS 模块输出）

$GPGGA,062938.00,2240.8451,N,11349.6866,E,1,25,0.6,58.9666,M,0.000,M,99,AAAA*50
纬度：2240.8451,N → 22°40.8451′N
经度：11349.6866,E → 113°49.6866′E

需转换为十进制度：
const lat = 22 + 40.8451/60;     // 22.6807517
const lng = 113 + 49.6866/60;    // 113.8281100

■ 坐标系类型

模块地图 坐标系类型
来自 GPS 模块（如 ATGM336H） WGS-84
来自高德、腾讯地图 API 返回 GCJ-02
来自百度地图 API 返回 BD-09
在高德地图上显示偏移大 很可能用了 WGS-84 未转换

■ ATGM336H 获取的坐标是 WGS-84坐标系，用高德解析位置会出现偏差几百米问题。

高德地图使用的是 GCJ-02 坐标系（俗称“火星坐标系”），这是中国对地理数据进行加密偏移后的坐标系统。
因此，如果你要将此坐标用于 高德开发平台（如显示在高德地图上、做逆地理编码等），必须先将其从 WGS-84 转换为 GCJ-02，否则会出现 几百米到几公里的偏差。

■ WGS-84 坐标系 转 GCJ-02 坐标系

■ 01. C

#include <math.h>
#include <stdio.h>
#define PI 3.14159265358979324
#define A 6378245.0
#define EE 0.00669342162296594323

// 判断是否在中国境内
int out_of_china(double lon, double lat) {
   if (lon < 72.004 || lon > 137.8347) return 1;
   if (lat < 0.8293 || lat > 55.8271) return 1;
   return 0;
}
// 纬度转换
double transform_latitude(double lon, double lat) {
   double ret = -100.0 + 2.0 * lon + 3.0 * lat + 0.2 * lat * lat + 0.1 * lon * lat + 0.2 * sqrt(fabs(lon));
   ret += (20.0 * sin(6.0 * lon * PI) + 20.0 * sin(2.0 * lon * PI)) * 2.0 / 3.0;
   ret += (20.0 * sin(lat * PI) + 40.0 * sin(lat / 3.0 * PI)) * 2.0 / 3.0;
   ret += (160.0 * sin(lat / 12.0 * PI) + 320 * sin(lat / 30.0 * PI)) * 2.0 / 3.0;
   return ret;
}
// 经度转换
double transform_longitude(double lon, double lat) {
   double ret = 300.0 + lon + 2.0 * lat + 0.1 * lon * lon + 0.1 * lon * lat + 0.1 * sqrt(fabs(lon));
   ret += (20.0 * sin(6.0 * lon * PI) + 20.0 * sin(2.0 * lon * PI)) * 2.0 / 3.0;
   ret += (20.0 * sin(lon * PI) + 40.0 * sin(lon / 3.0 * PI)) * 2.0 / 3.0;
   ret += (150.0 * sin(lon / 12.0 * PI) + 300.0 * sin(lon / 30.0 * PI)) * 2.0 / 3.0;
   return ret;
}
// WGS-84 转 GCJ-02
void wgs84_to_gcj02(double lon, double lat, double* output) {
   if (out_of_china(lon, lat)) {
       output[0] = lon;
       output[1] = lat;
       return;
   }
   double d_lat = transform_latitude(lon - 105.0, lat - 35.0);
   double d_lon = transform_longitude(lon - 105.0, lat - 35.0);
   double rad_lat = lat / 180.0 * PI;
   double magic = sin(rad_lat);
   magic = 1 - EE * magic * magic;
   double sqrt_magic = sqrt(magic);
   d_lat = (d_lat * 180.0) / ((A * (1 - EE)) / (magic * sqrt_magic) * PI);
   d_lon = (d_lon * 180.0) / (A / sqrt_magic * cos(rad_lat) * PI);
   output[1] = lat + d_lat;
   output[0] = lon + d_lon;
}
int main() {
   double wgs_lon = 120.616662; // 示例经度
   double wgs_lat = 31.233945; // 示例纬度
   double gcj02[2];
   wgs84_to_gcj02(wgs_lon, wgs_lat, gcj02);
   printf("GCJ-02 坐标: 经度=%f, 纬度=%f\n", gcj02[0], gcj02[1]);
   return 0;
}

■ 02. C++

h

#ifndef QGCTRANSFORM_H
#define QGCTRANSFORM_H
#include <QPointF>
#include <QtMath>

class QGCTransform
{
private:
	// 克拉索夫斯基椭球参数
	static constexpr const double a = 6378245.0;              // 长半轴
	static constexpr const double ee = 0.00669342162296594323; // 扁率
	//判断是否在国内，不在国内则不做偏移
	static bool outOfChina(double lat, double lon);
	//度分格式转十进制度
	static double dmToDegrees(double dm);
	//纬度偏移计算
	static double transformLat(double x, double y);
	//经度偏移计算
    static double transformLon(double x, double y);
public:
	//wgs84转gcj02 返回lng，lat
	static QPointF wgs84Togcj02(double wgsLat, double wgsLon);
};

#endif

cpp

#include "QGCTransform.h"
// 类外定义静态常量（C++11标准要求）
constexpr double QGCTransform::a;
constexpr double QGCTransform::ee;

bool QGCTransform::outOfChina(double lat, double lon)
{
	if (lon < 72.004 || lon > 137.8347) return true;
	if (lat < 0.8293 || lat > 55.8271) return true;
	return false;
}

double QGCTransform::dmToDegrees(double dm)
{
	// 分离度和分
	int degrees = static_cast<int>(dm / 100);
	double minutes = dm - degrees * 100;
	// 转换公式：十进制度 = 度 + 分/60
	return degrees + minutes / 60.0;
}

double QGCTransform::transformLat(double x, double y)
{
	double ret = -100.0 + 2.0 * x + 3.0 * y + 0.2 * y * y +
		0.1 * x * y + 0.2 * sqrt(fabs(x));
	ret += (20.0 * sin(6.0 * x * M_PI) + 20.0 * sin(2.0 * x * M_PI)) * 2.0 / 3.0;
	ret += (20.0 * sin(y * M_PI) + 40.0 * sin(y / 3.0 * M_PI)) * 2.0 / 3.0;
	ret += (160.0 * sin(y / 12.0 * M_PI) + 320 * sin(y * M_PI / 30.0)) * 2.0 / 3.0;
	return ret;
}

double QGCTransform::transformLon(double x, double y)
{
	double ret = 300.0 + x + 2.0 * y + 0.1 * x * x +
		0.1 * x * y + 0.1 * sqrt(fabs(x));
	ret += (20.0 * sin(6.0 * x * M_PI) + 20.0 * sin(2.0 * x * M_PI)) * 2.0 / 3.0;
	ret += (20.0 * sin(x * M_PI) + 40.0 * sin(x / 3.0 * M_PI)) * 2.0 / 3.0;
	ret += (150.0 * sin(x / 12.0 * M_PI) + 300.0 * sin(x / 30.0 * M_PI)) * 2.0 / 3.0;
	return ret;
}

QPointF QGCTransform::wgs84Togcj02(double wgsLat, double wgsLon)
{
	double wgsLat1 = dmToDegrees(wgsLat);
	double wgsLon1 = dmToDegrees(wgsLon);
	if (outOfChina(wgsLat1, wgsLon1))
	{
		return QPointF(wgsLon1, wgsLat1);
	}

	double dLat = transformLat(wgsLon1 - 105.0, wgsLat1 - 35.0);
	double dLon = transformLon(wgsLon1 - 105.0, wgsLat1 - 35.0);

	const double radLat = wgsLat1 / 180.0 * M_PI;
	double magic = sin(radLat);
	magic = 1 - ee * magic * magic;

	const double sqrtMagic = sqrt(magic);
	dLat = (dLat * 180.0) / ((a * (1 - ee)) / (magic * sqrtMagic) * M_PI);
	dLon = (dLon * 180.0) / (a / sqrtMagic * cos(radLat) * M_PI);

	return QPointF(wgsLon1 + dLon, wgsLat1 + dLat);
}

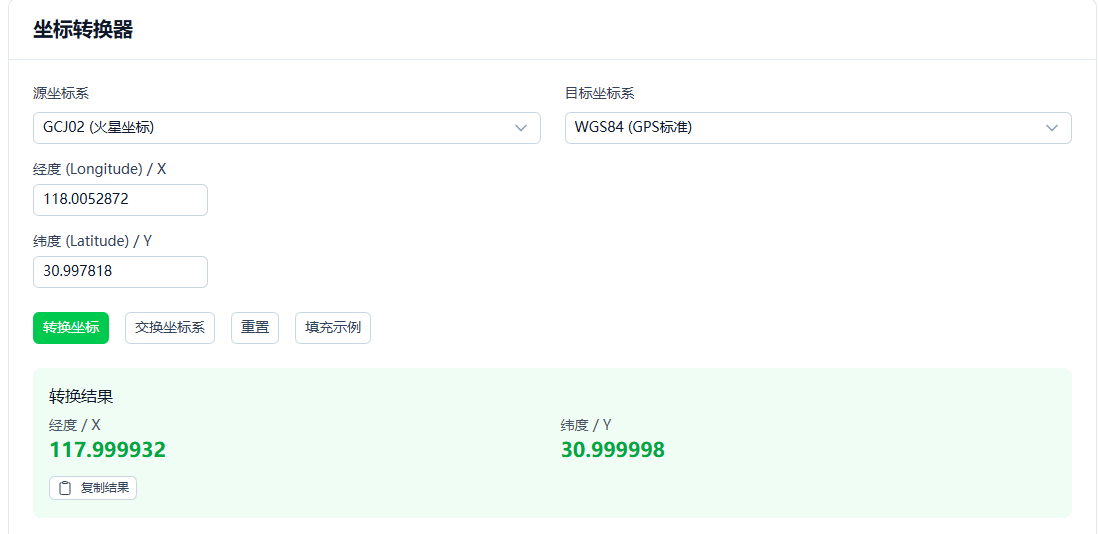

■ 在线地图

在线地图

# 网络协议
Logo
DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

英伟达Cosmos 3物理AI发布：虚实世界打通，加拿大砸5亿加元抢AI人才

昨天结束的COMPUTEX上，黄仁勋说了一句话我很认同——"有用的人工智能已经到来"。Cosmos 3+加拿大国家战略+腾讯工具集，三条线在同一天被点亮，这意味着AI产业正在从"实验期"进入"基建期"。就像2010年智能手机改变了所有行业，物理AI会改变所有与"实物"打交道的行业——制造、物流、建筑、医疗、农业。机器人、自动驾驶、工业仿真——这些"需要理解真实世界物理规则"的领域，一夜之间有了基础

avatar DAMO开发者矩阵

SMD：一个 Spotify 音乐下载工具

SMD是一个开源的Spotify音乐下载工具，提供GUI、CLI和Telegram机器人三种使用方式。该项目支持解析并下载来自Spotify、Deezer、YouTube Music等平台的单曲、专辑和播放列表，还能通过关键词搜索音乐。用户需安装Python依赖后通过命令行操作，可指定保存路径。目前因版权问题处于冻结状态，GUI版本已停用，开发者提供了CLI版本作为替代。该项目基于Python开发

avatar DAMO开发者矩阵

方向盘后的“贾维斯”：具身智能与大模型，正在让汽车活过来

这种物理反馈不仅让交互变得生动，更是AI理解物理世界的基础——就像人类通过触觉和视觉来感知危险一样，拥有“身体”的汽车才能真正理解什么是碰撞，什么是安全边界。在生死攸关的毫秒之间，本地大脑的可靠性，是汽车具备“生命感”的安全底线。这意味着，当汽车遇到前方道路临时封闭、交警手势指挥等复杂长尾场景时，它不再依赖死板的代码规则，而是能像人类一样，理解“封路绕行”的因果关系，自主推理出可行路径。从“听令办

avatar DAMO开发者矩阵
