芯片概述

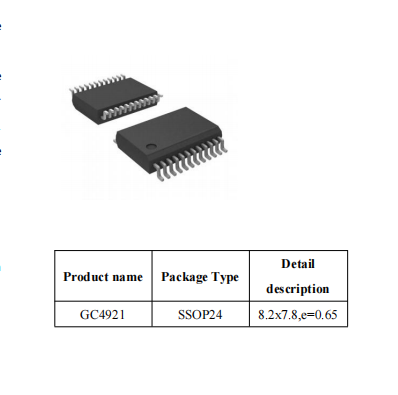

GC4921是三相无刷直流电机预驱动芯片，采用SSOP24封装，尺寸为8.2×7.8mm。该芯片通过霍尔传感器信号生成驱动信号，支持PWM控制，可驱动P-N沟道功率MOSFET。

核心特性

• 驱动能力：支持3P+3N MOSFET驱动

• 保护功能：集成欠压锁定(UVLO)和热关断(TSD)保护

• 控制接口：支持PWM调速(0-400kHz)、正反转控制和刹车功能

• 监测输出：提供FG(10/30脉冲)和堵转报警(AL)信号

• 低功耗：待机电流<10μA

• 工作电压：4-6V DC

关键参数

典型应用

1. 机器人吸尘器：利用PWM调速和堵转保护功能

2. 散热风扇：通过FG信号实现转速监测

3. 消费电子产品：低功耗待机特性延长电池寿命

4. 工业机器人：可靠的霍尔信号处理和方向控制

GC4921集成了完善的保护电路和灵活的控制接口，特别适合需要高可靠性和精确控制的BLDC电机应用场景。其紧凑的封装尺寸也便于集成到空间受限的设计中。
